Кремнийорганическая композиция
Цельнолитая силиконовая оболочка без швов. Высокая гидрофобность, самоочистка поверхности, стойкость к ультрафиолету.
Изоляторы опорные силиконовые (ОСК) 10–110 кВ
Электрическая изоляция токоведущих частей в условиях повышенной влажности, агрессивных сред и открытой атмосферы
Ключевые особенности
Наружная установка
Климатическое исполнение УХЛ1. Эксплуатация при температурах от –60 до +40 °C, влажности до 75 % и степени загрязнения атмосферы 1–4.
Лёгкий вес
Несущая колонна из стеклопластикового стержня и опрессованные алюминиевые фланцы без сварных швов. Упрощённый монтаж и транспортировка.
Механическая стойкость
Устойчивость к механическим ударам и вандализму — по паспорту и протоколам испытаний на тип.
Где применяются силиконовые изоляторы ОСК
Силиконовые опорные изоляторы ОСК предназначены для крепления и изоляции токоведущих частей в электроустановках и распределительных устройствах напряжением 10–110 кВ переменного тока частотой до 100 Гц. Применяются в условиях открытых распределительных устройств (ОРУ), на побережьях морей, в районах с сильными промышленными и естественными загрязнениями.
Альтернатива
- Фарфоровые и стеклянные изоляторы: склонны к сколам, бою, накоплению проводящего слоя загрязнений
- Тяжёлые, требуют усиленных металлоконструкций, сложнее в монтаже
Решение METAENERGY
- Силиконовая кремнийорганическая оболочка: гидрофобность, трекинго‑эрозионная стойкость, устойчивость к УФ
- Малый вес, отсутствие сварных швов, конструкция, рассчитанная на наружную установку
Конструкция
Изолятор состоит из изоляционной части — цельнолитой кремнийорганической композиции — и монолитного стеклопластикового стержня. Внутренняя полость герметична. Стержень с двух сторон опрессован высокопрочными алюминиевыми фланцами без углублений, что снижает риск скопления воды. Цельнолитая оболочка, полученная литьём в форму, обеспечивает стойкость к проникновению влаги под оболочку.
Условия эксплуатации
Климатическое исполнение УХЛ1 по ГОСТ 15150, температура окружающего воздуха от –60 до +40 °С, относительная влажность до 75 % при 15 °С, высота над уровнем моря до 1000 м. Изоляторы рассчитаны на степень загрязнения атмосферы 1–4 по ГОСТ 9920. Изготовлены по ТУ 27.90.12.-005-97798631-2017.
Ниже представлена линейка опорных силиконовых изоляторов METAENERGY. Конкретный типоразмер подбирается по каталогу под проект.
Продукция
Опорные силиконовые изоляторы ОСК выпускаются на классы напряжения 10, 35 и 110 кВ. Каждый типоразмер имеет индивидуальную высоту и модификацию крепления, уточняемую при заказе.
Все исполнения базируются на единой конструкции: стеклопластиковый стержень, силиконовая оболочка, литые алюминиевые фланцы.

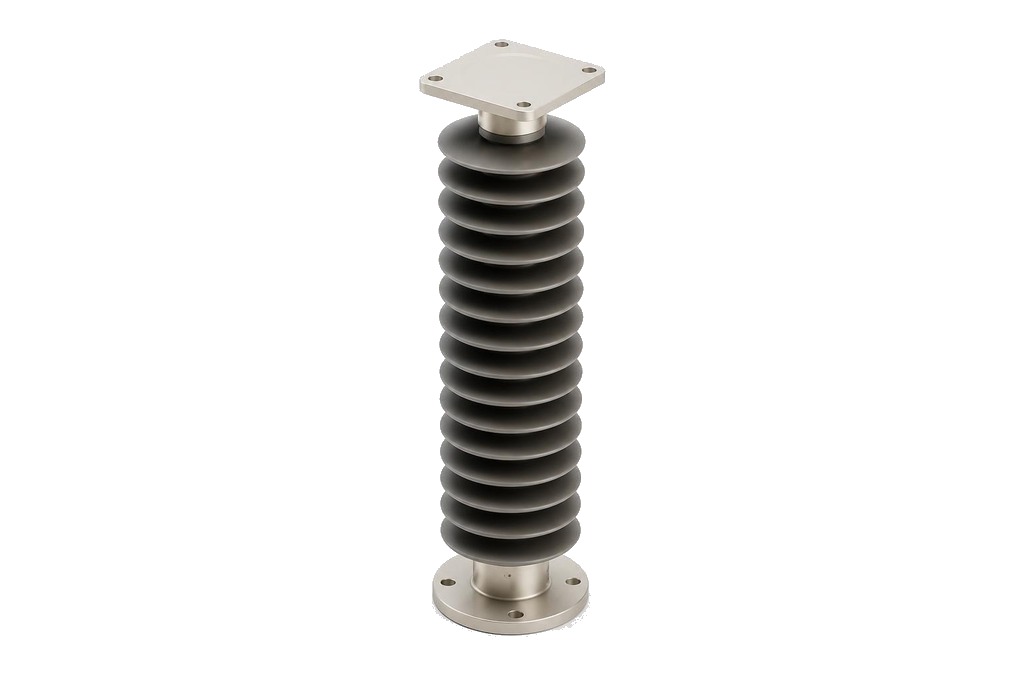

ОСК xxx/10-zz
Изоляторы опорные силиконовые на 10 кВ
Предназначены для электроустановок и распределительных устройств среднего напряжения. Высота изолятора от 285 до 500 мм (ряд по каталогу).
- Номинальное напряжение 10 кВ, наибольшее рабочее 12 кВ
- Применяются в условиях сильных загрязнений и высокой влажности
- Лёгкий вес, без сварных швов на фланцах
Изготовление по ТУ, параметры согласовываются по опросному листу. Модификация zz определяет конфигурацию крепёжных отверстий и резьб.

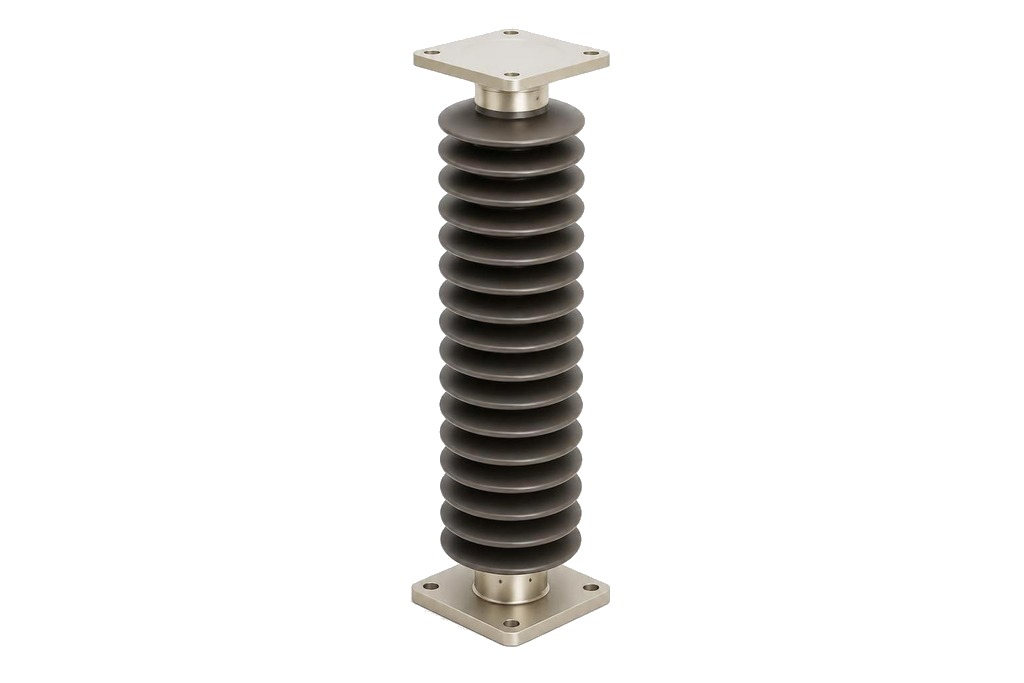

ОСК xxx/35-zz
Изоляторы опорные силиконовые на 35 кВ
Средневольтные изоляторы с высотой, выбираемой по проекту (типовой ряд включает высоты 400, 500, 570 мм и др.).
- Номинальное напряжение 35 кВ
- Устойчивость к УФ и атмосферным воздействиям, длительная работа без потери диэлектрических свойств
- Цельнолитая оболочка — отсутствие внутренних полостей и швов
Для подбора точной высоты и монтажных размеров используйте каталог или запросите опросный лист. Крепление фланцев под проект.

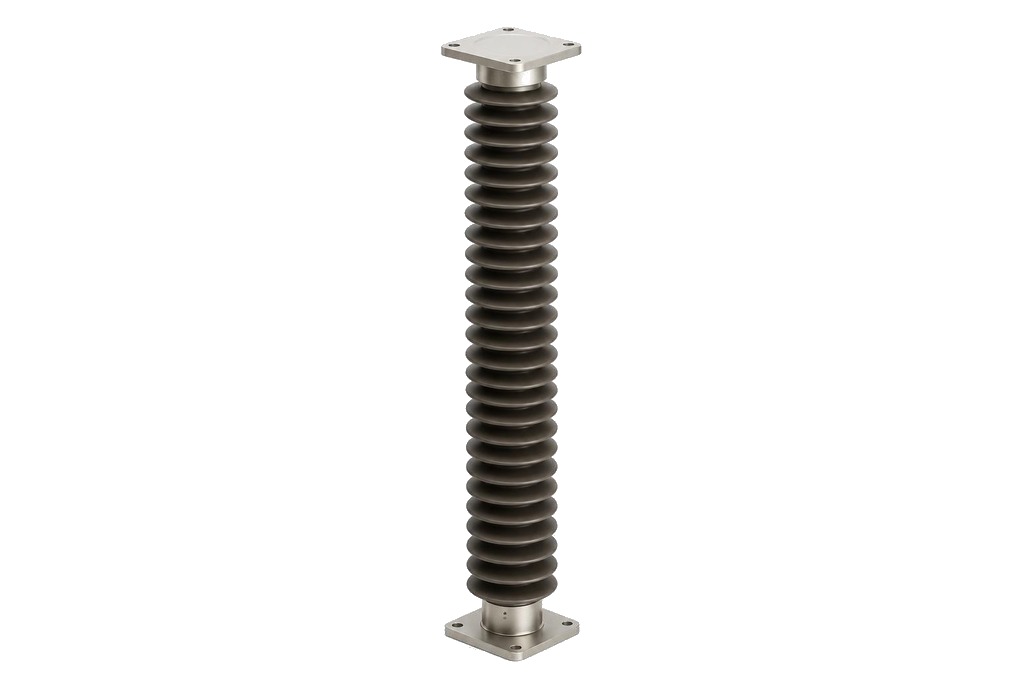

ОСК 1100/110-zz
Изоляторы опорные силиконовые на 110 кВ
Высоковольтные изоляторы с номинальным напряжением 110 кВ. Высота изолятора 1100 мм (базовый типоразмер).
- Наибольшее рабочее напряжение 126 кВ
- Испытательное напряжение полного грозового импульса 450 кВ (по паспорту)
- Трекинго‑эрозионная стойкость и гидрофобность для прибрежных и промышленных зон
Типовое обозначение ОСК 1100/110-zz, где zz — модификация фланцев. Полные электрические характеристики и габариты по паспорту изделия.
Типоразмеры и подбор
Условное обозначение изолятора: ОСК xxx/yy-zz, где xxx — высота в мм, yy — номинальное напряжение в кВ, zz — модификация крепления. Ниже приведены основные типоразмеры, доступные в каталоге. Полный перечень и точные размеры предоставляются по запросу.
Основные типоразмеры изоляторов ОСК
| Условное обозначение | Номинальное напряжение, кВ | Высота, мм |
|---|---|---|
| ОСК 285/10-xx | 10 | 285 |
| ОСК 320/10-xx | 10 | 320 |
| ОСК 400/10-xx | 10 | 400 |
| ОСК 440/10-xx | 10 | 440 |
| ОСК 500/10-xx | 10 | 500 |
| ОСК 400/35-xx | 35 | 400 |
| ОСК 570/35-xx | 35 | 570 |
| ОСК 1100/110-xx | 110 | 1100 |
Сравнение / ключевые параметры
Общие характеристики изоляторов ОСК по классам напряжения. Точные значения электрической прочности, импульсного напряжения и длины пути утечки указываются в паспорте на конкретный типоразмер.
| Параметр | 10 кВ | 35 кВ | 110 кВ |
|---|---|---|---|
| Номинальное напряжение | 10 кВ | 35 кВ | 110 кВ |
| Наибольшее рабочее напряжение | 12 кВ | по паспорту | 126 кВ |
| Исп. напряжение грозового импульса | по паспорту | по паспорту | 450 кВ (для базового исп.) |
| Высота, мм (ряд) | 285…500 | 400; 500; 570 | 1100 |
| Климатическое исполнение | УХЛ1 | УХЛ1 | УХЛ1 |
| Температура эксплуатации | –60…+40 °С | –60…+40 °С | –60…+40 °С |
| Степень загрязнения | 1–4 | 1–4 | 1–4 |
Силиконовые изоляторы ОСК — стойкость к УФ, влаге и агрессивным средам, подтверждённая испытаниями
Изоляторы применяются на побережьях, в химически активных зонах и в условиях повышенного риска механических повреждений — параметры эксплуатации по паспорту.
Преимущества
Силиконовые изоляторы ОСК обеспечивают комплекс эксплуатационных преимуществ перед традиционными фарфоровыми и стеклянными аналогами.
Гидрофобность и самоочистка
Силиконовая поверхность отталкивает воду, предотвращает образование проводящих мостиков и сохраняет изоляционные свойства даже в условиях сильных загрязнений.
Механическая стойкость
Стеклопластиковый стержень и эластичная оболочка выдерживают удары и вибрации — по характеристикам паспорта на тип.
Химическая и атмосферная стойкость
Кремнийорганическая композиция устойчива к кислотам, щелочам, ультрафиолету и резким перепадам температур. Отсутствие коррозии металлических фланцев в морском климате.
Дополнительно для проектировщика
Отсутствие сколов и боя
При транспортировке и монтаже не подвержены повреждениям, характерным для керамики. Снижение скрытого брака.
Лёгкий вес
Малый вес упрощает монтаж, снижает нагрузку на опорные конструкции и позволяет использовать облегчённые металлоконструкции.
Без сварных швов
Цельнолитые алюминиевые фланцы без сварных соединений — работоспособность при −60…+40 °C и резких термоциклах.
Трекинго‑эрозионная стойкость
Материал оболочки противостоит образованию токопроводящих дорожек даже в условиях поверхностного перекрытия и интенсивного загрязнения.
Устойчивость к ошибкам персонала
Конструкция прощает непреднамеренные ударные нагрузки при установке, что снижает аварийность при монтаже и эксплуатации.
Изготовление под проект
Модификация фланцев, крепёжных отверстий и резьб выполняется по согласованным с заказчиком чертежам в рамках технических условий.
Место в номенклатуре METAENERGY
Изоляторы ОСК являются частью семейства изоляторов и устройств индикации напряжения, закрывающих задачи наружной и внутренней изоляции распределительных устройств.
Класс напряжения
10–110 кВ
Опорные силиконовые изоляторы ОСК перекрывают средний и высокий классы напряжения, дополняя линейку полимерных изоляторов 1–35 кВ.
Ключевая особенность
Силиконовая изоляция наружного исполнения
ОСК — единственная серия METAENERGY с кремнийорганической оболочкой для открытых установок, сочетающая гидрофобность и стойкость к УФ.
Смежные продукты
Изоляторы, индикация
Для внутренней установки рекомендуем эпоксидные опорные изоляторы ИО, для проходных — ИП. Контроль напряжения — комплекты КИНН с емкостными делителями.
Для проектов с внутренней установкой обратитесь к опорным изоляторам ИО (эпоксидные) или проходным ИП. Для визуальной индикации напряжения используйте комплекты КИНН с опорными изоляторами ИЕ.
