Широкий ассортимент
Разные установочные и монтажные размеры под требования проекта. Опорные ИО, проходные ИП и комплекты КИНН с изоляторами ИЕ/ИЕп.
Изоляторы ИО, ИП и КИНН 6–35 кВ
Опорные и проходные изоляторы, комплекты КИНН — для РУ среднего напряжения 6–35 кВ
Ключевые особенности
Повышенная надёжность
Трекингостойкость и длина пути утечки в соответствии с ГОСТ. Стойкость к атмосферным загрязнениям и перенапряжениям.
Документы на партию
Протоколы испытаний, сертификаты и прослеживаемость партии по артикулу и дате. Закрывают требования входного контроля.
100 % контроль партий
Собственная лаборатория испытаний. Качественная упаковка, гарантирующая сохранность при транспортировке.
Контекст применения
Изоляторы ИО, ИП и КИНН предназначены для производителей КРУ, КРУЭ, КТП, ячеек и шкафов среднего напряжения, сетевых и генерирующих компаний, подрядчиков и крупных промышленных объектов с собственными РУ 6–35 кВ. Также применяются на объектах ВИЭ и транспортной инфраструктуры с распределительными устройствами среднего напряжения. Класс напряжения конкретного объекта — по проекту и КД.
Альтернатива
- Требуются подтверждённые показатели по изоляции и испытаниям; общие листы не закрывают требования проекта.
- Подбор без учёта загрязнения, высоты и условий объекта снижает путь утечки и повышает риск перекрытий.
- Сложности с приёмкой без привязки протоколов и сертификатов к артикулу и дате партии.
- Прямую замену на ОСК или изделие другого принципа нельзя заявлять без сверки конструкторской документации.
Решение METAENERGY
- Документы на партию: протоколы испытаний, сертификаты с привязкой к артикулу и дате.
- Путь утечки по требованиям ГОСТ; характеристики подтверждены собственной лабораторией.
- 100 % контроль и прослеживаемость каждой партии — соответствие входным критериям заказчика.
- КИНН поставляется в составе с ИЕ/ИЕп по каталогу и КД; ИО/ИП и ОСК — разные изделия, прямая замена не заявляется.
Типовые задачи
Изоляторы ИО используются как опорные изоляторы шин главных цепей ячеек КСО, КРУ, разъединителей и заземлителей, а также в составе изоляционных каркасов выключателей. Изоляторы ИП служат для прохода токоведущих частей через перегородки и корпуса, в том числе для выкатных элементов ячеек КРУ, и применяются в качестве выводов КРУ, КТП и соединений с ОРУ.
Комплекты КИНН обеспечивают визуальный контроль наличия напряжения в электрических цепях без дополнительного источника питания. Индикация подаётся через ёмкостный делитель, встроенный в опорный изолятор ИЕ или ИЕп.
Далее представлены основные серии продукции METAENERGY — опорные, проходные изоляторы и комплекты индикации напряжения.
Продукция
Полимерные изоляторы ИО, ИП и комплекты КИНН поставляются с протоколами испытаний и сертификатами. Исполнения и габариты — по каталогу и конструкторской документации.
Изоляторы изготавливаются по технологии эпоксидного формования из электроизоляционного компаунда с наполнителем. КИНН включает опорные изоляторы с ёмкостным делителем ИЕ/ИЕп, индикатор ИН-001 и кабель.
ИО

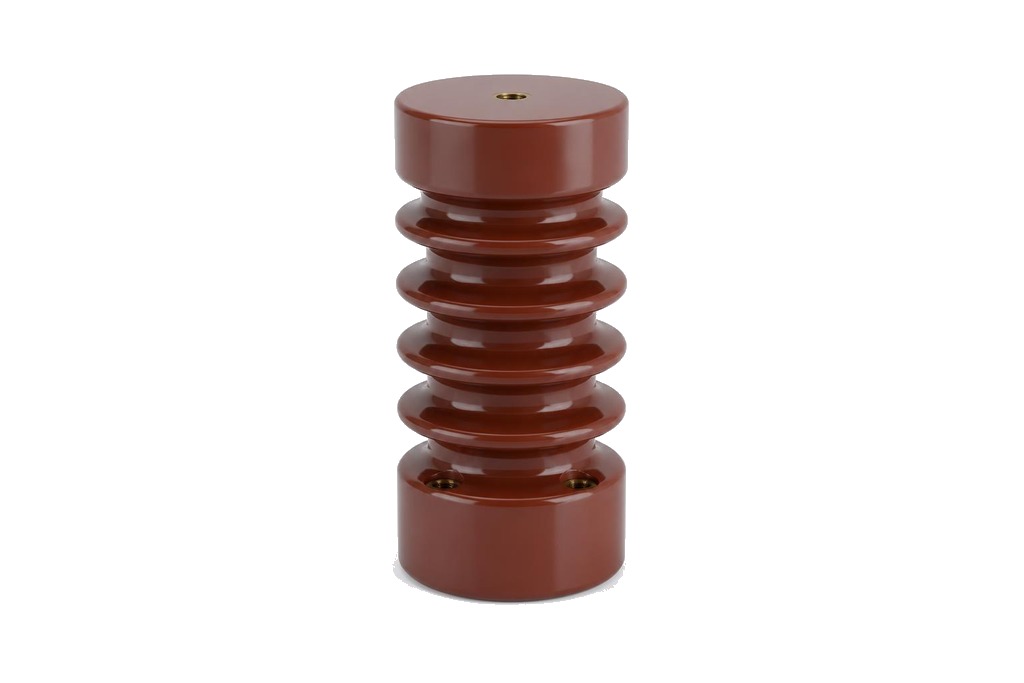

Изоляторы опорные эпоксидные ИО
Опорные изоляторы для крепления токоведущих частей в КРУ, КТП, КСО, разъединителях и заземлителях среднего напряжения.
- Широкий выбор установочных и монтажных размеров под требования проекта.
- Повышенная трекингостойкость и длина пути утечки в соответствии с ГОСТ.
- Протоколы испытаний и сертификаты на каждую партию.
- Не являются прямой заменой изоляторов типа ОСК — сверка по КД обязательна.
Класс напряжения, высота и посадочные размеры — по каталогу и КД. Фактический класс напряжения всегда уточняется по артикулу.
ИП

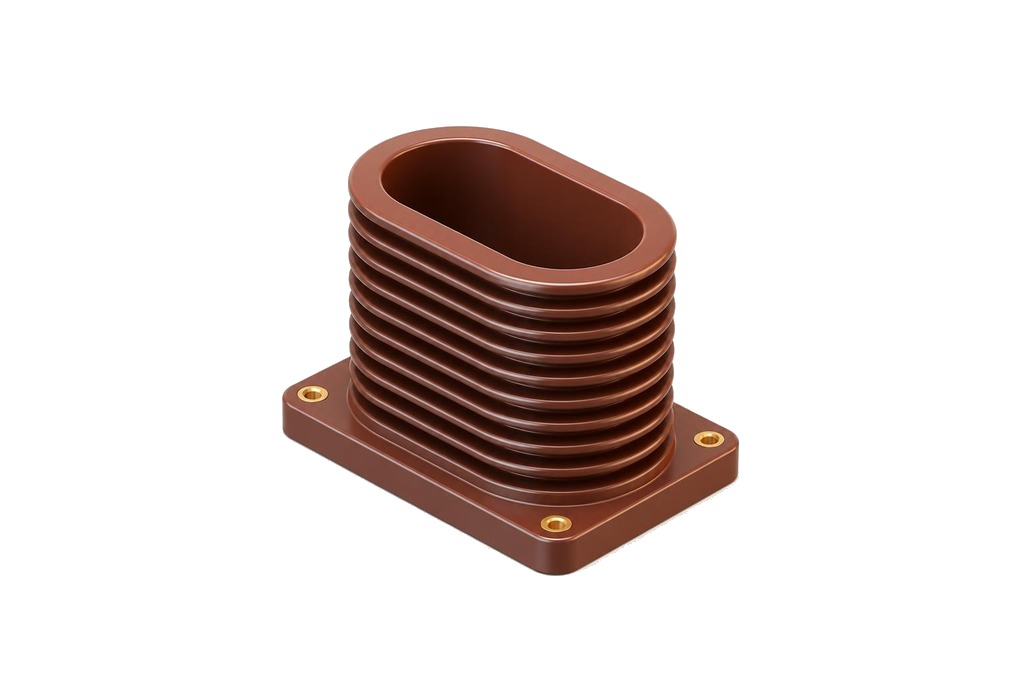

Изоляторы проходные эпоксидные ИП
Проходные изоляторы для вывода токоведущих частей через перегородки и корпуса электрооборудования, в том числе для выкатных элементов ячеек КРУ, соединений с ОРУ и ЛЭП.
- Сквозное отверстие для токопроводящей шины; фланец для крепления в средней части.
- Рабочий диапазон от 6 до 35 кВ; исполнения на токи до 3150 А — по каталогу.
- Ребристая поверхность для улучшения работы в условиях внешних воздействий.
- Соответствуют ТУ 27.90.12-008-97798631-2020 (6–10 кВ) и МРПЦ.6861.003 ТУ (20–35 кВ).
Высота изолятора, количество и размер отверстий — по индексу в обозначении. Не являются прямой заменой ОСК без сверки типа.
КИНН

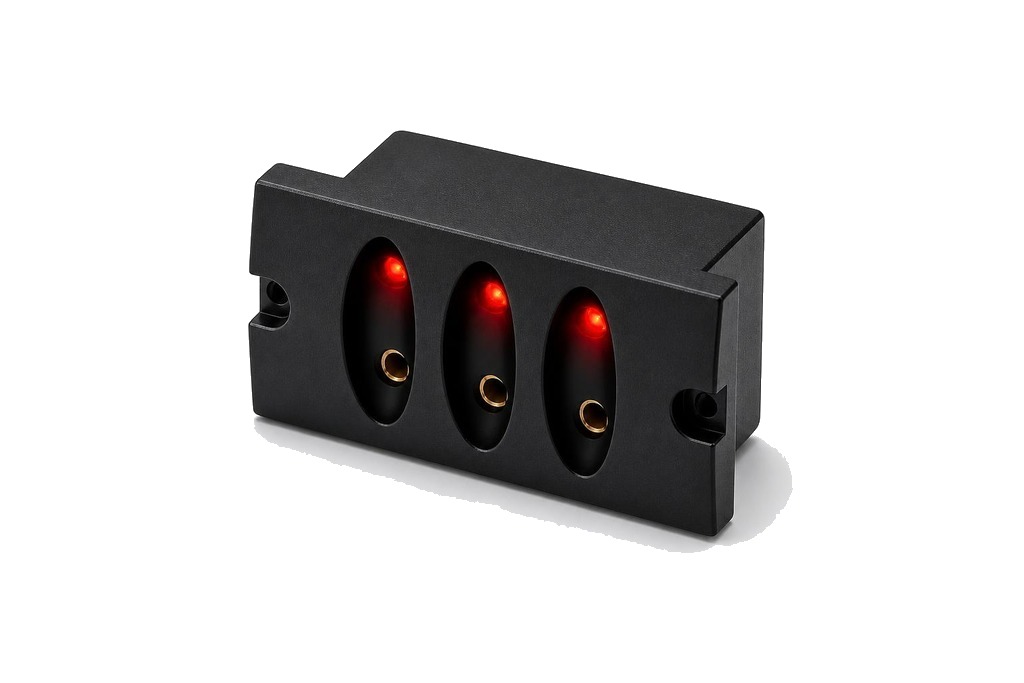

Комплект индикации напряжения КИНН
Комплект из трёх опорных изоляторов с ёмкостным делителем ИЕ/ИЕп и индикатора напряжения ИН-001 для визуального контроля наличия напряжения в цепях 6–10 кВ.
- Не требует дополнительного источника питания; порог начала индикации — фазное напряжение 0,8 кВ.
- Индикатор имеет три светодиода и разъёмы для фазировки (по дополнительному заказу — устройство СК-001).
- Кабель длиной 2,5 м (другая длина — по согласованию).
- Климатическое исполнение УХЛ 4; степень защиты IP20 по ГОСТ 14254.
Класс напряжения комплекта определяется классом входящего изолятора ИЕ/ИЕп. Исполнения — по каталогу и КД.
Типоразмеры и подбор
Ниже приведены примеры типоразмеров и справочные данные. Полный перечень, актуальные габариты и присоединительные размеры — в каталоге и конструкторской документации.
Примеры обозначений проходных изоляторов ИП (серия / ориентир высоты)
| Обозначение серии | Класс напряжения, кВ | Высота изолятора, мм (ориентир) |
|---|---|---|
| ИП 330/06-ХХ | 6 | 330 |
| ИП 115/10-ХХ | 10 | 115 |
| ИП 188/10-ХХ | 10 | 188 |
| ИП 266/10-ХХ | 10 | 266 |
| ИП 310/10-ХХ | 10 | 310 |
| ИП 218/20-ХХ | 20 | 218 |
| ИП 375/20-ХХ | 20 | 375 |
| ИП 395/35-ХХ | 35 | 395 |
| ИП 550/35-ХХ | 35 | 550 |
Пример опорного изолятора ИО
| Артикул | Наименование | Нормативный документ |
|---|---|---|
| 2060090118 | Изолятор ИО 130/10-03 | ТУ 3494-004-97798631-2012 |
Основные характеристики КИНН
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 10 кВ |
| Порог начала индикации (фазное) | 0,8 кВ |
| Напряжение на измерительном контакте | не более 3 В |
| Количество фаз индикации | 3 |
| Длина кабеля (стандарт) | 2,5 м |
| Степень защиты | IP20 |
| Климатическое исполнение | УХЛ 4 (от 1 до 35 °С) |
Сравнение / ключевые параметры
Сопоставление линеек ИО, ИП и КИНН по назначению и основным характеристикам.
| Параметр | ИО (опорные) | ИП (проходные) | КИНН (комплект индикации) |
|---|---|---|---|
| Назначение | Крепление и изоляция токоведущих частей | Вывод через перегородки, ввод в ячейки | Индикация наличия напряжения |
| Класс напряжения | 6–35 кВ (по каталогу и КД) | 6–35 кВ (по каталогу и КД) | 10 кВ (определяется изолятором ИЕ) |
| Материал изоляции | Эпоксидный компаунд | Эпоксидный компаунд | Эпоксидный компаунд (изолятор ИЕ/ИЕп с ёмкостным делителем) |
| Конструктив | Опорная часть со стальной закладной | Сквозное отверстие, фланец для крепления | Изолятор с делителем + индикатор ИН-001 + кабель |
| Документы | Протоколы, сертификаты на партию | Протоколы, сертификаты на партию | Протоколы, сертификаты на партию |
Протоколы испытаний на партию
Каждая партия изоляторов сопровождается протоколами испытаний и сертификатами. Собственная лаборатория и 100 % контроль партий обеспечивают соответствие трекингостойкости и длины пути утечки требованиям ГОСТ.
Преимущества
METAENERGY поставляет полимерные изоляторы с документами на партию, подтверждаемыми характеристиками и привязкой к каталогу и конструкторской документации.
Собственная лаборатория
100 % контроль каждой единицы: испытания на трекингостойкость, электрическую прочность и соответствие пути утечки.
Прослеживаемость
Протоколы испытаний и сертификаты с привязкой к артикулу и дате партии — для входного контроля по требованиям заказчика.
Упаковка и сохранность
Качественная упаковка исключает повреждения при транспортировке и хранении.
Дополнительно для проектировщика
Характеристики по ГОСТ
Путь утечки, трекингостойкость и другие параметры — в соответствии с требованиями ГОСТ.
Каталог и КД
Фактический класс напряжения, установочные размеры и габариты — строго по каталогу и конструкторской документации на конкретный артикул.
Не заменять ОСК
ИО/ИП и ОСК — разные изделия. Прямую замену без сверки конструкторской документации не заявлять.
Комплектность КИНН
КИНН поставляется в комплекте с изоляторами ИЕ/ИЕп по каталогу и КД. Длина кабеля и конфигурация разъёма могут быть согласованы.
Широкий выбор размеров
Линейка ИО и ИП включает десятки типоразмеров с разными монтажными расстояниями и посадочными местами.
Условия эксплуатации
Допустимые температура, влажность и высота над уровнем моря уточняются по паспорту и КД. Стандартное климатическое исполнение — УХЛ.
Место в номенклатуре METAENERGY
Эпоксидные изоляторы ИО, ИП и КИНН входят в широкую группу изоляторов и индикации METAENERGY для распределительных устройств среднего и низкого напряжения.
Опорные и проходные
6–35 кВ
ИО и ИП закрывают потребности КРУ, КТП и ячеек в изоляции токоведущих частей и выводов.
Комплекты индикации
10 кВ
КИНН с делителем на изоляторах ИЕ/ИЕп — готовое решение визуального контроля напряжения.
Смежные линейки
НН и СН
В каталоге на сайте также: изоляторы ИТ (пластмасса), ОСК (силикон), МН и SM (НН), опорные с ёмкостным делителем ИЕ.
См. также смежные продукты в разделе «Изоляторы и индикация» каталога METAENERGY: низковольтные изоляторы МН, силиконовые ОСК, пластмассовые ИТ и изоляторы с делителем ИЕ.
