Geniş çeşid
Layihə tələblərinə uyğun müxtəlif quraşdırma və montaj ölçüləri. İO dayaq, İP keçid izolyatorları və İE/İEp izolyatorları ilə KİNN komplektləri.
Epoksi izolyatorlar İO, İP və KİNN 6–35 kV
Dayaq və keçid izolyatorları, KİNN komplektləri
Əsas xüsusiyyətlər
Artırılmış etibarlılıq
GOST-a uyğun trekinq davamlılığı və sızma yolunun uzunluğu. Atmosfer çirklənmələrinə və həddən artıq gərginliyə davamlılıq.
Partiya üzrə sənədlər
Sınaq protokolları, sertifikatlar və artikul və tarix üzrə partiyanın izlənilməsi. Giriş nəzarəti tələblərini qapadır.
Partiyaların 100 % nəzarəti
Öz sınaq laboratoriyası. Daşınma zamanı saxlanmanı təmin edən keyfiyyətli qablaşdırma.
Tətbiq konteksti
İO, İP və KİNN izolyatorları KRU, KRUƏ, KTP, orta gərginlik kameraları və şkafları istehsalçıları, şəbəkə və istehsalçı şirkətlər, podratçılar və 6–35 kV öz RU-ları olan iri sənaye obyektləri üçün nəzərdə tutulub. Həmçinin orta gərginlik paylayıcı qurğularına malik YİE obyektləri və nəqliyyat infrastrukturunda tətbiq olunur. Konkret obyektin gərginlik sinfi — layihə və KD üzrə.
Alternativ
- İzolyasiya və sınaqlar üzrə təsdiqlənmiş göstəricilər tələb olunur; ümumi vərəqlər layihə tələblərini qarşılamır.
- Çirklənmə, hündürlük və obyekt şərtləri nəzərə alınmadan seçim sızma yolunu azaldır və qısaqapanma riskini artırır.
- Protokol və sertifikatların artikul və partiya tarixinə bağlanmaması olmadan qəbulda çətinliklər.
- OSK və ya başqa prinsipli məhsula birbaşa əvəzetmə konstruktor sənədləşməsi ilə yoxlanılmadan təsdiqlənə bilməz.
METAENERGY həlli
- Partiya üzrə sənədlər: sınaq protokolları, artikul və tarixə bağlanmış sertifikatlar.
- GOST tələblərinə görə sızma yolu; xüsusiyyətlər öz laboratoriyası ilə təsdiqlənib.
- Hər partiyanın 100% nəzarəti və izlənməsi — sifarişçinin giriş meyarlarına uyğunluq.
- KİNN kataloq və KD üzrə İE/İEp ilə tərkibdə təchiz olunur; İO/İP və OSK — fərqli məhsullardır, birbaşa əvəzetmə təsdiqlənmir.
Tipik vəzifələr
İO izolyatorları KSO, KRU hüceyrələrinin, ayırıcıların və torpaqlamaların əsas dövrə şinlərinin dayaq izolyatorları kimi, həmçinin açarların izolyasiya karkas tərkibində istifadə olunur. İP izolyatorları cərəyan aparan hissələrin arakəsmələr və korpuslar vasitəsilə keçidi üçün, o cümlədən KRU hüceyrələrinin çıxarıla bilən elementləri üçün xidmət edir və KRU, KTP çıxışları və ORU ilə birləşmələrdə tətbiq edilir.
KİNN komplektləri əlavə qidalanma mənbəyi olmadan elektrik dövrələrində gərginliyin olmasının vizual nəzarətini təmin edir. İndikasiya İE və ya İEp dayaq izolyatoruna inteqrasiya olunmuş tutumlu bölücü vasitəsilə verilir.
Aşağıda METAENERGY məhsullarının əsas seriyaları — dayaq, keçid izolyatorları və gərginlik indikasiyası komplektləri təqdim olunur.
Məhsullar
Polimer izolyatorlar İO, İP və KİNN komplektləri sınaq protokolları və sertifikatlarla təchiz olunur. İcraları və ölçülər — kataloq və konstruktor sənədləşməsinə görə. Kataloqda yaxınlıqda — aşağı gərginlik MN/SM, silikon OSK və dartma İT.
İzolyatorlar dolduruculu elektroizolyasiya birləşməsindən epoksi tökmə texnologiyası ilə hazırlanır. KİNN tutumlu bölücülü dayaq izolyatorları İE/İEp, İN-001 indikator və kabeldən ibarətdir.
İO

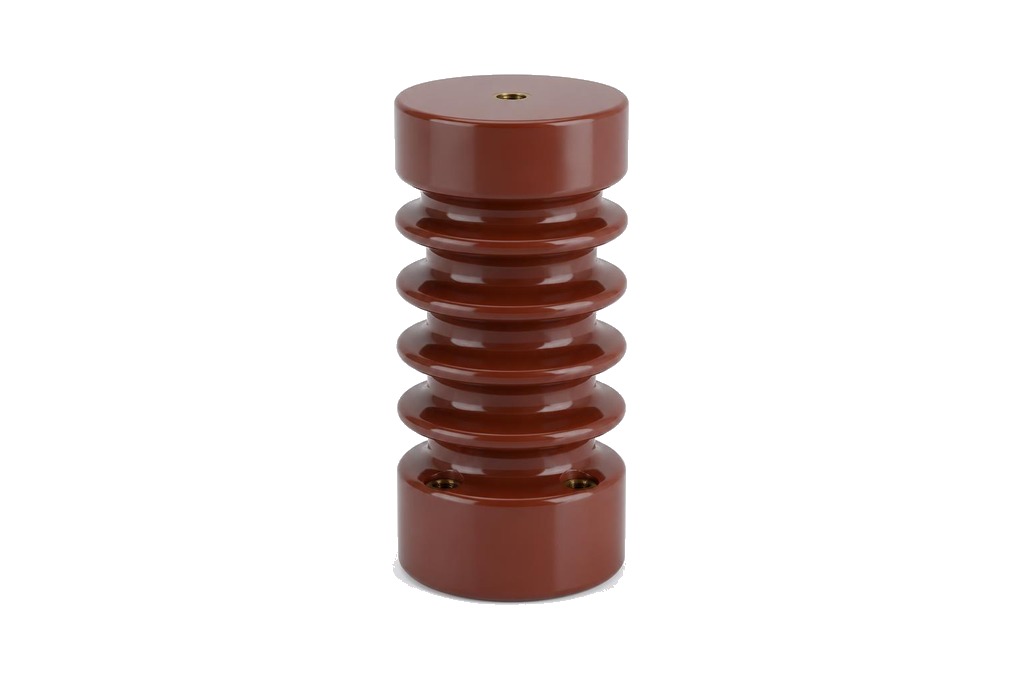

Dayaq epoksi izolyatorları İO
Orta gərginlik KRU, KTP, KSO, ayırıcılar və torpaqlayıcılarda cərəyan aparan hissələrin bərkidilməsi üçün dayaq izolyatorları.
- Layihə tələbləri üçün quraşdırma və montaj ölçülərinin geniş seçimi.
- GOST-a uyğun olaraq artırılmış trekqə davamlılıq və sızma yolu uzunluğu.
- Hər partiya üçün sınaq protokolları və sertifikatlar.
- OSK tipli izolyatorların birbaşa əvəzi deyil — KD üzrə yoxlama məcburidir.
Gərginlik sinfi, hündürlük və oturan ölçülər — kataloq və KD üzrə. Faktiki gərginlik sinfi həmişə artikul üzrə dəqiqləşdirilir.
İP

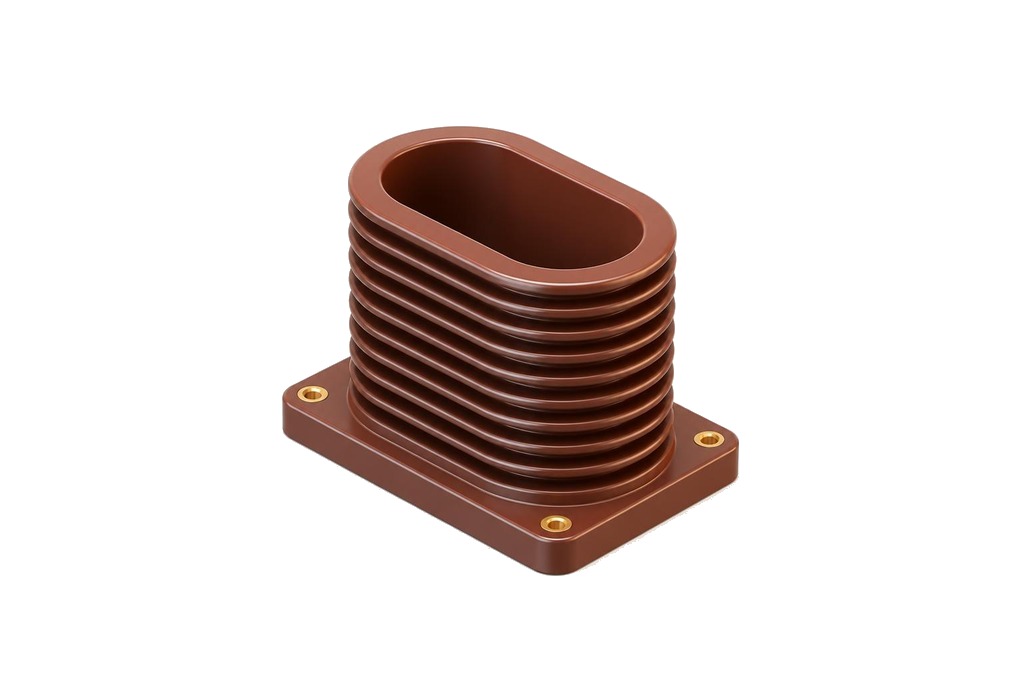

Keçid epoksi izolyatorları İP
Cərəyan aparan hissələrin elektrik avadanlığı arakəsmələri və korpusları vasitəsilə çıxarılması üçün keçid izolyatorları, o cümlədən KRU hüceyrələrinin çıxarıla bilən elementləri, ORU və LEP ilə birləşmələr üçün.
- Cərəyan keçirən şin üçün keçid dəliyi; orta hissədə bərkitmə üçün flanş.
- İş diapazonu 6-dan 35 kV-a qədər; kataloq üzrə 3150 A-a qədər cərəyanlar üçün icraları.
- Xarici təsirlər şəraitində işin yaxşılaşdırılması üçün qabarıqlı səth.
- TU 27.90.12-008-97798631-2020 (6–10 kV) və MRPC.6861.003 TU (20–35 kV) uyğundur.
İzolyatorun hündürlüyü, dəliklərin sayı və ölçüsü — təyinatda indeksə görə. Tipin yoxlanılması olmadan OSK-nın birbaşa əvəzi deyil.
KİNN

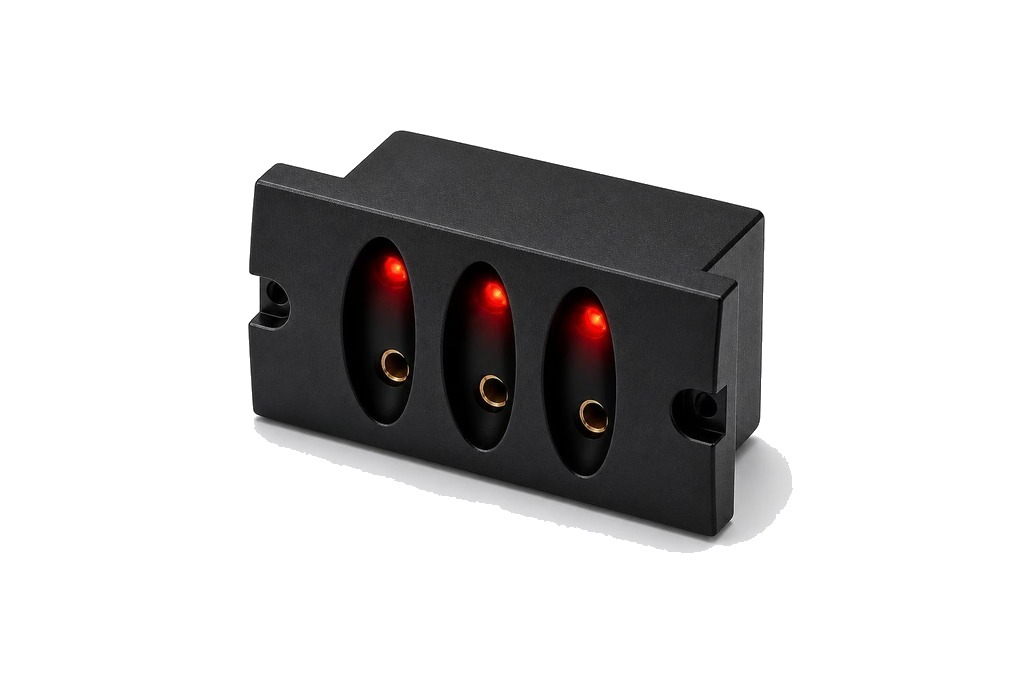

Gərginlik indikasiyası komplekti KİNN
6–10 kV dövrələrində gərginliyin olmasının vizual nəzarəti üçün tutumlu bölücülü üç dayaq izolyatoru İE/İEp və İN-001 gərginlik indikatorundan ibarət komplekt.
- Əlavə qidalanma mənbəyi tələb etmir; indikasiya başlanğıc həddi — faza gərginliyi 0,8 kV.
- İndikator üç işıqdiodu və fazalama üçün konnektorlara malikdir (əlavə sifarişlə — SK-001 qurğusu).
- 2,5 m uzunluqda kabel (başqa uzunluq — razılaşdırma ilə).
- İqlim icrası UHL 4; GOST 14254 üzrə IP20 mühafizə dərəcəsi.
Kompletin gərginlik sinfi daxil olan İE/İEp izolyatorunun sinfi ilə müəyyən edilir. İcraları — kataloq və KD üzrə.
Tipoölçülər və seçim
Aşağıda tipoölçülər nümunələri və məlumat məlumatları verilmişdir. Tam siyahı, aktual ölçülər və qoşulma ölçüləri — kataloqda və konstruktor sənədləşməsində.
Keçid izolyatorları İP işarələnmə nümunələri (seriya / hündürlük orientiri)
| Seriya işarəsi | Gərginlik sinfi, kV | İzolyator hündürlüyü, mm (orientir) |
|---|---|---|
| İP 330/06-XX | 6 | 330 |
| İP 115/10-XX | 10 | 115 |
| İP 188/10-XX | 10 | 188 |
| İP 266/10-XX | 10 | 266 |
| İP 310/10-XX | 10 | 310 |
| İP 218/20-XX | 20 | 218 |
| İP 375/20-XX | 20 | 375 |
| İP 395/35-XX | 35 | 395 |
| İP 550/35-XX | 35 | 550 |
Dayaq izolyatoru İO nümunəsi
| Artikul | Adlandırma | Normativ sənəd |
|---|---|---|
| 2060090118 | İzolyator İO 130/10-03 | TU 3494-004-97798631-2012 |
KİNN əsas xüsusiyyətləri
| Parametr | Qiymət |
|---|---|
| Nominal gərginlik | 10 kV |
| İndikasiya başlanğıc həddi (faza) | 0,8 kV |
| Ölçü kontaktında gərginlik | 3 V-dan çox olmayan |
| İndikasiya fazalarının sayı | 3 |
| Kabelin uzunluğu (standart) | 2,5 m |
| Mühafizə dərəcəsi | IP20 |
| İqlim icra növü | UXL 4 (1-dən 35 °C-yə qədər) |
Müqayisə / əsas parametrlər
İO, İP və KİNN seriyalarının təyinatı və əsas xüsusiyyətləri üzrə müqayisəsi.
| Parametr | İO (dayaq) | İP (keçid) | KİNN (indikasiya dəsti) |
|---|---|---|---|
| Təyinatı | Cərəyan keçirən hissələrin bərkidilməsi və izolyasiyası | Arakəsmələrdən çıxış, kameralara giriş | Gərginliyin mövcudluğunun indikasiyası |
| Gərginlik sinfi | 6–35 kV (kataloq və KD üzrə) | 6–35 kV (kataloq və KD üzrə) | 10 kV (İE izolyatoru ilə müəyyən edilir) |
| İzolyasiya materialı | Epoksi birləşmə | Epoksi birləşmə | Epoksi birləşmə (tutumlu bölücülü İE/İEp izolyatoru) |
| Konstruksiya | Polad ipotekli dayaq hissəsi | Keçid dəliyi, bərkitmə üçün flanş | Bölücülü izolyator + İN-001 indikatoru + kabel |
| Sənədlər | Partiya üzrə protokollar, sertifikatlar | Partiya üzrə protokollar, sertifikatlar | Partiya üzrə protokollar, sertifikatlar |
Partiya üzrə sınaq protokolları
Hər bir izolyator partiyası sınaq protokolları və sertifikatlarla müşayiət olunur. Öz laboratoriyası və partiyaların 100% nəzarəti trekinqə davamlılıq və sızma yolu uzunluğunun GOST tələblərinə uyğunluğunu təmin edir.
Üstünlüklər
METAENERGY polimer izolyatorları partiya üzrə sənədlərlə, təsdiqlənən xüsusiyyətlərlə və kataloq və konstruktor sənədləşməsinə istinadla təchiz edir.
Öz laboratoriyası
Hər vahidin 100% nəzarəti: trekinqə davamlılıq, elektrik möhkəmliyi və sızma yolunun uyğunluğu üzrə sınaqlar.
İzlənilə bilmə
Artikul və partiya tarixinə istinadlı sınaq protokolları və sertifikatlar — sifarişçinin tələbləri üzrə giriş nəzarəti üçün.
Qablaşdırma və saxlanma
Keyfiyyətli qablaşdırma daşınma və saxlama zamanı zədələnməni istisna edir.
Layihələndirici üçün əlavə
GOST üzrə xüsusiyyətlər
Sızma yolu, trekinqə davamlılıq və digər parametrlər — GOST tələblərinə uyğun olaraq.
Kataloq və KD
Faktiki gərginlik sinfi, quraşdırma ölçüləri və qabaritlər — konkret artikul üzrə kataloq və konstruktor sənədləşməsinə ciddi uyğun.
OSK ilə əvəz etməyin
İO/İP və OSK — fərqli məhsullardır. Konstruktor sənədləşməsinin yoxlanılması olmadan birbaşa əvəzetməni bildirməyin.
KINN komplektliyi
KINN kataloq və KD üzrə İE/İEp izolyatorları ilə komplektdə təchiz edilir. Kabelin uzunluğu və birləşdirici konfiqurasiyası razılaşdırıla bilər.
Geniş ölçü seçimi
İO və İP xətti müxtəlif montaj məsafələri və quraşdırma yerləri ilə onlarla standart ölçünü əhatə edir.
İstismar şərtləri
İcazə verilən temperatur, rütubət və dəniz səviyyəsindən hündürlük pasport və KD üzrə dəqiqləşdirilir. Standart iqlim icrası — UXL.
METAENERGY nomenklaturasında yeri
İO, İP və KINN epoksi izolyatorları orta və aşağı gərginlik paylayıcı qurğuları üçün METAENERGY izolyatorları və indikasiya qrupuna daxildir.
Dayaq və keçid
6–35 kV
İO və İP KRU, KTP və kameraların cərəyan keçirən hissələrinin və çıxışlarının izolyasiyası ehtiyaclarını təmin edir.
İndikasiya komplektləri
10 kV
İE/İEp izolyatorları üzərində bölücü ilə KINN — gərginliyin vizual nəzarəti üçün hazır həll.
Əlaqəli xətlər
NN və SN
Saytdakı kataloqda həmçinin: İT izolyatorları (plastmas), OSK (silikon), MN və SM (NN), tutumlu bölücülü dayaq İE.
