Layihəyə uyğun seçim
Yükə, rejimə və mühitə görə — nominal, icra və izolyasiya kataloq və pasporta ciddi uyğun müəyyən edilir.
1 kV-a qədər magistral IP55/IP66 və tökmə şin ötürücü IP68
Sənaye və mülki obyektlər üçün
Əsas xüsusiyyətlər
Qovşaqlar və sənədləşmə
Birləşdirici və şaxələnmə blokları, spesifikasiyalar, montaj xəritələri, pasport — kataloq üzrə təchiz edilir.
İzolyasiyanın etibarlılığı
Halogen və fenol qatranları olmayan izolyasiya, iş temperaturu 150 °C-yə qədər, xidmət müddəti 25 ildən az deyil.
Keçidin yanğına qarşı mühafizəsi
Mineral plitələr və yapışqanla komplekt 240 dəqiqəyə qədər yanğına davamlılıq həddini təmin edir — sənədləşməyə görə.
Tətbiq sahəsi
1 kV-ə qədər güc şin ötürücü sənaye və mülki obyektlərdə elektrik enerjisinin magistral paylanması üçün nəzərdə tutulub. Transformator yarımstansiyalarının girişlərindən güclü yüklərə və istehlakçı şitlərinə tətbiq edilir.
Tipik çətinliklər
- Birləşmə qovşaqları: səhv montaj (dartma/oxluluq pozuntuları) lokal istiləşmə və izolyasiyanın zədələnməsinə gətirib çıxarır.
- Cərəyan və ölçülərə görə nominalın düzgün seçilməməsi — layihədə çatışmazlıq və ya artıq xərc.
- İcranın mühit şərtlərinə uyğunsuzluğu (IEC 60529 üzrə IP) — sürətli dağılma və imtina riski.
- Natamam layihə sənədləri və spesifikasiyalar — yenidən razılaşdırmalar, müddətlərin sürüşməsi.
METAENERGY həlli
- Yükə görə seçim, sənədləşmə və kataloq və pasport üzrə qovşaqlarla şin ötürücünün təchizatı.
- Birləşdirici və şaxələnmə blokları — kataloq üzrə, soyutma qabırğaları olan gövdə.
- 120 %-ə qədər uzunmüddətli həddən artıq yük — pasport və tip üzrə protokollarla təsdiqlənib.
- GOST və IEC tələbləri olan layihələrdə tətbiq, yerli Rusiya istehsalı.
Tipik tətbiq obyektləri
Sənaye müəssisələri, anbarlar və logistika mərkəzləri, ticarət və biznes mərkəzləri, yaşayış kompleksləri, inzibati binalar. Xüsusilə magistral paylama, montajın sərt müddətləri və GRŞ və transformator yarımstansiyalarından qovşaqların rahat qoşulması tələb olunan yerlərdə tələb olunur.
IP68 tökmə şin ötürücü — SVA və SVS seriyaları; IP55/IP66 magistral icraları — MVA və MVS. Keçirici materialı, mühafizə dərəcəsi və konstruktiv icra kataloq və pasporta görə seçilir.
Məhsullar
1 kV-ə qədər magistral IP55/IP66 və tökmə şin ötürücü IP68
Nomenklaturaya IP55/IP66 mühafizə dərəcəli magistral şin ötürücülər (MVA və MVS seriyaları) və IP68 tökmə şin ötürücü (SVA və SVS seriyaları) daxildir. Alüminium artikullar — 88xx seriyası, mis — 89xx seriyası. Nominallar, ölçülər və konfiqurasiyalar — kataloq və pasporta görə.

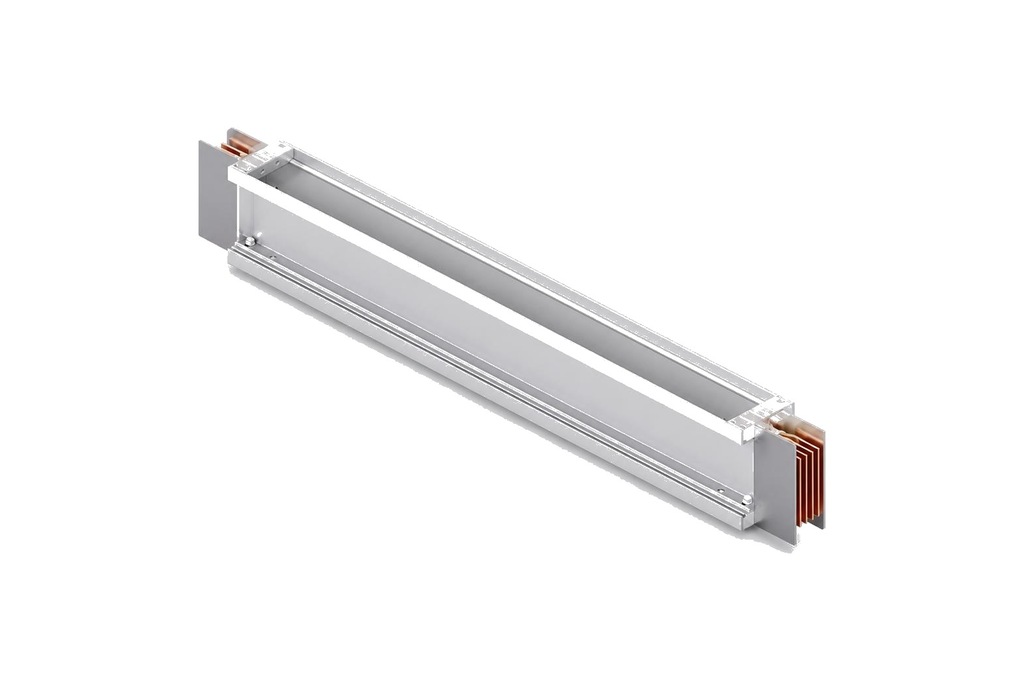

MVA / MVS (88xx / 89xx seriyaları)
Magistral şin ötürücü
Sənaye və kommersiya binalarında elektrik enerjisinin magistral paylanması üçün. Mühafizə dərəcəsi IP55, IP66. Keçiricilər alüminium (MVA) və ya mis (MVS).
- 120 %-ə qədər həddən artıq yük — pasport və tip üzrə protokollara görə
- Kataloq və pasporta görə birləşdirici və şaxələnmə blokları
- Gövdədə soyutma qabırğaları
- Halogen və fenol qatranları olmayan izolyasiya, iş temperaturu 150 °C-yə qədər
- İzolyasiyanın xidmət müddəti 25 ildən az deyil
Layihələndirici üçün: tam spesifikasiya, montaj xəritəsi, hər bölmədə identifikasiya etiketləri. Sənədləşmə sifarişlə təchiz edilir.

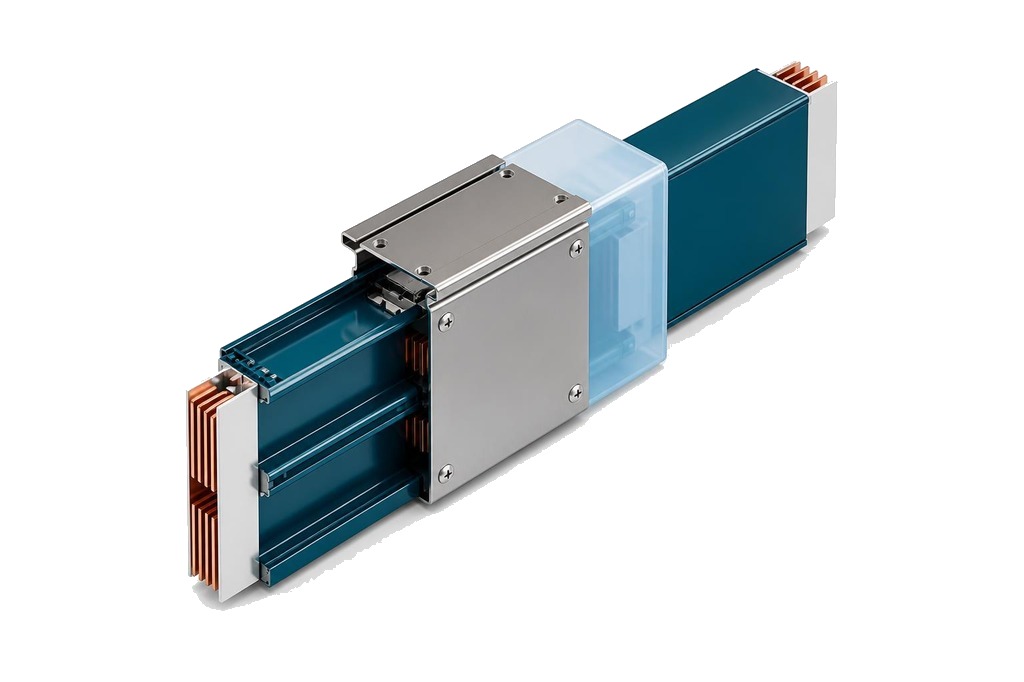

SVA / SVS (tökmə IP68)
Tökmə şin ötürücü IP68
Sərt mühit şərtləri (toz, rütubət, kimyəvi təsirlər) üçün tökmə polimer gövdədə hermetik şin ötürücü. Torpaqda döşənməyə uyğundur. Keçiricilər alüminium (SVA) və ya mis (SVS).
- Mühafizə dərəcəsi IP68
- Korroziyaya, ultrabənövşəyi şüalara və xarici çirklənmələrə davamlılıq
- Su basma zamanı işqabiliyyətini saxlayır
- Keçidin yanğından mühafizəsi 240 dəqiqəyə qədər — mineral plitələr və yapışqan komplekti ilə (komplekt sənədlərinə görə)
Layihələndirici üçün: mürəkkəb şəraitdə çəkilmə mümkündür. Seksiyaların tərkibi və həndəsə — layihəyə uyğun.
Ölçülər və seçim
Konkret nominallar, seksiyaların uzunluğu, künc və şaxələnmələrin konfiqurasiyaları kataloq və pasporta görə seçilir. Seriyaların təxmini strukturu aşağıda göstərilib.
Şin ötürücü seriyaları və keçirici materialı
| Seriya | Keçirici materialı | Mühafizə dərəcəsi | Tip |
|---|---|---|---|
| MVA | Alüminium | IP55 / IP66 | Magistral |
| MVS | Mis | IP55 / IP66 | Magistral |
| SVA | Alüminium | IP68 | Tökmə |
| SVS | Mis | IP68 | Tökmə |
Şin ötürücü və kabel sisteminin müqayisəsi
Kabel kanalları əvəzinə şin ötürücünün tətbiqi vaxt və dəyər qənaəti verir. Əsas parametrlər — METAENERGY materiallarına görə.
| Parametr | METAENERGY şin ötürücü | Kabel kanalı |
|---|---|---|
| Montaj sürəti | Hazır seksiyalar və bərkitmə hesabına iki dəfə sürətli | Hər xəttin ayrılması və çəkilməsi ilə daha uzun montaj |
| Dəyər qənaəti | Analoq kabel sxeminin ümumi dəyərindən 30%-ə qədər | Montaj, kabel daşıyıcı sistemlər və qoşulmalar üzrə daha yüksək xərclər |
| Yükaşırma qabiliyyəti | İzolyasiya 150 °C-ə qədər davam gətirir, uzunmüddətli həddən artıq yüklənmə 120%-ə qədər | Kabel izolyasiyası adətən 95–105 °C üçün nəzərdə tutulub |
| İstilik çıxarılması | Soyutma qanadcıqları olan korpus vasitəsilə konveksiya və istilik şüalanması | İzolyasiya təbəqələri istiliyi saxlayır |
| Yüklərin qoşulması | Hər nöqtə üçün ayrıca kəsmə tələb olunmur | Kəsmə və ayrıca qoşulma tələb olunur |
İzolyasiyanın istifadə müddəti — ən azı 25 il
METAENERGY şin ötürücüsünün izolyasiyası uzunmüddətli həddən artıq yüklənməyə davam gətirir, tərkibində halogen və fenol qatranları yoxdur, iş temperaturu 150 °C-ə qədərdir. Pasport və sınaq protokolları ilə təsdiqlənib.
Üstünlüklər
METAENERGY şin ötürücüləri — GOST və IEC tələblərinə uyğun magistral elektrik enerjisi paylaması.
Rusiya istehsalı
Yerli istehsal, EAƏS tələblərinə uyğunlaşdırma, təchizat və logistika müddətlərinin qısaldılması.
Sənədləşmə və kataloq üzrə qovşaqlar
Tam komplekt: pasport, spesifikasiya, montaj xəritəsi, yanlış birləşməyə qarşı mühafizəli birləşdirici və şaxələnmə blokları.
Layihələndiricilərin dəstəklənməsi
Layihəyə uyğun nominal, icra və izolyasiyanın seçilməsi, kataloq və kommersiya təklifi üzrə.
Layihələndirici üçün əlavə
Layihə üzrə spesifikasiyalar və kommersiya təklifi
88xx və 89xx seriyalarının artikulları, trassa konfiqurasiyasının dəqiq seçimi, kompletin razılaşdırılması.
Pasport və sınaq protokolları
120%-ə qədər həddən artıq yüklənmə, izolyasiyanın istifadə müddəti ≥25 il, tipə görə xüsusiyyətlər.
Səhvlərə qarşı mühafizəli birləşdirici bloklar
Vintli bərkitmə ilə qapaqlar, yanlış montajın mümkünsüzlüyü.
Montaj xəritəsi və identifikasiya etiketləri
Hər seksiya tikinti-montaj çertyoju üzrə nömrə ilə markalanır.
IEC 60529 üzrə mühafizə dərəcələri
Magistral şin ötürücülər üçün IP55, IP66, tökmə şin ötürücülər üçün IP68 — mühitə uyğun seçim.
GOST və IEC uyğunluğu
Rusiya və beynəlxalq standartların tələbləri olan layihələrdə tətbiqi.
METAENERGY nomenklaturasında yeri
1 kV-ə qədər şin ötürücü METAENERGY güc elektrik avadanlığı nomenklaturasına daxildir. Əlaqəli məhsullar layihə üzrə təchiz edilir.
Nominal gərginlik
1 kV-ə qədər
Magistral və tökmə şin ötürücü aşağı gərginlik sistemləri üçün nəzərdə tutulub.
Mühafizə dərəcəsi
IP55-dən IP68-ə qədər
Magistral — IP55/IP66, tökmə — IP68.
Keçirici materialı
alüminium və ya mis
MVA/SVA seriyaları — Al, MVS/SVS — Cu.
