10 kV-a qədər IP68 tökmə izolyasiyalı cərəyan ötürücü
Cərəyan ötürücü · 10 kV-a qədər · IP68
Əsas xüsusiyyətlər
Kimyəvi davamlılıq
Aqressiv mühitlərə, ultrabənövşəyi şüalara, gəmiricilərə davamlılıq. Layihə üzrə icra.
Yanğın təhlükəsizliyi
Yanğın zamanı işqabiliyyətinin saxlanması ən azı 240 dəq — pasporta görə.
Zavod hazırlığı
Tam zavod hazırlığında seksiyalar, sürətli montaj. Parametrlər kataloq və kommersiya təklifi ilə dəqiqləşdirilir.
Tətbiq konteksti
METAENERGY tökmə izolyasiyalı cərəyan ötürücü — 10 kV-a qədər, IP68, yarımstansiyalar və ağır şərait üçün. Kabel traslarının istismar və ya qabaritlərlə öhdəsindən gəlmədiyi yerlərdə tələb olunur. Sifarişçilər — yarımstansiya sahibləri, enerji xidməti və elektromontaj təşkilatları, neft-qaz, kimya, metallurgiya və nəqliyyat infrastrukturu obyektləri.
Tipik çağırışlar
- Kabel traslarının dəyişdirilməsi qabaritlər, dayaqlar və trayektoriya üzrə məhdudiyyətlərə toqquşur.
- Nəmlik, toz, aqressiv mühit üçün sənədli təsdiqli icra tələb olunur.
- Texniki tapşırığın yanğın tələbləri yalnız tam təsdiq komplekti və aktual pasportla ödənilir.
- MVA/MVS aşağı gərginlik paylaması ilə düzgün birləşmə zəruridir.
METAENERGY həlli
- IP68 tökmə izolyasiyalı cərəyan ötürücü, ehtiyat və dayaqlar nəzərə alınmaqla layihə üzrə quraşdırılır.
- Korpus kimyəviyyə, ultrabənövşəyiyə, təzyiq altında yumaya davamlıdır. Xüsusiyyətlər pasportla təsdiqlənib.
- Yanğın işqabiliyyəti ən azı 240 dəq — pasporta görə. Pasport və kataloq — qəbul üçün.
- MVA və MVS şin ötürücüləri ilə layihə həlləri və kataloq üzrə birbaşa birləşmə.
Nə vaxt cərəyan ötürücü seçilir
Əgər kabel sistemi tələb olunan IP68 mühafizə dərəcəsini, kimyəvi davamlılığı və ya yanğın göstəricilərini təmin etmirsə, layihə təşkilatları tökmə cərəyan ötürücünü nəzərdən keçirir. Bu kompakt qapalı yarımstansiyalarda, avadanlığın yüksək sıxlıqla yenidən qurulmasında və məhdud montaj məkanı şəraitində tətbiq olunur.
Cərəyan ötürücü 10 kV-a qədər generasiya və paylama dövrələrində, 6300 A-a qədər nominal cərəyanlarda tətbiq edilir. Sistemin xidmət müddəti — tipə görə pasportla; bir sıra icralar üçün analoq şəraitdə kabel xətlərinin uzunmüddətli istismarı ilə müqayisə edilən resurs elan edilib.
Aşağıda — STA və STS cərəyan ötürücü xətləri (10 kV-a qədər, IP68). 1 kV-a qədər IP68 tökmə şin ötürücü — ayrı SVA/SVS xətti; aşağıda nomenklatura blokunda istinad.
Məhsullar
METAENERGY tökmə izolyasiyalı cərəyan ötürücülər keçirici materialına görə iki icrada buraxılır — alüminium və mis. Hər iki seriya IP68 mühafizə dərəcəsinə malikdir, zavod hazırlığı seksiyalarından quraşdırılır və MVA/MVS şin ötürücüləri ilə uyğundur.
Hər bir seriya 1L, 2L, 3L komplektləşmələrində 800-dən 6300 A-dək nominal cərəyanları olan seksiyaları əhatə edir. Konkret seksiya növləri və artikullar müəssisənin kataloqu üzrə.
STA

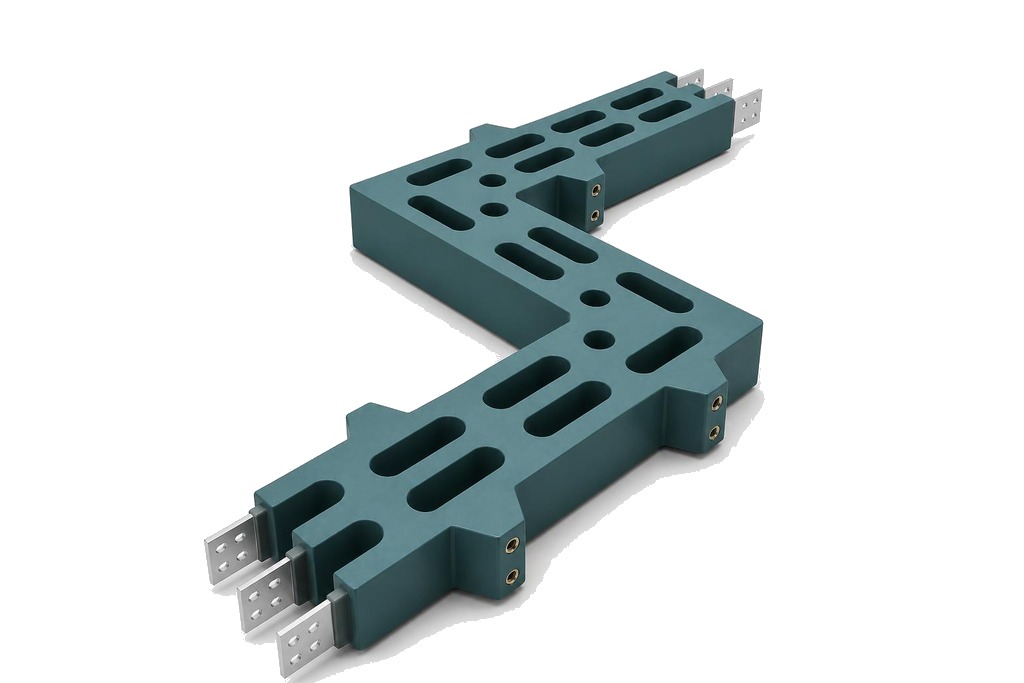

STA tökmə izolyasiyalı cərəyan ötürücü (alüminium keçiricilər)
10 kV-dək gərginliyə görə. Alüminiumdan keçiricilər, IP68 kompaund korpus. Yarımstansiyalar, generasiya, ağır sənaye üçün.
- Mühafizə dərəcəsi IP68
- MVA şin ötürücüləri ilə birləşmə
- Korpus vasitəsilə istilik sovurulması — pasport üzrə
- Yanğın zamanı işqabiliyyəti ən azı 240 dəqiqə — pasport üzrə
Artikul 98ab8c şablonu üzrə formalaşır, burada a — nominal cərəyan kodu, b — komplektləşmə növü, c — seksiya nömrəsi. Dəqiq şərh kataloqda.
STS

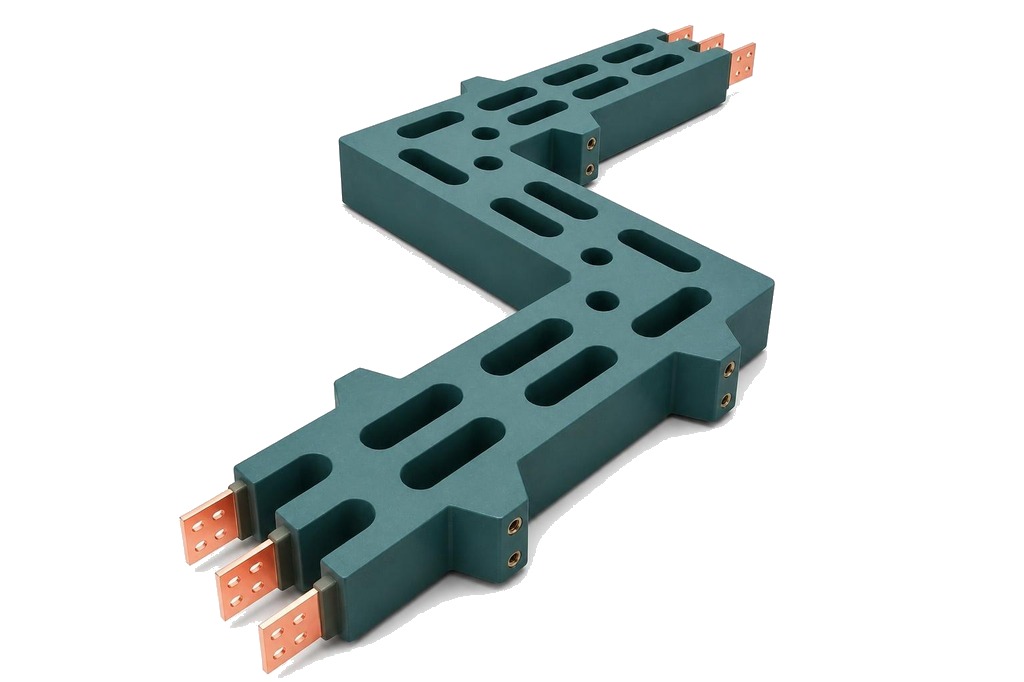

STS tökmə izolyasiyalı cərəyan ötürücü (mis keçiricilər)
10 kV-dək gərginliyə görə. Mis keçiricilər, IP68 tökmə korpus. Keçiriciliyə yüksək tələblərlə və minimal itkilərlə obyektlər üçün.
- Mühafizə dərəcəsi IP68
- MVS şin ötürücüləri ilə birləşmə
- Kimyəvi davamlılıq və ultrabənövşəyiyə qarşı davamlılıq — kataloq üzrə
- Yanğına davamlılıq — pasport və kommersiya təklifi üzrə
Artikul formatı 99ab8c. Nominal cərəyan, komplektləşmə və seksiya növü kataloq üzrə seçilir. Layihə üzrə icraları.
Tipölçülər və seçim
METAENERGY cərəyan ötürücülərinin nominal cərəyanları. Konkret icra və dəqiq göstəricilər pasport və kataloq üzrə.
Nominal cərəyanlar sırası (məlumat xarakteri)
| Nominal cərəyan, A | Qeyd |
|---|---|
| 800, 1000, 1250, 1600, 2000 | Layihələndirmə üçün baza göstəriciləri |
| 2500, 3200, 4000 | Paylayıcı şəbəkələr üçün tipik |
| 5000, 6300 | Gücləndirilmiş icraları, kataloq üzrə dəqiqləşdirin |
Kabel sistemi ilə müqayisə
Tökmə izolyasiyalı cərəyan ötürücünün ənənəvi kabel trassasından əsas istismar fərqləri. Məlumatlar məhsulun kataloq və pasportu üzrə verilmişdir.
| Parametr | Kabel sistemi | METAENERGY IP68 cərəyan ötürücü |
|---|---|---|
| Mühafizə dərəcəsi | İcradan asılıdır, adətən IP68-dən aşağı | IP68 (tozdan və sudan tam mühafizə) |
| Yanğına davamlılıq | Kabelin növü və keçidlərlə müəyyən edilir | Yanğın zamanı işqabiliyyəti ən azı 240 dəqiqə, pasport üzrə |
| Kimyəvi və ultrabənövşəyi davamlılığı | Əlavə örtüklər tələb edir | Davamlılıq təsdiqlənib, korpus reagentlərə və ultrabənövşəyi şüalara davamlıdır |
| Montaj | Çəkilmə və hazırlanma üçün əhəmiyyətli vaxt | Tam zavod hazırlığı olan seksiyalar, layihəyə görə montaj (vaxt və qənaət kommersiya təklifinə görə) |
| İstifadə müddəti | Istismar şəraitindən asılıdır — kabel xəttinin pasportuna görə | Cərəyan ötürücü tipinin pasportuna görə; konkret qiymət — konstruktor sənədlərində və məhsul pasportunda |
| MVA/MVS ilə birləşmə | Keçid qovşaqları tələb olunur | Kataloq və layihə həllərinə görə birləşmə |
Tam zavod hazırlığı
Cərəyan ötürücünün hər seksiyası montaja hazır vəziyyətdə təchiz edilir. Xüsusiyyətlər pasport və kataloqda sabitləşdirilir — layihənin razılaşdırılması üçün əsas.
Üstünlüklər
Tökmə izolyasiyalı cərəyan ötürücü təkcə elektrik parametrlərinin deyil, həm də mühitə davamlılığın və montajın sadəliyinin vacib olduğu məsələləri həll edir.
Aşağı gərginlik paylamasına inteqrasiya
Magistral şin ötürücülər MVA və MVS ilə layihə həllərinə görə birləşmə, razılaşdırılmış geometriyada lazımsız keçid elementləri olmadan. Keçiricilər və birləşmə qovşaqları layihələndirmə mərhələsində razılaşdırılır.
Təsdiq edilmiş xüsusiyyətlər
Korpus vasitəsilə istilik kənarlaşdırılması, yanğına davamlılıq, mexaniki möhkəmlik — göstəricilər məhsul pasportunda sabitləşdirilib. Qəbul sınaqlarının həcmi layihə və texniki tapşırıqla müəyyən edilir.
Ağır şəraitdə iş
Korpus yanmağı dəstəkləmir, gəmiricilərə davamlıdır, dartı yaratmır. Arktika və səhra daxil olmaqla geniş iqlim zonalarında tətbiq olunur — icra formasının pasportuna görə.
Layihələndirici üçün əlavə
Çevik şinlər
Cərəyan ötürücünün tərkibində istilik genişlənmələrinin və vibrasiyaların kompensasiyası üçün çevik şinlər nəzərdə tutulub. Parametrlər sifarişlə.
Yanğından qoruyucu maneə
Tikinti konstruksiyalarından keçərkən layihəyə görə yanğından qoruyucu keçidlər və ya maneələr tətbiq edilir. Yanğına davamlılıq tələbləri pasportla təsdiq edilir.
Şin kompensatorları
Alüminium kompensatorlar KŞA — şin ötürücü sistemlərində temperatur uzanmalarının kompensasiyası üçün. Uyğunluq kataloq üzrə dəqiqləşdirilir.
Seksiyalar və konfiqurasiyalar
Düz, bucaqlı, flanslı girişlər, birləşdirici bloklar — seksiyaların bütün nomenklaturası müəssisənin kataloqu üzrə seçilir. Komplektləşdirmə 1L, 2L, 3L.
MVA/MVS ilə birləşmə
1 kV MVA və MVS seriyalı şin ötürücülər cərəyan ötürücü ilə layihə həlləri və kataloqa görə birləşir. Geometriya və qovşaqlar layihələndirmə mərhələsində razılaşdırılır.
Pasport və qəbul
Hər məhsul üçün layihənin texniki tapşırığı üçün yanğın və istismar xüsusiyyətləri olan aktual pasport təqdim edilir.
METAENERGY nomenklaturasında yeri
Tökmə izolyasiyalı cərəyan ötürücülər 1 kV-dan 10 kV-a qədər həlləri əhatə edən METAENERGY güc xətləri sisteminin bir hissəsidir.
1 kV-a qədər magistral şin ötürücülər IP55/IP66
MVA (Al) və MVS (Cu)
88xx və 89xx seriyalarının artikulları. Aşağı gərginlik paylamasının əsası.
1 kV-a qədər tökmə şin ötürücülər IP68
SVA (Al) və SVS (Cu)
Aşağı gərginlik tökmə şin ötürücü IP68 1000 V-a qədər. Cərəyan ötürücü ilə eyni korpus texnologiyası; gərginlik sinfi — 1 kV-a qədər.
Tökmə izolyasiyalı cərəyan ötürücülər 10 kV-a qədər IP68
STA (Al) və STS (Cu)
Generasiya, yarımstansiyalar və sənaye üçün orta gərginlik cərəyan ötürücüləri qrupu. Aşağı gərginlik tərəfində MVA/MVS ilə birləşir.
