Токопровод с литой изоляцией до 10 кВ IP68
Для подстанций, энергоблоков и промышленных электроустановок в тяжёлых условиях
Ключевые особенности
Химическая стойкость
Устойчивость к агрессивным средам, ультрафиолету, грызунам. Исполнение под проект.
Пожарная безопасность
Сохранение работоспособности при пожаре не менее 240 мин — по паспорту.
Заводская готовность
Секции полной заводской готовности, быстрый монтаж. Параметры уточняются по каталогу и КП.
Контекст применения
Токопроводы с литой изоляцией METAENERGY востребованы там, где кабельные трассы не справляются с условиями эксплуатации или не проходят по габаритам. Заказчики — владельцы подстанций, энергосервисные и электромонтажные организации, объекты нефтегаза, химии, металлургии и транспортной инфраструктуры.
Типовые вызовы
- Замена кабельных трасс упирается в ограничения по габаритам, опорам и траектории.
- Требуется исполнение под влагу, пыль, агрессивную среду с документальным подтверждением.
- Пожарные требования ТЗ закрываются только полным комплектом подтверждений и актуальным паспортом.
- Необходима корректная стыковка с низковольтным распределением МВА/МВС.
Решение METAENERGY
- Токопровод с литой изоляцией IP68, монтируется по проекту с учётом задела и опор.
- Корпус стоек к химии, ультрафиолету, мойке под давлением. Характеристики подтверждены паспортом.
- Пожарная работоспособность не менее 240 мин — по паспорту. Паспорт и каталог — для приёмки.
- Прямая стыковка с шинопроводами МВА и МВС по проектным решениям и каталогу.
Когда выбирают токопровод
Если кабельная система не обеспечивает требуемую степень защиты IP68, химическую стойкость или пожарные показатели, проектные организации рассматривают литой токопровод. Это применимо на компактных закрытых подстанциях, при реконструкции с высокой плотностью оборудования и в условиях ограниченного монтажного пространства.
Токопровод применяют в цепях генерации и распределения до 10 кВ, на номинальные токи вплоть до 6300 А. Срок службы системы — по паспорту на тип; для ряда исполнений заявлен ресурс, сопоставимый с длительной эксплуатацией кабельных линий в аналогичных условиях.
Ниже представлены линейки токопроводов с литой изоляцией СТА и СТС. Каждое исполнение — под проект с паспортом и каталогом.
Продукция
Токопроводы с литой изоляцией METAENERGY выпускаются в двух исполнениях по материалу проводников — алюминий и медь. Обе серии имеют степень защиты IP68, монтируются из секций заводской готовности и совместимы с шинопроводами МВА/МВС.
Каждая линейка включает секции с номинальными токами от 800 до 6300 А в компоновках 1L, 2L, 3L. Конкретные типы секций и артикулы — по каталогу предприятия.
СТА

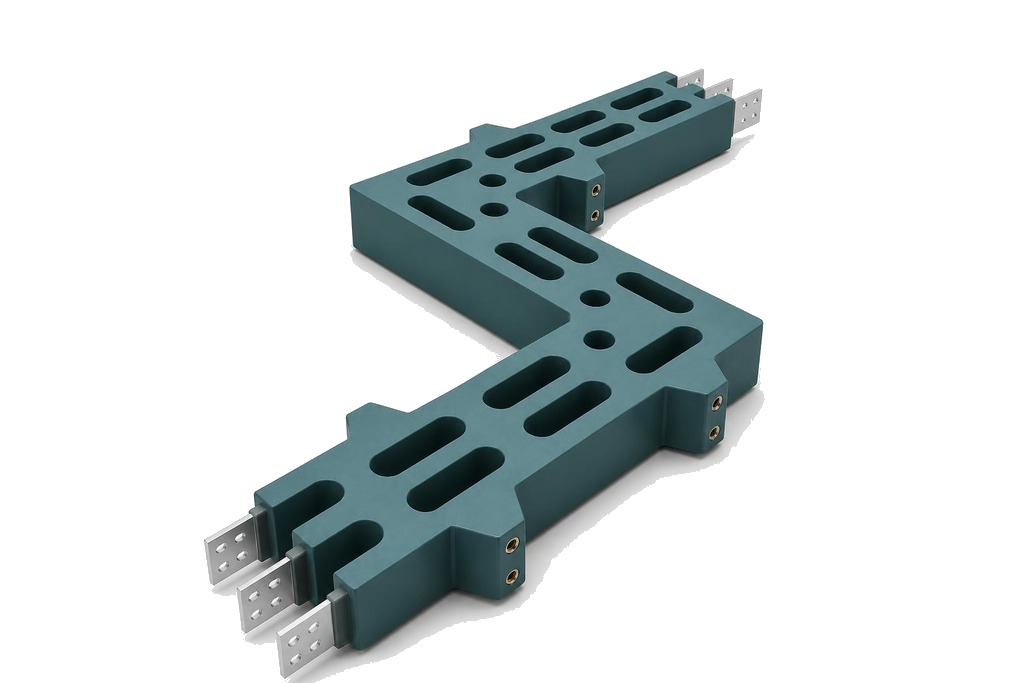

Токопровод с литой изоляцией СТА (алюминиевые проводники)
На напряжение до 10 кВ. Проводники из алюминия, корпус из компаунда IP68. Для подстанций, генерации, тяжёлой промышленности.
- Степень защиты IP68
- Стыковка с шинопроводами МВА
- Отвод тепла через корпус — по паспорту
- Работоспособность при пожаре не менее 240 мин — по паспорту
Артикул формируется по шаблону 98ab8c, где a — код номинального тока, b — тип компоновки, c — номер секции. Точную расшифровку см. в каталоге.
СТС

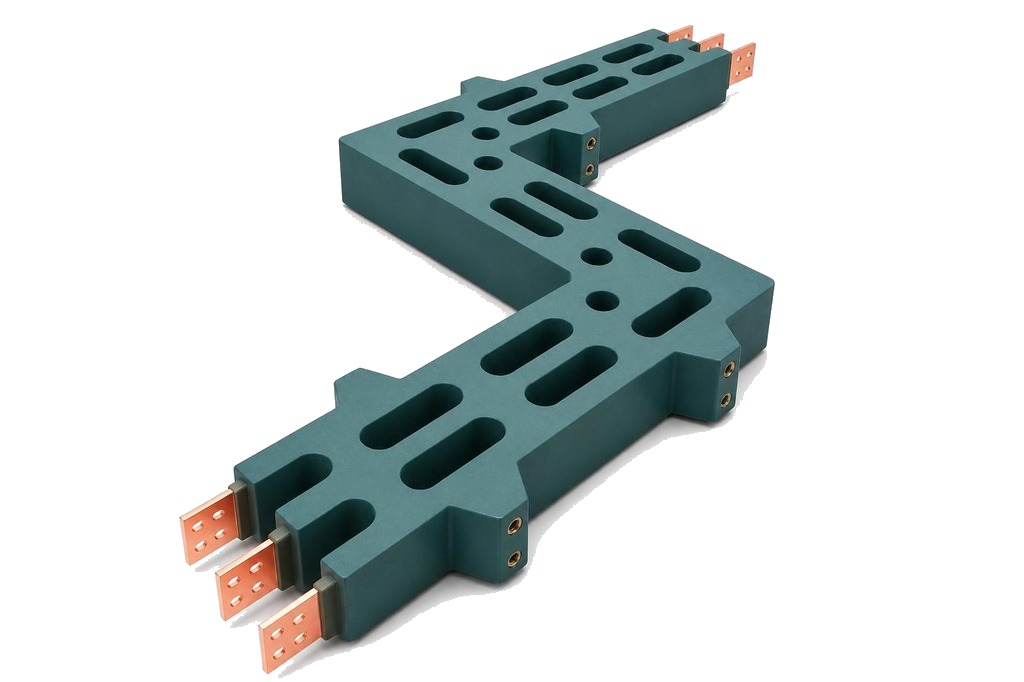

Токопровод с литой изоляцией СТС (медные проводники)
На напряжение до 10 кВ. Медные проводники, литой корпус IP68. Для объектов с повышенными требованиями к проводимости и минимальными потерями.
- Степень защиты IP68
- Стыковка с шинопроводами МВС
- Химическая стойкость и устойчивость к ультрафиолету — по каталогу
- Пожарная стойкость — по паспорту и КП
Формат артикула 99ab8c. Номинальный ток, компоновка и тип секции подбираются по каталогу. Исполнения под проект.
Типоразмеры и подбор
Номинальные токи токопроводов METAENERGY. Конкретное исполнение и точные значения — по паспорту и каталогу.
Ряд номинальных токов (справочно)
| Номинальный ток, А | Примечание |
|---|---|
| 800, 1000, 1250, 1600, 2000 | Базовые значения для проектирования |
| 2500, 3200, 4000 | Типовые для распределительных сетей |
| 5000, 6300 | Усиленные исполнения, уточнять по каталогу |
Сравнение с кабельной системой
Ключевые эксплуатационные отличия токопровода с литой изоляцией от традиционной кабельной трассы. Данные приведены по каталогу и паспорту продукции.
| Параметр | Кабельная система | Токопровод METAENERGY IP68 |
|---|---|---|
| Степень защиты | Зависит от исполнения, обычно ниже IP68 | IP68 (полная защита от пыли и воды) |
| Пожарная стойкость | Определяется типом кабеля и проходками | Работоспособность при пожаре не менее 240 мин, по паспорту |
| Химическая и УФ стойкость | Требует дополнительных оболочек | Стойкость подтверждена, корпус устойчив к реагентам и ультрафиолету |
| Монтаж | Значительное время прокладки и разделки | Секции полной заводской готовности, монтаж по проекту (время и экономия по КП) |
| Срок службы | Зависит от условий эксплуатации — по паспорту кабельной линии | По паспорту на тип токопровода; конкретное значение — в КД и паспорте изделия |
| Стыковка с МВА/МВС | Требуются переходные узлы | Стыковка по каталогу и проектным решениям |
Полная заводская готовность
Каждая секция токопровода поставляется готовой к монтажу. Характеристики фиксируются в паспорте и каталоге — основа для согласования проекта.
Преимущества
Токопровод с литой изоляцией решает задачи, где важны не только электрические параметры, но и устойчивость к среде и простота монтажа.
Интеграция в низковольтное распределение
Стыковка с магистральными шинопроводами МВА и МВС по проектным решениям, без лишних переходников при согласованной геометрии. Проводники и узлы стыковки согласуются на этапе проектирования.
Подтверждённые характеристики
Отвод тепла через корпус, пожарная стойкость, механическая прочность — показатели зафиксированы в паспорте изделия. Объём приёмочных испытаний определяется проектом и ТЗ.
Работа в тяжёлых условиях
Корпус не поддерживает горение, стоек к грызунам, не создаёт тягу. Применим в широком диапазоне климатических зон, включая арктические и пустынные, — по паспорту на исполнение.
Дополнительно для проектировщика
Гибкие шины
В составе токопровода предусмотрены гибкие шины для компенсации тепловых расширений и вибраций. Параметры под заказ.
Огнезащитный барьер
При проходе через строительные конструкции применяются огнезащитные проходки или барьеры по проекту. Требования к огнестойкости подтверждаются по паспорту.
Компенсаторы шинные
Алюминиевые компенсаторы КША — для компенсации температурных удлинений в шинопроводных системах. Совместимость уточнять по каталогу.
Секции и конфигурации
Прямые, угловые, фланцевые вводы, соединительные блоки — вся номенклатура секций подбирается по каталогу предприятия. Компоновка 1L, 2L, 3L.
Стыковка с МВА/МВС
Шинопроводы 1 кВ серий МВА и МВС стыкуются с токопроводом по проектным решениям и каталогу. Геометрия и узлы согласуются на этапе проектирования.
Паспорт и приёмка
Для каждого изделия предоставляется актуальный паспорт с пожарными и эксплуатационными характеристиками для ТЗ проекта.
Место в номенклатуре METAENERGY
Токопроводы с литой изоляцией являются частью системы силовых линий METAENERGY, охватывающей решения от 1 кВ до 10 кВ.
Магистральные шинопроводы до 1 кВ IP55/IP66
МВА (Al) и МВС (Cu)
Артикулы серий 88xx и 89xx. Основа низковольтного распределения.
Литые шинопроводы до 1 кВ IP68
СВА (Al) и СВС (Cu)
Аналогичная технология корпуса, но для сетей до 1000 В. Отличаются от токопроводов классом напряжения.
Токопроводы с литой изоляцией до 10 кВ IP68
СТА (Al) и СТС (Cu)
Группа средневольтных токопроводов для генерации, подстанций и промышленности. Стыкуются с МВА/МВС на стороне низкого напряжения.
Смежные позиции на сайте METAENERGY: медные и алюминиевые шины, компенсаторы КША, гибкие ШМГИ и твёрдые ШМТИ/ШАТИ. Подбор — по страницам продукции и PDF-каталогам.
