Модульность
Отбор мощности на всей длине — точки подключения по проекту.
Отводные блоки METAENERGY для центров обработки данных
Модульные узлы отбора мощности ОБ-250М и AI-125M для питающих сетей машинного зала. Характеристики, таблицы подбора и области применения.
Ключевые особенности
Компактность
Корпуса для плотной упорядоченной компоновки машинного зала.
Гибкость
Перегруппировка и наращивание мощности без перекладки кабеля.
Обслуживаемость
Втычное подключение упрощает монтаж и обслуживание узлов.
Электропитание машинного зала ЦОД
В центрах обработки данных к системе электропитания предъявляют высокие требования по плотности распределения мощности, мобильности и обслуживаемости. Шинопроводная система METAENERGY с отводными блоками позволяет отбирать мощность в любой точке трассы и наращивать нагрузку без перекладки кабельных линий.
Кабельная система
- Ограниченная гибкость при изменении конфигурации стоек
- Рост объёма трасс при модернизации
- Сложнее сохранять компактность машинного зала
Шинопровод с отводными блоками
- Модульный отбор мощности на всей длине линии
- Перегруппировка и обслуживание без перекладки кабеля
- Компактная и упорядоченная система питания
Установка на распределительной линии
Отводные блоки втычного типа устанавливаются на специально предусмотренные окна отбора мощности прямых секций шинопровода. На участках с установленными блоками шаг отводов определяется проектом и габаритами выбранного блока.
Минимальный размер прямой секции с отводным блоком ОБ-250 — 1000 мм. Поставка возможна как с установленными автоматическими выключателями, так и без них.
Отводной блок — ключевой узел распределительного шинопровода. Он обеспечивает безопасный отбор мощности к стойкам, щитам и оборудованию машинного зала. METAENERGY поставляет компактные модульные блоки для номиналов до 250 А.
Продукция
На странице — модульные отводные блоки ОБ-250М и AI-125M для питающих сетей машинного зала. Номиналы, исполнения и комплектация подбираются под проект.
Фокус страницы: компактный AI-125M для точечных нагрузок и модульный ОБ-250М до 250 А. В таблицах подбора на этой же странице — смежные исполнения ОБ-250/ОБ-630. Типоразмер, исполнение и цвет корпуса — по проекту.

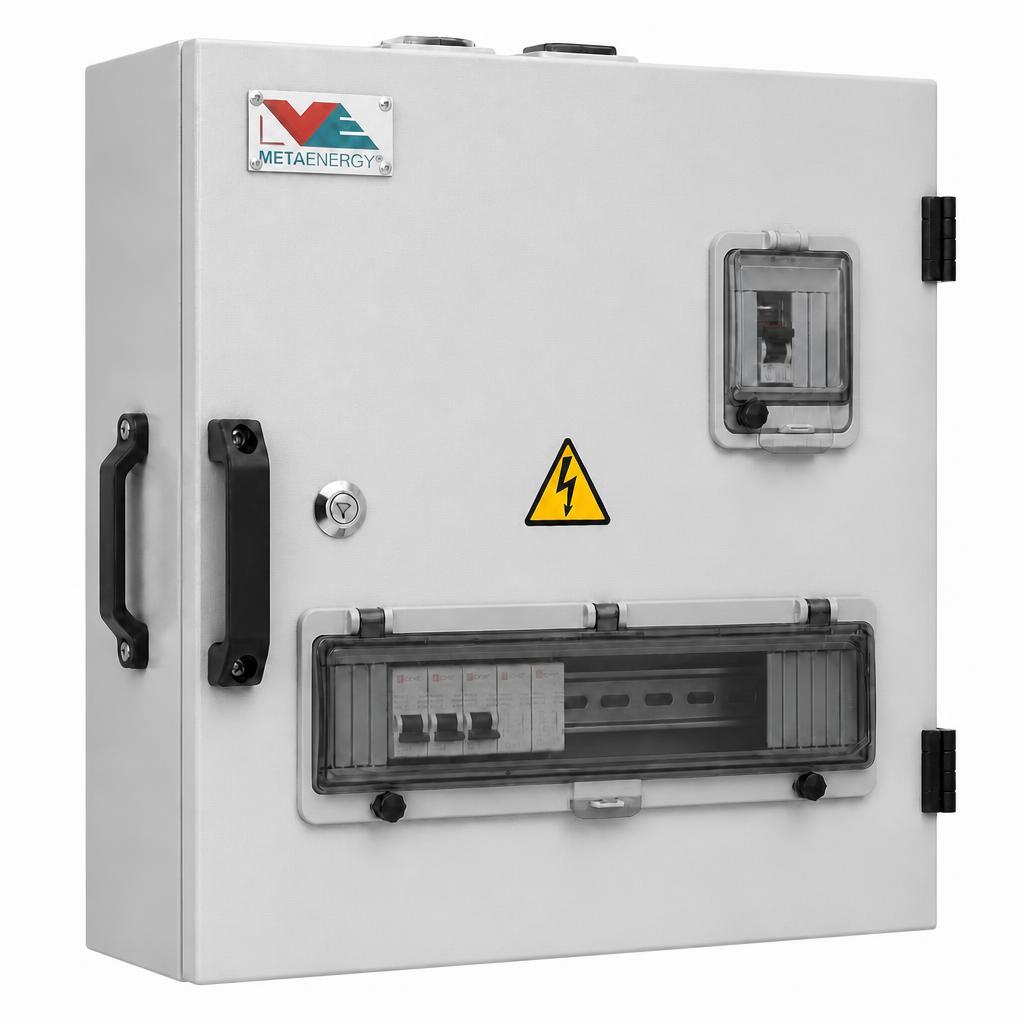

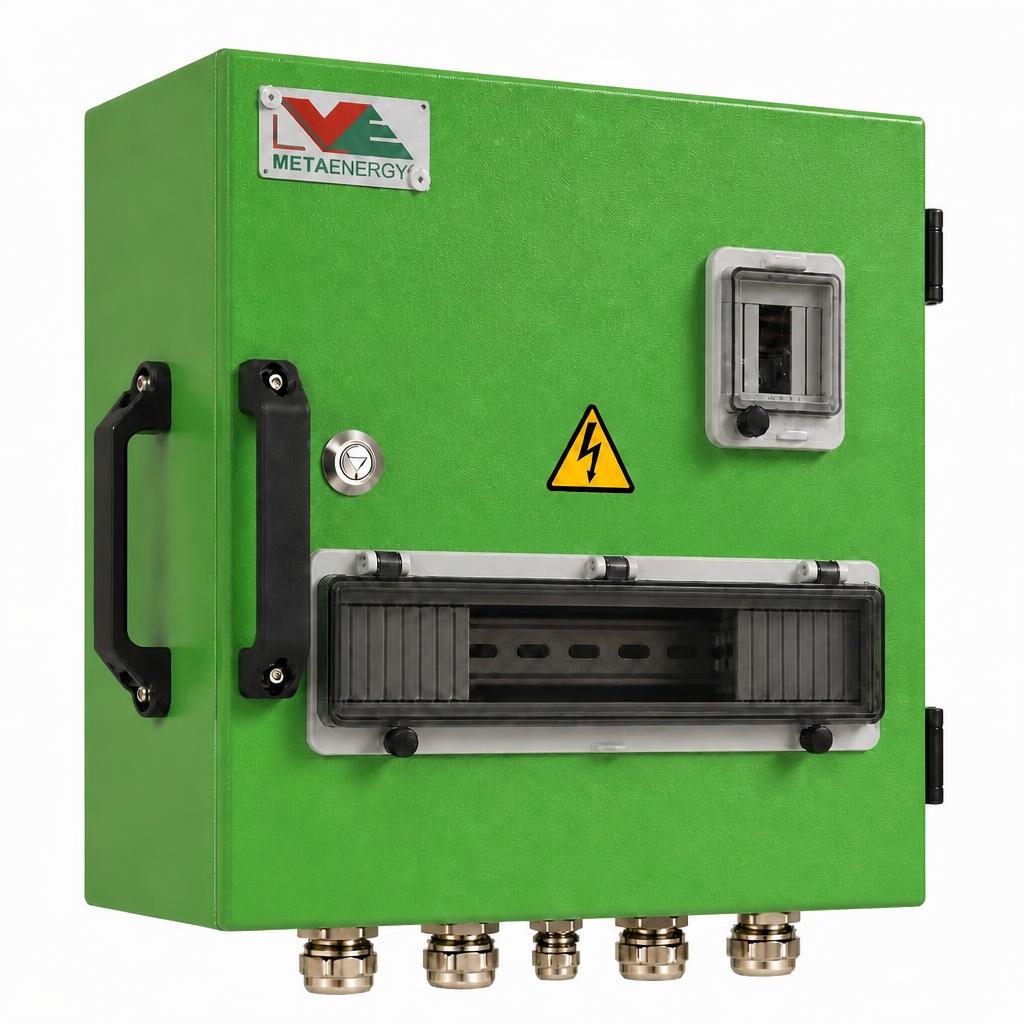

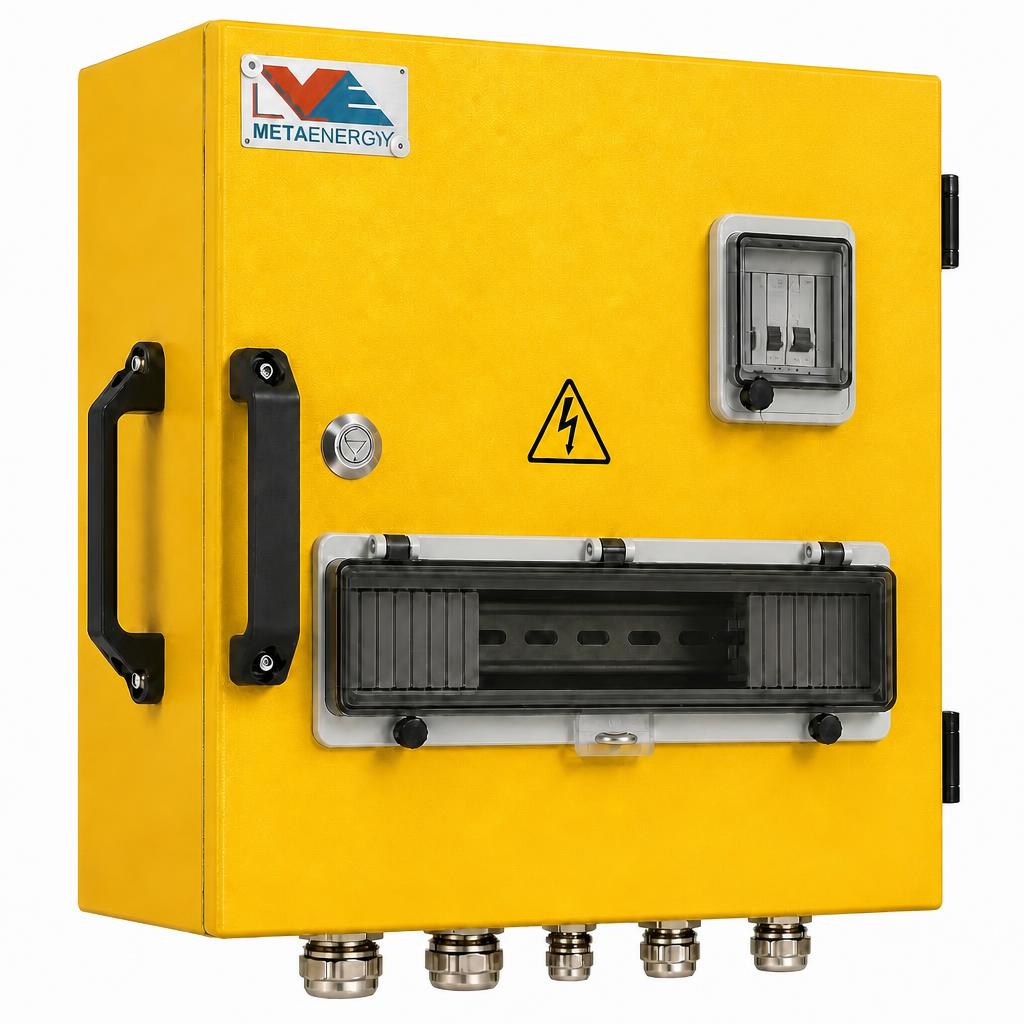

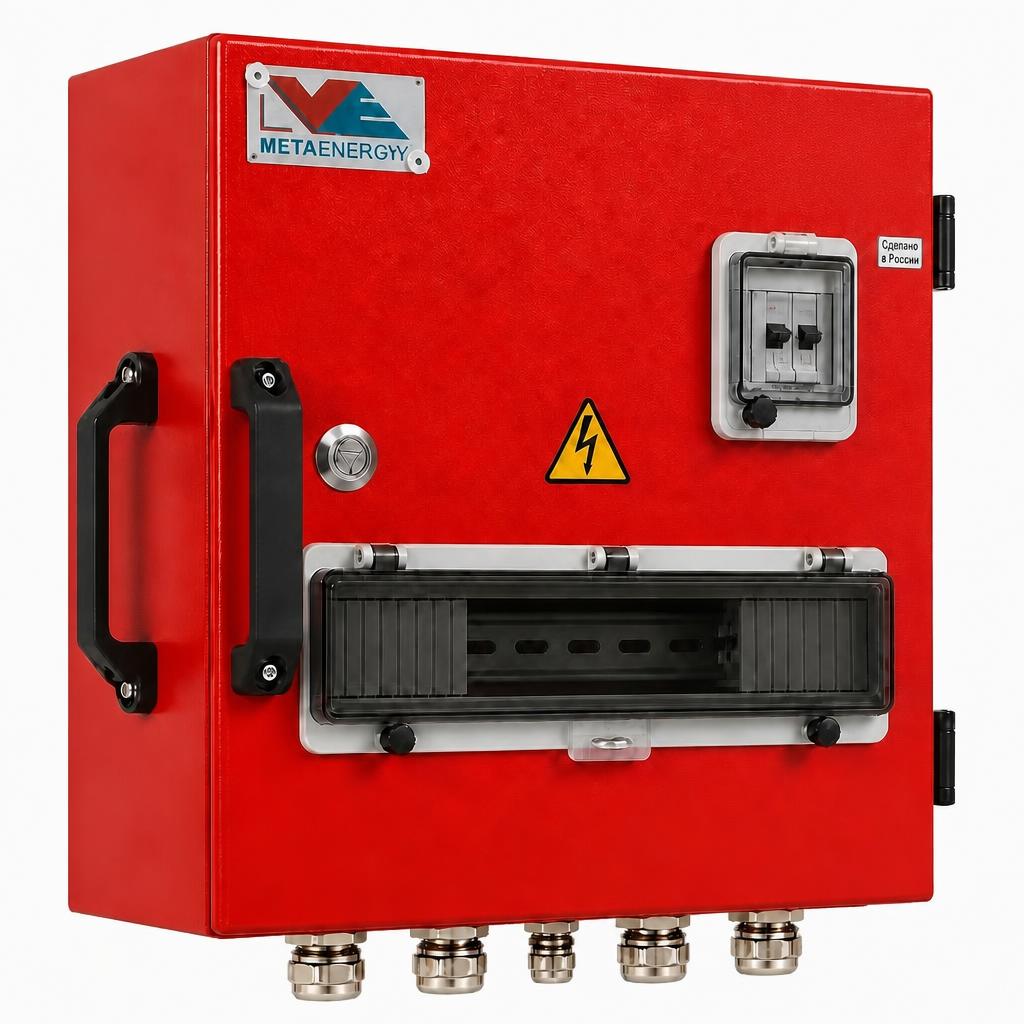

8701 02 02 · ОБ-250М
Отводной блок модульный для машинного зала
Компактный модульный блок для установки автоматических выключателей малой и средней мощности на распределительных линиях шинопровода. Втычное подключение к секции.
- Номинальный ток — семейство до 250 А
- Габарит корпуса 400×250×250 мм
- Конфигурация сальников MG — под кабель по проекту
- Цвет корпуса — по RAL (стандарт — RAL 7035)
Для проектировщика: количество и токи точек отбора, шаг отводов, тип кабельных вводов (MG-серия).

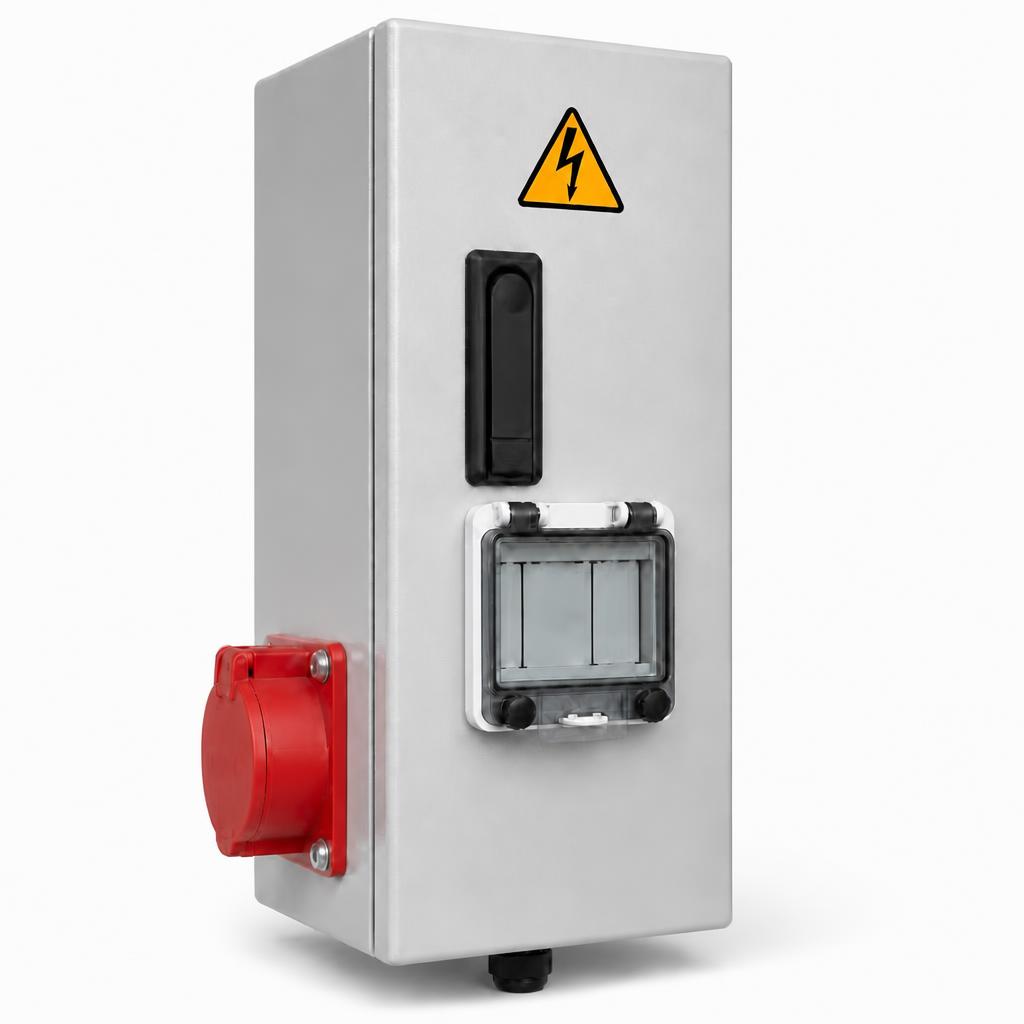

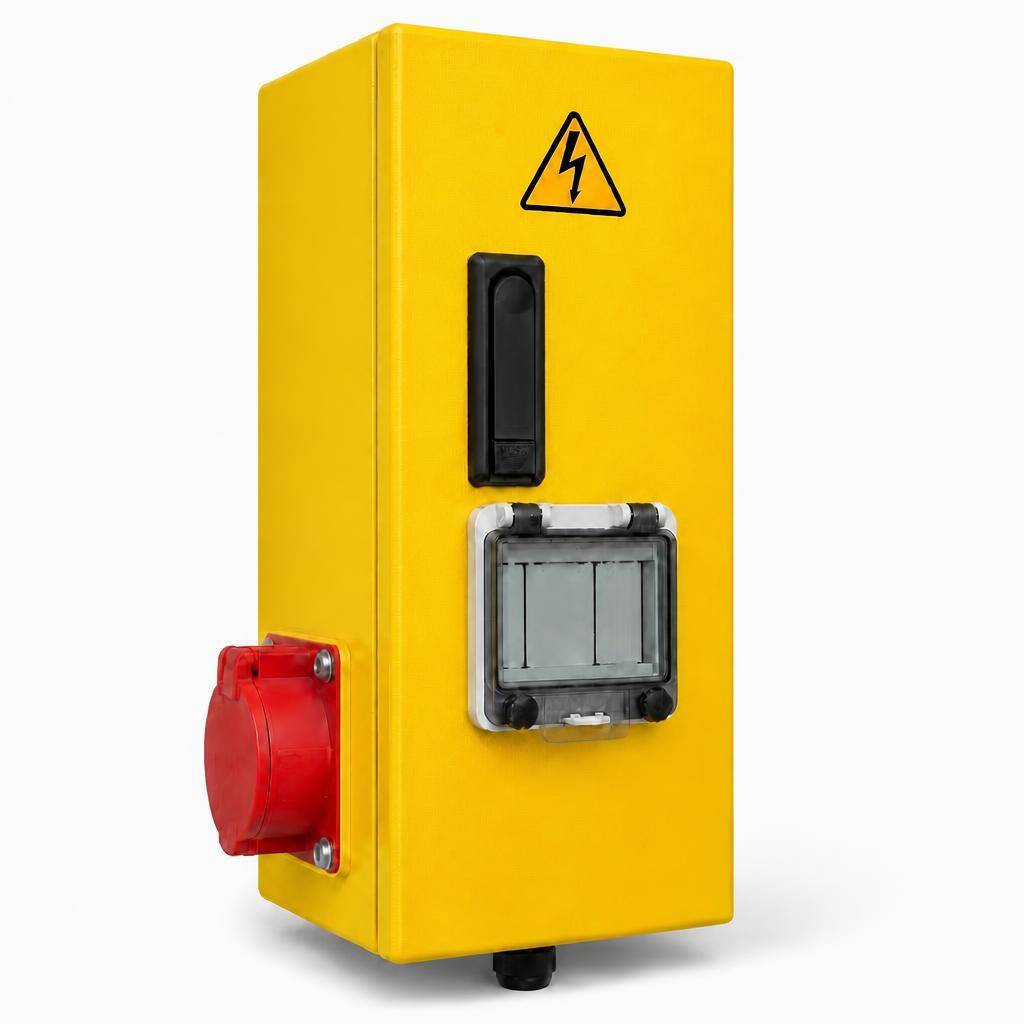

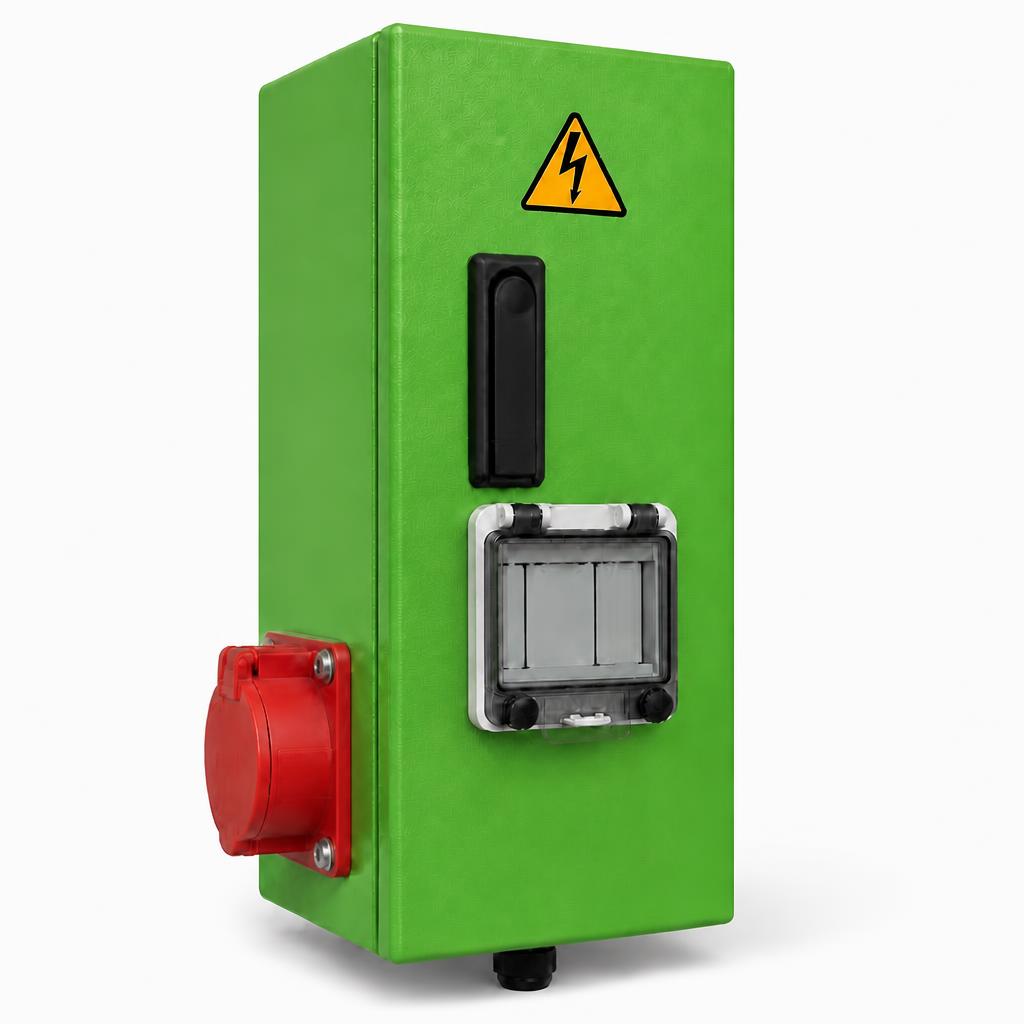

AI-125M · компактный отводной блок

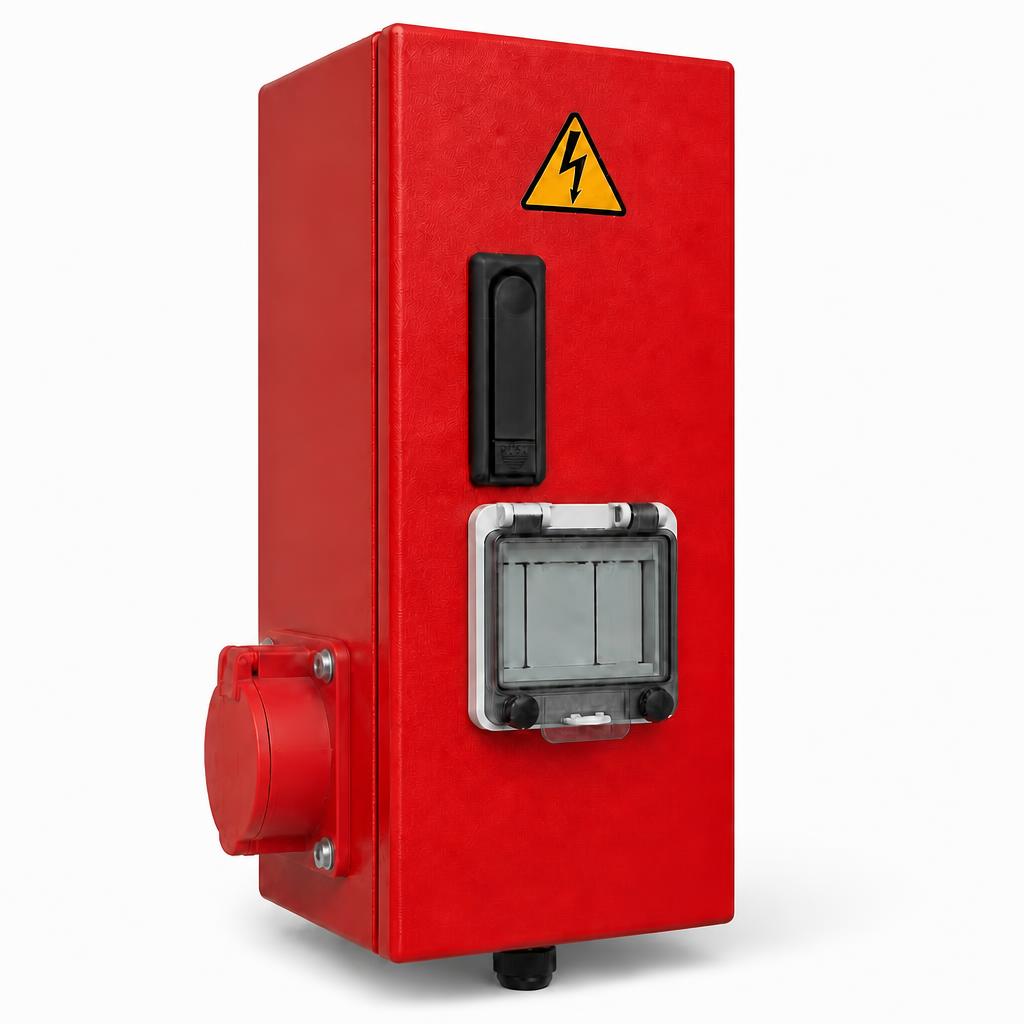

Отводной блок AI-125M
Компактный отводной блок для точек отбора малой мощности — стойки, распределительные щиты, вспомогательное оборудование машинного зала.
- Номинальный ток — до 125 А
- Габарит корпуса 428×140×135 мм
- Ручка PUSH, окно осмотра, розетка CEE, кабельный ввод
- Цвет корпуса — по RAL под задачу
Для проектировщика: плотность размещения отводов, тип нагрузки стоек, требования к кабельным вводам.
Типоразмеры и подбор
Типоразмеры отводных блоков и подбор кабельных вводов под проектную нагрузку.
Наименования и габариты
| Артикул | Наименование | Габарит корпуса, Д×Ш×В, мм |
|---|---|---|
| 8701 02 00 | Отводной блок ОБ-250 | 400×250×250 |
| 8701 02 01 | Отводной блок с рукояткой управления ОБ-250Р | 400×250×300 |
| 8701 02 02 | Отводной блок модульный ОБ-250М | 400×250×250 |
| 8701 06 00 | Отводной блок ОБ-630 | 550×330×280 |
| 8701 06 01 | Отводной блок с рукояткой управления ОБ-630Р | 550×330×330 |
Подбор кабеля и сальников (ОБ-250)
| Ток АВ | Сальники MG | Подключаемый кабель |
|---|---|---|
| 32–100 А | 5×(MG-16); 1×(MG-20…MG-50) | ВВГ-нг 1×3…1×16; КГ 5×6–5×16 |
| 125–160 А | 5×(MG-20); 1×(MG-50…MG-63) | ВВГ-нг 1×25 и 1×35; КГ 5×25–5×35 |
| 200–250 А | 5×(MG-25); 1×(MG-63) | ВВГ-нг 1×50 и 1×70; КГ 5×50–5×70 |
Сравнение моделей
Краткая справка для подбора типоразмера.
| Параметр | ОБ-250М | AI-125M |
|---|---|---|
| Назначение | Модульный отвод 125–250 А | Компактный отвод до 125 А |
| Габариты (Д×Ш×В), мм | 400×250×250 | 428×140×135 |
| Тип подключения | Втычной к секции шинопровода | Втычной к секции шинопровода |
| Модульность | До 8 АВ малой мощности | Компактное исполнение для точечных нагрузок |
| Область применения | Распределительные линии ЦОД, ГРЩ, промышленность | Питающие сети машинного зала, стойки, вспомогательные нагрузки |
| Артикул | 8701 02 02 | по запросу |
Отводные блоки ОБ-250М и AI-125M
Модульные узлы отбора мощности до 250 А — часть шинопроводной системы METAENERGY для питающих сетей машинного зала.
Преимущества в инфраструктуре ЦОД
Ключевые свойства отводных блоков для машинного зала.
Номиналы до 250 А
ОБ-250М — до восьми автоматов малой мощности на блок; AI-125M — компактный отвод для стоек и вспомогательных нагрузок.
Совместимость с шинопроводом
Работа в составе магистральных линий IP68 и распределительных сетей IP55 METAENERGY.
Комплектация под ТЗ
Уплотнение вводов, клеммы и герметизация узла — по техническому заданию проекта.
Дополнительно для проектировщика
Надёжный контакт
Медные клеммы с серебряным покрытием, гибкие шины для подключения автоматических выключателей.
Конфигурация под проект
Сальники, уплотнение вводов и комплектация подбираются под требования заказчика.
Комплексная система
Отводные блоки совместимы с магистральным и распределительным шинопроводом METAENERGY IP55 и IP68.
Заводская комплектация
Сальники, клеммы и герметизация узла согласуются до производства, что снижает объём доработок на объекте.
Документация
Спецификация, паспорт и чертежи узла — в комплекте поставки для проекта и монтажа.
Часть шинопроводной системы
Отводные блоки работают в составе шинопроводной системы METAENERGY — от магистральных линий IP68 до распределительных сетей IP55 в машинном зале.
Магистральные сети
1000–6300 А
Шинопровод с литой изоляцией IP68 — уличное и магистральное исполнение.
Распределительные сети
250–7500 А
Шинопровод в алюминиевом корпусе IP55 — магистральные и распределительные линии.
Питающие сети машинного зала
до 250 А
Модульные отводные блоки ОБ-250М и AI-125M для подключения серверного оборудования.
Подробнее о шинопроводных системах — в разделе шинопровода на этом сайте.
