Modulluq
Bütün uzunluq boyu güc seçimi — layihə üzrə qoşulma nöqtələri.
data-mərkəz üçün şaxələnmə blokları OB-250M və AI-125M
Şin ötürücüdə güc seçimi qovşağı
Əsas xüsusiyyətlər
Kompaktlıq
Maşın zalının sıx nizamlı quraşdırılması üçün korpuslar.
Çeviklik
Kabelin yenidən çəkilməsi olmadan yenidən qruplaşdırma və gücün artırılması.
Xidmət imkanı
Ştek qoşulması qovşaqların montajını və xidmətini asanlaşdırır.
data-mərkəz maşın zalının elektrik təchizatı
Məlumat emalı mərkəzlərində elektrik təchizatı sisteminə güc paylamasının sıxlığı, mobillik və xidmət imkanı üzrə yüksək tələblər qoyulur. METAENERGY şin ötürücü sistemi şaxələnmə blokları ilə maşın zalının trasının istənilən nöqtəsində güc seçməyə və kabel xətlərinin yenidən çəkilməsi olmadan yükü artırmağa imkan verir. Şin ötürücüdə qovşaq — OB-250M və AI-125M.
Kabel sistemi
- Dayaqların konfiqurasiyası dəyişdirildikdə məhdud çeviklik
- Modernləşdirmə zamanı trassa həcminin artması
- Maşın zalının kompaktlığını qorumaq daha çətindir
Şaxələnmə blokları ilə şin ötürücü
- Xəttin bütün uzunluğunda modul güc seçimi
- Kabelin yenidən çəkilməsi olmadan yenidən qruplaşdırma və xidmət
- Kompakt və nizamlı təchizat sistemi
Paylama xəttində quraşdırılma
Ştek tipli şaxələnmə blokları şin ötürücünün düz seksiyalarında xüsusi nəzərdə tutulmuş güc seçimi pəncərələrinə quraşdırılır. Quraşdırılmış bloklar olan sahələrdə şaxələrin addımı layihə və seçilmiş blokun qəbaritləri ilə müəyyən edilir.
OB-250 şaxələnmə bloku ilə düz seksiyanın minimal ölçüsü — 1000 mm. Təchizat həm quraşdırılmış avtomatik açarlarla, həm də onlarsız mümkündür.
Şaxələnmə bloku — paylama şin ötürücünün açar qovşağıdır. O, maşın zalının dayaqlarına, qalxanlarına və avadanlığına təhlükəsiz güc seçimini təmin edir. METAENERGY 250 A-a qədər nominallar üçün kompakt modul bloklar təchiz edir.
Məhsullar
Səhifədə — data-mərkəz maşın zalının qidalandırıcı şəbəkələri üçün modul şaxələnmə blokları OB-250M və AI-125M. Nominallar, icraları və komplektləşmə layihə üzrə seçilir.
Səhifənin fokusunda: nöqtəvi yüklər üçün kompakt AI-125M və 250 A-dək modul OB-250M. Eyni səhifədə seçim cədvəllərində — əlaqəli OB-250/OB-630 icraları. Ölçü, icra və korpusun rəngi — layihə üzrə.

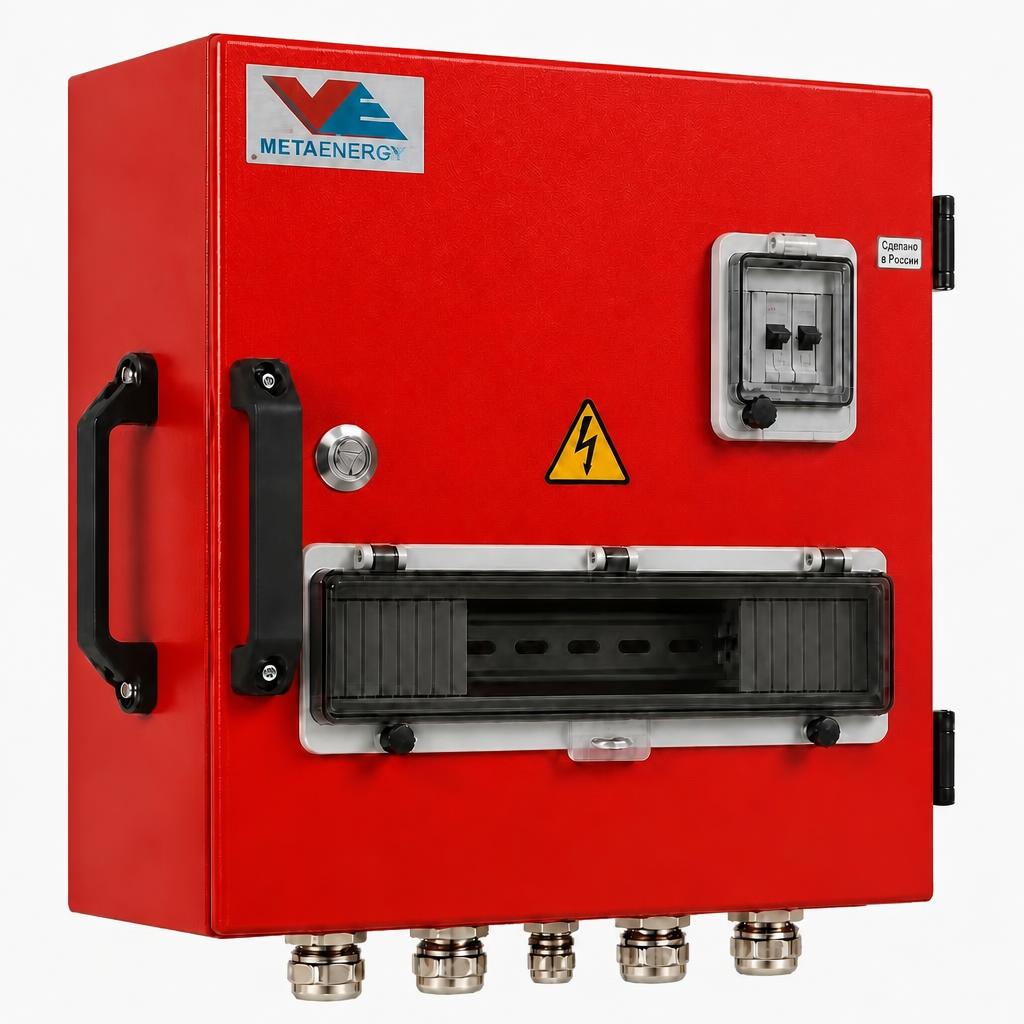

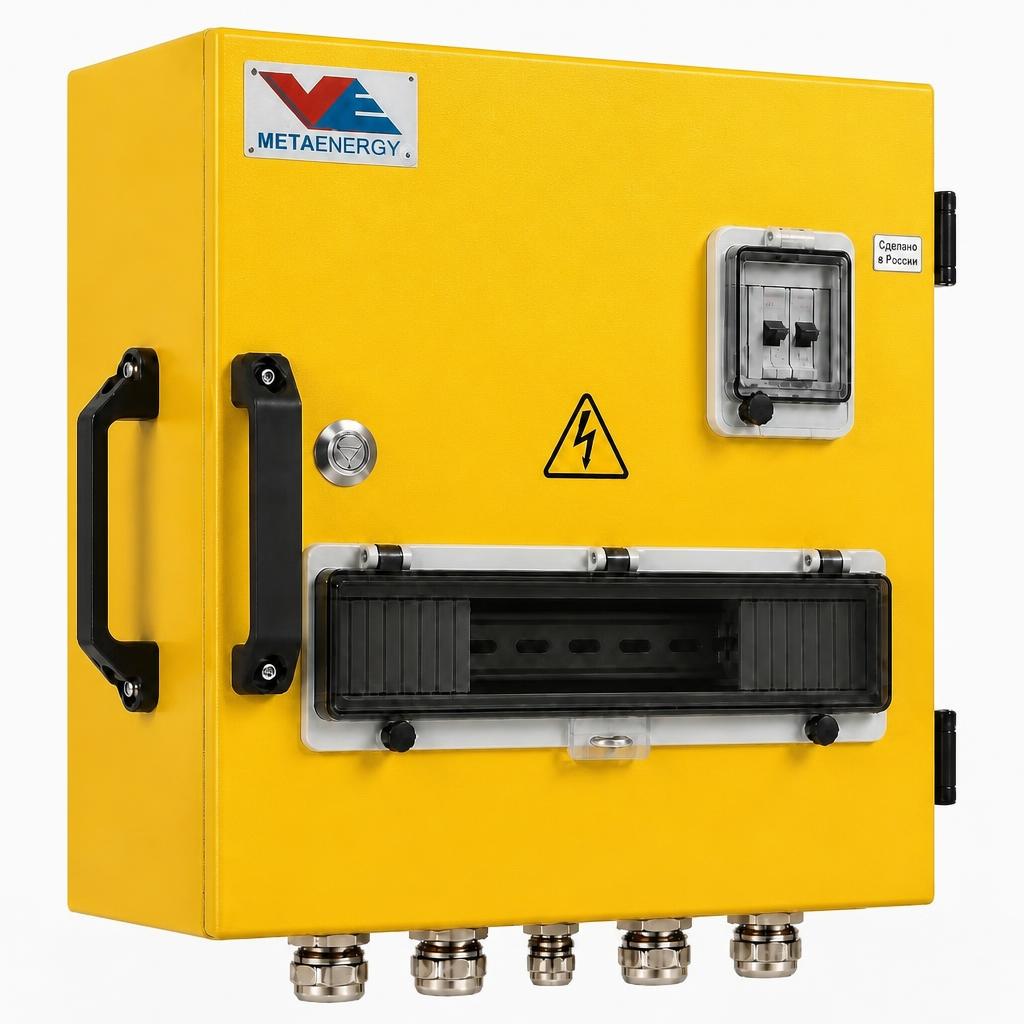

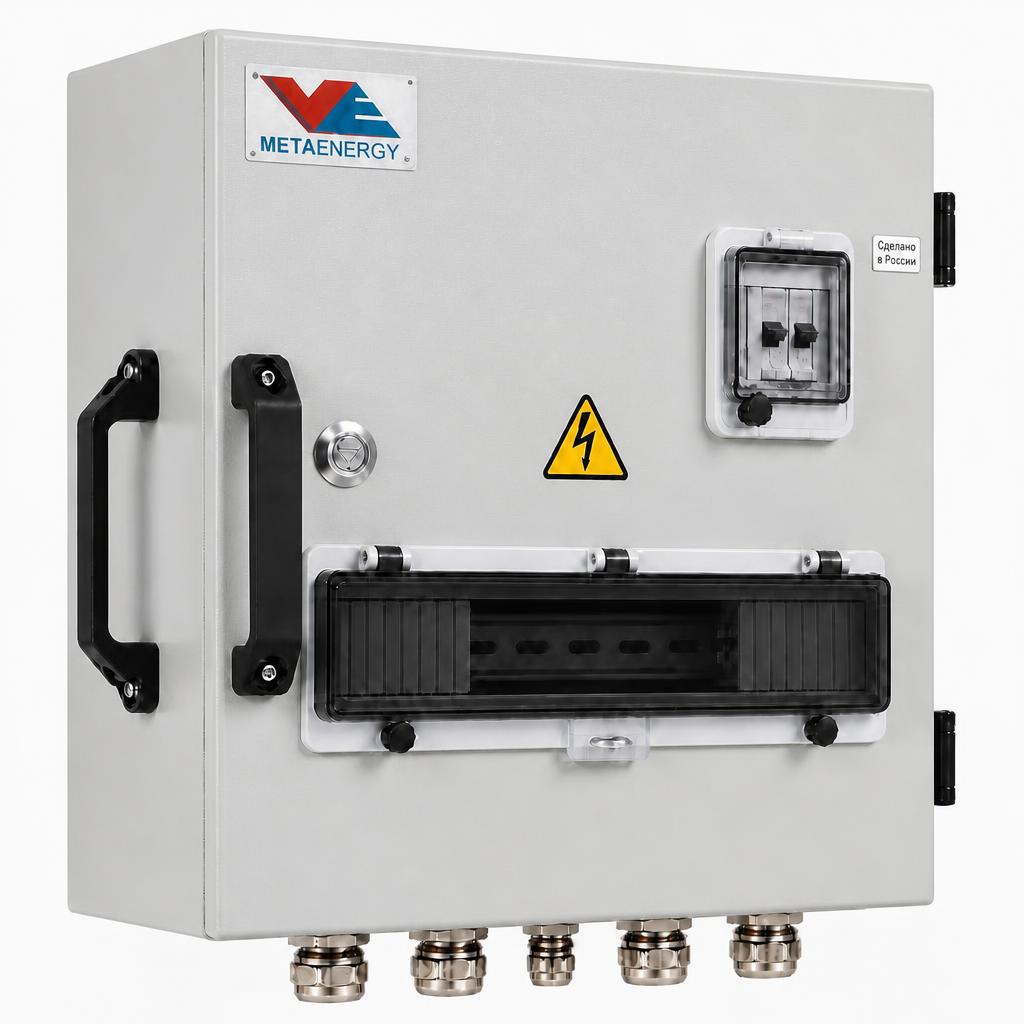

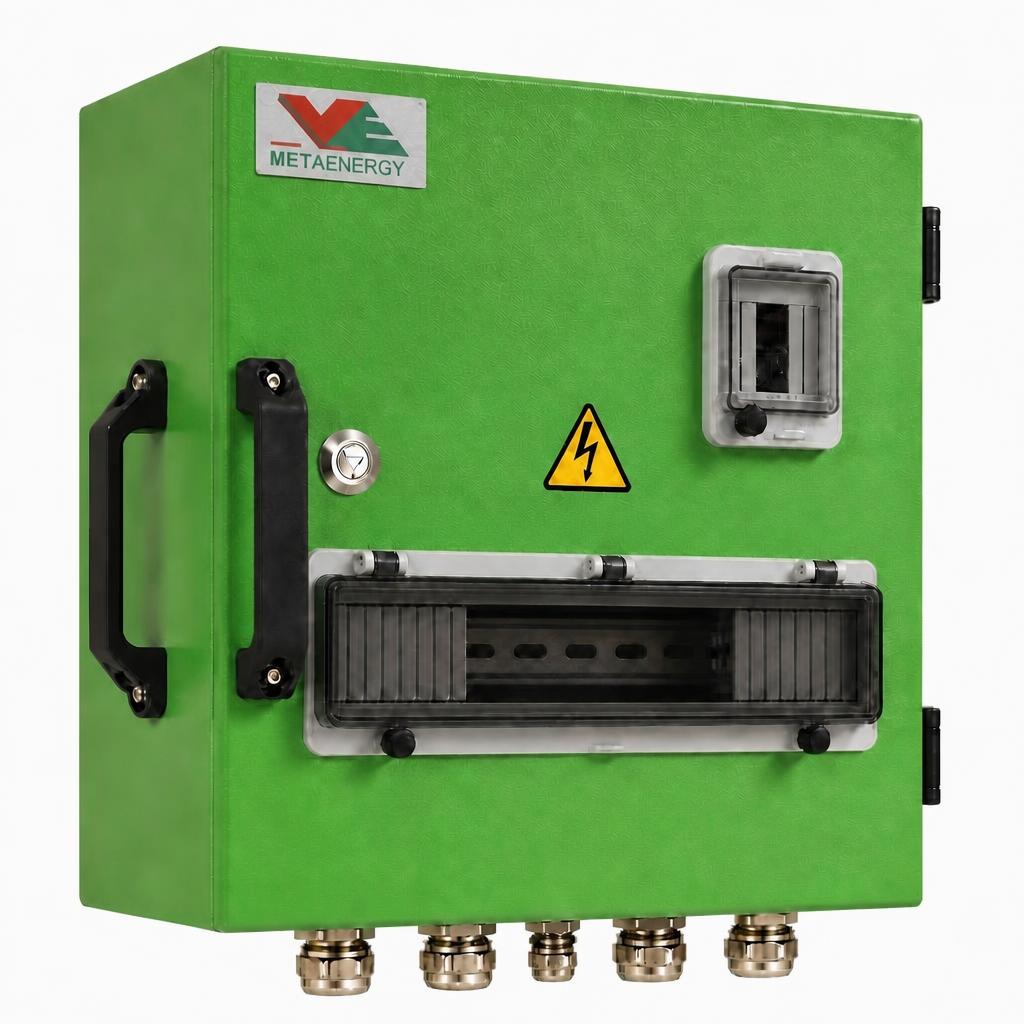

8701 02 02 · OB-250M
Maşın zalı üçün modul şaxələnmə bloku
Şin ötürücünün paylama xətlərində kiçik və orta gücə malik avtomatik ayırıcıların quraşdırılması üçün kompakt modul blok. Seksiyaya vtıçnı qoşulma.
- Nominal cərəyan — 250 A-dək ailə
- Korpusun ölçüsü 400×250×250 mm
- MG salniklərin konfiqurasiyası — layihə üzrə kabel üçün
- Korpusun rəngi — RAL üzrə (standart — RAL 7035)
Layihələndirici üçün: güc seçimi nöqtələrinin sayı və cərəyanları, şaxələnmələrin addımı, kabel girişlərinin növü (MG-seriya).

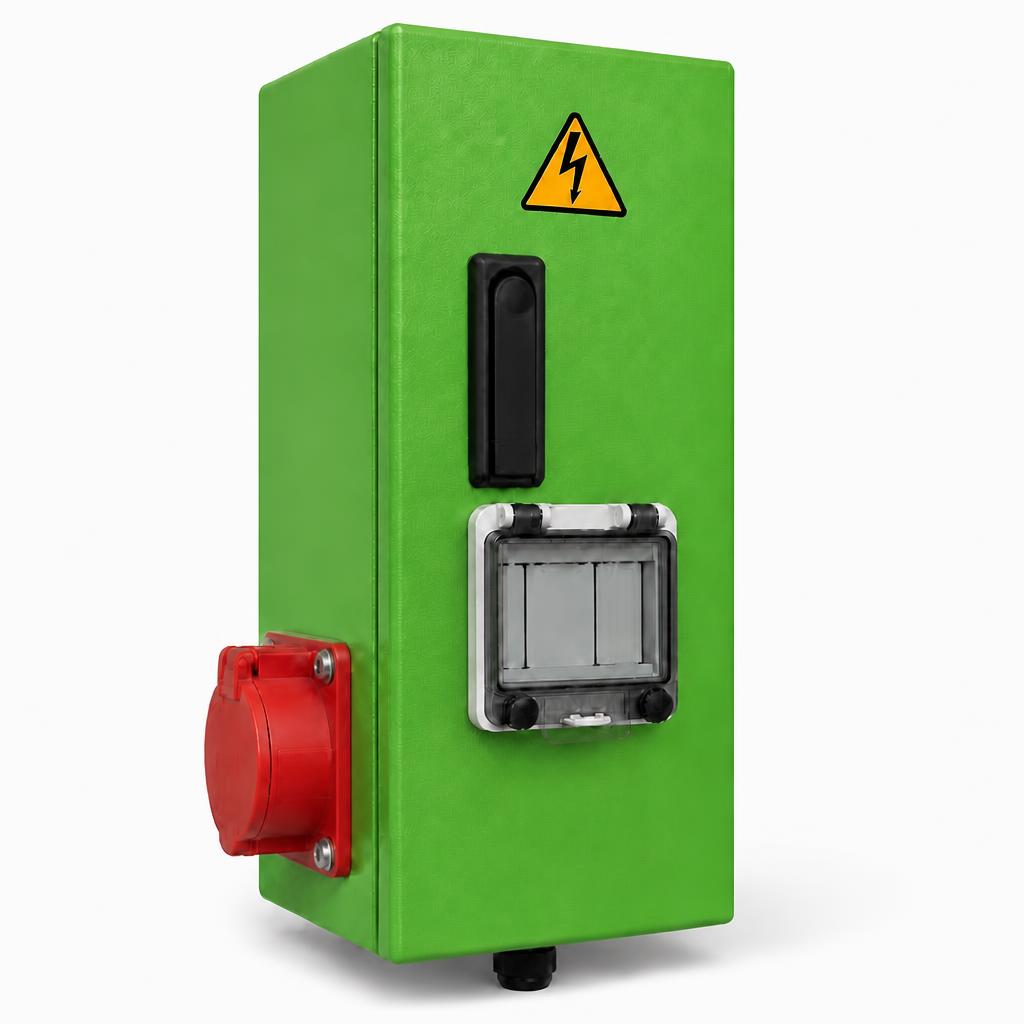

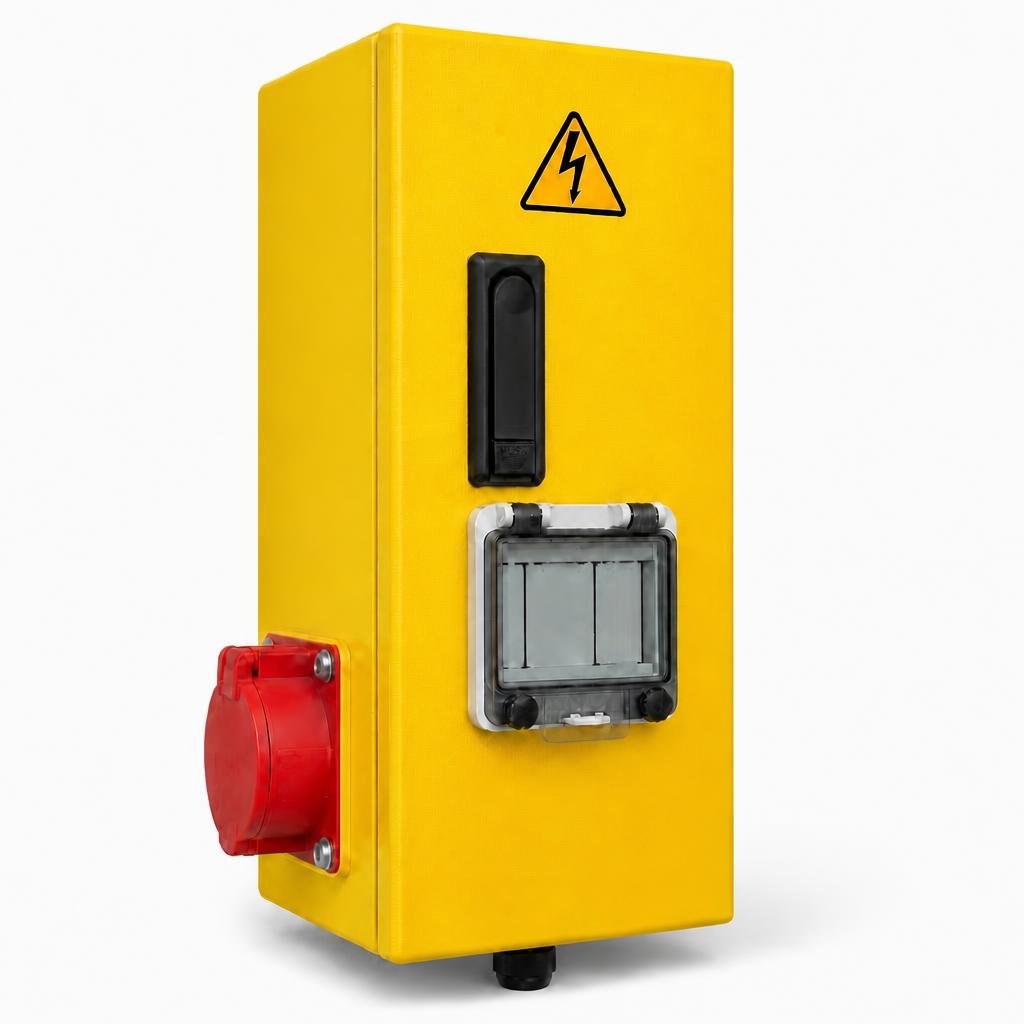

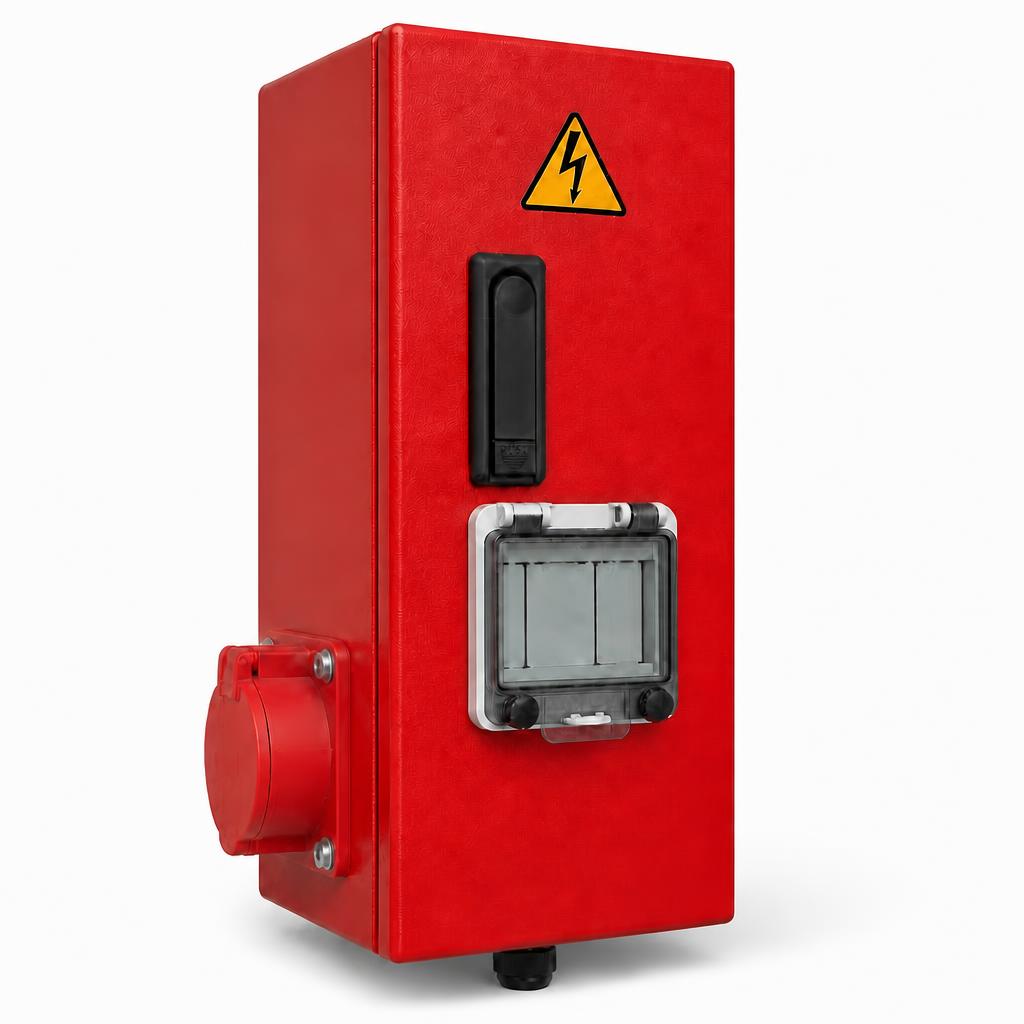

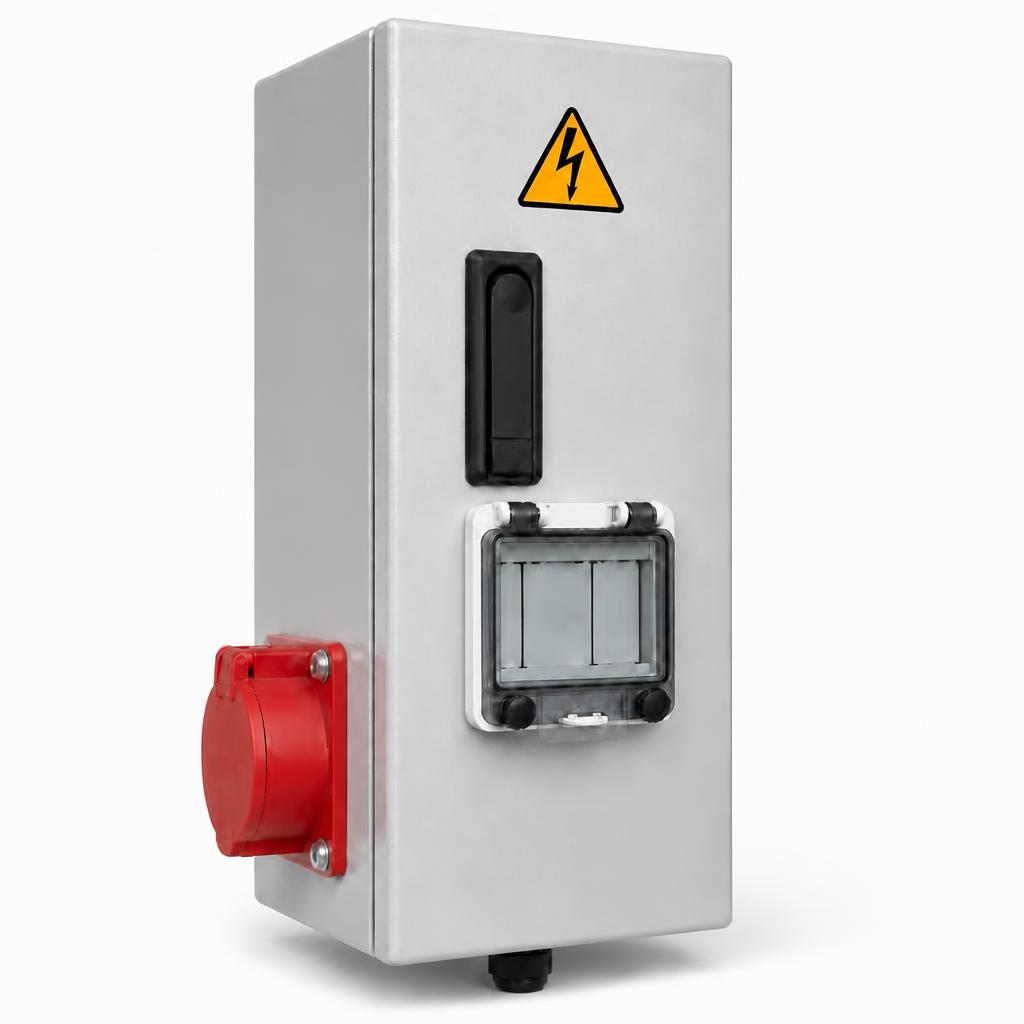

AI-125M · kompakt şaxələnmə bloku
Şaxələnmə bloku AI-125M
Kiçik güclü seçim nöqtələri üçün kompakt şaxələnmə bloku — maşın zalının dayaqları, paylama şitləri, köməkçi avadanlığı.
- Nominal cərəyan — 125 A-dək
- Korpusun ölçüsü 428×140×135 mm
- PUSH qolu, baxış pəncərəsi, CEE rozetkası, kabel girişi
- Korpusun rəngi — tapşırığa görə RAL üzrə
Layihələndirici üçün: şaxələnmələrin yerləşdirmə sıxlığı, dayaqların yük növü, kabel girişlərinə tələblər.
Ölçülər və seçim
Şaxələnmə bloklarının ölçüləri və layihə yükü üzrə kabel girişlərinin seçimi.
Adlandırmalar və ölçülər
| Artikul | Adlandırma | Korpus ölçüləri, U×E×H, mm |
|---|---|---|
| 8701 02 00 | Şaxələnmə bloku OB-250 | 400×250×250 |
| 8701 02 01 | İdarəetmə qollu şaxələnmə bloku OB-250R | 400×250×300 |
| 8701 02 02 | Modul şaxələnmə bloku OB-250M | 400×250×250 |
| 8701 06 00 | Şaxələnmə bloku OB-630 | 550×330×280 |
| 8701 06 01 | İdarəetmə qollu şaxələnmə bloku OB-630R | 550×330×330 |
Kabel və salniklərin seçilməsi (OB-250)
| AB cərəyanı | Salniklər MG | Qoşulan kabel |
|---|---|---|
| 32–100 A | 5×(MG-16); 1×(MG-20…MG-50) | VVG-ng 1×3…1×16; KG 5×6–5×16 |
| 125–160 A | 5×(MG-20); 1×(MG-50…MG-63) | VVG-ng 1×25 və 1×35; KG 5×25–5×35 |
| 200–250 A | 5×(MG-25); 1×(MG-63) | VVG-ng 1×50 və 1×70; KG 5×50–5×70 |
Modellərin müqayisəsi
Tip ölçünün seçilməsi üçün qısa məlumat.
| Parametr | OB-250M | AI-125M |
|---|---|---|
| Təyinatı | Modul şaxələnmə 125–250 A | Kompakt şaxələnmə 125 A-dək |
| Ölçülər (U×E×H), mm | 400×250×250 | 428×140×135 |
| Qoşulma tipi | Şin ötürücü seksiyasına ştepsel | Şin ötürücü seksiyasına ştepsel |
| Modulluq | Kiçik gücə malik 8 AV-yə qədər | Nöqtəvi yüklər üçün kompakt icra |
| Tətbiq sahəsi | data-mərkəz paylama xətləri, GRŞ, sənaye | Maşın zalının qidalandırıcı şəbəkələri, rack-lər, köməkçi yüklər |
| Artikul | 8701 02 02 | sorğuya görə |
OB-250M və AI-125M şaxələnmə blokları
250 A-dək modul güc seçimi qovşaqları — maşın zalının qidalandırıcı şəbəkələri üçün METAENERGY şin ötürücü sisteminin bir hissəsi.
Üstünlüklər
Maşın zalı üçün şaxələnmə bloklarının əsas xüsusiyyətləri.
250 A-dək nominallar
OB-250M — blok üzrə səkkiz kiçik güclü avtomata qədər; AI-125M — rack-lər və köməkçi yüklər üçün kompakt şaxələnmə.
Şin ötürücü ilə uyğunluq
METAENERGY IP68 magistral xətlər və IP55 paylama şəbəkələr tərkibində iş.
TT-yə görə komplektləşdirmə
Girişlərin sıxlaşdırılması, klemmlər və qovşağın hermetikləşdirilməsi — layihənin texniki tapşırığına görə.
Layihələndirici üçün əlavə
Etibarlı kontakt
Gümüş örtüklü mis klemmlər, avtomatik açarların qoşulması üçün çevik şinlər.
Layihəyə görə konfiqurasiya
Salnikler, girişlərin sıxlaşdırılması və komplektləşdirmə sifarişçinin tələblərinə görə seçilir.
Kompleks sistem
Şaxələnmə blokları METAENERGY IP55 və IP68 magistral və paylama şin ötürücü ilə uyğundur.
Zavod komplektləşdirməsi
Salnikler, klemmlər və qovşağın hermetikləşdirilməsi istehsaldan əvvəl razılaşdırılır ki, bu da obyektdə dəyişiklik həcmini azaldır.
Sənədləşmə
Spesifikasiya, pasport və qovşağın çertyojları — layihə və montaj üçün təchizat komplektində.
METAENERGY nomenklaturasında yeri
Şaxələnmə blokları METAENERGY şin ötürücü sisteminin tərkibində işləyir — IP68 magistral xətlərindən maşın zalında IP55 paylama şəbəkələrinə qədər.
Magistral şəbəkələr
1000–6300 A
Tökmə izolyasiyalı IP68 şin ötürücü — küçə və magistral icra.
Paylama şəbəkələri
250–7500 A
IP55 alüminium korpuslu şin ötürücü — magistral və paylama xətləri.
Maşın zalının qidalandırma şəbəkələri
250 A-a qədər
Server avadanlığının qoşulması üçün OB-250M və AI-125M modul şaxələnmə blokları.
