Модульділік
Бүкіл ұзындық бойынша қуат алу — жоба бойынша қосылу нүктелері.
Негізгі ерекшеліктер
Ықшамдылық
Машина залын тығыз реттелген орналастыру үшін корпустар.
Икемділік
Кабельді қайта төсемей-ақ қайта топтастыру және қуатты арттыру.
Қызмет көрсетуге қолайлылық
Ұяшықты қосылым түйіндерді монтаждауды және қызмет көрсетуді жеңілдетеді.
ЦОД машина залының электрмен жабдықтауы
Деректерді өңдеу орталықтарында электрмен жабдықтау жүйесіне қуатты тарату тығыздығы, ұтқырлығы және қызмет көрсету бойынша жоғары талаптар қойылады. Тармақтау блоктары бар METAENERGY шинаөткізгіш жүйесі машина залының трассасының кез келген нүктесінде қуат алуға және кабель желілерін қайта төсемей жүктемені арттыруға мүмкіндік береді. Шинаөткізгіштегі түйін — ОБ-250М және AI-125M.
Кабельдік жүйе
- Тіреуіштердің конфигурациясын өзгерту кезінде шектеулі икемділік
- Жаңғырту кезінде трассалардың көлемінің өсуі
- Машина залының ықшамдылығын сақтау қиынырақ
Тармақтау блоктары бар шинаөткізгіш
- Желінің бүкіл ұзындығында модульдік қуат алу
- Кабельді қайта төсемей-ақ қайта топтау және қызмет көрсету
- Ықшам және реттелген қоректендіру жүйесі
Тарату желісіне орнату
Ұялы типті тармақтау блоктары шинаөткізгіштің түзу секцияларының қуат алуға арнайы арналған терезелеріне орнатылады. Блоктар орнатылған учаскелерде тармақтардың қадамы жоба мен таңдалған блоктың габариттерімен анықталады.
ОБ-250 тармақтау блогы бар тура секцияның ең аз өлшемі — 1000 мм. Жеткізу орнатылған автоматты ажыратқыштармен де, олarsыз да мүмкін.
Тармақтау блогы — тарату шинаөткізгішінің негізгі түйіні. Ол тіреуіштерге, қалқандарға және машина залының жабдықтарына қауіпсіз қуат алуды қамтамасыз етеді. METAENERGY 250 А дейінгі номиналдарға арналған ықшам модульдік блоктарды жеткізеді.
Өнімдер
Бетте — ЦОД машина залының қоректендіру желілеріне арналған ОБ-250М және AI-125M модульдік тармақтау блоктары. Номиналдар, орындалулар және жинақталуы жоба бойынша таңдалады.
Беттің фокусы: нүктелік жүктемелерге арналған ықшам AI-125M және 250 А дейін модульдік ОБ-250М. Осы беттегі іріктеу кестелерінде — ОБ-250/ОБ-630 туыстас орындаулары. Типөлшем, орындау және корпус түсі — жоба бойынша.
8701 02 02 · ОБ-250М

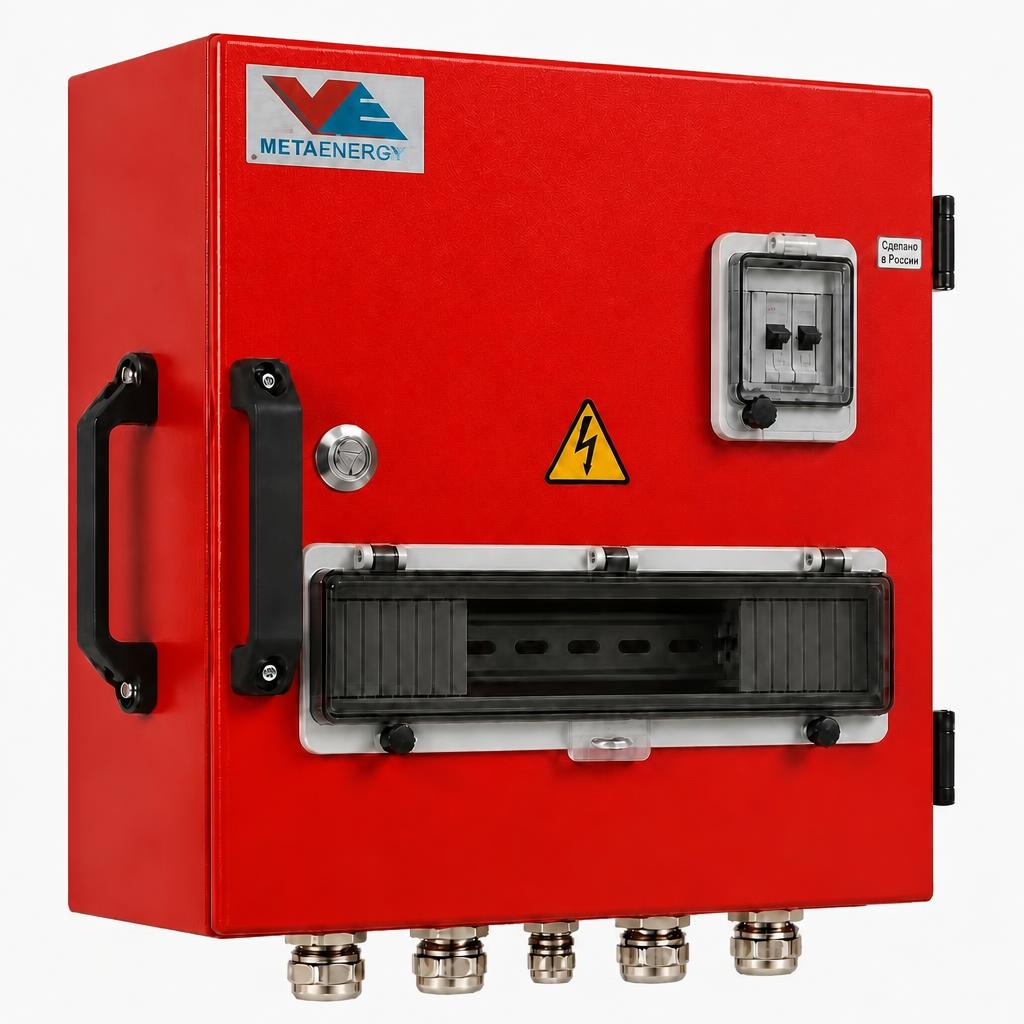

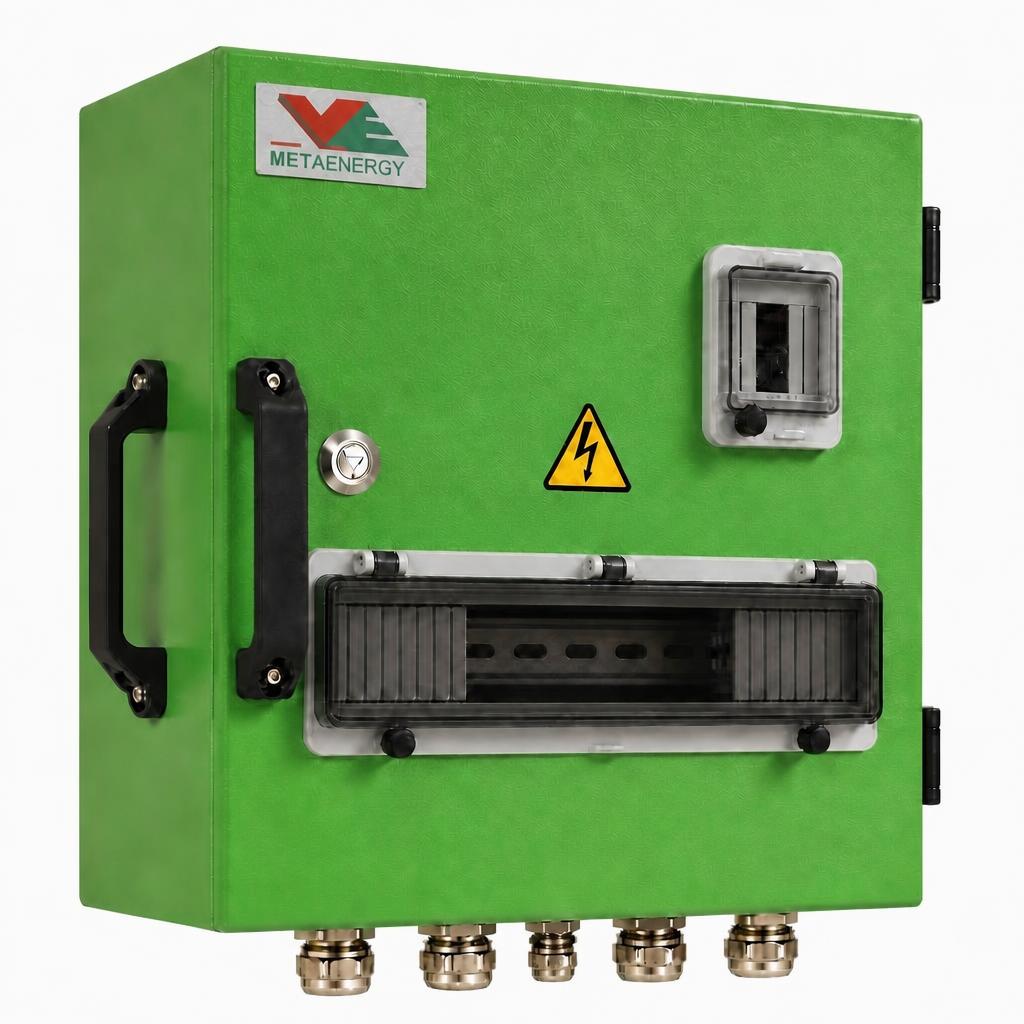

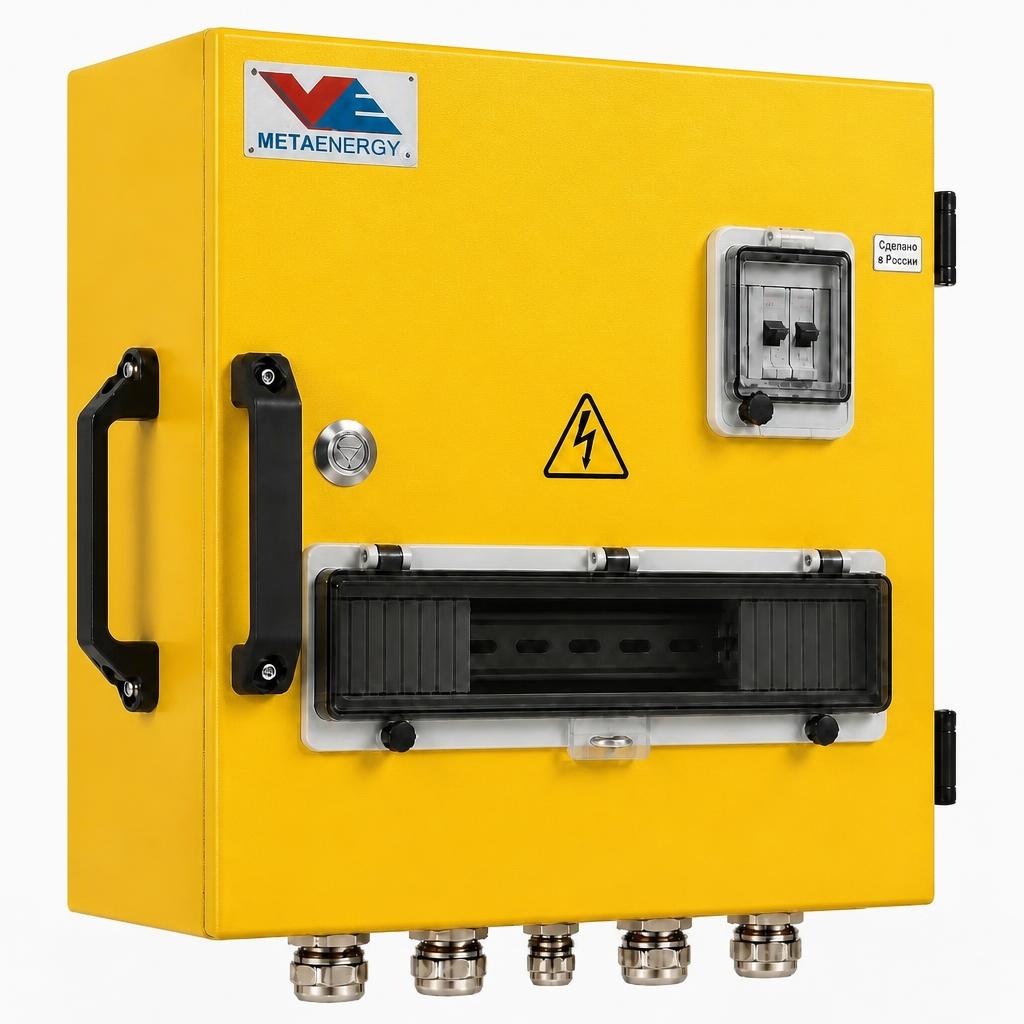

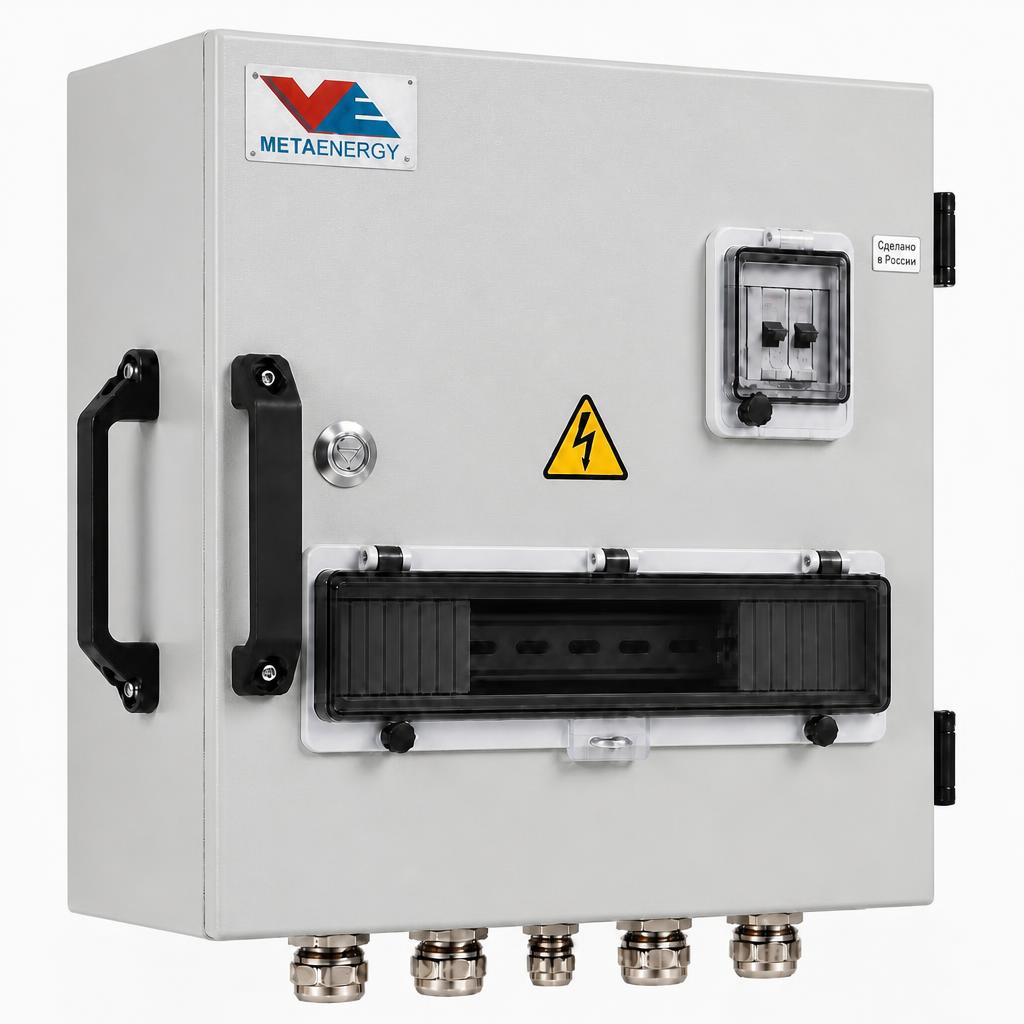

Машина залына арналған модульдік тармақтау блогы
Шинаөткізгіштің тарату желілерінде кіші және орта қуатты автоматты ажыратқыштарды орнатуға арналған ықшам модульдік блок. Секцияға тығындық қосылым.
- Номиналды ток — 250 А дейінгі тобы
- Корпус габариті 400×250×250 мм
- Сальниктердің MG конфигурациясы — жоба бойынша кабельге арналған
- Корпус түсі — RAL бойынша (стандарт — RAL 7035)
Жобалаушыға: қуат алу нүктелерінің саны мен токтары, тармақтар қадамы, кабель кіріс түрі (MG-сериясы).
AI-125M · ықшам тармақтау блогы

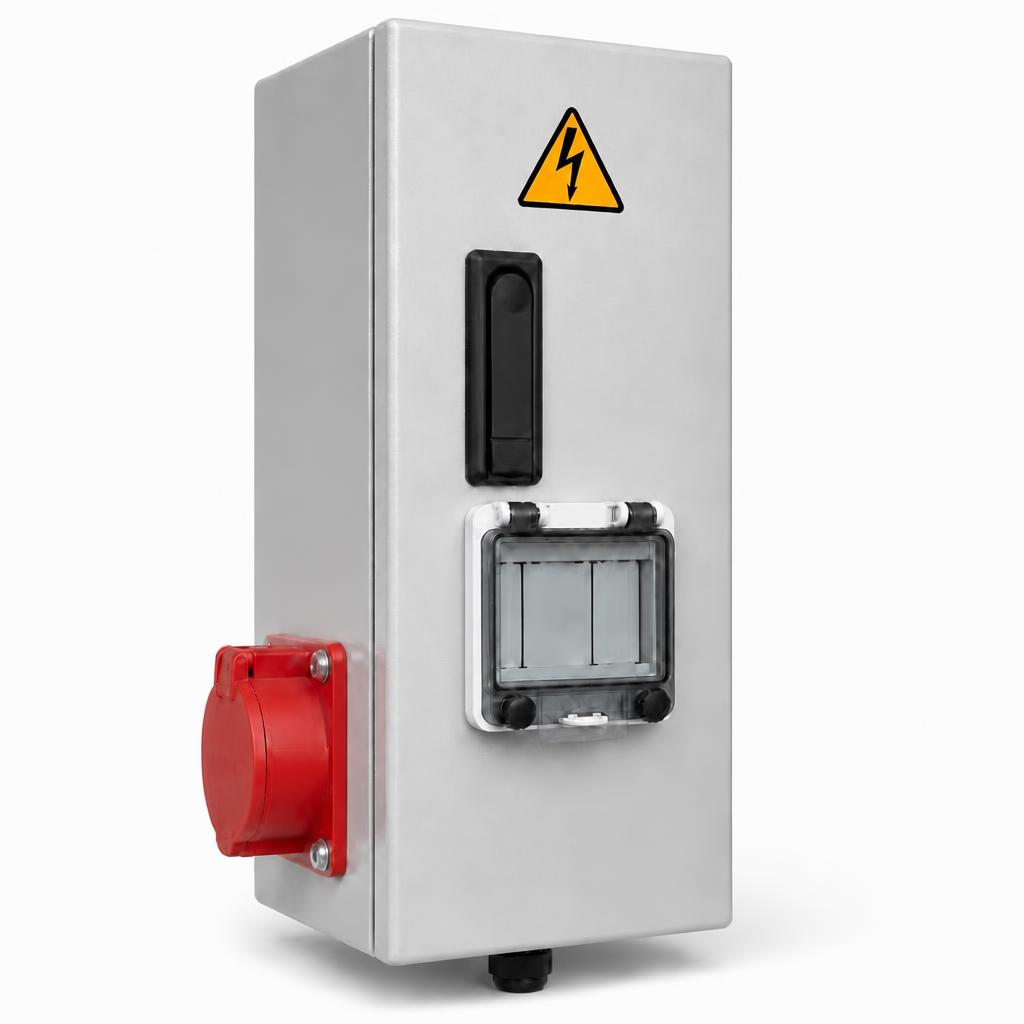

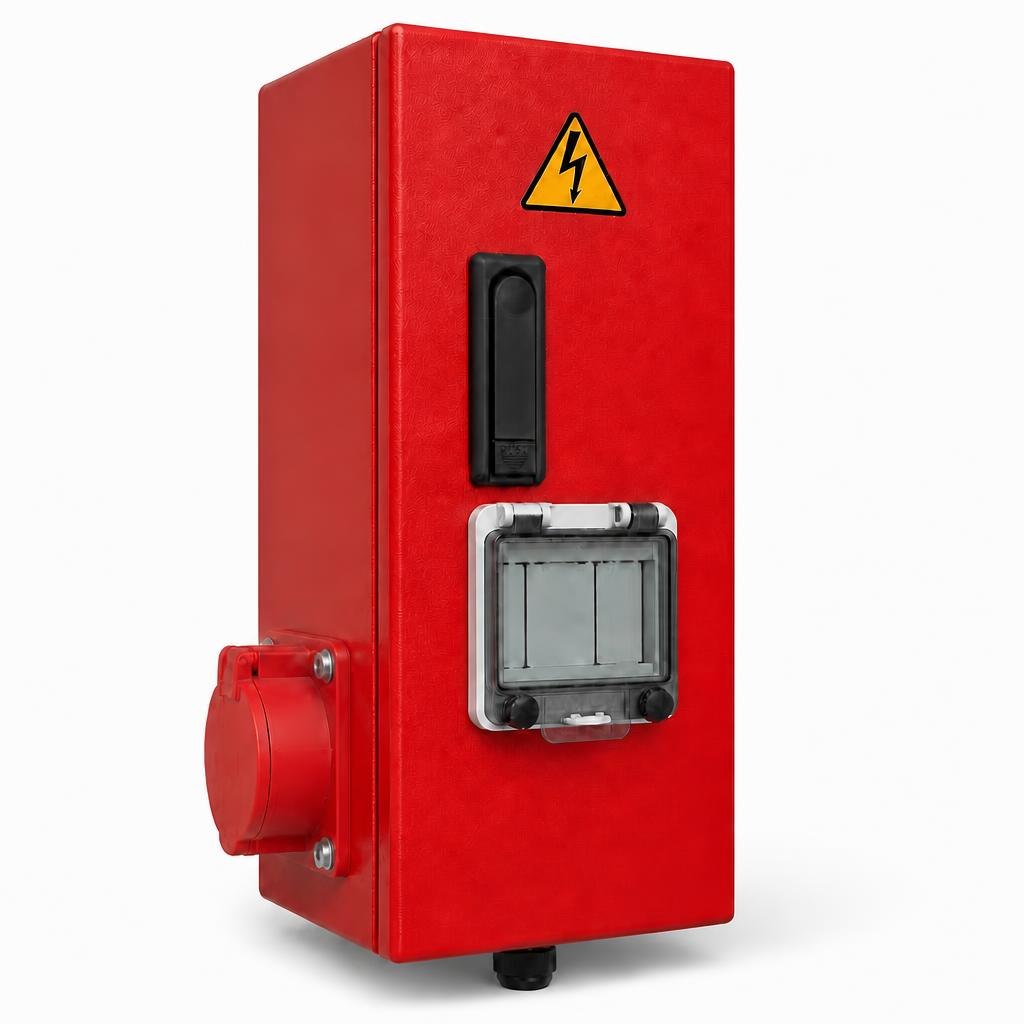

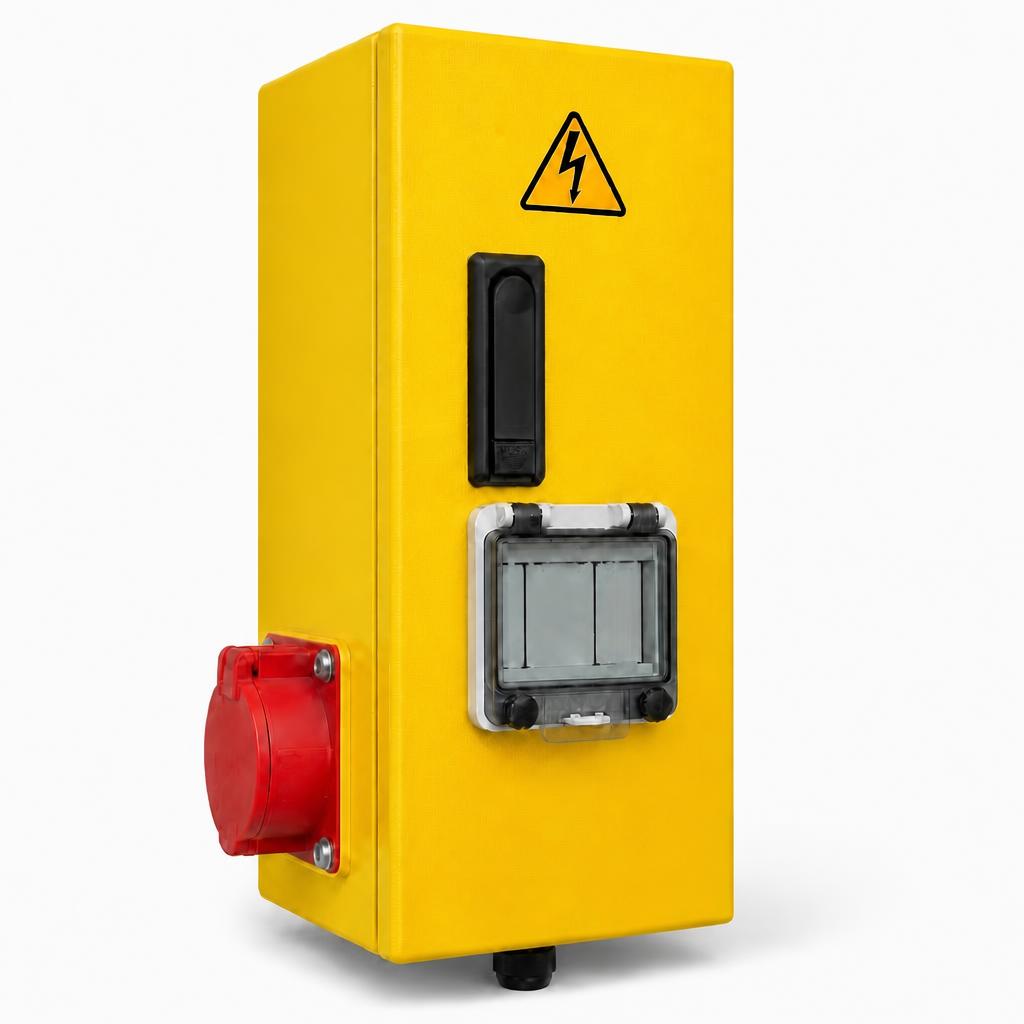

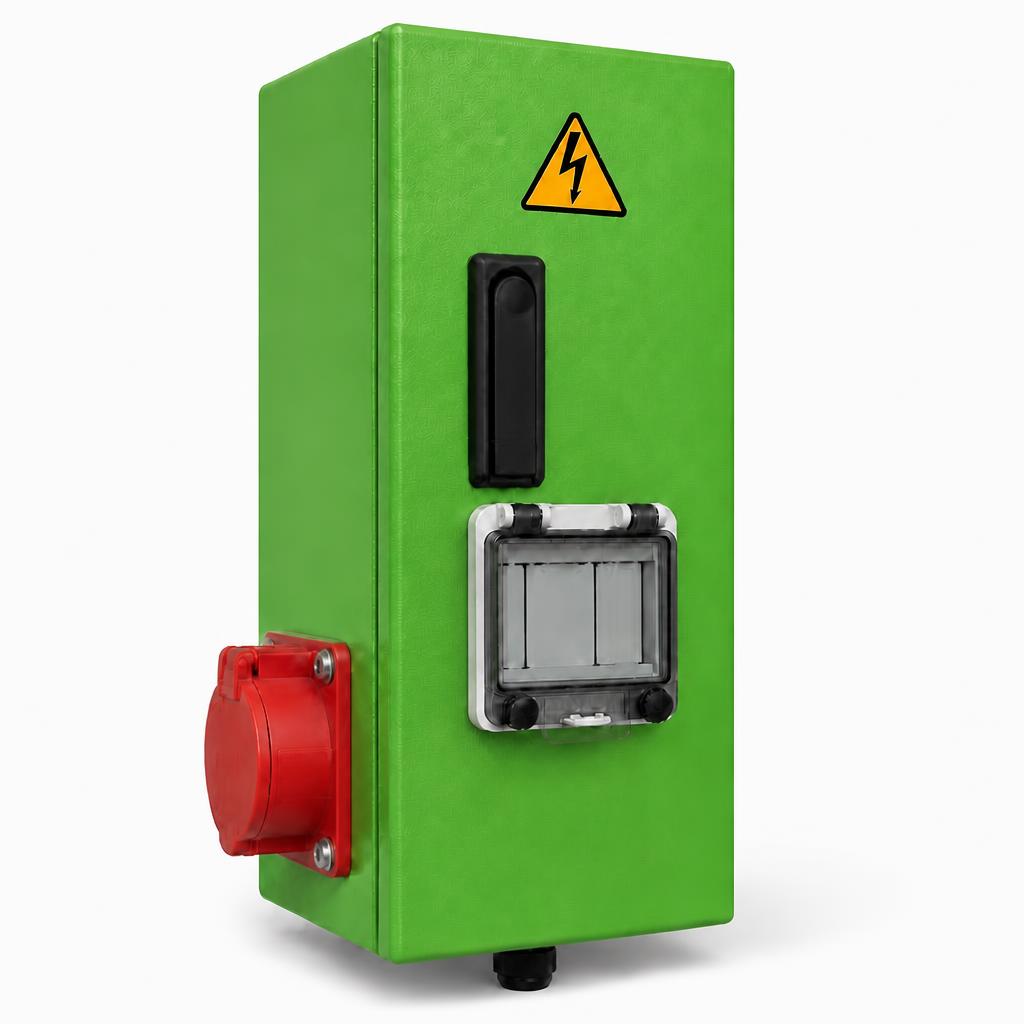

Тармақтау блогы AI-125M
Кіші қуатты нүктелерде қуат алуға арналған ықшам тармақтау блогы — тіректер, тарату қалқандары, машина залының көмекші жабдықтары.
- Номиналды ток — 125 А дейін
- Корпус габариті 428×140×135 мм
- PUSH тұтқасы, қарап шығу терезесі, CEE розеткасы, кабель кіргізу
- Корпус түсі — тапсырмаға сай RAL бойынша
Жобалаушыға: тармақтарды орналастыру тығыздығы, сөрелердің жүктеме түрі, кабель кіргізуге қойылатын талаптар.
Типтік өлшемдер және таңдау
Тармақтау блоктарының типтік өлшемдері және жобалық жүктеме бойынша кабельдік кірістерді таңдау.
Атаулары және габариттері
| Артикул | Атауы | Корпус габариті, Ұ×Е×Б, мм |
|---|---|---|
| 8701 02 00 | Тармақтау блогы ОБ-250 | 400×250×250 |
| 8701 02 01 | Басқару тұтқасы бар тармақтау блогы ОБ-250Р | 400×250×300 |
| 8701 02 02 | Модульдік тармақтау блогы ОБ-250М | 400×250×250 |
| 8701 06 00 | Тармақтау блогы ОБ-630 | 550×330×280 |
| 8701 06 01 | Басқару тұтқасы бар тармақтау блогы ОБ-630Р | 550×330×330 |
Кабель мен сальниктерді таңдау (ОБ-250)
| АВ тогы | Сальниктер MG | Қосылатын кабель |
|---|---|---|
| 32–100 А | 5×(MG-16); 1×(MG-20…MG-50) | ВВГ-нг 1×3…1×16; КГ 5×6–5×16 |
| 125–160 А | 5×(MG-20); 1×(MG-50…MG-63) | ВВГ-нг 1×25 и 1×35; КГ 5×25–5×35 |
| 200–250 А | 5×(MG-25); 1×(MG-63) | ВВГ-нг 1×50 және 1×70; КГ 5×50–5×70 |
Модельдерді салыстыру
Типоөлшемді таңдауға арналған қысқаша анықтама.
| Параметр | ОБ-250М | AI-125M |
|---|---|---|
| Мақсаты | Модульдік тармақтау 125–250 А | Ықшам тармақтау 125 А дейін |
| Габариттері (Ұ×Е×Б), мм | 400×250×250 | 428×140×135 |
| Қосылу түрі | Шинаөткізгіш секциясына ұяшықты | Шинаөткізгіш секциясына тығылмалы |
| Модульділік | Кіші қуаттағы 8 АВ дейін | Нүктелік жүктемелер үшін ықшам орындалуы |
| Қолдану аясы | ЦОД тарату желілері, ГРЩ, өнеркәсіп | Машина залының қоректендіру желілері, тіректер, қосалқы жүктемелер |
| Артикул | 8701 02 02 | сұрау бойынша |
Тармақтау блоктары ОБ-250М және AI-125M
250 А дейінгі қуат алуға арналған модульдік тораптар — машиналық залдың қоректендіру желілеріне арналған METAENERGY шинаөткізгіш жүйесінің бөлігі.
Артықшылықтар
Машиналық залға арналған тармақтау блоктарының негізгі қасиеттері.
250 А дейінгі номиналдар
ОБ-250М — блокқа сегіз шағын қуат автоматына дейін; AI-125M — стоукаларға және қосалқы жүктемелерге арналған ықшам тармақтау.
Шинаөткізгішпен үйлесімділік
METAENERGY магистральдық IP68 желілері және IP55 тарату желілері құрамында жұмыс істейді.
ТТ бойынша жинақтау
Кіргізулерді тығыздау, қысқыштар және түйіндерді герметизациялау — жоба техникалық тапсырмасы бойынша.
Жобалаушыға қосымша
Сенімді байланыс
Күміс жабынды мыс қысқыштар, автоматты ажыратқыштарды қосуға арналған икемді шиналар.
Жоба бойынша конфигурация
Сальниктер, кіргізулерді тығыздау және жинақтау тапсырыс берушінің талаптарына сәйкес таңдалады.
Кешенді жүйе
Тармақтау блоктары METAENERGY IP55 және IP68 магистральдық және тарату шинаөткізгіштерімен үйлесімді.
Зауыттық жинақтау
Сальниктер, қысқыштар және түйінді герметизациялау өндіріске дейін келісіледі, бұл нысандағы қосымша жұмыстардың көлемін азайтады.
Құжаттама
Спецификация, паспорт және түйін сызбалары — жоба және монтаж үшін жеткізу жинағында.
METAENERGY номенклатурасындағы орны
Тармақтау блоктары METAENERGY шинаөткізгіш жүйесі құрамында жұмыс істейді — IP68 магистральдық желілерінен машина залындағы IP55 тарату желілеріне дейін.
Магистральдық желілер
1000–6300 А
Құйма изоляциясы бар IP68 шинаөткізгіш — көшелік және магистральдық орындалу.
Тарату желілері
250–7500 А
Алюминий корпусындағы IP55 шинаөткізгіш — магистральдық және тарату желілері.
Машина залының қоректендіру желілері
250 А дейін
Серверлік жабдықты қосуға арналған модульдік тармақтау блоктары ОБ-250М және AI-125M.
