Жоба бойынша іріктеу
Жүктеме, режим және орта бойынша — номинал, орындалуы және изоляция каталог пен паспорт бойынша қатаң анықталады.
1 кВ дейінгі магистральдық IP55/IP66 және құйма шинаөткізгіш IP68
Өнеркәсіптік және азаматтық нысандарға арналған
Негізгі ерекшеліктер
Түйіндер және құжаттама
Қосылыс және тармақтау блоктары, спецификациялар, құрастыру карталары, паспорт — каталог бойынша жеткізіледі.
Изоляция сенімділігі
Галогенсіз және фенол шайырсыз изоляция, жұмыс температурасы 150 °C дейін, қызмет ету мерзімі кемінде 25 жыл.
Саңылауды өрттен қорғау
Минералды тақташалар мен желіммен жинақ құжаттама бойынша 240 минутқа дейін өрт төзімділік шегін қамтамасыз етеді.
Қолдану саласы
1 кВ дейінгі қуатты шинаөткізгіш өнеркәсіптік және азаматтық нысандарда электр энергиясын магистральдық тарату үшін арналған. Трансформаторлық қосалқы станциялардың кірістерінен қуатты жүктемелер мен тұтынушылар қалқандарына дейін қолданылады.
Типтік қиындықтар
- Қосылыс тораптары: қате монтаж (тартылымның/өстіктің бұзылуы) жергілікті қызып кетуге және изоляцияның зақымдалуына әкеледі.
- Ток күші мен габариттері бойынша номиналды дұрыс таңдамау — жоба бойынша жетіспеушілік немесе артық шығын.
- Орындаудың орта жағдайларына сәйкес келмеуі (IEC 60529 бойынша IP) — жеделдетілген бұзылу және бас тарту қаупі.
- Толық емес жобалық құжаттама және спецификациялар — қайта келісімдер, мерзімдердің ығысуы.
METAENERGY шешімі
- Шинаөткізгіштің жүктеме бойынша іріктеумен, құжаттамамен және каталог пен паспорт бойынша тораптармен жеткізілуі.
- Қосылыстық және тармақтау блоктары — каталог бойынша, салқындату қабырғалары бар корпус.
- 120%-ға дейінгі ұзақ мерзімді асыра жүктеу — паспортпен және типке арналған хаттамалармен расталған.
- ГОСТ және IEC талаптары бар жобаларда қолдану, жергілікті ресейлік өндіріс.
Типтік енгізу нысандары
Өнеркәсіптік кәсіпорындар, қоймалар мен логистикалық орталықтар, сауда және бизнес орталықтары, тұрғын үй кешендері, әкімшілік ғимараттар. Әсіресе магистральдық тарату, қатаң монтаж мерзімдері және ГРЩ мен трансформаторлық қосалқы станциялардан түйіндерді қосудың ыңғайлылығы талап етілетін жерлерде сұранысқа ие.
Құйма шинаөткізгіш IP68 — СВА және СВС сериялары; магистральдық IP55/IP66 — МВА және МВС. Өткізгіш материалы, қорғаныс дәрежесі және конструктивті орындалуы каталог пен паспорт бойынша таңдалады.
Өнімдер
Магистральдық IP55/IP66 және құйма шинаөткізгіш IP68 1 кВ дейін
Номенклатураға IP55/IP66 қорғаныс дәрежесі бар магистральдық шинаөткізгіштер (МВА және МВС сериялары) және IP68 құйма шинаөткізгіш (СВА және СВС сериялары) кіреді. Алюминий артикулдары — 88xx сериялары, мыс — 89xx сериялары. Номиналдар, өлшемдер және конфигурациялар — каталог пен паспорт бойынша.

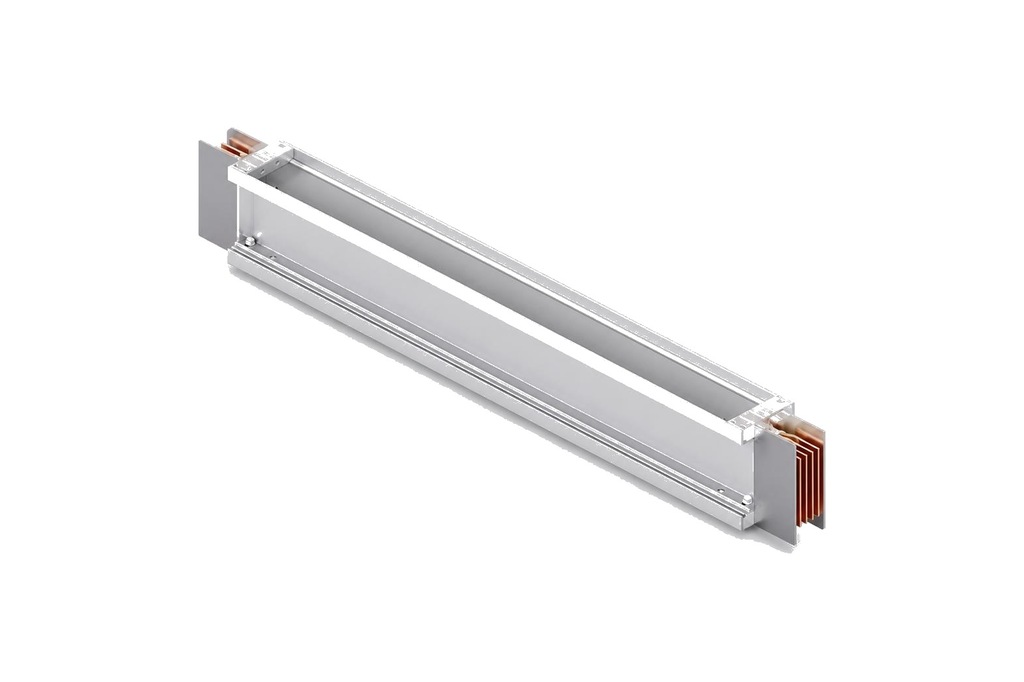

МВА / МВС (88xx / 89xx сериялары)
Магистральдық шинаөткізгіш
Өнеркәсіптік және коммерциялық ғимараттарда электр энергиясын магистральдық тарату үшін. Қорғаныс дәрежесі IP55, IP66. Өткізгіштер алюминий (МВА) немесе мыс (МВС).
- 120 %-ға дейін артық жүктеме — паспорт пен түріне арналған хаттамалар бойынша
- Қосылатын және тармақтау блоктары каталог пен паспорт бойынша
- Корпустағы салқындату қабырғалары
- Галогенсіз және фенол шайырларысыз изоляция, 150 °C дейінгі жұмыс температурасы
- Изоляция қызмет ету мерзімі кемінде 25 жыл
Жобалаушы үшін: толық спецификация, құрастыру картасы, әрбір секциядағы идентификациялық белгілер. Құжаттама тапсырыспен бірге жеткізіледі.

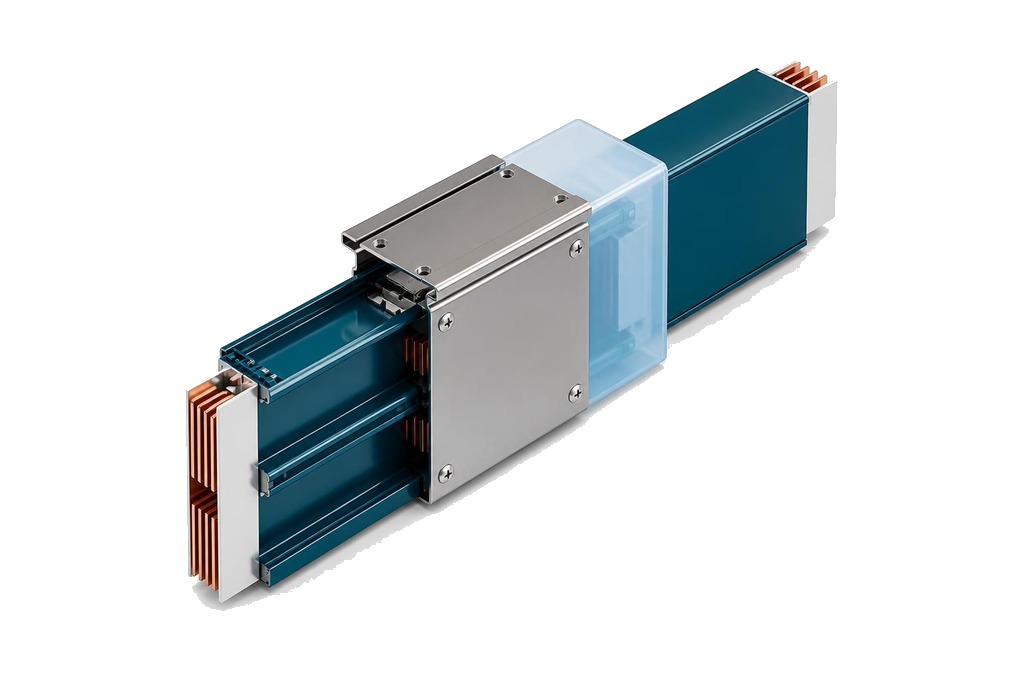

СВА / СВС (құйма IP68)
Құйма шинаөткізгіш IP68
Қатал орта жағдайларына (шаң, ылғал, химиялық әсерлер) арналған құйма полимерлі корпустағы герметикалық шинаөткізгіш. Жерге төсеуге жарамды. Өткізгіштер алюминий (СВА) немесе мыс (СВС).
- Қорғаныс дәрежесі IP68
- Коррозияға, ультракүлгін сәулеге және сыртқы ластануға төзімділік
- Су басқан кезде жұмысқа қабілеттілігін сақтайды
- Саңылауды өрттен қорғау 240 минутқа дейін — минералды тақталар мен желіммен жинақта (жинаққа арналған құжаттама бойынша)
Жобалаушыға: күрделі жағдайларда төсеу мүмкін. Секциялардың құрамы мен геометриясы — жоба бойынша.
Типтік өлшемдер және таңдау
Нақты номиналдар, секция ұзындығы, бұрыштар мен тармақтаулардың конфигурациялары каталог пен паспорт бойынша таңдалады. Сериялардың шамалас құрылымы төменде көрсетілген.
Шинаөткізгіш сериялары және өткізгіш материалы
| Сериясы | Өткізгіш материалы | Қорғаныс дәрежесі | Түрі |
|---|---|---|---|
| МВА | Алюминий | IP55 / IP66 | Магистральдық |
| МВС | Мыс | IP55 / IP66 | Магистральдық |
| СВА | Алюминий | IP68 | Құйма |
| СВС | Мыс | IP68 | Құйма |
Шинаөткізгіш пен кабельдік жүйені салыстыру
Кабельдік арналардың орнына шинаөткізгішті қолдану уақытты және құнды үнемдейді. Негізгі параметрлер — METAENERGY материалдары бойынша.
| Параметр | METAENERGY шинаөткізгіші | Кабель арнасы |
|---|---|---|
| Монтаж жылдамдығы | Дайын секциялар мен бекіткіштер арқасында екі есе жылдам | Әрбір желіні жүргізумен және төсеумен ұзағырақ монтаж |
| Құнды үнемдеу | Ұқсас кабель сұлбасының жалпы құнынан 30%-ға дейін | Монтажға, кабель тасымалдау жүйелеріне және қосылымдарға жоғары шығындар |
| Асқын жүктеме қабілеті | Изоляция 150 °C дейін төтеп береді, ұзақ асқын жүктеме 120%-ға дейін | Кабель изоляциясы әдетте 95–105 °C есептелген |
| Жылу шығару | Салқындату қабырғалары бар корпус арқылы конвекция және жылу сәулеленуі | Изоляциялық қабаттар жылуды ұстап қалады |
| Жүктемелерді қосу | Әрбір нүкте үшін жеке бөлшектеу қажет емес | Бөлшектеу және жеке қосу қажет |
Изоляцияның қызмет ету мерзімі — кемінде 25 жыл
METAENERGY шинаөткізгішінің изоляциясы ұзақ уақыт асқын жүктемені көтереді, галогендер мен фенол шайырларын қамтымайды, жұмыс температурасы 150 °C дейін. Паспорт пен сынақ хаттамаларымен расталған.
Артықшылықтар
METAENERGY шинаөткізгіштері — ГОСТ және IEC талаптары бойынша электр энергиясын магистральдық тарату.
Ресейлік өндіріс
Жергілікті шығару, ЕАЭО талаптарына бейімдеу, жеткізу және логистика мерзімдерін қысқарту.
Құжаттама және каталог бойынша тораптар
Толық жинақ: паспорт, спецификация, құрастыру картасы, қате қосылудан қорғанысы бар қосылыстық және тармақтау блоктары.
Жобалаушыларға қолдау
Номиналды, орындалуын және изоляцияны каталог және коммерциялық ұсыныс бойынша жобаға қатаң түрде таңдау.
Жобалаушыға қосымша
Жобаға арналған спецификациялар және коммерциялық ұсыныс
88xx және 89xx сериялары артикулдары, трасса конфигурациясын дәл таңдау, жинақты келісу.
Паспорт және сынақ хаттамалары
120%-ға дейін асқын жүктеме, изоляция қызмет мерзімі ≥25 жыл, типі бойынша сипаттамалар.
Қателерден қорғанысы бар қосылыстық блоктар
Бұрандалы бекітпесі бар қақпақтар, қате құрастыру мүмкін емес.
Құрастыру картасы және сәйкестендіру тақталары
Әрбір секция құрылыс-монтаж сызбасы бойынша нөмірмен белгіленеді.
IEC 60529 бойынша қорғаныс дәрежелері
Магистральдық үшін IP55, IP66, құйма үшін IP68 — ортаға қарай таңдау.
ГОСТ және IEC сәйкестігі
Ресей және халықаралық стандарттар талаптары бар жобаларда қолдану.
METAENERGY номенклатурасындағы орны
1 кВ дейінгі шинаөткізгіш METAENERGY күштік электр жабдықтары номенклатурасына кіреді. Қатысты өнімдер жоба бойынша жеткізіледі.
Номиналды кернеу
1 кВ дейін
Магистральдық және құйма шинаөткізгіш төмен вольтты жүйелерге арналған.
Қорғаныс дәрежесі
IP55-тен IP68 дейін
Магистральдық — IP55/IP66, құйма — IP68.
Өткізгіш материалы
алюминий немесе мыс
МВА/СВА сериялары — Al, МВС/СВС — Cu.
