IP68
Толық шаң және ылғал қорғанысы, жоғары қысыммен жуу мүмкін. Паспортпен расталған.
Негізгі ерекшеліктер
Химиялық төзімділік
Агрессивті ортаға, ультракүлгін сәулеге, кеміргіштерге төзімділік. Жоба бойынша орындау.
Өрт қауіпсіздігі
Өрт кезінде кемінде 240 минут жұмыс қабілетін сақтау — паспорт бойынша.
Зауыттық дайындық
Толық зауыттық дайындықтағы секциялар, жылдам монтаж. Параметрлер каталог және коммерциялық ұсыныс бойынша нақтыланады.
Қолдану контексті
Құйма изоляциялы METAENERGY токөткізгіші — 10 кВ дейін, IP68, қосалқы станциялар және ауыр жағдайлар үшін. Кабельдік трассалар пайдалану немесе габариттермен күресе алмайтын жерлерде сұранысқа ие. Тапсырыс берушілер — қосалқы станция иелері, энергосервистік және электрмонтаждық ұйымдар, мұнай-газ, химия, металлургия және көлік инфрақұрылымы нысандары.
Типтік міндеттер
- Кабельдік трассаларды ауыстыру габариттер, тіректер және траектория бойынша шектеулерге тіреледі.
- Ылғал, шаң, агрессивті орта үшін құжаттық растаумен орындалуы талап етіледі.
- Техникалық тапсырманың өрт талаптары тек толық растау жинағымен және өзекті паспортпен жабылады.
- МВА/МВС төмен вольтты таратумен дұрыс қосылу қажет.
METAENERGY шешімі
- Құйма изоляциялы IP68 токөткізгіш, қор мен тіректерді ескере отырып жоба бойынша монтажданады.
- Корпус химияға, ультракүлгінге, қысыммен жууға төзімді. Сипаттамалар паспортпен расталған.
- Өрттік жұмысқа қабілеттілік кемінде 240 мин — паспорт бойынша. Паспорт пен каталог — қабылдауға арналған.
- МВА және МВС шинаөткізгіштерімен жобалық шешімдер мен каталог бойынша тікелей қосылу.
Токөткізгішті қашан таңдайды
Егер кабельдік жүйе талап етілетін IP68 қорғаныс дәрежесін, химиялық төзімділікті немесе өрт көрсеткіштерін қамтамасыз етпесе, жобалау ұйымдары құйма токөткізгішті қарастырады. Бұл ықшам жабық қосалқы станцияларда, жоғары жабдық тығыздығымен қайта құру кезінде және шектеулі монтаж кеңістігі жағдайларында қолданылады.
Токөткізгіш 10 кВ дейінгі генерация және тарату тізбектерінде, 6300 А дейінгі номиналды токтарда қолданылады. Жүйенің қызмет ету мерзімі — түрге арналған паспорт бойынша; бірқатар орындаулар үшін ұқсас жағдайларда кабельдік желілердің ұзақ пайдаланумен салыстырылатын ресурс мәлімделген.
Төменде — СТА және СТС токөткізгіштерінің желілері (10 кВ дейін, IP68). 1 кВ дейінгі құйма IP68 шинаөткізгіш — бөлек СВА/СВС желісі; сілтеме төмендегі номенклатура блогында.
Өнімдер
METAENERGY құйма изоляциялы токөткізгіштері өткізгіш материалы бойынша екі нұсқада шығарылады — алюминий және мыс. Екі сериясы да IP68 қорғаныс дәрежесіне ие, зауыттық дайындықтағы секциялардан монтажды болады және МВА/МВС шинаөткізгіштерімен үйлесімді.
Әрбір өнім желісі 800-ден 6300 А-ға дейінгі номиналды токтары бар секцияларды 1L, 2L, 3L жинақтауларында қамтиды. Секциялардың нақты түрлері мен артикулдары — кәсіпорын каталогы бойынша.
СТА

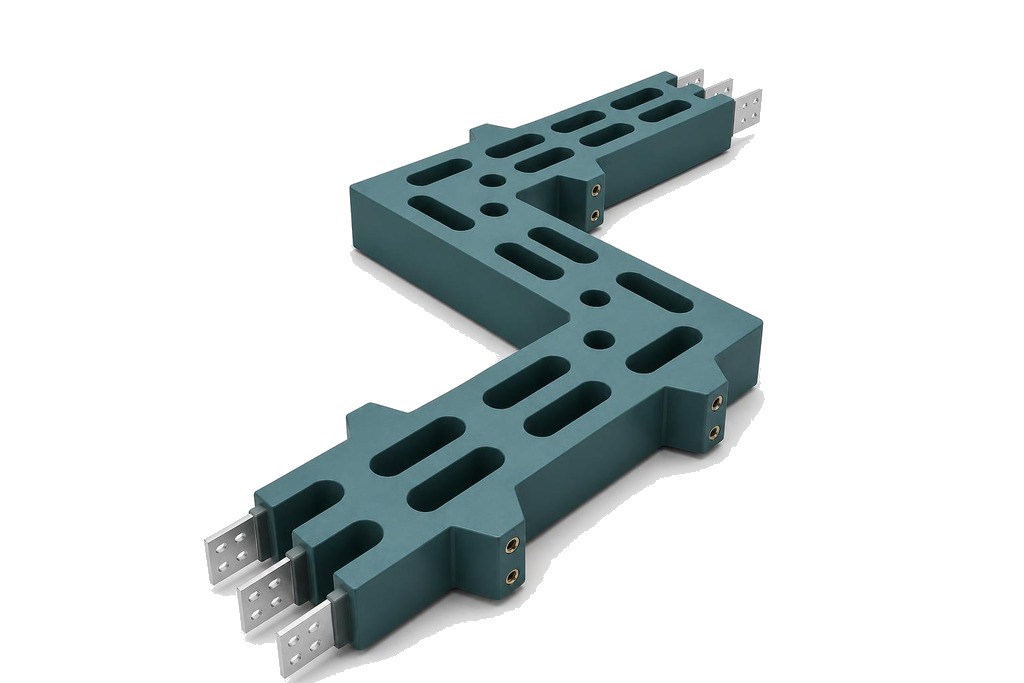

СТА құйма изоляциялы токөткізгіш (алюминий өткізгіштер)
10 кВ дейінгі кернеуге арналған. Алюминий өткізгіштері, компаундты IP68 корпусы. Қосалқы станциялар, генерация, ауыр өнеркәсіп үшін.
- Қорғаныс дәрежесі IP68
- МВА шинаөткізгіштерімен қосылу
- Корпус арқылы жылуды шығару — паспорт бойынша
- Өрт кезінде кемінде 240 минут жұмыс қабілеттілігі — паспорт бойынша
Артикул 98ab8c үлгісі бойынша қалыптасады, мұндағы a — номиналды ток коды, b — жинақтау түрі, c — секция номері. Нақты түсіндірмені каталогтан қараңыз.
СТС

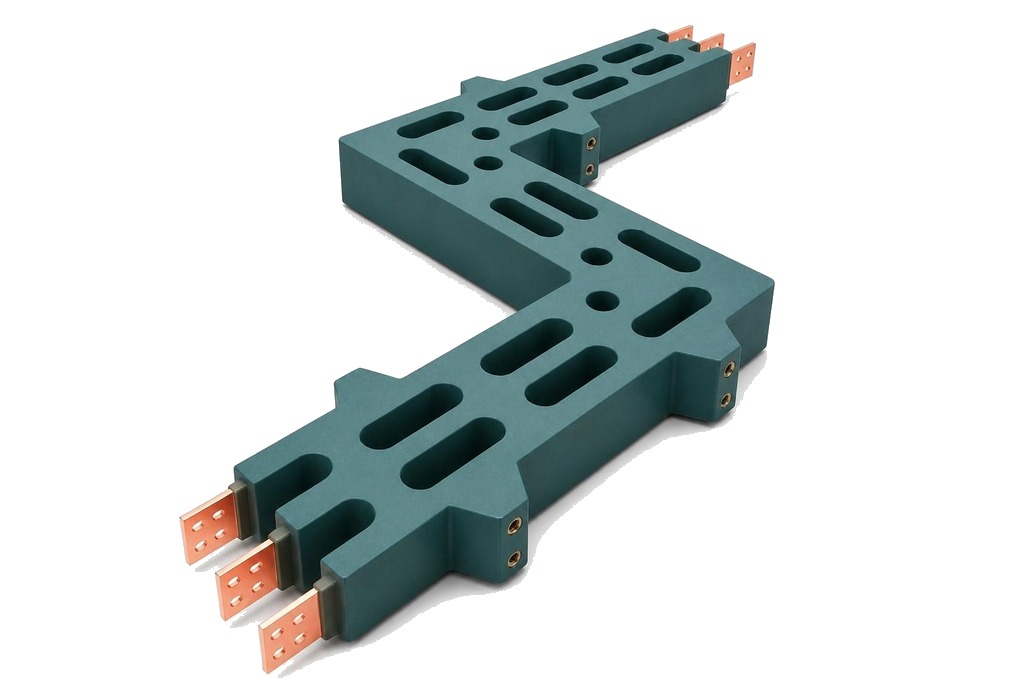

СТС құйма изоляциялы токөткізгіш (мыс өткізгіштер)
10 кВ дейінгі кернеуге арналған. Мыс өткізгіштері, IP68 құйма корпусы. Өткізгіштікке жоғарыланған талаптары бар және ең аз шығындары бар нысандар үшін.
- Қорғаныс дәрежесі IP68
- МВС шинаөткізгіштерімен қосылу
- Химиялық төзімділік және ультракүлгін сәулеге төзімділік — каталог бойынша
- Өртке төзімділік — паспорт және КП бойынша
Артикул форматы 99ab8c. Номиналды ток, құрастыру және секция түрі каталог бойынша таңдалады. Жоба бойынша орындаулар.
Типтік өлшемдер және таңдау
METAENERGY токөткізгіштерінің номиналды тоқтары. Нақты орындалуы және дәл мәндері — паспорт және каталог бойынша.
Номиналды тоқтар қатары (анықтамалық)
| Номиналды ток, А | Ескертпе |
|---|---|
| 800, 1000, 1250, 1600, 2000 | Жобалау үшін базалық мәндер |
| 2500, 3200, 4000 | Тарату желілері үшін үлгілік |
| 5000, 6300 | Күшейтілген орындаулар, каталог бойынша нақтылау |
Кабельдік жүйемен салыстыру
Құйма изоляциялы токөткізгіштің дәстүрлі кабельдік трассадан негізгі пайдалану айырмашылықтары. Деректер өнім каталогы мен паспорты бойынша келтірілген.
| Параметр | Кабельдік жүйе | Токөткізгіш METAENERGY IP68 |
|---|---|---|
| Қорғаныс дәрежесі | Орындалуына байланысты, әдетте IP68-ден төмен | IP68 (шаң мен судан толық қорғаныс) |
| Өрт төзімділігі | Кабель түрі мен өткізгіштермен анықталады | Өрт кезінде кемінде 240 минут жұмыс істеу қабілеті, паспорт бойынша |
| Химиялық және УК төзімділігі | Қосымша қабықтарды қажет етеді | Төзімділігі расталған, корпус реагенттер мен ультракүлгін сәулеге төзімді |
| Монтаж | Төсеу мен қиындатуға айтарлықтай уақыт | Толық зауыттық дайындықтағы секциялар, жоба бойынша монтаж (уақыт пен үнемдеу КҰ бойынша) |
| Қызмет ету мерзімі | Пайдалану жағдайларына байланысты — кабель желісінің паспорты бойынша | Токөткізгіш түріне арналған паспорт бойынша; нақты мәні — КҚ және бұйым паспортында |
| МВА/МВС-пен түйістіру | Өтпелі түйіндер қажет | Каталог және жобалық шешімдер бойынша түйістіру |
Толық зауыттық дайындық
Токөткізгіштің әр секциясы монтажға дайын күйде жеткізіледі. Сипаттамалары паспортта және каталогта бекітіледі — жобаны келісудің негізі.
Артықшылықтар
Құйма изоляциялы токөткізгіш тек электрлік параметрлер ғана емес, сонымен қатар ортаға төзімділік және монтаждың қарапайымдылығы маңызды болатын міндеттерді шешеді.
Төмен вольтты таратуға интеграция
Жобалық шешімдер бойынша МВА және МВС магистральдық шинаөткізгіштерімен қосылу, келісілген геометрия кезінде артық адаптерлерсіз. Өткізгіштер мен қосылыс тораптары жобалау кезеңінде келісіледі.
Расталған сипаттамалар
Корпус арқылы жылуды кетіру, өрт төзімділігі, механикалық беріктік — көрсеткіштер бұйым паспортында бекітілген. Қабылдау сынақтарының көлемі жоба және ТЗ арқылы анықталады.
Ауыр жағдайларда жұмыс
Корпус жануды қолдамайды, кеміргіштерге төзімді, тартылыс жасамайды. Климаттық аймақтардың кең диапазонында, арктикалық және шөлейтті аймақтарды қоса, қолданылады — орындау паспорты бойынша.
Жобалаушыға қосымша
Иілгіш шиналар
Токөткізгіш құрамында жылулық кеңею мен дірілдерді өтеу үшін иілгіш шиналар қарастырылған. Параметрлер тапсырыс бойынша.
Өрттен қорғау тосқауылы
Құрылыс конструкциялары арқылы өту кезінде жоба бойынша өрттен қорғау өткелдері немесе тосқауылдар қолданылады. Өрт төзімділік талаптары паспорт бойынша расталады.
Шиналық компенсаторлар
КША алюминий компенсаторлары — шинаөткізгіш жүйелердегі температуралық ұзартуды өтеу үшін. Үйлесімділікті каталог бойынша нақтылау.
Секциялар мен конфигурациялар
Тікелей, бұрыштық, фланецті енгізулер, қосылу блоктары — секциялардың барлық номенклатурасы кәсіпорын каталогы бойынша таңдалады. 1L, 2L, 3L орналасуы.
МВА/МВС-пен қосылу
1 кВ МВА және МВС сериялы шинаөткізгіштер жобалық шешімдер мен каталог бойынша токөткізгішпен қосылады. Геометрия мен түйіндер жобалау кезеңінде келісіледі.
Паспорт және қабылдау
Әр бұйым үшін жоба ТЗ үшін өрт қауіпсіздігі және пайдалану сипаттамаларымен өзекті паспорт беріледі.
METAENERGY номенклатурасындағы орны
Құйма изоляциялы токөткізгіштер 1 кВ-тан 10 кВ-қа дейінгі шешімдерді қамтитын METAENERGY қуат желілері жүйесінің бөлігі болып табылады.
1 кВ-қа дейінгі IP55/IP66 магистральдық шинаөткізгіштер
МВА (Al) және МВС (Cu)
88xx және 89xx сериялары артикулдары. Төмен вольтты таратудың негізі.
1 кВ-қа дейінгі IP68 құйма шинаөткізгіштер
СВА (Al) және СВС (Cu)
1000 В дейінгі төмен вольтты құйма шинаөткізгіш IP68. Токөткізгіштегі корпустың сол технологиясы; кернеу класы — 1 кВ дейін.
10 кВ-қа дейінгі IP68 құйма изоляциялы токөткізгіштер
СТА (Al) және СТС (Cu)
Генерация, қосалқы станциялар және өнеркәсіп үшін орта вольтты токөткізгіштер тобы. Төмен кернеу жағынан МВА/МВС қосылады.
