Шинопровод METAENERGY до 1 кВ
Силовые магистральные и литые шинопроводы для промышленных и гражданских объектов с документацией и узлами по каталогу
Ключевые особенности
Узлы и документация
Соединительные и отводные блоки, спецификации, карты сборки, паспорт — поставляются по каталогу.
Надёжность изоляции
Изоляция без галогенов и фенольных смол, рабочая температура до 150 °C, срок службы не менее 25 лет.
Огнезащита проёма
Комплект с минеральными плитами и клеем обеспечивает предел огнестойкости до 240 мин — по документации.
Область применения
Силовой шинопровод до 1 кВ предназначен для магистрального распределения электроэнергии на промышленных и гражданских объектах. Применяется от вводов трансформаторных подстанций и ГРЩ до распределительных щитов и мощных нагрузок.
Типовые сложности
- Узлы соединений: неверный монтаж (срывы затяжки/соосности) приводят к локальному перегреву и повреждению изоляции.
- Неправильный подбор номинала по току и габаритам — недобор или перерасход по проекту.
- Несоответствие исполнения условиям среды (IP по IEC 60529) — ускоренное разрушение и риск отказа.
- Неполная проектная документация и спецификации — пересогласования, сдвиг сроков.
Решение METAENERGY
- Поставка шинопровода с подбором по нагрузке, документацией и узлами по каталогу и паспорту.
- Соединительные и отводные блоки — по каталогу, корпус с рёбрами охлаждения.
- Длительная перегрузка до 120 % — подтверждена паспортом и протоколами на тип.
- Применение в проектах с требованиями ГОСТ и IEC, локальное российское производство.
Типовые объекты внедрения
Промышленные предприятия, склады и логистические центры, торговые и бизнес-центры, жилые комплексы, административные здания. Особенно востребован там, где требуется магистральное распределение, жёсткие сроки монтажа и удобство подключения узлов от ГРЩ и трансформаторных подстанций.
Шинопроводы METAENERGY выпускаются в нескольких линейках, различающихся по материалу проводника, степени защиты и конструктивному исполнению. Выбор конкретного исполнения — по каталогу и паспорту.
Продукция
Магистральные и литые шинопроводы до 1 кВ
В номенклатуру входят магистральные шинопроводы со степенью защиты IP55/IP66 (серии МВА и МВС) и литые шинопроводы со степенью защиты IP68 (серии СВА и СВС). Алюминиевые артикулы — серии 88xx, медные — серии 89xx. Номиналы, размеры и конфигурации — по каталогу и паспорту.
МВА / МВС (серии 88xx / 89xx)

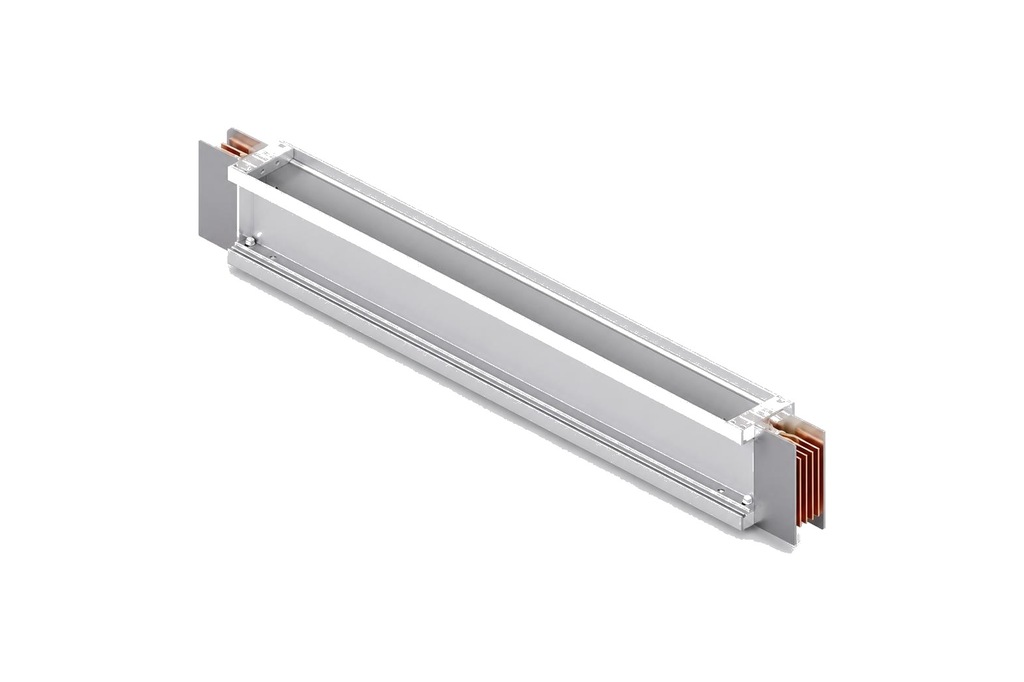

Магистральный шинопровод
Для магистрального распределения электроэнергии в промышленных и коммерческих зданиях. Степень защиты IP55, IP66. Проводники алюминиевые (МВА) или медные (МВС).
- Перегрузка до 120 % — по паспорту и протоколам на тип
- Соединительные и отводные блоки по каталогу и паспорту
- Рёбра охлаждения на корпусе
- Изоляция без галогенов и фенольных смол, рабочая температура до 150 °C
- Срок службы изоляции не менее 25 лет
Для проектировщика: полная спецификация, карта сборки, идентификационные бирки на каждой секции. Документация поставляется с заказом.
СВА / СВС (литой IP68)

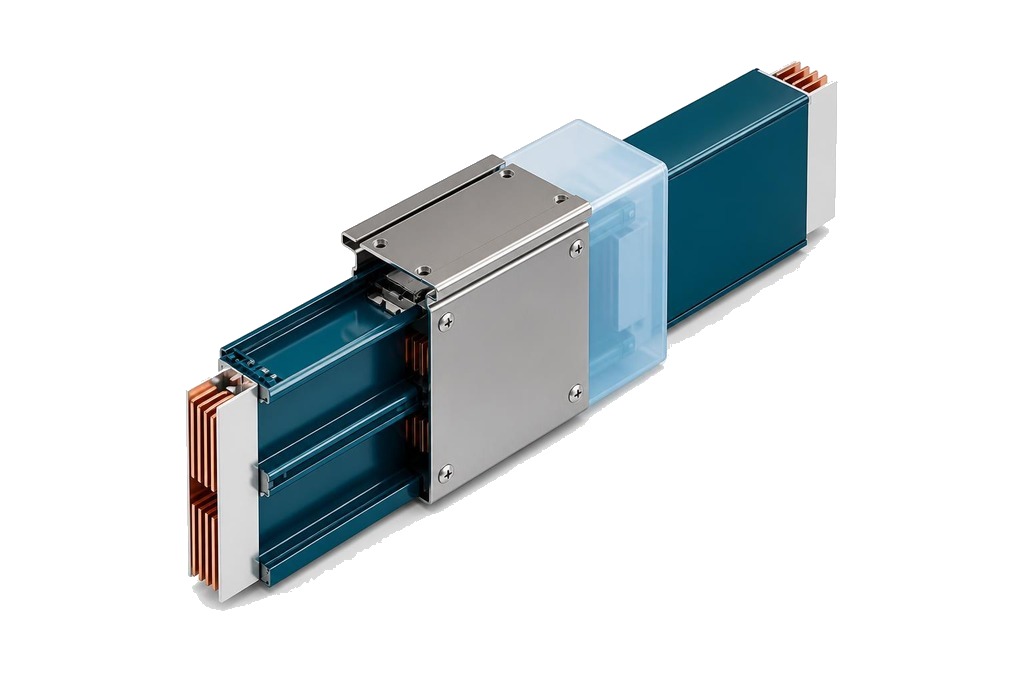

Литой шинопровод IP68
Герметичный шинопровод в литом полимерном корпусе для жёстких условий среды (пыль, влага, химические воздействия). Подходит для прокладки в земле. Проводники алюминиевые (СВА) или медные (СВС).
- Степень защиты IP68
- Устойчивость к коррозии, ультрафиолету и внешним загрязнениям
- Сохраняет работоспособность при затоплении
- Огнезащита проёма до 240 мин — комплектом с минеральными плитами и клеем (по документации на комплект)
Для проектировщика: возможна прокладка в сложных условиях. Состав секций и геометрия — под проект.
Типоразмеры и подбор
Конкретные номиналы, длина секций, конфигурации углов и отводов подбираются по каталогу и паспорту. Ориентировочная структура серий приведена ниже.
Серии шинопроводов и материал проводника
| Серия | Материал проводника | Степень защиты | Тип |
|---|---|---|---|
| МВА | Алюминий | IP55 / IP66 | Магистральный |
| МВС | Медь | IP55 / IP66 | Магистральный |
| СВА | Алюминий | IP68 | Литой |
| СВС | Медь | IP68 | Литой |
Сравнение шинопровода и кабельной системы
Применение шинопровода вместо кабельных каналов даёт экономию времени и стоимости. Ключевые параметры — по материалам METAENERGY.
| Параметр | Шинопровод METAENERGY | Кабельный канал |
|---|---|---|
| Скорость монтажа | В два раза быстрее за счёт готовых секций и крепежа | Более длительный монтаж с разделкой и прокладкой каждой линии |
| Экономия стоимости | До 30 % от общей стоимости аналогичной кабельной схемы | Выше затраты на монтаж, кабеленесущие системы и подключения |
| Перегрузочная способность | Изоляция выдерживает до 150 °C, длительная перегрузка до 120 % | Изоляция кабеля рассчитана обычно на 95–105 °C |
| Теплоотвод | Конвекция и излучение тепла через корпус с рёбрами охлаждения | Изоляционные слои задерживают тепло |
| Подключение нагрузок | Не требует отдельной разделки под каждую точку | Требуется разделка и отдельное подключение |
Срок службы изоляции — не менее 25 лет
Изоляция шинопровода METAENERGY выдерживает длительную перегрузку, не содержит галогенов и фенольных смол, рабочая температура до 150 °C. Подтверждено паспортом и протоколами испытаний.
Преимущества
Шинопроводы METAENERGY — магистральное распределение электроэнергии по требованиям ГОСТ и IEC.
Российское производство
Локальный выпуск, адаптация к требованиям ЕАЭС, сокращение сроков поставки и логистики.
Документация и узлы по каталогу
Полный комплект: паспорт, спецификация, карта сборки, соединительные и отводные блоки с защитой от неправильного соединения.
Поддержка проектировщиков
Подбор номинала, исполнения и изоляции строго под проект, по каталогу и КП.
Дополнительно для проектировщика
Спецификации и КП под проект
Артикулы серий 88xx и 89xx, точный подбор конфигурации трассы, согласование комплекта.
Паспорт и протоколы испытаний
Перегрузка до 120 %, срок службы изоляции ≥25 лет, характеристики по типу.
Соединительные блоки с защитой от ошибок
Крышки с резьбовым креплением, невозможность неправильной сборки.
Карта сборки и идентификационные бирки
Каждая секция маркируется номером по строительно-монтажному чертежу.
Степени защиты по IEC 60529
IP55, IP66 для магистральных, IP68 для литых — выбор под среду.
Соответствие ГОСТ и IEC
Применение в проектах с требованиями российских и международных стандартов.
Место в номенклатуре METAENERGY
Шинопровод до 1 кВ входит в номенклатуру силового электрооборудования METAENERGY. Смежные продукты поставляются под проект.
Номинальное напряжение
до 1 кВ
Шинопровод магистральный и литой рассчитан на низковольтные системы.
Степень защиты
от IP55 до IP68
Магистральные — IP55/IP66, литые — IP68.
Материал проводника
алюминий или медь
Серии МВА/СВА — Al, МВС/СВС — Cu.
Токопроводы среднего напряжения (СТА/СТС) — отдельная номенклатура на сайте, не смешиваются с шинопроводами до 1 кВ. Комплектующие, гибкие шины, изоляторы и шинодержатели — в смежных разделах продукции.
