Шинодержатели METAENERGY для НКУ и электрощитов
Комплектное крепление медных и алюминиевых шин в низковольтных комплектных устройствах до 1000 В
Ключевые особенности
Материал изолятора
Стеклонаполненный полиамид без фенольных смол — стабильная геометрия и механическая прочность по документации на изделие.
Широкая номенклатура
Одно-, трёх- и четырёхполюсные исполнения, толщина шины 5 и 10 мм, длина профиля по каталогу — под типовые и проектные задачи НКУ.
Подбор под проект
Адаптация к шкафам отечественной и зарубежной разработки, переходные крепёжные элементы, изготовление по чертежу заказчика.
Где и кем применяются шинодержатели
Шинодержатели востребованы в низковольтных комплектных устройствах (НКУ) и электрощитах — от главных распределительных щитов (ГРЩ) до распределительных устройств нагрузки (РУНН) и вводно-коммутационных аппаратов. Их выбирают производители НКУ (серийные и проектные линии), сборщики шкафов, конструкторские бюро и службы снабжения. Конечные объекты — промышленные предприятия, торговая и офисная недвижимость, склады, жилая многоэтажная застройка, а также инфраструктурные сооружения с повышенной ответственностью электроснабжения, включая дата-центры.
Типичная ситуация на рынке
- Массовые каталоги ДКС, IEK — широкий, но обезличенный выбор без привязки к конкретному исполнению щита
- Документация ограничена общими характеристиками, не закрывает требования приёмочной комиссии
Решение METAENERGY
- Комплектная поставка шинодержателя «в одном заказе»: профиль, изоляторы, крепёж — под конкретное проектное исполнение
- Полный пакет документов на изделие для проекта и приёмки: паспорт, соответствие ТУ, конструкторская документация по запросу
Что входит в типовой шинодержатель METAENERGY
Основа — алюминиевый профиль с перфорацией (длина до 2100 мм, габарит 40×15 мм, шаг 12,5 мм), рассчитанный на монтаж в шкафах различной архитектуры. При токах от 2500 А и большом сечении шин применяется усиленное исполнение с дополнительным профилем.
Изолирующие элементы — полимерные изоляторы, армированные стекловолокном. Корпус из стеклонаполненного полиамида без фенольных смол обеспечивает стабильность геометрии и высокую механическую прочность. Метизы и переходные крепёжные элементы включены в набор.
Ниже — серийные позиции и возможные конфигурации, которые закрывают большинство проектных задач.
Продукция
В группу «Шинодержатели» входят готовые к монтажу наборы и отдельные монтажные элементы. Все изделия изготавливаются по ТУ 27.33.13-014-97798631-2022.
Шинодержатели METAENERGY делятся на однополюсные, трёхполюсные и четырёхполюсные. Внутри каждого типа доступны конфигурации с парным и промежуточным креплением, рассчитанные на шины толщиной 5 или 10 мм. Профиль и изоляторы поставляются вместе, что исключает досборку на стороне заказчика.
серия МК

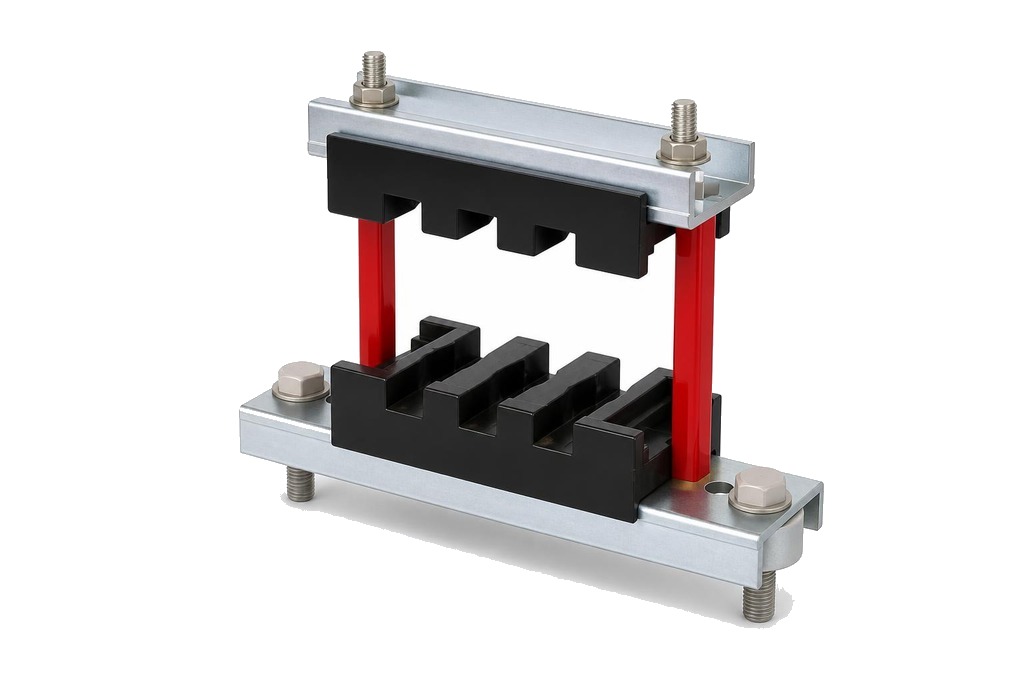

Шинодержатели МК (наборы)
Сборные шинодержатели на алюминиевом профиле с полимерными изоляторами для установки медных или алюминиевых шин в НКУ до 1000 В. Поставляются комплектно: профиль нужной длины, изоляторы, шпильки, гайки, изоляционные трубки и опорные втулки.
- Однополюсные (только парное крепление), трёх- и четырёхполюсные исполнения
- Изоляторы под толщину шины 5 мм или 10 мм; возможность усиленного профиля при больших токах
- Длина профиля от 125 до 2100 мм с шагом 12,5 мм; специальные исполнения по чертежу заказчика
При заказе уточняйте количество полюсов, тип крепления (парное/промежуточное), толщину шины и длину профиля. Возможно исполнение с нестандартной длиной шпильки.
комплекты крепления
Метизы для шинодержателей
Отдельно поставляемые крепёжные элементы и наборы для монтажа шинодержателей в шкафу: комплект крепления профиля и комплект крепления изолятора. Включают болты, гайки, шайбы и изоляционные трубки.
- Самостоятельные позиции для пополнения ЗИП или ремонта
- Применимы ко всем типоразмерам шинодержателей серии МК
Используйте для уточнения сметы и спецификации на этапе проектирования. Артикулы — по каталогу.
Типоразмеры и подбор
Точный подбор исполнения ведётся по конструкторской документации и актуальному каталогу METAENERGY. Ниже приведены ключевые размерные параметры, присутствующие в стандартной номенклатуре.
Базовые конфигурации шинодержателей МК
| Тип | Количество полюсов | Толщина шины, мм | Тип крепления | Характерная длина профиля, мм |
|---|---|---|---|---|
| Однополюсный (1×1-местный) | 1 | 5; 10 | парное | 50–2100 (по каталогу) |
| Трёхполюсный (3×2-местный) | 3 | 5; 10 | парное / промежуточное | 50–2100 (шаг 12,5) |
| Четырёхполюсный (4×4-местный) | 4 | 5; 10 | парное / промежуточное | 50–2100 (шаг 12,5) |
Сравнение / ключевые параметры
Сопоставление решений METAENERGY с типичными рыночными альтернативами на основе требований производителей НКУ и проектных организаций.
| Параметр | Массовый каталог (ДКС, IEK) | METAENERGY |
|---|---|---|
| Комплектность | Позиции приобретаются отдельно; возможен некомплект | Набор «профиль + изоляторы + крепёж» в одной поставке |
| Материал изолятора | Часто общее указание «пластик» | Стеклонаполненный полиамид без фенольных смол, подтверждён документально |
| Документация для приёмки | Базовая этикетка и общие сертификаты | Паспорт изделия, ТУ, КД по запросу в объёме требований заказчика |
| Совместимость с проектом | Ограничена фиксированными исполнениями каталога | Адаптация под шкафы отечественной и зарубежной разработки, переходные элементы, изготовление по чертежу |
| Замена импортных брендов | Прямая замена не гарантируется без сверки | Возможность замены ABB, ERICO, Legrand, Schneider, RITTAL после сверки с конструктором (по крепёжным и посадочным размерам) |
Комплектная поставка и полный пакет документов
Шинодержатель METAENERGY поставляется набором, готовым к монтажу. К каждому изделию прилагается документация в объёме, требуемом проектом и приёмкой заказчика.
Преимущества
Семь характеристик, на которые опираются инженеры и снабжение при выборе шинодержателей.
Надёжность и прочность
Конструкция выдерживает механические и тепловые нагрузки, сохраняя конфигурацию системы шин. Усиленный профиль доступен для токов от 2500 А.
Адаптация к любому шкафу
Возможность подбора креплений и переходных элементов под шкафы российских и зарубежных производителей. Изготовление по чертежу заказчика.
Техническая поддержка проектов
Конструкторы METAENERGY сопровождают подбор и подготовку комплекта документации, включая опросные листы и отраслевые требования.
Дополнительно для проектировщика
Большой ассортимент типоразмеров
Высокая вариативность длин профиля и конфигураций изоляторов позволяет закрыть большинство проектных компоновок без доработки.
Стеклонаполненный материал
Корпус из стеклонаполненного полиамида без фенольных смол — стабильность диэлектрических и механических свойств в рабочем диапазоне температур.
Комплекты по чертежу
Возможна разработка и поставка нестандартного шинодержателя по чертежу или опросному листу заказчика.
Быстрая поставка и удобная упаковка
Сроки поставки согласуются индивидуально; упаковка исключает повреждения при транспортировке.
Переходные крепёжные элементы
В составе набора — элементы, упрощающие стыковку с каркасами шкафов разных серий.
Замена ушедших зарубежных брендов
Ориентир на ABB, ERICO, Legrand, Schneider, RITTAL после сверки с конструктором — реальная альтернатива без остановки производства.
Место в номенклатуре METAENERGY
Шинодержатели — часть системного предложения для производителей НКУ. Они работают в связке с другими токоведущими компонентами, которые также изготавливаются на производственных площадках компании.
Толщина фиксируемой шины
5 и 10 мм (стандартный ряд)
Базовые исполнения изоляторов. Иные толщины — по запросу и при наличии КД.
Количество полюсов
1, 3, 4
Однополюсные, трёх- и четырёхполюсные шинодержатели. Возможны специальные многополюсные сборки.
Токовая нагрузка
до 2500 А и выше (с усилением)
Усиленный профиль и особое крепление для мощных систем шин.
Для завершения комплектации щита METAENERGY предлагает также шины медные гибкие изолированные (ШМГИ), шины твёрдые изолированные (ШМТИ), шины плетёные (ШМП), компенсаторы шинные медные (КШМ) и алюминиевые (КША), изоляторы и комплекты индикации напряжения. Техническая информация — в соответствующих разделах каталога.
