Комплектілі жеткізу
Профиль, изоляторлар және бекіткіш бір тапсырыста — қалқанның нақты орындалуына сай, әртүрлі жеткізулерден құрастырусыз.
НКУ және электр қалқандарына арналған шина ұстағыштар
Төмен вольтты комплектілі құрылғыларда мыс және алюминий шиналарды комплектілі бекіту
Негізгі ерекшеліктер
Изолятор материалы
Фенол шайырсыз шыны толтырылған полиамид — бұйым құжаттамасы бойынша тұрақты геометрия және механикалық беріктік.
Кең номенклатура
Бір, үш және төрт полюсті орындалулар, шина қалыңдығы 5 және 10 мм, каталог бойынша профиль ұзындығы — НКУ-ның үлгілік және жобалық міндеттеріне сай.
Жобаға сай іріктеу
Отандық және шетелдік шкафтарға бейімдеу, өтпелі бекіту элементтері, тапсырыс берушінің сызбасы бойынша өндіру.
Шина ұстағыштарды қайда және кім қолданады
Шина ұстағыштар төмен вольтты комплектілі құрылғыларда (НКУ) және электр қалқандарында – бас тарату қалқандарынан (ГРЩ) жүктеме тарату құрылғыларына (РУНН) және кіріс-коммутациялық аппараттарға дейін сұранысқа ие. Оларды НКУ өндірушілері (сериялық және жобалық желілер), шкаф жинаушылары, конструкторлық бюролар және жабдықтау қызметтері таңдайды. Соңғы нысандар – өнеркәсіптік кәсіпорындар, сауда және кеңсе жылжымайтын мүлкі, қоймалар, тұрғын көп қабатты құрылыстар, сондай-ақ деректер орталықтарын қоса алғанда, электрмен жабдықтаудың жоғары жауапкершілігі бар инфрақұрылымдық ғимараттар.
Нарықтағы типтік жағдай
- ДКС, IEK жаппай каталогтары – қалқанның нақты орындалуына байланыссыз кең, бірақ жеке емес таңдау
- Құжаттама жалпы сипаттамалармен шектелген, қабылдау комиссиясының талаптарын жаппайды
METAENERGY шешімі
- Шина ұстағыштың «бір тапсырыста» комплектілі жеткізілуі: профиль, изоляторлар, бекіту – нақты жобалық орындалуға арналған
- Жоба және қабылдау үшін бұйымға толық құжаттар пакеті: паспорт, ТУ-ға сәйкестік, сұраныс бойынша конструкторлық құжаттама
METAENERGY типтік шина ұстағышына не кіреді
Негізі – перфорациясы бар алюминий профилі (ұзындығы 2100 мм дейін, өлшемі 40×15 мм, қадамы 12,5 мм), әртүрлі архитектурадағы шкафтарда монтаждауға есептелген. 2500 А-дан бастап токтарда және үлкен қимадағы шиналарда қосымша профилі бар күшейтілген орындалу қолданылады.
Изоляциялаушы элементтер – шынытал толтырғышты полимерлі изоляторлар. Фенолды шайырсыз шыны толтырылған полиамидтен жасалған корпус геометрияның тұрақтылығын және жоғары механикалық беріктікті қамтамасыз етеді. Метиздер және өтпелі бекіту элементтері жиынтыққа кіреді.
Типті өлшемді қалқанның конструкторлық құжаттамасы бойынша таңдайды: шиналардың ені мен қалыңдығы, полюстер саны, бекіту түрі.
Төменде — жобалық тапсырмалардың көпшілігін жабатын сериялық позициялар мен мүмкін конфигурациялар.
Өнімдер
«Шина ұстағыштар» тобына монтажға дайын жиынтықтар мен жеке монтаждық элементтер кіреді. Барлық бұйымдар ТУ 27.33.13-014-97798631-2022 бойынша жасалады.
METAENERGY шина ұстағыштары бірполюсті, үшполюсті және төртполюсті болып бөлінеді. Әрбір түрде қосарланған және аралық бекітумен, 5 немесе 10 мм қалыңдықтағы шиналарға арналған конфигурациялар қолжетімді. Профиль мен изоляторлар бірге жеткізіледі, бұл тапсырыс беруші жағында қосымша жинауды жояды.
МК сериясы

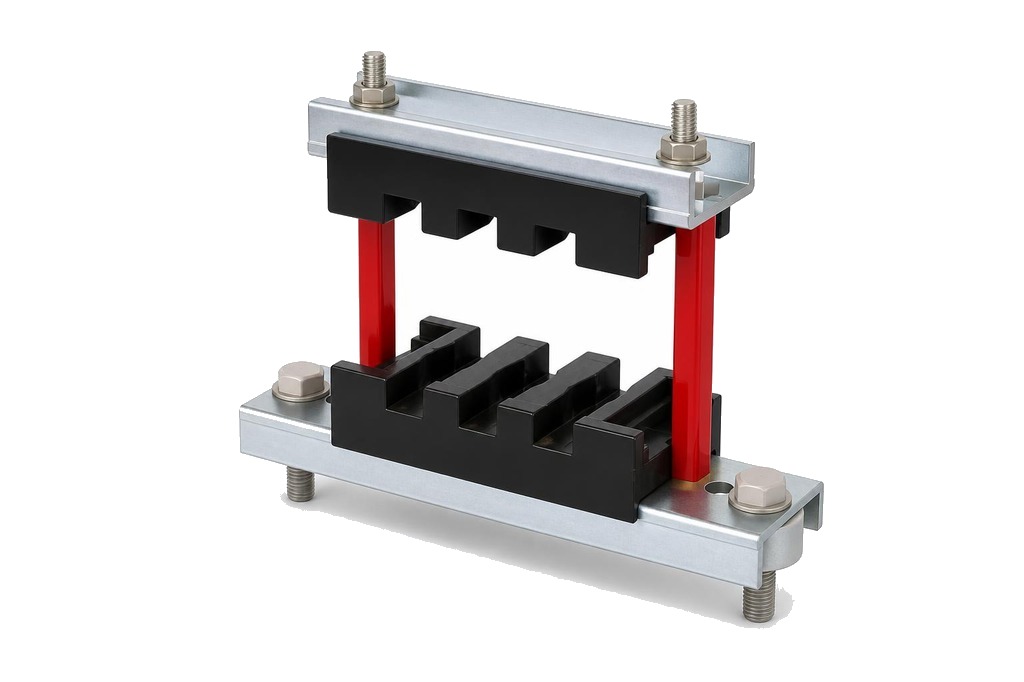

МК шина ұстағыштары (жиынтықтар)
1000 В дейінгі НКУ-да мыс немесе алюминий шиналарды орнатуға арналған полимерлі изоляторлары бар алюминий профильдегі жинақталатын шина ұстағыштар. Толық жиынтықпен жеткізіледі: қажетті ұзындықтағы профиль, изоляторлар, шпилькалар, гайкалар, изоляциялық түтікшелер және тірек втулкалары.
- Бірполюсті (тек қосарланған бекіту), үш- және төртполюсті нұсқалар
- 5 мм немесе 10 мм шина қалыңдығына арналған изоляторлар; үлкен токтарда күшейтілген профиль мүмкіндігі
- Профиль ұзындығы 125-тен 2100 мм-ге дейін 12,5 мм қадаммен; тапсырыс берушінің сызбасы бойынша арнайы нұсқалар
Тапсырыс кезінде полюстер санын, бекіту түрін (қосарланған/аралық), шина қалыңдығын және профиль ұзындығын нақтылаңыз. Стандартты емес шпилька ұзындығымен нұсқасы мүмкін.
бекіту жинақтары
Шина ұстағыштарға арналған бекіткіштер
Шкафта шина ұстағыштарды монтаждауға арналған жеке жеткізілетін бекіту элементтері мен жинақтар: профиль бекіту жинағы және изолятор бекіту жинағы. Болттарды, гайкаларды, тығырықтарды және оқшаулау түтіктерін қамтиды.
- Қосалқы бөлшектер қорын толтыруға немесе жөндеуге арналған дербес позициялар
- МК сериясының шина ұстағыштарының барлық типоөлшемдеріне қолданылады
Жобалау кезеңінде сметаны және спецификацияны нақтылау үшін пайдаланыңыз. Артикулдар — каталог бойынша.
Типоөлшемдер және іріктеу
Орындаудың нақты іріктелуі конструкторлық құжаттама және METAENERGY-дің өзекті каталогы бойынша жүргізіледі. Төменде стандартты номенклатурада бар негізгі өлшемдік параметрлер келтірілген.
МК шина ұстағыштарының базалық конфигурациялары
| Түрі | Полюстер саны | Шина қалыңдығы, мм | Бекіту түрі | Профильдің сипаттамалық ұзындығы, мм |
|---|---|---|---|---|
| Бір полюсті (1×1-орынды) | 1 | 5; 10 | жұптық | 50–2100 (каталог бойынша) |
| Үш полюсті (3×2-орынды) | 3 | 5; 10 | жұптық / аралық | 50–2100 (қадам 12,5) |
| Төрт полюсті (4×4-орынды) | 4 | 5; 10 | жұптық / аралық | 50–2100 (қадам 12,5) |
Салыстыру / негізгі параметрлер
METAENERGY шешімдерін НКУ өндірушілері мен жобалау ұйымдарының талаптары негізінде нарықтағы типтік баламалармен салыстыру.
| Параметр | Жаппай каталог (ДКС, IEK) | METAENERGY |
|---|---|---|
| Жинақтылық | Позициялар бөлек сатып алынады; толық жинақ болмауы мүмкін | Бір жеткізуде «профиль + изоляторлар + бекіткіш» жинағы |
| Изолятор материалы | Жиі жалпы «пластик» көрсетіледі | Фенол шайырларынсыз әйнекті толтырылған полиамид, құжатпен расталған |
| Қабылдау үшін құжаттама | Базалық белгі және жалпы сертификаттар | Бұйым паспорты, ТҚ, КҚ сұраныс бойынша тапсырыс беруші талаптарының көлемінде |
| Жобамен үйлесімділік | Каталогтың бекітілген орындауларымен шектелген | Отандық және шетелдік әзірлемелердің шкафтарына бейімдеу, өтпелі элементтер, сызба бойынша дайындау |
| Импорттық брендтерді алмастыру | Тура алмастыру салыстырусыз кепілдік берілмейді | Конструктормен салыстырудан кейін ABB, ERICO, Legrand, Schneider, RITTAL алмастыру мүмкіндігі (бекіту және отырғызу өлшемдері бойынша) |
Жинақты жеткізу және толық құжаттар пакеті
METAENERGY шина ұстағышы монтажға дайын жиынтықпен жеткізіледі. Әрбір бұйымға жоба мен тапсырыс беруші қабылдауы талап ететін көлемде құжаттама қоса беріледі.
Артықшылықтар
Инженерлер мен жабдықтаушылар шина ұстағыштарды таңдау кезінде назар аударатын жеті сипаттама.
Сенімділік және беріктік
Конструкция механикалық және жылулық жүктемелерге төтеп береді, шиналар жүйесінің конфигурациясын сақтайды. Күшейтілген профиль 2500 А-дан бастап токтарға қолжетімді.
Кез келген шкафқа бейімдеу
Ресей және шетелдік өндірушілердің шкафтарына арналған бекіткіштер мен өтпелі элементтерді таңдау мүмкіндігі. Тапсырыс берушінің сызбасы бойынша дайындау.
Жобаларды техникалық қолдау
METAENERGY конструкторлары таңдауды және құжаттама жинағын дайындауды, оның ішінде сауалнамалық парақтар мен салалық талаптарды қоса алғанда, сүйемелдейді.
Жобалаушы үшін қосымша
Типтік өлшемдердің үлкен ассортименті
Профиль ұзындықтары мен изоляторлар конфигурацияларының жоғары вариативтілігі қосымша өңдеусіз жобалық орналасулардың көпшілігін қамтуға мүмкіндік береді.
Шыны толтырғышты материал
Фенол шайырсыз шыны толтырылған полиамидтен жасалған корпус — жұмыс температурасы диапазонында диэлектрлік және механикалық қасиеттердің тұрақтылығы.
Сызба бойынша жинақтар
Тапсырыс берушінің сызбасы немесе сұрау парағы бойынша стандартты емес шина ұстағышты әзірлеу және жеткізу мүмкін.
Жылдам жеткізу және ыңғайлы орау
Жеткізу мерзімдері жеке келісіледі; орау тасымалдау кезінде зақымдануды болдырмайды.
Өтпелі бекіту элементтері
Жинақ құрамында — әртүрлі сериялы шкафтардың каркастарымен қосуды жеңілдететін элементтер.
Кеткен шетелдік брендтерді алмастыру
Конструктормен тексеруден кейін ABB, ERICO, Legrand, Schneider, RITTAL бағдары — өндірісті тоқтатпайтын нақты баламасы.
METAENERGY номенклатурасындағы орны
Шина ұстағыштар — НКУ өндірушілер үшін жүйелік ұсыныстың бөлігі. Олар компанияның өндірістік алаңдарында да өндірілетін басқа токөткізгіш компоненттермен бірге жұмыс істейді.
Бекітілетін шинаның қалыңдығы
5 және 10 мм (стандартты қатар)
Изоляторлардың негізгі нұсқалары. Басқа қалыңдықтар — сұрау бойынша және КҚ болған жағдайда.
Полюстер саны
1, 3, 4
Бір полюсті, үш және төрт полюсті шина ұстағыштар. Арнайы көп полюсті жинақтар мүмкін.
Ток жүктемесі
2500 А дейін және одан жоғары (күшейтумен)
Қуатты шина жүйелеріне арналған күшейтілген профиль және ерекше бекіту.
