Komplekt təchizat
Profil, izolyatorlar və bərkitmə elementləri bir sifarişdə — konkret şit icrasına uyğun, müxtəlif təchizatlardan yığma olmadan.
NKU və elektrik şitləri üçün şin tutucular
Aşağı gərginlik komplekt cihazlarında mis və alüminium şinlərin komplekt bərkidilməsi
Əsas xüsusiyyətlər
İzolyator materialı
Fenol qatranları olmadan şüşə ilə doldurulmuş poliamid — məhsul sənədləşməsinə uyğun sabit həndəsə və mexaniki möhkəmlik.
Geniş nomenklatura
Bir-, üç- və dördqütblü icra, şin qalınlığı 5 və 10 mm, kataloq üzrə profil uzunluğu — NKU tipik və layihə vəzifələri üçün.
Layihəyə uyğun seçim
Yerli və xarici şkaflara adaptasiya, keçid bərkitmə elementləri, sifarişçi çertyojuna görə istehsal.
Şin tutucular harada və kim tərəfindən tətbiq olunur
Şin tutucular aşağı gərginlik komplekt cihazlarında (NKU) və elektrik şitlərində tələb olunur — baş paylama şitlərindən (GRŞ) yük paylama cihazlarına (RUNN) və giriş-kommutasiya aparatlarına qədər. Onları NKU istehsalçıları (seriyalı və layihə xətləri), şkaf yığıcıları, konstruktor büroları və təchizat xidmətləri seçir. Son obyektlər — sənaye müəssisələri, ticarət və ofis daşınmaz əmlakı, anbarlar, çoxmərtəbəli yaşayış tikintisi, həmçinin data-mərkəzləri daxil olmaqla, elektrik təchizatının yüksək məsuliyyətli infrastruktur qurğuları.
Bazarda tipik vəziyyət
- DKS, IEK kütləvi kataloqları — geniş, lakin konkret şit icrasına bağlı olmayan şəxsiyyətsiz seçim
- Sənədləşmə ümumi xüsusiyyətlərlə məhdudlaşır, qəbul komissiyasının tələblərini qarşılamır
METAENERGY həlli
- Şin tutucunun "bir sifarişdə" komplekt təchizatı: profil, izolyatorlar, bərkitmə elementləri — konkret layihə icrasına uyğun
- Layihə və qəbul üçün məhsul üzrə tam sənəd paketi: pasport, TU-ya uyğunluq, sorğu əsasında konstruktor sənədləşməsi
METAENERGY tipik şin tutucusuna nə daxildir
Əsas — perforasiyalı alüminium profil (uzunluq 2100 mm-ə qədər, ölçü 40×15 mm, addım 12,5 mm), müxtəlif arxitekturalı şkaflarda montaja nəzərdə tutulmuşdur. 2500 A-dan başlayan cərəyanlarda və böyük şin kəsiyində əlavə profilli gücləndirilmiş icra tətbiq olunur.
İzolyasiya edən elementlər — şüşə liflə gücləndirılmiş polimer izolyatorlar. Fenol qatranları olmadan şüşə ilə doldurulmuş poliamid korpus həndəsənin sabitliyini və yüksək mexaniki möhkəmliyi təmin edir. Metizlər və keçid bərkitmə elementləri dəstə daxildir.
Ölçü standartı şitin konstruktor sənədləşməsinə görə seçilir: şinlərin eni və qalınlığı, qütblərin sayı, bərkitmə növü.
Aşağıda — layihə vəzifələrinin əksəriyyətini həll edən seriyalı mövqelər və mümkün konfiqurasiyalar.
Məhsullar
"Şin tutucular" qrupuna montaja hazır dəstlər və ayrıca montaj elementləri daxildir. Bütün məhsullar TU 27.33.13-014-97798631-2022 üzrə istehsal olunur.
METAENERGY şin tutucuları birqütblü, üçqütblü və dördqütblü növlərə bölünür. Hər növ daxilində cüt və ara bərkitmə ilə konfiqurasiyalar mövcuddur, 5 və ya 10 mm qalınlıqlı şinlər üçün nəzərdə tutulmuşdur. Profil və izolyatorlar birlikdə təchiz edilir ki, bu da sifarişçi tərəfində əlavə yığımı aradan qaldırır.
MK seriyası

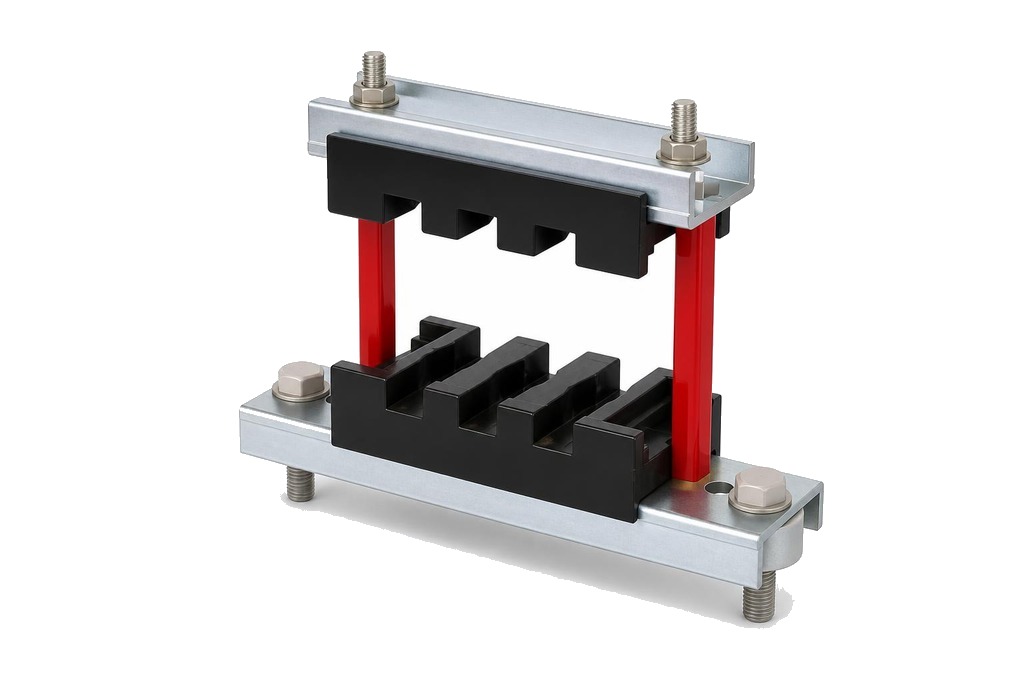

MK şin tutucuları (dəstlər)
1000 V-a qədər NKU-da mis və ya alüminium şinlərin quraşdırılması üçün polimer izolyatorlu alüminium profilli yığma şin tutucuları. Komplekt halında təchiz edilir (profillər, izolyatorlar, bərkidicilər).
- Birqütblü (yalnız cüt bərkitmə), üçqütblü və dördqütblü icraları
- 5 mm və ya 10 mm şin qalınlığı üçün izolyatorlar; böyük cərəyanlarda gücləndirilmiş profil imkanı
- Profil uzunluğu 125-dən 2100 mm-ə qədər, 12,5 mm addımla; sifarişçi çertyoju üzrə xüsusi icraları
Sifariş zamanı qütblərin sayını, bərkitmə növünü (cüt/ara), şin qalınlığını və profil uzunluğunu dəqiqləşdirin. Qeyri-standart sancaq uzunluğu ilə icra mümkündür.
bərkitmə komplektləri
Şin tutucuları üçün metizlər
Şkafda şin tutucularının montajı üçün ayrıca təchiz edilən bərkitmə elementləri və dəstlər: profil bərkitmə komplekti və izolyator bərkitmə komplekti. Boltlar, qaykalar, şaybalar və izolyasiya borularını əhatə edir.
- ZİP-in doldurulması və ya təmir üçün müstəqil mövqelər
- MK seriyası şin tutucularının bütün ölçü növlərinə tətbiq olunur
Layihələndirmə mərhələsində smetanın və spesifikasiyanın dəqiqləşdirilməsi üçün istifadə edin. Artikullar — kataloq üzrə.
Ölçü növləri və seçim
İcranın dəqiq seçimi konstruktor sənədləşməsi və METAENERGY aktual kataloqu əsasında aparılır. Aşağıda standart nomenklaturada mövcud olan əsas ölçü parametrləri verilmişdir.
MK şin tutucularının baza konfiqurasiyaları
| Növ | Qütblərin sayı | Şin qalınlığı, mm | Bərkitmə növü | Xarakterik profil uzunluğu, mm |
|---|---|---|---|---|
| Birqütblü (1×1-yerli) | 1 | 5; 10 | cüt | 50–2100 (kataloq üzrə) |
| Üçqütblü (3×2-yerli) | 3 | 5; 10 | cüt / ara | 50–2100 (addım 12,5) |
| Dördqütblü (4×4-yerli) | 4 | 5; 10 | cüt / ara | 50–2100 (addım 12,5) |
Müqayisə / əsas parametrlər
NKU istehsalçılarının və layihə təşkilatlarının tələbləri əsasında METAENERGY həllərinin tipik bazar alternativləri ilə müqayisəsi.
| Parametr | Kütləvi kataloq (DKS, IEK) | METAENERGY |
|---|---|---|
| Komplektlik | Mövqelər ayrıca alınır; komplekt olmaya bilər | Dəst «profil + izolyatorlar + bərkidici» bir təchizatda |
| İzolyator materialı | Tez-tez ümumi göstəriş «plastik» | Şüşə ilə doldurulmuş poliamid fenol qatranları olmadan, sənədlərlə təsdiqlənmişdir |
| Qəbul üçün sənədləşmə | Əsas etiket və ümumi sertifikatlar | Məhsul pasportu, TU, KD sorğu üzrə sifarişçi tələbləri həcmində |
| Layihə ilə uyğunluq | Kataloqda sabit icraatlarla məhdudlaşır | Yerli və xarici işləmələrlə şkaflara uyğunlaşdırma, keçid elementləri, çertyoj üzrə istehsal |
| İdxal brendlərinin əvəzlənməsi | Birbaşa əvəzləmə yoxlama olmadan təmin edilmir | ABB, ERICO, Legrand, Schneider, RITTAL-ın konstruktorla yoxlamadan sonra əvəzlənməsi mümkündür (bərkidici və oturan ölçülərə görə) |
Komplekt təchizat və tam sənəd paketi
METAENERGY şin tutucu dəst halında, montaja hazır təchiz edilir. Hər məhsula layihə və sifarişçi qəbulu tələb etdiyi həcmdə sənədləşmə əlavə olunur.
Üstünlüklər
Mühəndislər və təchizat şin tutucuları seçərkən əsaslandıqları yeddi xüsusiyyət.
Etibarlılıq və möhkəmlik
Konstruksiya mexaniki və istilik yüklərini daşıyır, şin sisteminin konfiqurasiyasını saxlayır. Gücləndirilmiş profil 2500 A-dan başlayan cərəyanlar üçün əlçatandır.
İstənilən şkafa uyğunlaşma
Rusiya və xarici istehsalçıların şkaflarına uyğun bərkidicilər və keçid elementlərinin seçilməsi imkanı. Sifarişçinin çertyojuna görə istehsal.
Layihələrin texniki dəstəyi
METAENERGY konstruktorları seçim və sənədləşmə komplektinin hazırlanmasını, o cümlədən sorğu vərəqləri və sahə tələblərini müşayiət edirlər.
Layihələndirici üçün əlavə
Böyük tip-ölçü çeşidi
Profil uzunluqları və izolyator konfiqurasiyalarının yüksək variantlılığı işləmə olmadan layihə kompoviksiyalarının əksəriyyətini bağlamağa imkan verir.
Şüşə ilə doldurulmuş material
Fenol qatranları olmadan şüşə ilə doldurulmuş poliamid korpus — iş temperatur diapazonunda dielektrik və mexaniki xüsusiyyətlərin sabitliyi.
Çertyoj üzrə komplektlər
Sifarişçinin çertyoju və ya sorğu vərəqinə görə qeyri-standart şin tutucunun işlənməsi və təchizatı mümkündür.
Sürətli təchizat və rahat qablaşdırma
Təchizat müddətləri fərdi razılaşdırılır; qablaşdırma nəqliyyat zamanı zədələnməni istisna edir.
Keçid bərkidici elementləri
Dəst tərkibində — müxtəlif seriyalı şkaf karkasları ilə birləşməni asanlaşdıran elementlər.
Getmiş xarici brendlərin əvəzlənməsi
Konstruktorla yoxlamadan sonra ABB, ERICO, Legrand, Schneider, RITTAL-a istiqamət — istehsalı dayandırmadan real alternativ.
METAENERGY nomenklaturasında yeri
Şin tutucuları — NKU istehsalçıları üçün sistem təklifinin bir hissəsidir. Onlar şirkətin istehsal sahələrində də istehsal olunan digər cərəyan daşıyan komponentlərlə birlikdə işləyirlər.
Bərkidilmiş şinin qalınlığı
5 və 10 mm (standart sıra)
İzolyatorların baza icraları. Digər qalınlıqlar — sorğu əsasında və KD mövcud olduqda.
Qütblərin sayı
1, 3, 4
Tək qütblü, üç və dörd qütblü şin tutucular. Xüsusi çoxqütblü yığmalar mümkündür.
Cərəyan yükü
2500 A-a qədər və daha yüksək (gücləndirilmiş)
Güclü şin sistemləri üçün gücləndirilmiş profil və xüsusi bərkitmə.
