Две серии под задачи щита
МН — полимерные опорные изоляторы для РУ 0,4–6 кВ. SM — низковольтные «бочонки» из DMC до 1 кВ с латунной закладной.
Изоляторы МН и SM
Серии МН и SM — крепление шин в НКУ, ВРУ и ГРЩ
Ключевые особенности
Материалы и механика
SM: прессматериал со стекловолокном, латунь, адаптация под шестигранный крепёж. МН: эпоксидный компаунд, закладные латунь/сталь — по КД.
Документальное подтверждение
Протоколы испытаний, сертификаты на партию, соответствие ГОСТ и IEC. Полный комплект для приёмки и проектной документации.
Контроль и повторяемость
100 % входной контроль партий, исключающий разброс габаритов. Упаковка кратно 10 шт. — удобно для сборки.
Контекст применения
Опорные изоляторы МН и SM устанавливаются в низковольтных комплектных устройствах (НКУ), вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ) и шкафах сборки 0,4–1 кВ. МН дополнительно применяются в РУ классов до 6 кВ. Изделия востребованы производителями щитового оборудования, электротехническими заводами, субподрядной сборкой под проекты EPC, а также при решении задач импортозамещения с сертификационным контуром.
Стандартный подход
- Путаница МН и SM ведёт к несовпадению высот и центров крепления — переделка компоновки
- Подбор без учёта механической нагрузки — трещины, ослабление шины
- Неполный комплект документов: затруднена приёмка и подтверждение соответствия
Решение METAENERGY
- Поставка строго по спецификации с контролем партии, исключающая внутрипартионный разброс
- Соответствие паспортным усилиям прижима и изгиба, протоколы испытаний в комплекте
- Полный пакет документов: сертификаты, паспорта, протоколы для приёмочной комиссии
Отрасли и типовые объекты
Машиностроение, химия и нефтегаз, агропромышленный комплекс, строительство и девелопмент, объекты инфраструктуры. Поставки осуществляются как для производителей щитов, так и напрямую на объекты через проектные организации.
Далее — подробно о линейках МН и SM, параметрах и преимуществах, которые закрывают перечисленные сложности.
Продукция
Две взаимодополняющие серии низковольтных опорных изоляторов с полным документальным сопровождением.
Серия МН — полимерные опорные изоляторы для распределительных устройств до 6 кВ. Серия SM — низковольтные «бочонки» из DMC с латунной закладной под шестигранный крепёж. Обе линейки поставляются с протоколами испытаний и сертификатами.
МН

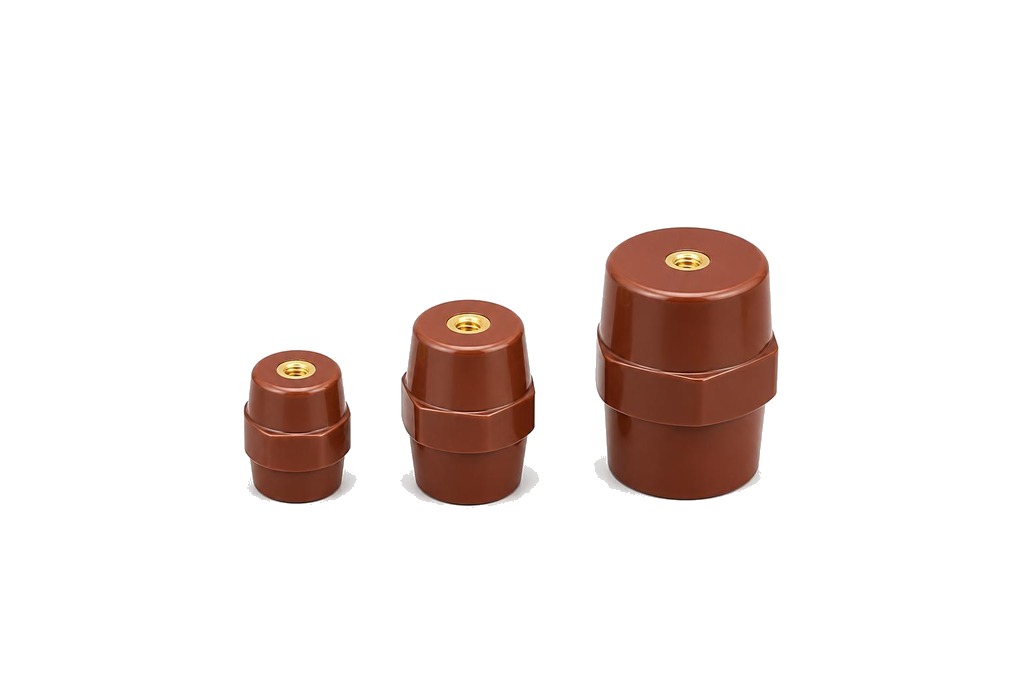

Изоляторы опорные МН
Полимерные опорные изоляторы для крепления токоведущих шин в силовых шкафах и сборках. Применяются в РУ классов 0,4–6 кВ.
- Корпус из электроизоляционного эпоксидного компаунда
- Закладные элементы — латунь или сталь (индекс «С»)
- Высота от 25 до 125 мм; модификации по конфигурации крепления
- Нормированная механическая разрушающая сила на изгиб и крутящий момент по каталогу
Подбор по конструкторской документации (КД). Обязательно сверяйте высоту и тип закладной с чертежом щита.
SM

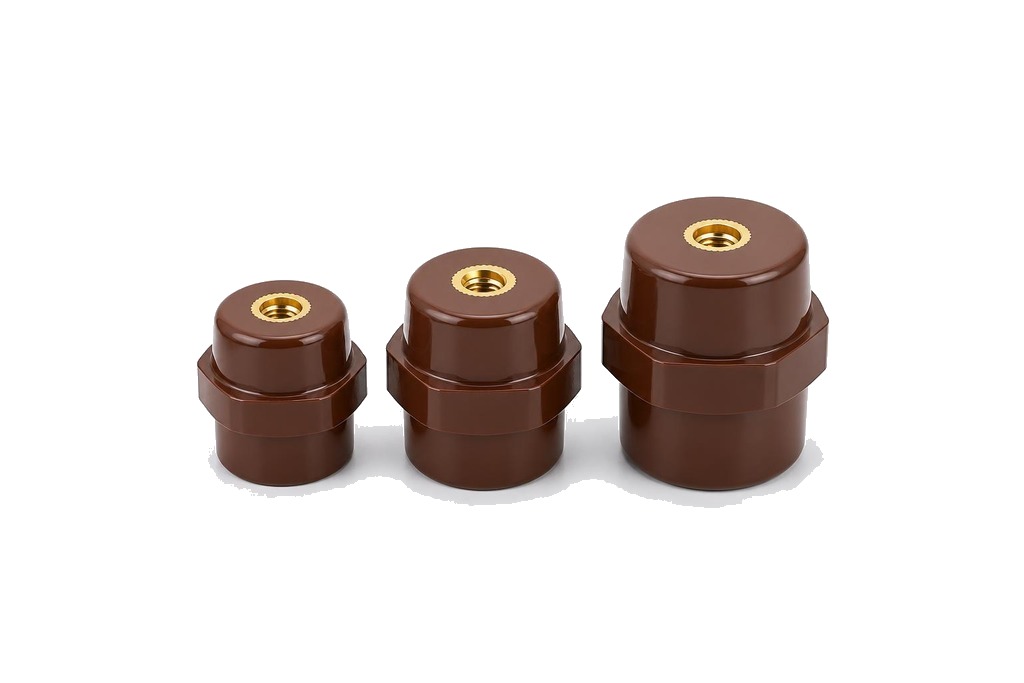

Изолятор низковольтный SM («бочонок»)
Цилиндрические опорные изоляторы из DMC со стекловолокном для токоведущих шин в НКУ до 1 кВ. Латунная закладная адаптирована под шестигранный крепёж.
- Материал: DMC (Dough Molding Compound) со стекловолокном — высокая прочность и дугостойкость
- Латунная закладная под шестигранный крепёж — удобство монтажа
- Широкий ассортимент типоразмеров; параметры — по каталогу и паспорту
- Сертификация, протоколы испытаний, упаковка кратно 10 шт.
Функциональный аналог изделий ABB, Weidmüller после обязательной сверки с конструктором. Не используйте термин «аналог» без согласования.
Типоразмеры и подбор
Для серии МН приведены основные типоразмеры и механические характеристики. Данные по серии SM уточняйте по конструкторской документации и паспортам на партию.
Основные типоразмеры изоляторов МН (фрагмент каталога)
| Обозначение | Высота, мм | Разрушающая сила на изгиб, кН не менее | Разрушающий крутящий момент, Н·м не менее | Вес, кг |
|---|---|---|---|---|
| МН 25-000 | 25 | 2,5 | 35 | 0,030 |
| МН 30-001 | 30 | 3 | 40 | 0,045 |
| МН 40-000 | 40 | 3 | 80 | 0,088 |
| МН 50-001 | 50 | 4 | 80 | 0,178 |
| МН 60-001 | 60 | 9 | 100 | 0,258 |
| МН 76-001 | 76 | 3,5 | 100 | 0,228 |
| МН 80-000 | 80 | 7 | 100 | 0,415 |
| МН 125-001 | 125 | — | — | 1,900 |
Сравнение ключевых параметров МН и SM
Обе серии решают задачу опорной изоляции шин, но различаются материалом, классом напряжения и конструктивными особенностями.
| Параметр | МН | SM |
|---|---|---|
| Материал корпуса | Эпоксидный компаунд (полимер) | DMC со стекловолокном |
| Класс напряжения | 0,4–6 кВ | до 1 кВ |
| Закладной элемент | Латунь или сталь (индекс С) | Латунь (шестигранный крепёж) |
| Типовые обозначения | МН 60-001, МН 40-000, МН-76-001 | SM 40-000, SM 50-001, SM 76-001 |
| Механическая нагрузка | Нормируется по каталогу (изгиб и кручение) | Нормируется по паспорту и КД |
| Документация | По каталогу и КД | Сертификация, протоколы испытаний, паспорт |
Каждая партия проходит контроль
100 % входной контроль партий, испытания на пробой и механику, соответствие ГОСТ и IEC. ISO 9001-2015.
Преимущества
Изоляторы МН и SM — для сборки НКУ и щитов с документальным подтверждением соответствия ГОСТ и IEC.
Материалы и конструкция
SM — DMC с армированием стекловолокном, латунная закладная под шестигранник. МН — эпоксидный компаунд, латунь или сталь. Каждый материал подобран под механические и электрические требования.
Контроль и испытания
100 % партий проходят проверку на пробой и механическую прочность. Протоколы входят в комплект поставки — подходят для приёмочной комиссии и сертификационных процедур.
Документация под проект
Полный пакет: сертификаты соответствия, паспорта, протоколы типовых и приёмо-сдаточных испытаний. Возможна поставка после сверки функциональной эквивалентности для импортозамещения.
Дополнительно для проектировщика
Две линейки под разный класс напряжения
МН перекрывает 0,4–6 кВ, SM — до 1 кВ. Выбор по каталогу или КД снижает риск ошибок с подбором высоты.
SM: DMC и латунь
Прессматериал со стекловолокном обеспечивает дугостойкость и механическую прочность. Латунная закладная с шестигранником упрощает затяжку и предотвращает проворачивание.
МН: полимер и металл под заказ
Латунные или стальные закладные, широкий ряд высот (25–125 мм) и модификаций крепления — точное попадание в компоновку щита.
Испытанная механика
Нормированные разрушающие усилия на изгиб и крутящий момент — можно закладывать в расчёты без запаса «на глаз».
Импортозамещение после сверки
Функциональная замена ушедшим поставщикам (ориентир ABB, Weidmüller) при условии подтверждения эквивалентности конструктором.
Упаковка и кратность
SM — качественная упаковка, наполнение кратно 10 шт. Удобно для комплектации партий и снижает подрезку на сборке.
Место в номенклатуре METAENERGY
Изоляторы МН и SM входят в обширную линейку изоляционных решений для распределительных устройств, шинопроводов и комплектных устройств.
Класс напряжения
до 6 кВ (МН) / до 1 кВ (SM)
Опорные изоляторы для низковольтных и средневольтных ячеек, шинных сборок и шкафов.
Материалы
Полимер и DMC
Эпоксидный компаунд (МН) и прессматериал со стекловолокном (SM) — выбор под условия эксплуатации и сборки.
Доступный сортамент
Высоты от 25 мм до 125 мм (МН)
Для SM типоразмеры и конфигурации — по каталогу. Всегда в наличии ходовые позиции.
В номенклатуре METAENERGY также представлены изоляторы среднего напряжения: опорные ИО, проходные ИП, силиконовые ОСК, а также шинодержатели и метизы для шинопроводов. Подбор закроет любую задачу изоляции токоведущих частей.
