Qalxan tələbləri üçün iki seriya
MN — 0,4–6 kV RU üçün polimer dayaq izolyatorları. SM — latun yivli hissəli 1 kV-a qədər DMC-dən aşağı gərginlik "çəlləkləri".
Əsas xüsusiyyətlər
Materiallar və mexanika
SM: şüşə lifli press materiası, latun, altıbucaqlı bərkitmə üçün uyğunlaşdırılma. MN: epoksi birləşmə, yivli hissələr latun/polad — KD üzrə.
Sənədli təsdiq
Sınaq protokolları, partiya sertifikatları, GOST və IEC uyğunluğu. Qəbul və layihə sənədləşməsi üçün tam komplekt.
Nəzarət və təkrarlanma
100% giriş nəzarəti, partiya ölçü fərqliliyini istisna edir. Qablaşdırma 10 ədəd bölüşmə ilə — quraşdırma üçün rahatdır.
Tətbiq konteksti
MN və SM dayaq izolyatorları aşağı gərginlik komplekt qurğularında (NKU), giriş-paylama qurğularında (VRU), əsas paylama qalxanlarında (GRŞ) və 0,4–1 kV yığım şkaflarında quraşdırılır. MN əlavə olaraq 6 kV-a qədər siniflərdə RU-da tətbiq olunur. Məhsullar qalxan avadanlığı istehsalçıları, elektrotexnika zavodları, EPC layihələri üzrə subpodrat yığımı, həmçinin sertifikasiya dövrü ilə idxal əvəzləmə məsələlərinin həlli zamanı tələb olunur. METAENERGY izolyatorları — dörd xətt: aşağı gərginlik MN/SM, epoksi İO/İP, silikon OSK və dartma İT. Seçim — kataloq və KD üzrə.
Standart yanaşma
- MN və SM qarışıqlığı hündürlük və bərkitmə mərkəzlərinin uyğunsuzluğuna gətirib çıxarır — kompanovkanın yenidən işlənməsi
- Mexaniki yük nəzərə alınmadan seçim — çatlar, şinin zəifləməsi
- Natamam sənəd komplekti: qəbul və uyğunluq təsdiqi çətinləşir
METAENERGY həlli
- Daxilpartiya fərqliliyini istisna edən partiya nəzarəti ilə spesifikasiya üzrə dəqiq təchizat
- Pasport sıxma və əyilmə qüvvələrinə uyğunluq, sınaq protokolları komplektdə
- Tam sənəd paketi: qəbul komissiyası üçün sertifikatlar, pasportlar, protokollar
Sahələr və tipik obyektlər
Maşınqayırma, kimya və neft-qaz, aqrar-sənaye kompleksi, tikinti və develpment, infrastruktur obyektləri. Təchizat həm qalxan istehsalçıları üçün, həm də layihə təşkilatları vasitəsilə birbaşa obyektlərə həyata keçirilir.
Növbəti — sadalanan çətinlikləri bağlayan MN və SM xətləri, parametrlər və üstünlüklər haqqında ətraflı.
Məhsullar
Tam sənədləşmə dəstəyi ilə bir-birini tamamlayan iki aşağı gərginlik dayaq izolyatoru seriyası.
MN seriyası — 6 kV-a qədər paylama qurğuları üçün polimer dayaq izolyatorları. SM seriyası — altıbucaqlı bərkitmə üçün mis daxilməli DMC-dən hazırlanmış aşağı gərginlik "çəlləkləri". Hər iki xətt sınaq protokolları və sertifikatlarla təchiz edilir.
MN

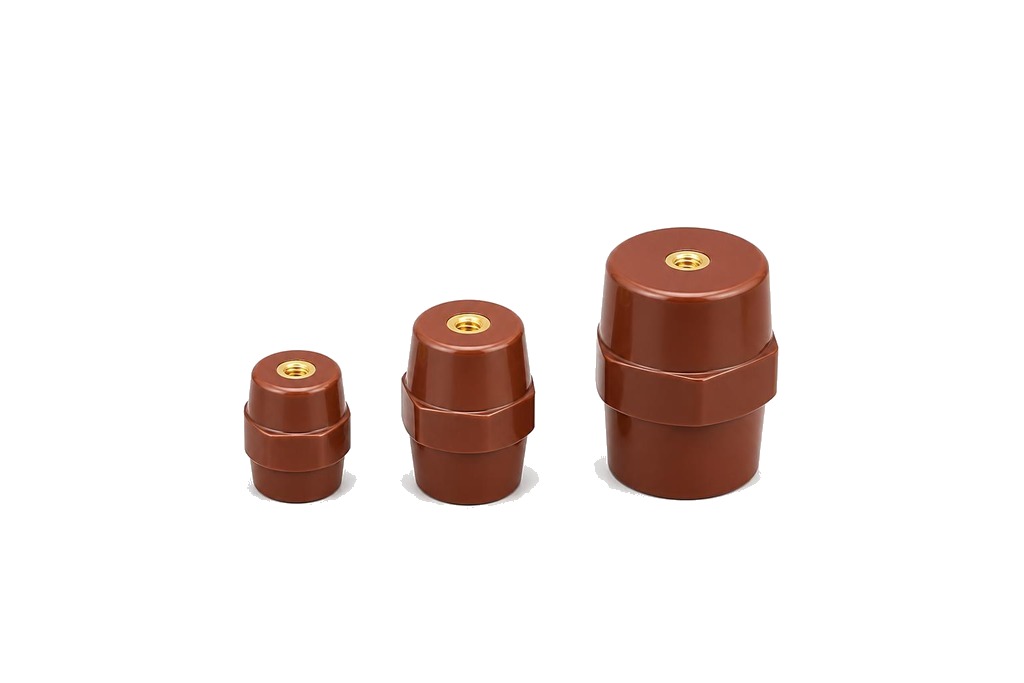

MN dayaq izolyatorları
Güc şkaflarında və yığmalarda cərəyan aparan şinlərin bərkidilməsi üçün polimer dayaq izolyatorları. 0,4–6 kV sinif paylamasında tətbiq olunur.
- Elektroizolyasiya edən epoksi qarışımdan gövdə
- Daxilmə elementləri — mis və ya polad ("C" indeksi)
- Hündürlük 25-dən 125 mm-ə qədər; bərkitmə konfiqurasiyası üzrə modifikasiyalar
- Kataloq üzrə əyilmə zamanı normalaşdırılmış mexaniki dağıdıcı qüvvə və fırlanma momenti
Konstruktor sənədləşməsinə (KD) əsasən seçim. Mütləq hündürlük və daxilmə növünü qalxan çertyoju ilə yoxlayın.
SM

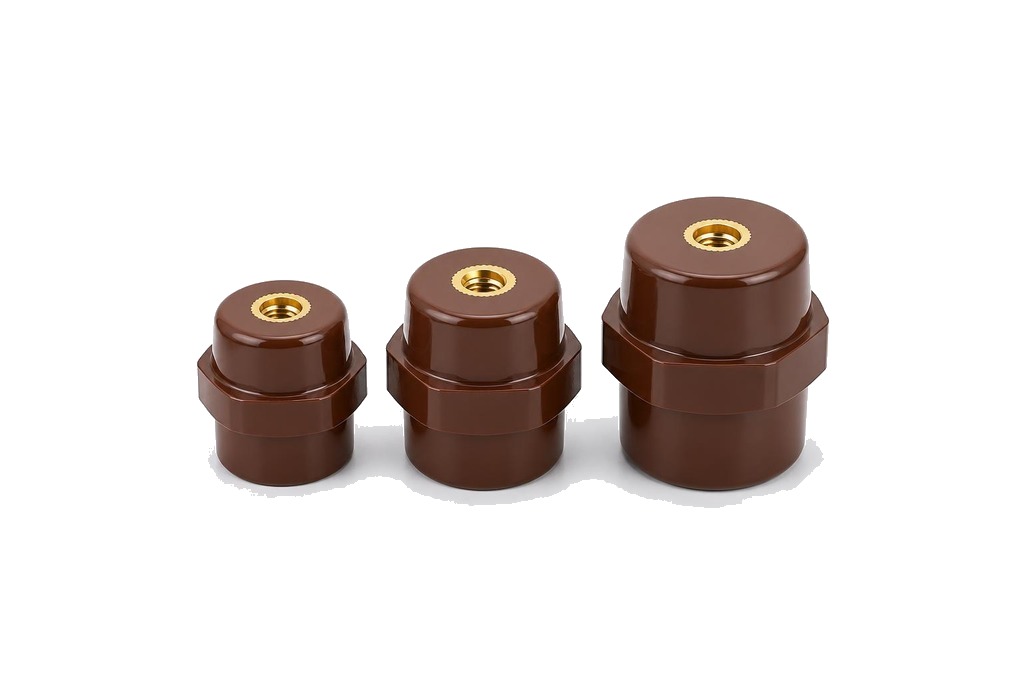

SM aşağı gərginlik izolyatoru ("çəllək")
1 kV-a qədər NKU-da cərəyan aparan şinlər üçün şüşə lifli DMC-dən hazırlanmış silindrik dayaq izolyatorları. Altıbucaqlı bərkitmə üçün uyğunlaşdırılmış mis daxilmə.
- Material: şüşə lifli DMC (Dough Molding Compound) — yüksək möhkəmlik və qövs davamlılığı
- Altıbucaqlı bərkitmə üçün mis daxilmə — montaj rahatlığı
- Geniş ölçü çeşidi; parametrlər — kataloq və pasport üzrə
- Sertifikatlaşdırma, sınaq protokolları, qablaşdırma 10 ədəd çoxluğunda
Konstruktorla mütləq yoxlamadan sonra ABB, Weidmüller məhsullarının funksional analoqu. "Analoq" terminini razılaşdırma olmadan istifadə etməyin.
Ölçülər və seçim
MN seriyası üçün əsas ölçülər və mexaniki xüsusiyyətlər göstərilmişdir. SM seriyası üzrə məlumatları konstruktor sənədləşməsi və partiya pasportları üzrə dəqiqləşdirin.
MN izolyatorlarının əsas ölçüləri (kataloq fraqmenti)
| İşarələmə | Hündürlük, mm | Əyilmə zamanı dağıdıcı qüvvə, kN ən azı | Dağıdıcı fırlanma momenti, N·m ən azı | Çəki, kq |
|---|---|---|---|---|
| MN 25-000 | 25 | 2,5 | 35 | 0,030 |
| MN 30-001 | 30 | 3 | 40 | 0,045 |
| MN 40-000 | 40 | 3 | 80 | 0,088 |
| MN 50-001 | 50 | 4 | 80 | 0,178 |
| MN 60-001 | 60 | 9 | 100 | 0,258 |
| MN 76-001 | 76 | 3,5 | 100 | 0,228 |
| MN 80-000 | 80 | 7 | 100 | 0,415 |
| MN 125-001 | 125 | — | — | 1,900 |
MN və SM əsas parametrlərinin müqayisəsi
Hər iki seriya şinlərin dayaq izolyasiyası vəzifəsini həll edir, lakin material, gərginlik sinfi və konstruktiv xüsusiyyətlərinə görə fərqlənir.
| Parametr | MN | SM |
|---|---|---|
| Gövdə materialı | Epoksi birləşmə (polimer) | Şüşə lifli DMC |
| Gərginlik sinfi | 0,4–6 kV | 1 kV-a qədər |
| Daxili element | Mis və ya polad (C indeksi) | Mis (altıbucaqlı bərkitmə) |
| Tipik işarələmələr | MN 60-001, MN 40-000, MN-76-001 | SM 40-000, SM 50-001, SM 76-001 |
| Mexaniki yük | Kataloq üzrə normallaşdırılır (əyilmə və burulma) | Pasport və KD üzrə normallaşdırılır |
| Sənədləşmə | Kataloq və KD üzrə | Sertifikatlaşdırma, sınaq protokolları, pasport |
Hər partiya nəzarətdən keçir
100% partiyaların giriş nəzarəti, deşilmə və mexaniki sınaqlar, GOST və IEC-yə uyğunluq. ISO 9001-2015.
Üstünlüklər
MN və SM izolyatorları — GOST və IEC-yə uyğunluğun sənədli təsdiqləməsi ilə NKU və qalxanların yığılması üçün.
Materiallar və konstruksiya
SM — şüşə liflə gücləndirilmiş DMC, altıbucaqlı mis daxili element. MN — epoksi birləşmə, mis və ya polad. Hər material mexaniki və elektrik tələblərə uyğun seçilmişdir.
Nəzarət və sınaqlar
100% partiyalar deşilmə və mexaniki möhkəmliyə yoxlamadan keçir. Protokollar təchizat komplektinə daxildir — qəbul komissiyası və sertifikatlaşdırma prosedurları üçün uyğundur.
Layihə üzrə sənədləşmə
Tam paket: uyğunluq sertifikatları, pasportlar, tipik və qəbul-təhvil sınaq protokolları. İdxal əvəzləməsi üçün funksional ekvivalentliyin yoxlanmasından sonra təchizat mümkündür.
Layihələndirici üçün əlavə
Müxtəlif gərginlik sinfi üçün iki sıra
MN 0,4–6 kV-u əhatə edir, SM — 1 kV-a qədər. Kataloq və ya KD üzrə seçim hündürlüyün seçilməsində səhv risklərini azaldır.
SM: DMC və mis
Şüşə lifli press materialı qövs davamlılığı və mexaniki möhkəmlik təmin edir. Altıbucaqlı mis daxili element sıxılmanı sadələşdirir və fırlanmanın qarşısını alır.
MN: sifariş üzrə polimer və metal
Mis və ya polad daxili elementlər, geniş hündürlük sırası (25–125 mm) və bərkitmə modifikasiyaları — qalxan tərtibatına dəqiq uyğunluq.
Sınaqdan keçmiş mexanika
Əyilmə və burulma momentinə görə normallaşdırılmış dağıdıcı qüvvələr — "gözlə" ehtiyat qoymadan hesablamalara daxil etmək olar.
Yoxlamadan sonra idxal əvəzləmə
Konstruktor tərəfindən ekvivalentliyin təsdiqi şərti ilə getmiş təchizatçılara funksional əvəz (ABB, Weidmüller istinad).
Qablaşdırma və çoxluğu
SM — keyfiyyətli qablaşdırma, doldurma 10 ədəd çoxluqlu. Partiyaların komplektləşdirilməsi üçün əlverişlidir və yığımda kəsmələri azaldır.
METAENERGY nomenklaturasında yeri
MN və SM izolyatorları paylayıcı qurğular, şin ötürücülər və komplekt qurğular üçün geniş izolyasiya həlləri çeşidinə daxildir.
Gərginlik sinfi
6 kV-a qədər (MN) / 1 kV-a qədər (SM)
Aşağı gərginlik və orta gərginlik kameraları, şin yığımları və şkaflar üçün dayaq izolyatorları.
Materiallar
Polimer və DMC
Epoksi birləşmə (MN) və şüşə lifli press materialı (SM) — istismar və yığım şərtlərinə görə seçim.
Mövcud çeşid
25 mm-dən 125 mm-ə qədər hündürlük (MN)
SM üçün tip ölçülər və konfiqurasiyalar — kataloq üzrə. Tələbat mövqeləri həmişə anbarda.
