Қалқан міндеттері үшін екі сериялар
МН — 0,4–6 кВ РҚ үшін полимерлі тірек изоляторлары. SM — латунды енгізілетін бөлшегі бар DMC-дан 1 кВ дейінгі төмен вольтты «бөшкелер».
Негізгі ерекшеліктер
Материалдар және механика
SM: шыны талшықты престелген материал, латунь, алтыбұрышты бекітпеге бейімделген. МН: эпоксидті компаунд, латунь/болат енгізілетін бөлшектер — КҚ бойынша.
Құжаттық растау
Сынақ хаттамалары, партияға арналған сертификаттар, ГОСТ және IEC сәйкестігі. Қабылдау және жоба құжаттамасы үшін толық жинақ.
Бақылау және қайталанушылық
Партияларды 100% кіріс бақылау, габариттердің ауытқуын болдырмайды. 10 данаға еселенген орау — құрастыруға ыңғайлы.
Қолдану контексті
МН және SM тірек изоляторлары төмен вольтты комплектілі құрылғыларда (НКУ), кіріс-тарату құрылғыларында (ВРУ), бас тарату қалқандарында (ГРЩ) және 0,4–1 кВ құрастыру шкафтарында орнатылады. МН қосымша түрде 6 кВ дейінгі кластағы РУ-да қолданылады. Бұйымдар қалқан жабдығын өндірушілер, электротехникалық зауыттар, EPC жобаларына арналған субмердігерлік құрастыру, сондай-ақ сертификациялық контурмен импортты алмастыру міндеттерін шешу кезінде сұранысқа ие. METAENERGY изоляторлары — төрт желі: төмен вольтты МН/SM, эпоксидті ИО/ИП, силиконды ОСК және тартқыш ИТ. Іріктеу — каталог және КД бойынша.
Стандартты тәсіл
- МН және SM шатастыруы биіктіктер мен бекіту орталықтарының сәйкес келмеуіне әкеледі — компоновканы қайта жасау
- Механикалық жүктемені ескермей іріктеу — жарықшақтар, шинаның әлсіреуі
- Құжаттардың толық емес жинағы: қабылдау және сәйкестікті растау қиындатылған
METAENERGY шешімі
- Партия ішілік ауытқуды болдырмайтын партияны бақылаумен спецификация бойынша нақты жеткізу
- Паспорттық қысу және иілу күштеріне сәйкестік, сынақ хаттамалары жинақта
- Құжаттардың толық жинағы: сертификаттар, паспорттар, қабылдау комиссиясына арналған хаттамалар
Салалар және үлгілік нысандар
Машина жасау, химия және мұнай-газ, агроөнеркәсіптік кешен, құрылыс және девелопмент, инфрақұрылым нысандары. Жеткізу қалқан өндірушілеріне де, жобалық ұйымдар арқылы тікелей нысандарға да жүзеге асырылады.
Әрі қарай — МН және SM желілері, параметрлері және аталған қиындықтарды жабатын артықшылықтары туралы толық ақпарат.
Өнімдер
Толық құжаттық қамтамасыз етумен төмен вольтты тірек изоляторларының екі бірін толықтыратын сериясы.
МН сериясы — 6 кВ дейінгі тарату құрылғыларына арналған полимерлі тірек изоляторлары. SM сериясы — алтықырлы бекіту астындағы жез салынымы бар DMC материалынан жасалған төмен вольтты «бөшкелер». Екі желі де сынақ хаттамалары мен сертификаттарымен жеткізіледі.
МН

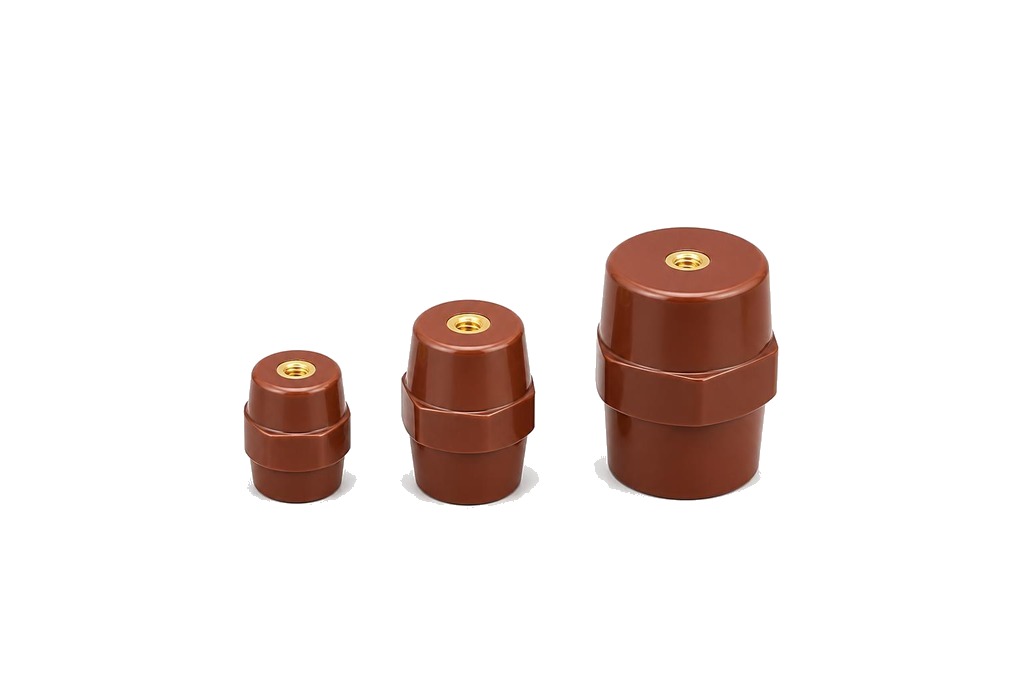

МН тірек изоляторлары
Күштік шкафтар мен жиынтықтарда ток өткізгіш шиналарды бекітуге арналған полимерлі тірек изоляторлары. 0,4–6 кВ кластарындағы РУ-да қолданылады.
- Электроизоляциялық эпоксидті компаунттан жасалған корпус
- Құйылған элементтер — жез немесе болат («С» индексі)
- Биіктігі 25-тен 125 мм-ге дейін; бекіту конфигурациясы бойынша модификациялар
- Каталог бойынша иілуге және бұрау моментіне механикалық бұзушы күш нормаланған
Конструкторлық құжаттама (КД) бойынша таңдау. Биіктікті және құйылған элемент түрін қалқан сызбасымен міндетті түрде салыстырыңыз.
SM

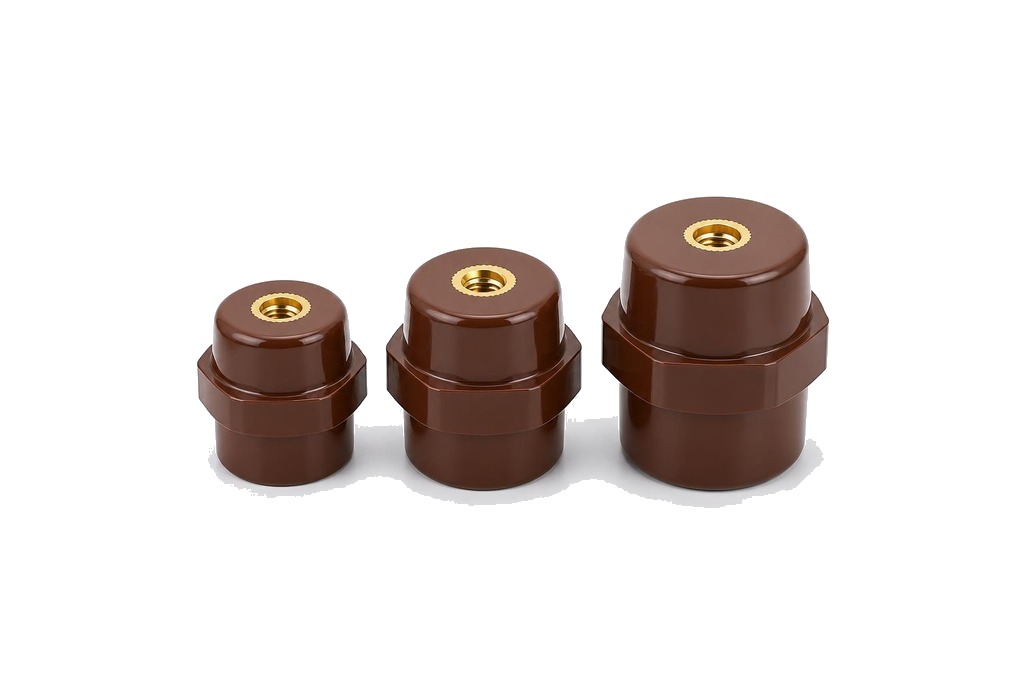

Төмен вольтты изолятор SM («бөшке»)
1 кВ дейінгі НКУ-дағы ток өткізетін шиналар үшін шыны талшықты DMC-ден жасалған цилиндрлік тірек изоляторлары. Жез құйылған элемент алты қырлы бекіткішке бейімделген.
- Материал: шыны талшықты DMC (Dough Molding Compound) — жоғары беріктік және доғаға төзімділік
- Алты қырлы бекіткішке арналған жез құйылған элемент — монтаждың ыңғайлылығы
- Типтік өлшемдердің кең ассортименті; параметрлер — каталог және паспорт бойынша
- Сертификаттау, сынақ хаттамалары, 10 дана еселігіне орау
Конструктормен міндетті түрде салыстырғаннан кейін ABB, Weidmüller бұйымдарының функционалдық аналогы. Келісусіз «аналог» терминін пайдаланбаңыз.
Типтік өлшемдер және таңдау
МН сериясы үшін негізгі типтік өлшемдер мен механикалық сипаттамалар келтірілген. SM сериясы бойынша деректерді конструкторлық құжаттама мен партияның паспорттары бойынша нақтылаңыз.
МН изоляторларының негізгі типтік өлшемдері (каталог үзіндісі)
| Белгіленуі | Биіктігі, мм | Иілуге бұзушы күш, кН кем емес | Бұзушы бұрау моменті, Н·м кем емес | Салмағы, кг |
|---|---|---|---|---|
| МН 25-000 | 25 | 2,5 | 35 | 0,030 |
| МН 30-001 | 30 | 3 | 40 | 0,045 |
| МН 40-000 | 40 | 3 | 80 | 0,088 |
| МН 50-001 | 50 | 4 | 80 | 0,178 |
| МН 60-001 | 60 | 9 | 100 | 0,258 |
| МН 76-001 | 76 | 3,5 | 100 | 0,228 |
| МН 80-000 | 80 | 7 | 100 | 0,415 |
| МН 125-001 | 125 | — | — | 1,900 |
МН және SM негізгі параметрлерін салыстыру
Екі сериялар да шиналарды тірек оқшаулау міндетін шешеді, бірақ материалымен, кернеу класымен және конструктивтік ерекшеліктерімен ерекшеленеді.
| Параметр | МН | SM |
|---|---|---|
| Корпус материалы | Эпоксидті компаунд (полимер) | Шыны талшықты DMC |
| Кернеу класы | 0,4–6 кВ | 1 кВ дейін |
| Кіріктірілген элемент | Жез немесе болат (С индексі) | Жез (алты қырлы бекіткіш) |
| Типтік белгілеулер | МН 60-001, МН 40-000, МН-76-001 | SM 40-000, SM 50-001, SM 76-001 |
| Механикалық жүктеме | Каталог бойынша нормаланады (иілу және бұралу) | Паспорт және КҚ бойынша нормаланады |
| Құжаттама | Каталог және КҚ бойынша | Сертификаттау, сынақ хаттамалары, бұйым паспорты |
Әрбір партия бақылаудан өтеді
Партиялардың 100% кіріс бақылауы, тесіліп өтуге және механикаға сынақтар, ГОСТ және IEC сәйкестігі. ISO 9001-2015.
Артықшылықтар
МН және SM изоляторлары — ГОСТ және IEC сәйкестігінің құжаттық растамасы бар НКУ және қалқандарды жинауға арналған.
Материалдар және конструкция
SM — шыны талшықпен арматураланған DMC, алтықырлы астына латунь салмасы. МН — эпоксидті компаунд, латунь немесе болат. Әр материал механикалық және электрлік талаптарға сәйкес таңдалған.
Бақылау және сынақтар
Партиялардың 100%-ы тесілуге және механикалық беріктікке тексеруден өтеді. Хаттамалар жеткізу жиынтығына кіреді — қабылдау комиссиясы және сертификаттау рәсімдеріне жарамды.
Жоба бойынша құжаттама
Толық пакет: сәйкестік сертификаттары, паспорттар, үлгілік және қабылдау-тапсыру сынақтарының хаттамалары. Импортты алмастыру үшін функционалдық баламалылықты салыстырудан кейін жеткізу мүмкін.
Жобалаушыға қосымша
Әртүрлі кернеу сыныбына арналған екі желі
МН 0,4–6 кВ-ты қамтиды, SM — 1 кВ-қа дейін. Каталог немесе КД бойынша таңдау биіктікті таңдаудағы қателіктер қаупін азайтады.
SM: DMC және латунь
Шыны талшықты престматериал доғаға төзімділік пен механикалық беріктікті қамтамасыз етеді. Алтықырлы латунь салмасы қатайтуды жеңілдетіп, айналып кетуді болдырмайды.
МН: полимер және металл тапсырыс бойынша
Латунь немесе болат қонымдар, биіктіктердің кең қатары (25–125 мм) және бекіту модификациялары — қалқан компоновкасына нақты сәйкестік.
Сыналған механика
Иілуге және бұрау моментіне нормаланған бұзатын күштер — «көзмен» қор қалдырмай есептеулерге енгізуге болады.
Тексеруден кейін импортты алмастыру
Кеткен жеткізушілерге функционалды алмастыру (ABB, Weidmüller бағдар) конструктор баламалылықты растаған жағдайда.
Қаптама және еселік
SM — сапалы қаптама, толтыру 10 дана еселігінде. Партияларды жинақтауға ыңғайлы және құрастыруда кесуді азайтады.
METAENERGY номенклатурасындағы орны
МН және SM изоляторлары тарату құрылғыларына, шинаөткізгіштерге және комплектілі құрылғыларға арналған изоляциялық шешімдердің кең желісіне кіреді.
Кернеу класы
6 кВ дейін (МН) / 1 кВ дейін (SM)
Төмен вольтты және орта вольтты ұяшықтар, шиналық жинақтар мен шкафтарға арналған тірек изоляторлары.
Материалдар
Полимер және DMC
Эпоксидті компаунд (МН) және шыны талшықты престеу материалы (SM) — пайдалану және құрастыру жағдайларына қарай таңдау.
Қолжетімді сортамент
Биіктігі 25 мм-ден 125 мм-ге дейін (МН)
SM үшін типтік өлшемдер мен конфигурациялар — каталог бойынша. Жиі қолданылатын позициялар әрқашан қоймада.
