Полимерный корпус
Прочный полимер со стекловолокном, стойкий к сколам и ударным нагрузкам. Комплект протоколов испытаний.
Изоляторы тяговые ИТ
Полимерные изоляторы для передачи усилия между частями электрических аппаратов под разными потенциалами, напряжение до 10 кВ
Ключевые особенности
Применение в аппаратах до 10 кВ
Разъединители, выключатели нагрузки, катушечные узлы, механизмы привода. Эксплуатация в условиях от –45 до +40 °С.
Точное соответствие проекту
Заказ строго по обозначению из каталога или КД. Исключена подмена типа без сверки.
Комплексные поставки
Возможность поставки ИТ вместе с изоляторами МН, ИО, ИП и шинами ШМГИ — один поставщик.
Область применения и типовые задачи
Тяговые изоляторы ИТ востребованы производителями аппаратов силовых цепей, а также ремонтными и сервисными организациями. Они передают механическое усилие между частями, находящимися под разными потенциалами, и применяются в разъединителях, выключателях нагрузки, электромагнитных механизмах.
Типичный подход на рынке
- Быстрый подбор «похожего» типа без детальной сверки
- Риск поставки изолятора с несоответствием проектной документации
Подход METAENERGY
- Поставка строго по точному обозначению и паспорту
- Сначала сверка типа, обозначения и документов — минимизация ошибок
Критические моменты при закупке
Ошибка в типе изолятора ведёт к несоответствию КД и отказу в приёмке.
При снятии с производства конкретного исполнения замена возможна только через согласование с разработчиком аппарата.
У ремонтных организаций часто отсутствует полный комплект чертежей — возрастает риск заказа неверного исполнения.
Смешивание изоляторов разных изготовителей без сверки обозначений недопустимо.
METAENERGY поставляет изоляторы ИТ как каталоговную позицию со сквозным контролем соответствия паспортным данным. Это позволяет избежать ошибок и сократить время на подбор.
Продукция
Линейка тяговых изоляторов ИТ на напряжение 10 кВ включает две базовые серии с различной длиной опорной части. Каждое исполнение имеет модификации, определяемые размером резьбовой шпильки или медной шины — подбор осуществляется по каталогу.
Все изоляторы изготавливаются из полимера с добавлением стекловолокна, имеют встроенную стальную шпильку с защитным покрытием.
ИТ 160/10

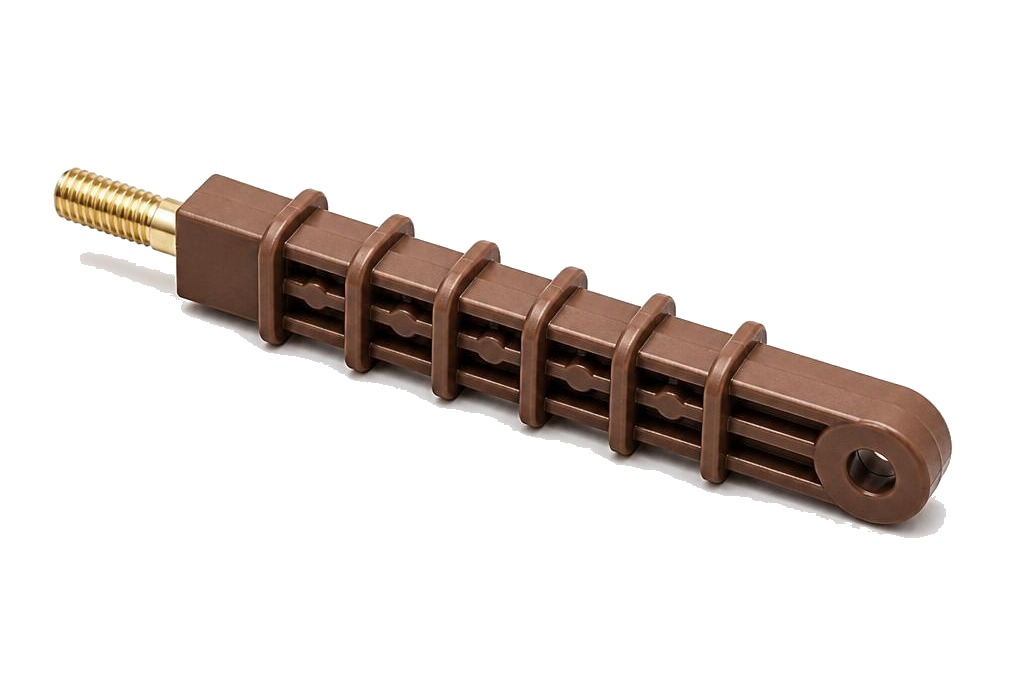

Изолятор тяговый ИТ 160/10
Базовое исполнение с длиной опорной части 160 мм. Для передачи усилия между частями аппарата под разными потенциалами.
- Номинальное напряжение 10 кВ, наибольшее рабочее 12 кВ — по паспорту
- Испытательное напряжение 50 Гц (1 мин) 42 кВ — по паспорту на тип
- Полимерный корпус со стекловолокном, шпилька с цинковым покрытием
- Модификации по размеру шпильки и шагу резьбы — по каталогу
Заказ по обозначению ИТ 160/10-xx из каталога. Замена типа другого производителя — только после сверки с КД аппарата.
ИТ 240/10

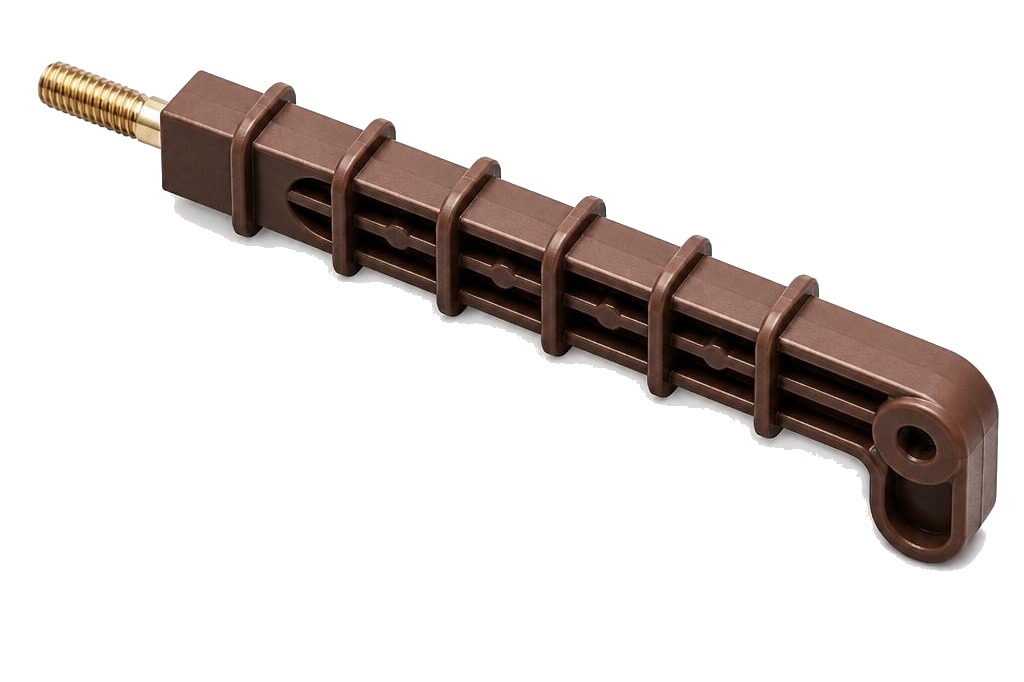

Изолятор тяговый ИТ 240/10
Исполнение с увеличенной длиной опорной части 240 мм для аппаратов с повышенными габаритными требованиями.
- Номинальное напряжение 10 кВ — по паспорту
- Применение в разъединителях и выключателях нагрузки до 10 кВ
- ТУ 3494-002-97798631-2011
- Протоколы испытаний — по документации на партию
Обозначение: ИТ yyy/10-xx, где yyy — длина опорной части (160 или 240), xx — модификация по каталогу.
Типоразмеры и подбор
Подбор ведётся по точному обозначению из каталога или конструкторской документации аппарата.
Базовые типы ИТ 10 кВ (по паспорту на тип)
| Тип | Номинальное напряжение, кВ | Испытательное (50 Гц, 1 мин), кВ |
|---|---|---|
| ИТ 160/10-xx | 10 | 42 |
| ИТ 240/10-xx | 10 | 42 |
Ключевые параметры
Значения приведены по каталогу и паспорту на тип. Для конкретного исполнения — по артикулу.
| Параметр | Типовое значение | Примечание |
|---|---|---|
| Материал корпуса | Полимер со стекловолокном | По ТУ на изделие |
| Шпилька | Сталь с цинковым покрытием | Встроенная закладная |
| Класс напряжения | 10 кВ | Применение — по паспорту и проекту |
| Документация | Паспорт, протоколы испытаний | На партию |
Поставка по точному обозначению
Изоляторы ИТ заказываются по каталоговному обозначению или КД аппарата. Сверка типа обязательна при замене снятых с производства позиций.
Преимущества
Каталожная позиция METAENERGY с документами на изделие и возможностью комплексной поставки смежных компонентов.
Стойкость к ударам
Полимерный корпус не подвержен сколам и бою при транспортировке, в отличие от керамических аналогов — по материалу изделия.
Диэлектрическая прочность
Полимер обеспечивает изоляцию между частями аппарата под разными потенциалами — параметры по паспорту.
Смежная номенклатура
Возможность закрыть заявку на ИТ вместе с изоляторами МН, ИО, ИП и шинами ШМГИ у одного поставщика.
Дополнительно для проектировщика
Точное обозначение
Заказ только по каталоговному коду или чертежу — без подбора «похожего» типа.
Замена снятых типов
При дефиците исполнения — согласование с разработчиком аппарата и сверка обозначения.
Температурный диапазон
Эксплуатация в условиях от –45 до +40 °С — по паспорту на тип.
Не смешивать производителей
Типы разных изготовителей не считаются взаимозаменяемыми без пошаговой сверки КД.
Место в номенклатуре METAENERGY
Тяговые изоляторы ИТ дополняют линейки изоляторов и токоведущих элементов для НКУ и аппаратуры.
Класс напряжения
до 10 кВ
Линейка ИТ для аппаратов среднего напряжения — по каталогу.
Длина опорной части
160 и 240 мм
Два базовых типоразмера; модификации — по каталогу.
Смежные продукты
МН, ИО, ИП, ШМГИ
Комплексные поставки для производителей НКУ и сервисных организаций.
См. также низковольтные изоляторы МН и SM, эпоксидные ИО/ИП и гибкие шины ШМГИ в каталоге METAENERGY.
