Polimer korpus
Şüşə lifli möhkəm polimer, qırıqlara və zərbə yüklərinə davamlıdır. Sınaq protokolları komplekti.
Dartı izolyatorları İT 10 kV
Müxtəlif potensiallar altında elektrik aparatlarının hissələri arasında gücün ötürülməsi üçün polimer izolyatorlar
Əsas xüsusiyyətlər
10 kV-a qədər aparatlarda tətbiq
Ayırıcılar, yük açarları, bobinli qovşaqlar, ötürmə mexanizmləri. –45-dən +40 °C-ə qədər şəraitdə istismar.
Layihəyə dəqiq uyğunluq
Sifariş kataloq və ya konstruktor sənədlərindən qətiyyətlə işarə üzrə. Yoxlamadan növün dəyişdirilməsi istisnadır.
Kompleks təchizat
İT-nin MN, İO, İP izolyatorları və ŞMGI şinləri ilə birlikdə təchizatı imkanı — bir təchizatçı.
Tətbiq sahəsi və tipik vəzifələr
Dartı izolyatorları İT güc dövrələri aparatlarının istehsalçıları, həmçinin təmir və servis təşkilatları tərəfindən tələb olunur. Onlar müxtəlif potensiallar altında hissələr arasında mexaniki gücü ötürür və ayırıcılarda, yük açarlarında, elektromaqnit mexanizmlərində tətbiq edilir.
Bazarda tipik yanaşma
- Detallı yoxlama olmadan "oxşar" tipə sürətli seçim
- Layihə sənədlərinə uyğun olmayan izolyatorun təchizatı riski
METAENERGY yanaşması
- Dəqiq işarə və pasporta görə təchizat
- Əvvəlcə tip, işarə və sənədlərin yoxlanması — səhvlərin minimuma endirilməsi
Satınalma zamanı kritik məqamlar
İzolyator tipində səhv konstruktor sənədlərinə uyğunsuzluğa və qəbuldan imtinaya gətirib çıxarır.
Konkret icradan istehsaldan çıxarıldıqda dəyişdirmə yalnız aparatın tərtibatçısı ilə razılaşdırma vasitəsilə mümkündür.
Təmir təşkilatlarında çox vaxt tam çertyoj dəsti yoxdur — səhv icranın sifarişi riski artır.
Müxtəlif istehsalçıların izolyatorlarını işarələrin yoxlanılması olmadan qarışdırmaq qəbuledilməzdir.
METAENERGY İT izolyatorlarını pasport məlumatlarına uyğunluğun şamil nəzarəti ilə kataloq mövqeyi kimi təchiz edir. Bu, səhvlərdən qaçmağa və seçim vaxtını azaltmağa imkan verir.
Məhsullar
10 kV gərginliyə İT dartı izolyatorları seriyası dayaq hissəsinin müxtəlif uzunluğu ilə iki baza seriyasını əhatə edir. Hər bir icra rezba şpilkasının və ya mis şinin ölçüsü ilə müəyyən edilən modifikasiyalara malikdir — seçim kataloqa görə həyata keçirilir.
Bütün izolyatorlar şüşə lifli polimerdən hazırlanır, qoruyucu örtüklü daxili polad şpilkaya malikdir.
İT 160/10

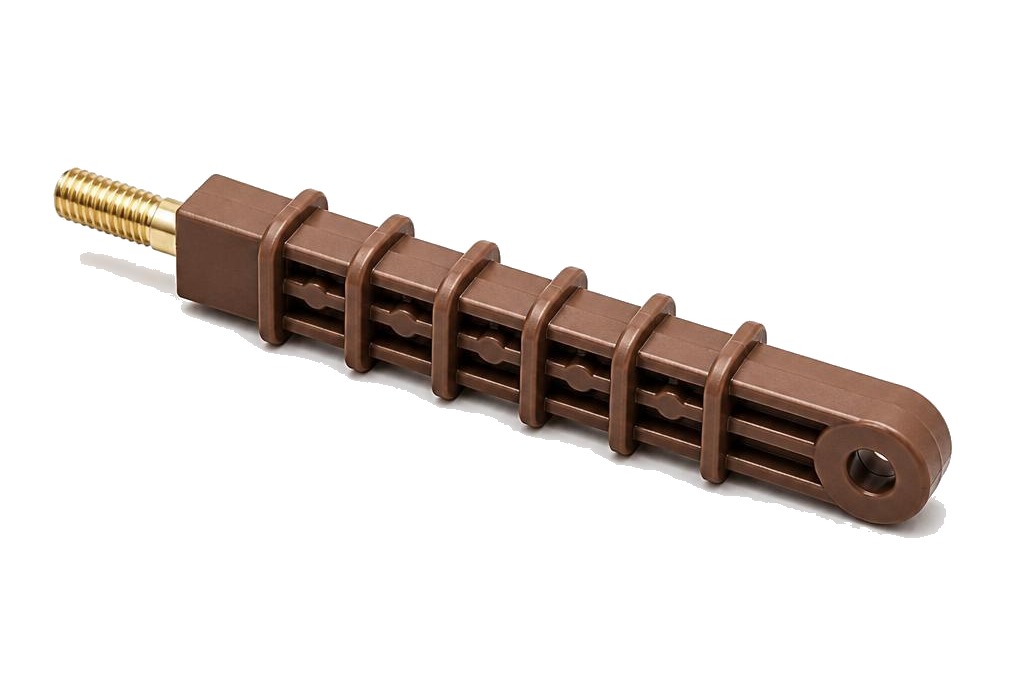

Dartı izolyatoru İT 160/10
Dayaq hissəsinin uzunluğu 160 mm olan baza icra. Müxtəlif potensiallar altında aparatın hissələri arasında qüvvənin ötürülməsi üçün.
- Nominal gərginlik 10 kV, ən yüksək işləyən 12 kV — pasporta görə
- Sınaq gərginliyi 50 Hz (1 dəq) 42 kV — tipə görə pasporta əsasən
- Şüşə lifli polimer korpus, sink örtüklü şpilka
- Şpilkanın ölçüsü və rezba addımı üzrə modifikasiyalar — kataloqa görə
Kataloqdan İT 160/10-xx işarəsi üzrə sifariş. Başqa istehsalçının tipinin əvəzi — mühəndislə razılaşdırılır.
İT 240/10

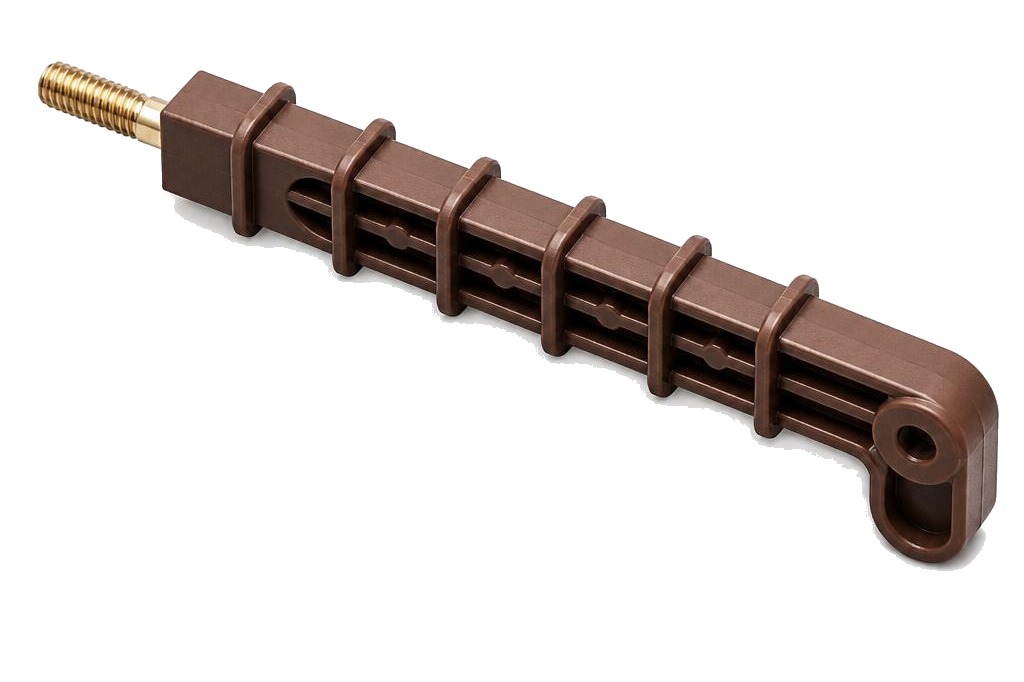

Dartı izolyatoru İT 240/10
Artan qabarit tələbləri olan aparatlar üçün dayaq hissəsinin artırılmış 240 mm uzunluğu ilə icra.
- Nominal gərginlik 10 kV — pasporta görə
- 10 kV-a qədər ayırıcılarda və yük açarlarında tətbiq
- TU 3494-002-97798631-2011
- Sınaq protokolları — partiyanın sənədləşməsinə görə
İşarə: İT yyy/10-xx, burada yyy — dayaq hissəsinin uzunluğu (160 və ya 240), xx — kataloqa görə modifikasiya.
Tipoölçülər və seçim
Seçim kataloqdan və ya aparatın konstruktor sənədlərindən dəqiq işarəyə görə aparılır.
Baza İT 10 kV tipləri (tipə görə pasporta əsasən)
| Tip | Nominal gərginlik, kV | Sınaq (50 Hz, 1 dəq), kV |
|---|---|---|
| İT 160/10-xx | 10 | 42 |
| İT 240/10-xx | 10 | 42 |
Əsas parametrlər
Qiymətlər kataloq və tip üzrə pasportdan götürülmüşdür. Konkret icra üçün — artikul üzrə.
| Parametr | Tipik qiymət | Qeyd |
|---|---|---|
| Gövdə materialı | Şüşə liflə polimer | Məhsul üzrə TU-ya görə |
| Şpilka | Sink örtüklü polad | Daxili ipoteka |
| Gərginlik sinfi | 10 kV | Tətbiq — pasport və layihəyə görə |
| Sənədləşmə | Pasport, sınaq protokolları | Partiyaya görə |
Dəqiq işarəyə görə təchizat
İT izolyatorları kataloq işarəsi və ya aparat KD-si üzrə sifariş edilir. İstehsaldan çıxarılmış mövqelərin dəyişdirilməsində tip üzrə yoxlama məcburidir.
Üstünlüklər
METAENERGY-nin məhsul üzrə sənədləri və əlaqəli komponentlərin kompleks təchizatı imkanı olan kataloq mövqeyi.
Zərbəyə davamlılıq
Polimer gövdə daşınma zamanı keramik analoqlardan fərqli olaraq çatlara və sınıqlara məruz qalmır — məhsul materialına görə.
Dielektrik möhkəmlik
Polimer müxtəlif potensiallar altında aparat hissələri arasında izolyasiya təmin edir — parametrlər pasport üzrə.
Əlaqəli nomenklatura
İT üzrə müraciəti MN, İO, İP izolyatorları və ŞMGI şinləri ilə birlikdə bir təchizatçıda bağlamaq imkanı.
Layihələndirici üçün əlavə
Dəqiq işarə
Sifariş yalnız kataloq kodu və ya çertyoj üzrə — "oxşar" tipin seçilməsi olmadan.
İstehsaldan çıxarılmış tiplərin dəyişdirilməsi
İcra çatışmazlığında — aparat tərtibatçısı ilə razılaşdırma və işarənin yoxlanması.
Temperatur diapazonu
–45-dən +40 °C-ə qədər şəraitdə istismar — tip üzrə pasportda.
İstehsalçıları qarışdırmayın
Müxtəlif istehsalçıların tipləri KD-nin mərhələli yoxlanması olmadan bir-biri ilə dəyişdirilə bilən hesab edilmir.
METAENERGY nomenklaturasında yeri
İT cəkici izolyatorları NKU və aparatura üçün izolyatorlar və cərəyan keçirici elementlər sıralarını tamamlayır.
Gərginlik sinfi
10 kV-ə qədər
Orta gərginlik aparatları üçün İT sırası — kataloq üzrə.
Dayaq hissəsinin uzunluğu
160 və 240 mm
İki baza ölçüsü; modifikasiyalar — kataloq üzrə.
Əlaqəli məhsullar
MN, İO, İP, ŞMGI
NKU istehsalçıları və servis təşkilatları üçün kompleks təchizat.
