Полимерлі корпус
Шыныталшықты берік полимер, жарылуға және соққы жүктемелеріне төзімді. Сынақ хаттамаларының жиынтығы.
Тарту изоляторлары ИТ 10 кВ
Әртүрлі потенциалдағы электр аппараттарының бөліктері арасында күш беруге арналған полимерлі изоляторлар
Негізгі ерекшеліктер
10 кВ дейінгі аппараттарда қолдану
Ажыратқыштар, жүктеме ажыратқыштары, катушкалы түйіндер, жетек механизмдері. –45-тен +40 °C дейінгі жағдайларда пайдалану.
Жобаға дәл сәйкестік
Каталог немесе КҚ белгіленуі бойынша қатаң тапсырыс. Типті салыстырмай ауыстыруға болмайды.
Кешенді жеткізулер
ИТ-ны МН, ИО, ИП изоляторларымен және ШМГИ шиналарымен бірге жеткізу мүмкіндігі — бір жеткізуші.
Қолдану саласы және типтік міндеттер
ИТ тарту изоляторларына қуатты тізбектер аппараттарының өндірушілері, сондай-ақ жөндеу және қызмет көрсету ұйымдары сұраныс жасайды. Олар әртүрлі потенциалдар астындағы бөліктер арасында механикалық күшті беріп, ажыратқыштарда, жүктеме ажыратқыштарында, электромагниттік механизмдерде қолданылады.
Нарықтағы типтік тәсіл
- Егжей-тегжейлі салыстырусыз «ұқсас» түрді жылдам іріктеу
- Жобалау құжаттамасына сәйкес келмейтін изоляторды жеткізу қаупі
METAENERGY тәсілі
- Дәл белгіленуі мен паспорты бойынша қатаң жеткізу
- Алдымен түрді, белгіленуін және құжаттарды салыстыру — қателерді барынша азайту
Сатып алу кезіндегі маңызды сәттер
Изолятор түріндегі қате КҚ сәйкессіздігіне және қабылдаудан бас тартуға әкеледі.
Нақты орындалымды өндіруден алып тастаған кезде ауыстыру тек аппарат әзірлеушімен келісу арқылы мүмкін болады.
Жөндеу ұйымдарында жиі сызбалардың толық жинағы болмайды — қате орындалымға тапсырыс беру қаупі артады.
Әртүрлі өндірушілердің изоляторларын белгілеулерді салыстырмай араластыруға болмайды.
METAENERGY ИТ изоляторларын паспорттық деректерге сәйкестікті кешенді бақылаумен каталогтық позиция ретінде жеткізеді. Бұл қателерден аулақ болуға және іріктеу уақытын қысқартуға мүмкіндік береді.
Өнімдер
10 кВ кернеуге арналған ИТ тарту изоляторларының желісі тірек бөлігінің әртүрлі ұзындығы бар екі негізгі серияны қамтиды. Әрбір орындалымда бұрандалы істіктің немесе мыс шинасының өлшеміне қарай анықталатын модификациялары бар — іріктеу каталог бойынша жүзеге асырылады.
Барлық изоляторлар шыны талшығы қосылған полимерден жасалған, қорғаныс жабыны бар кіріктірілген болат істікке ие.
ИТ 160/10

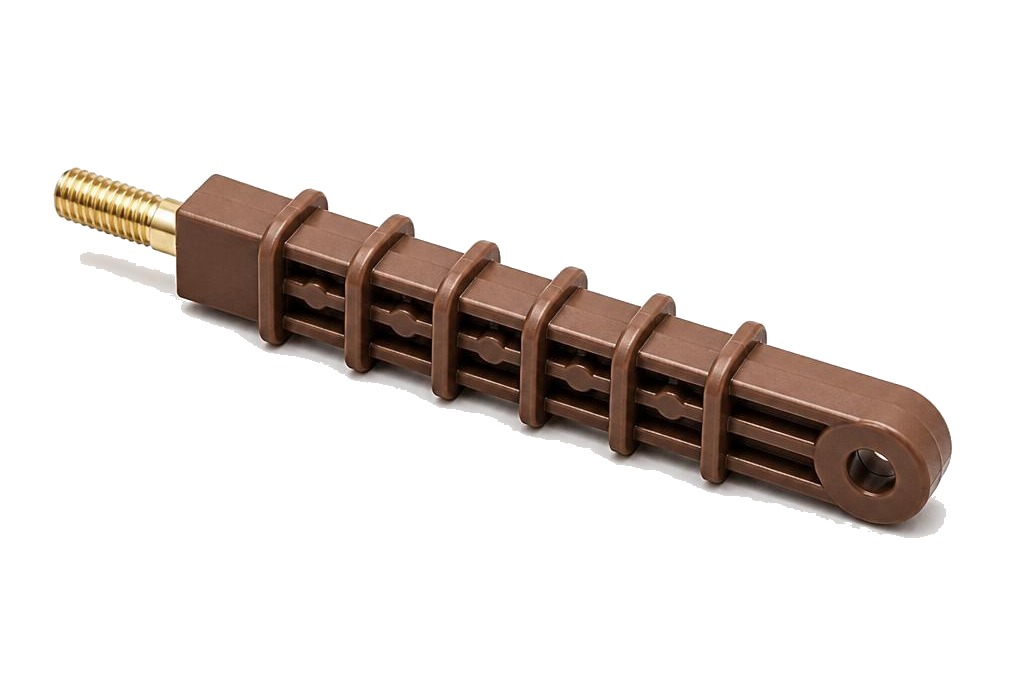

Тарту изоляторы ИТ 160/10
Тірек бөлігінің ұзындығы 160 мм болатын негізгі орындалым. Әртүрлі потенциалдағы аппарат бөліктері арасында күш беру үшін.
- Номиналды кернеу 10 кВ, ең жоғары жұмыс кернеуі 12 кВ — паспорт бойынша
- Сынақ кернеуі 50 Гц (1 мин) 42 кВ — типке арналған паспорт бойынша
- Шыны талшықты полимерлі корпус, мырыш жабынды шпилька
- Шпилька өлшемі мен бұранда қадамы бойынша модификациялар — каталог бойынша
Каталогтан ИТ 160/10-xx белгісі бойынша тапсырыс. Басқа өндірушінің типін ауыстыру — тек аппараттың КД-мен салыстырғаннан кейін.
ИТ 240/10

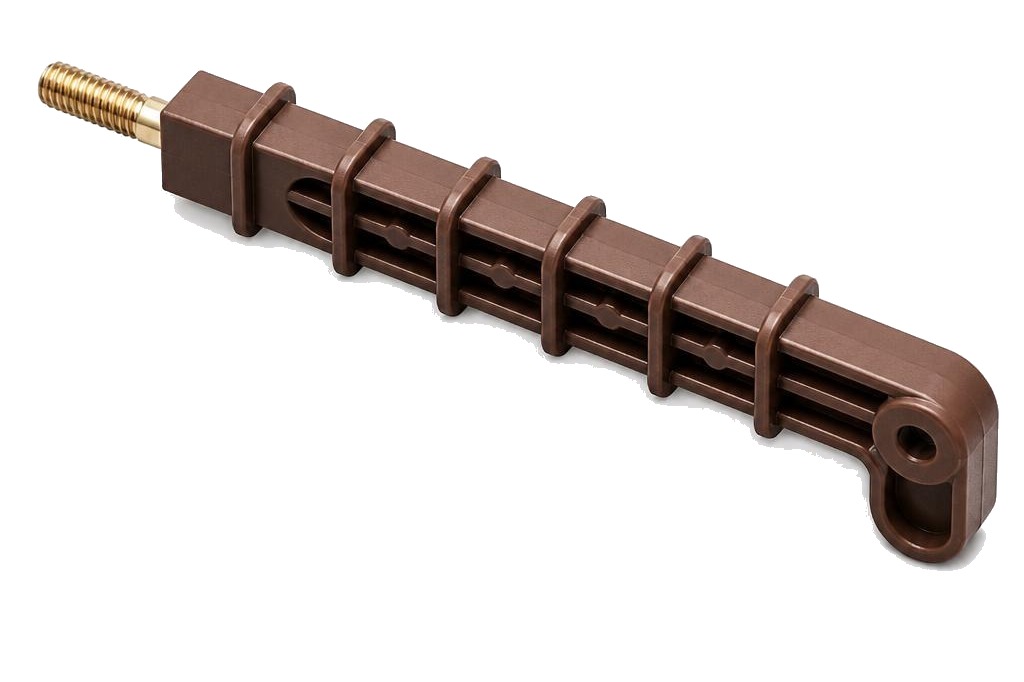

Тартқыш изолятор ИТ 240/10
Жоғары габаритті талаптары бар аппараттарға арналған ұзартылған тірек бөлігі ұзындығы 240 мм орындалуы.
- Номиналды кернеу 10 кВ — паспорт бойынша
- 10 кВ дейінгі ажыратқыштар мен жүктеме ажыратқыштарында қолдану
- ТУ 3494-002-97798631-2011
- Сынақ хаттамалары — партияның құжаттамасы бойынша
Белгілеу: ИТ yyy/10-xx, мұндағы yyy — тірек бөлігінің ұзындығы (160 немесе 240), xx — каталог бойынша модификация.
Типтік өлшемдер және іріктеу
Іріктеу каталогтан немесе аппараттың конструкторлық құжаттамасынан нақты белгілеу бойынша жүргізіледі.
ИТ 10 кВ базалық түрлері (түрге арналған паспорт бойынша)
| Түрі | Номиналды кернеу, кВ | Сынақтық (50 Гц, 1 мин), кВ |
|---|---|---|
| ИТ 160/10-xx | 10 | 42 |
| ИТ 240/10-xx | 10 | 42 |
Негізгі параметрлер
Мәндер каталог және түрге арналған паспорт бойынша келтірілген. Нақты орындалу үшін — артикул бойынша.
| Параметр | Үлгілік мән | Ескерту |
|---|---|---|
| Корпус материалы | Шыны талшықты полимер | Бұйымның ТҚ бойынша |
| Шпилька | Мырышпен қапталған болат | Кіріктірілген закладной |
| Кернеу класы | 10 кВ | Қолдану — паспорт және жоба бойынша |
| Құжаттама | Паспорт, сынақ хаттамалары | Партияға |
Нақты белгілеу бойынша жеткізу
ИТ изоляторлары каталогтық белгілеу немесе аппарат КД бойынша тапсырыс беріледі. Өндіріс тоқтатылған позицияларды ауыстыру кезінде типті салыстыру міндетті.
Артықшылықтар
METAENERGY каталогтық позициясы бұйымға құжаттармен және сыңар компоненттерді кешенді жеткізу мүмкіндігімен.
Соққыға төзімділік
Полимерлі корпус тасымалдау кезінде керамикалық аналогтардан айырмашылығы — бұйым материалы бойынша жарылуға және сынуға ұшырамайды.
Диэлектрлік беріктік
Полимер әртүрлі потенциалдар астындағы аппарат бөліктері арасында оқшауландыруды қамтамасыз етеді — паспорт бойынша параметрлер.
Сыңар номенклатура
ИТ бойынша өтінімді МН, ИО, ИП изоляторларымен және ШМГИ шиналарымен бірге бір жеткізушіден жабу мүмкіндігі.
Жобалаушы үшін қосымша
Дәл белгілеу
Тапсырыс тек каталог коды немесе сызба бойынша — «ұқсас» типті іріктемей.
Алынып тасталған типтерді ауыстыру
Орындаудың жетіспеушілігінде — аппарат әзірлеушісімен келісу және белгілеуді салыстыру.
Температуралық диапазон
–45-тен +40 °С дейінгі жағдайларда пайдалану — типке арналған паспорт бойынша.
Өндірушілерді араластырмау
Әр түрлі өндірушілердің типтері конструкторлық құжаттаманы қадамдық салыстырусыз ауыспалы деп саналмайды.
METAENERGY номенклатурасындағы орны
ИТ тарту изоляторлары НКУ және аппаратураға арналған изоляторлар мен токөткізгіш элементтердің қатарларын толықтырады.
Кернеу класы
10 кВ дейін
Орта кернеу аппараттарына арналған ИТ желісі — каталог бойынша.
Тірек бөлігінің ұзындығы
160 және 240 мм
Екі базалық типоөлшем; модификациялар — каталог бойынша.
Қатысты өнімдер
МН, ИО, ИП, ШМГИ
НКУ өндірушілері мен сервистік ұйымдарға арналған кешенді жеткізулер.
