Классы 1 кВ и 10 кВ
Исполнения с чёрной ПВХ-изоляцией (1 кВ) и терракотовой (10 кВ). Испытательное напряжение до 42 кВ.
ШМТИ и ШАТИ — твёрдые изолированные шины (СТП)
ШМТИ (медь) и ШАТИ (алюминий), классы 1 и 10 кВ, монолитная ПВХ-изоляция
Ключевые особенности
Медь и алюминий
Твёрдые шины из меди Cu-ETP (M1) или алюминия АД31т. Подбор материала под проект.
Монолитная экструзия
Изоляция наносится методом непрерывной экструзии — стабильная толщина, высокая эластичность.
Для стационарного применения
Жёсткая конструкция для щитового оборудования, шинных мостов и тоководов.
Где применяются твёрдые изолированные шины
Твердые изолированные шины используют в составе электрощитового оборудования, для его подключения, а также при построении бюджетных шинных мостов и тоководов. Они заменяют неизолированные шины и кабельные сборки, обеспечивая готовую изоляцию и удобство монтажа.
Традиционный подход
- Неизолированные шины — требуется дополнительная изоляция на месте, риск пробоя
- Кабельные сборки — ограничения по токовым нагрузкам и жёсткости
Решение METAENERGY
- Готовая монолитная ПВХ-изоляция с высоким электрическим сопротивлением
- Стабильные толщины, высокая диэлектрическая стойкость >20 кВ/мм, удобный монтаж
Классы напряжения и изоляция
Шины выпускаются на 1 кВ (ШМТИ, ШАТИ) и на 10 кВ (ШМТИ-10, ШАТИ-10). Изоляция — ПВХ: чёрный для 1 кВ (толщина 2±0,2 мм, испытательное напряжение 2,2 кВ) и терракотовый для 10 кВ (толщина 4±0,2 мм, испытательное напряжение 42 кВ).
Изоляция наносится методом непрерывной экструзии, что обеспечивает равномерность и эластичность. Запас прочности превышает нормативный минимум — конкретные значения приведены в ТУ и паспорте изделия.
Материалы токоведущей части
Медные шины ШМТИ изготавливаются из меди Cu-ETP (M1) по ГОСТ 859 с массовой долей меди не менее 99,9 %. Алюминиевые шины ШАТИ — из сплава АД31т по ГОСТ 15176.
Медь обеспечивает высокую проводимость (в 1,6 раза выше алюминия), механическую прочность и стойкость контактов к окислению. Алюминий привлекателен малым весом, низкой стоимостью и высокой коррозионной стойкостью.
Ниже представлены основные исполнения твёрдых изолированных шин METAENERGY.
Продукция
Твердые изолированные шины поставляются в медном и алюминиевом исполнениях с изоляцией 1 кВ или 10 кВ.
В перечнях заказчика шины могут обозначаться как СТП; в каталоге METAENERGY — ШМТИ (медные) и ШАТИ (алюминиевые).
ШМТИ / ШМТИ-10

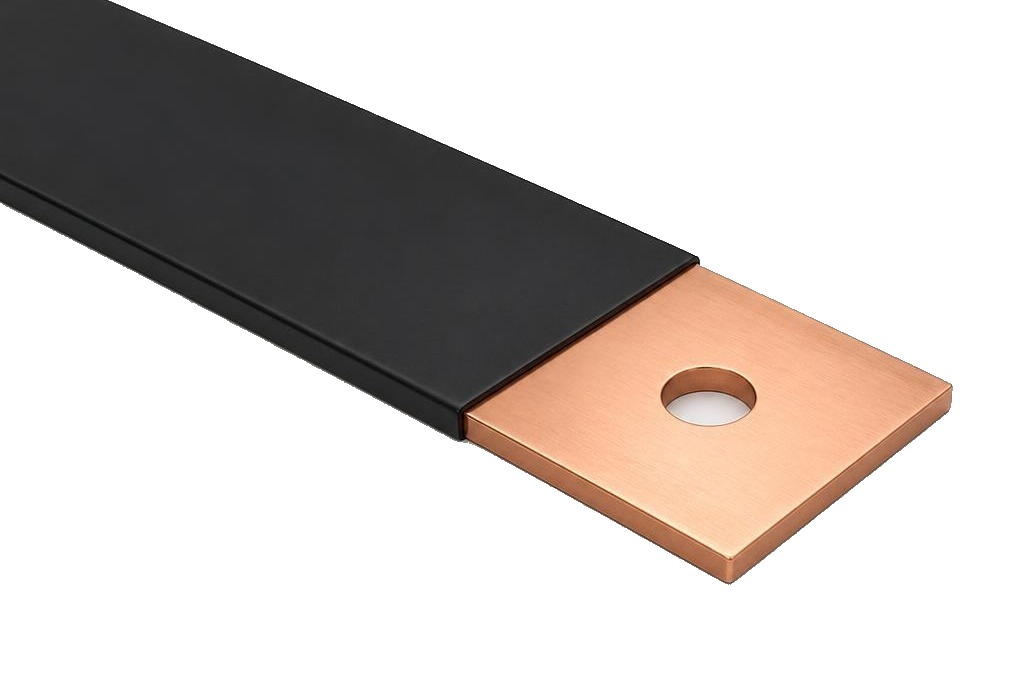

Шина медная твёрдая изолированная (ШМТИ)
Медные твёрдые изолированные шины для стационарного применения. Классы напряжения 1 кВ (ШМТИ) и 10 кВ (ШМТИ-10).
- Медь Cu-ETP (M1), массовая доля меди ≥ 99,9 %
- ПВХ-изоляция: чёрный (1 кВ, 2±0,2 мм), терракотовый (10 кВ, 4±0,2 мм)
- Испытательное напряжение: 2,2 кВ (1 кВ) / 42 кВ (10 кВ)
- Стандартная длина 4000 мм; возможность изготовления до 6000 мм
- Размерный ряд: толщина 3..12 мм, ширина 15..120 мм (по каталогу)
Изготавливаются по ТУ 3439-008-97798631-2013 (1 кВ) и МПРЦ.6855.010 ТУ (10 кВ). Нанесение маркировки на изоляцию — по запросу.
ШАТИ / ШАТИ-10

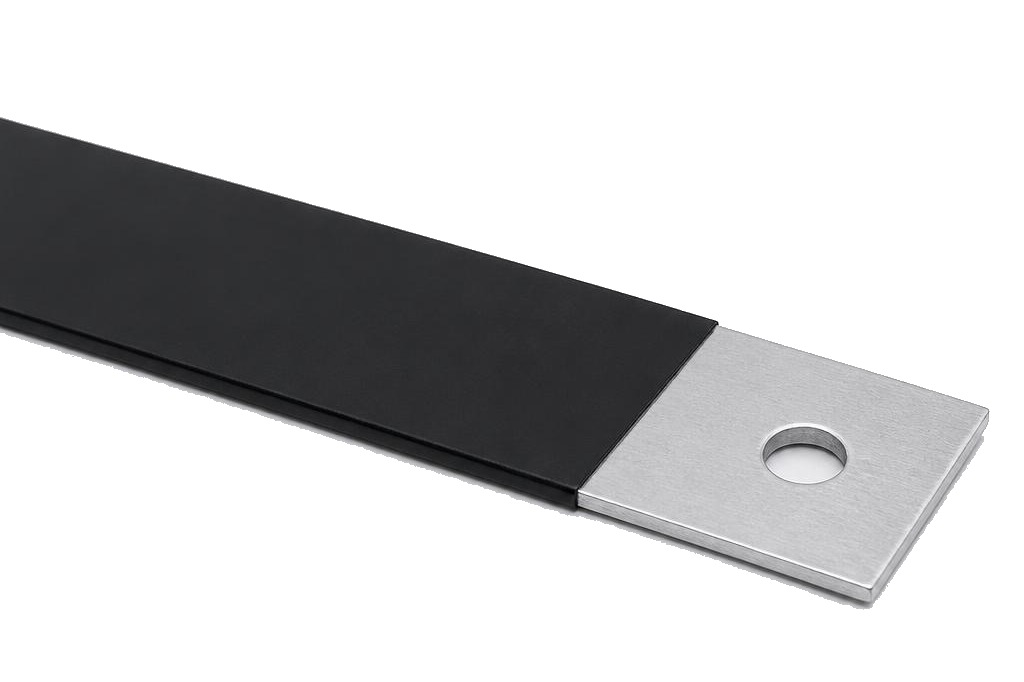

Шина алюминиевая твёрдая изолированная (ШАТИ)
Алюминиевые твёрдые изолированные шины для безопасной передачи электрического тока. Классы напряжения 1 кВ и 10 кВ.
- Алюминиевый сплав АД31т по ГОСТ 15176
- ПВХ-изоляция: чёрный (1 кВ, 2±0,2 мм), терракотовый (10 кВ, 4±0,2 мм)
- Испытательное напряжение: 2,2 кВ (1 кВ) / 42 кВ (10 кВ)
- Стандартная длина 4000 мм; под заказ — до 6000 мм
- Размерный ряд: толщина 3..12 мм, ширина 15..160 мм (по каталогу)
Изготавливаются по ТУ 3439-008-97798631-2013 (1 кВ) и МПРЦ.6855.010 ТУ (10 кВ). Возможна индивидуальная маркировка.
Типоразмеры и подбор
Представлены основные типоразмеры шин ШМТИ и ШАТИ. Полная номенклатура — по каталогу производителя.
ШМТИ (медь) — основные типоразмеры
| Обозначение | Сечение, мм² | Толщина, мм | Ширина, мм | Длина, мм |
|---|---|---|---|---|
| ШМТИ 3×15 | 45 | 3 | 15,5 | 4000 |
| ШМТИ 3×20 | 60 | 3 | 20 | 4000 |
| ШМТИ 4×40 | 160 | 4 | 40 | 4000 |
| ШМТИ 6×60 | 360 | 6 | 60 | 4000 |
| ШМТИ 10×100 | 1000 | 10 | 100 | 4000 |
| ШМТИ 12×120 | 1440 | 12 | 120 | 4000 |
ШАТИ (алюминий) — основные типоразмеры
| Обозначение | Сечение, мм² | Толщина, мм | Ширина, мм | Длина, мм |
|---|---|---|---|---|
| ШАТИ 3×15 | 45 | 3 | 15,5 | 4000 |
| ШАТИ 4×20 | 80 | 4 | 20 | 4000 |
| ШАТИ 5×25 | 125 | 5 | 25 | 4000 |
| ШАТИ 6×60 | 360 | 6 | 60 | 4000 |
| ШАТИ 10×100 | 1000 | 10 | 100 | 4000 |
| ШАТИ 12×120 | 1440 | 12 | 120 | 4000 |
Сравнение медных и алюминиевых шин
Ключевые различия по материалу и единая изоляция для всех исполнений.
| Параметр | ШМТИ (медь) | ШАТИ (алюминий) |
|---|---|---|
| Материал проводника | Cu-ETP (M1), медь ≥ 99,9 % | АД31т (алюминиевый сплав) |
| Удельная электропроводность | Выше в 1,6 раза | Ниже (но достаточна для многих задач) |
| Плотность / масса | Выше (~8,9 г/см³) | Ниже (~2,7 г/см³) — легче |
| Ориентировочная стоимость | Выше | Ниже (бюджетный вариант) |
| Коррозионная стойкость контактов | Высокая, контакты не окисляются | Хорошая, стойкость к коррозии |
| Изоляция 1 кВ | ПВХ чёрный, 2±0,2 мм, испытание 2,2 кВ | То же |
| Изоляция 10 кВ | ПВХ терракотовый, 4±0,2 мм, испытание 42 кВ | То же |
Монолитная ПВХ-изоляция
Диэлектрическая стойкость >20 кВ/мм. Стабильная толщина по всей длине. Высокая эластичность. Испытательное напряжение: 2,2 кВ (1 кВ) и 42 кВ (10 кВ).
Преимущества
Твердые изолированные шины METAENERGY сочетают проверенные материалы и эффективную изоляцию.
Надёжность меди
Высокая электропроводность, механическая прочность, долговечность. Контакты не окисляются.
Лёгкость алюминия
Малый удельный вес, высокая коррозионная стойкость, привлекательная стоимость.
Технология экструзии
Непрерывная экструзия изоляции обеспечивает равномерную толщину, эластичность и повышенный запас прочности — по ТУ и паспорту изделия.
Дополнительно для проектировщика
Стандартная длина 4 м
Возможно изготовление шин длиной до 6000 мм по индивидуальному заказу.
Изготовление по ТУ
Шины выпускаются по ТУ 3439-008-97798631-2013 (1 кВ) и МПРЦ.6855.010 ТУ (10 кВ).
Гибкость в размерах
Толщина от 3 до 12 мм, ширина от 15 до 160 мм. Широкий выбор сечений.
Применение в шинных мостах
Шины востребованы при построении бюджетных вариантов шинных мостов и тоководов.
Маркировка по запросу
На изоляцию может наноситься маркировка согласно требованиям заказчика.
Место в номенклатуре METAENERGY
Твердые изолированные шины — часть семейства изолированных шин, дополняемая шинодержателями и изоляторами.
Класс напряжения
1 кВ / 10 кВ
Выбор под рабочее напряжение сети.
Материал
медь / алюминий
В зависимости от требований по проводимости, весу и бюджету.
Сечение
45–1440 мм²
По каталогу; другие исполнения — под проект.
В каталоге также доступны: гибкие изолированные шины ШМГИ, плетёные шины ШМП, компенсаторы, шинодержатели и изоляторы.
