1 kV və 10 kV sinifləri
Qara PVC-izolyasiya (1 kV) və terrakot (10 kV) ilə icraatlar. 42 kV-a qədər sınaq gərginliyi.
Bərk izolyasiya edilmiş şinlər ŞMTİ və ŞATİ
ŞMTİ (mis) və ŞATİ (alüminium), 1 və 10 kV sinifləri, monolit PVC-izolyasiya
Əsas xüsusiyyətlər
Mis və alüminium
Mis Cu-ETP (M1) və ya alüminium AD31t-dən bərk şinlər. Layihə üçün materialın seçilməsi.
Monolit ekstruziya
İzolyasiya fasiləsiz ekstruziya metodu ilə tətbiq olunur — sabit qalınlıq, yüksək elastiklik.
Stasionar tətbiq üçün
Qalxan avadanlığı, şin körpüləri və cərəyan ötürücülər üçün sərt konstruksiya.
Bərk izolyasiya edilmiş şinlər harada tətbiq olunur
Bərk izolyasiya edilmiş şinlər elektrik qalxan avadanlığı tərkibində, onun qoşulması üçün, həmçinin büdcəli şin körpüləri və cərəyan ötürücülərin qurulmasında istifadə olunur. Onlar izolyasiya edilməmiş şinləri və kabel yığımlarını əvəz edərək hazır izolyasiya və montaj rahatlığı təmin edir.
Ənənəvi yanaşma
- İzolyasiya olunmamış şinlər — yerində əlavə izolyasiya tələb olunur, qırılma riski
- Kabel yığımları — cərəyan yükləri və sərtlik üzrə məhdudiyyətlər
METAENERGY həlli
- Yüksək elektrik müqaviməti ilə hazır monolit PVC izolyasiyası
- Sabit qalınlıqlar, yüksək dielektrik davamlılıq >20 kV/mm, rahat montaj
Gərginlik sinifləri və izolyasiya
Şinlər 1 kV (ŞMTI, ŞATI) və 10 kV (ŞMTI-10, ŞATI-10) üçün buraxılır. İzolyasiya — PVC: 1 kV üçün qara (qalınlıq 2±0,2 mm, sınaq gərginliyi 2,2 kV) və 10 kV üçün terrakota (qalınlıq 4±0,2 mm, sınaq gərginliyi 42 kV).
İzolyasiya fasiləsiz ekstruziya üsulu ilə tətbiq edilir ki, bu da bərabərlik və elastiklik təmin edir. Möhkəmlik ehtiyatı normativ minimumu üstələyir — konkret qiymətlər TU və məhsul pasportunda göstərilmişdir.
Cərəyan keçirici hissənin materialları
Mis şinlər ŞMTI GOST 859 üzrə Cu-ETP (M1) misdən, misin kütlə payı ən azı 99,9% olmaqla hazırlanır. Alüminium şinlər ŞATI — GOST 15176 üzrə AD31t ərintisindən.
Mis yüksək keçiricilik (alüminiumdan 1,6 dəfə yüksək), mexaniki möhkəmlik və kontaktların oksidləşməyə davamlılığını təmin edir. Alüminium az çəki, aşağı dəyər və yüksək korroziyaya davamlılıq ilə cəlbedicidir.
Aşağıda METAENERGY bərk izolyasiya olunmuş şinlərinin əsas icraları təqdim olunur.
Məhsullar
Bərk izolyasiya olunmuş şinlər 1 kV və ya 10 kV izolyasiyası ilə mis və alüminium icralarda təchiz edilir.
Sifarişçinin siyahılarında şinlər STP kimi işarə oluna bilər; METAENERGY kataloqunda — ŞMTI (mis) və ŞATI (alüminium).
ŞMTI / ŞMTI-10

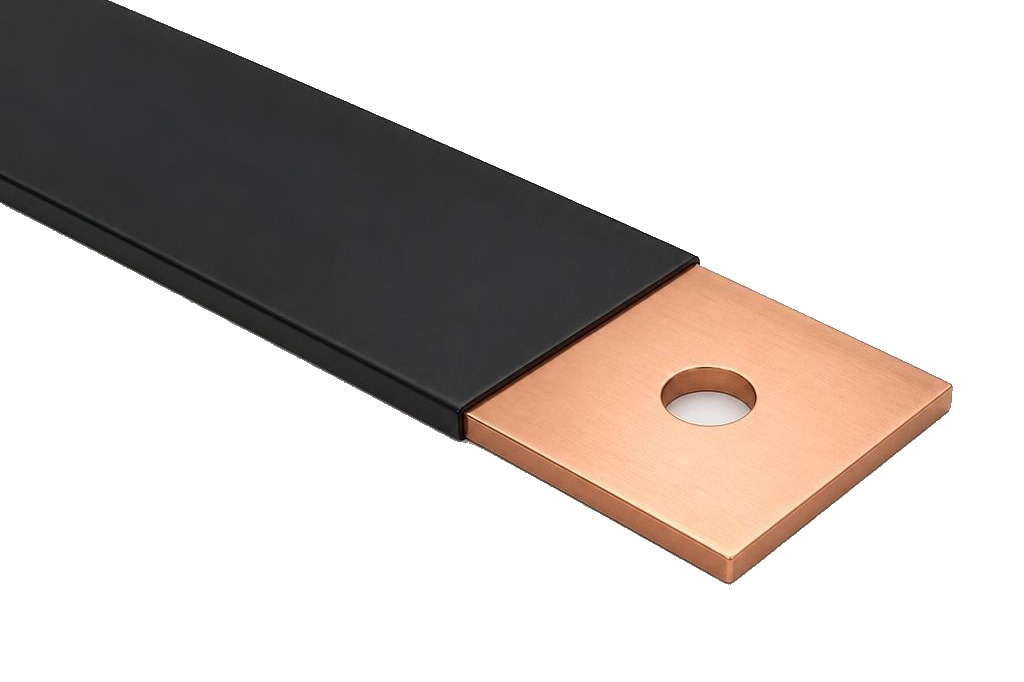

Şin mis bərk izolyasiya olunmuş (ŞMTI)
Stasionar tətbiq üçün mis bərk izolyasiya olunmuş şinlər. Gərginlik sinifləri 1 kV (ŞMTI) və 10 kV (ŞMTI-10).
- Mis Cu-ETP (M1), misin kütlə payı ≥ 99,9%
- PVC izolyasiya: qara (1 kV, 2±0,2 mm), terrakota (10 kV, 4±0,2 mm)
- Sınaq gərginliyi: 2,2 kV (1 kV) / 42 kV (10 kV)
- Standart uzunluq 4000 mm; 6000 mm-ə qədər hazırlanma imkanı
- Ölçü sırası: qalınlıq 3..12 mm, en 15..120 mm (kataloq üzrə)
TU 3439-008-97798631-2013 (1 kV) və MPRTS.6855.010 TU (10 kV) üzrə hazırlanır. İzolyasiya üzərində markalanma — sorğu əsasında.
ŞATI / ŞATI-10

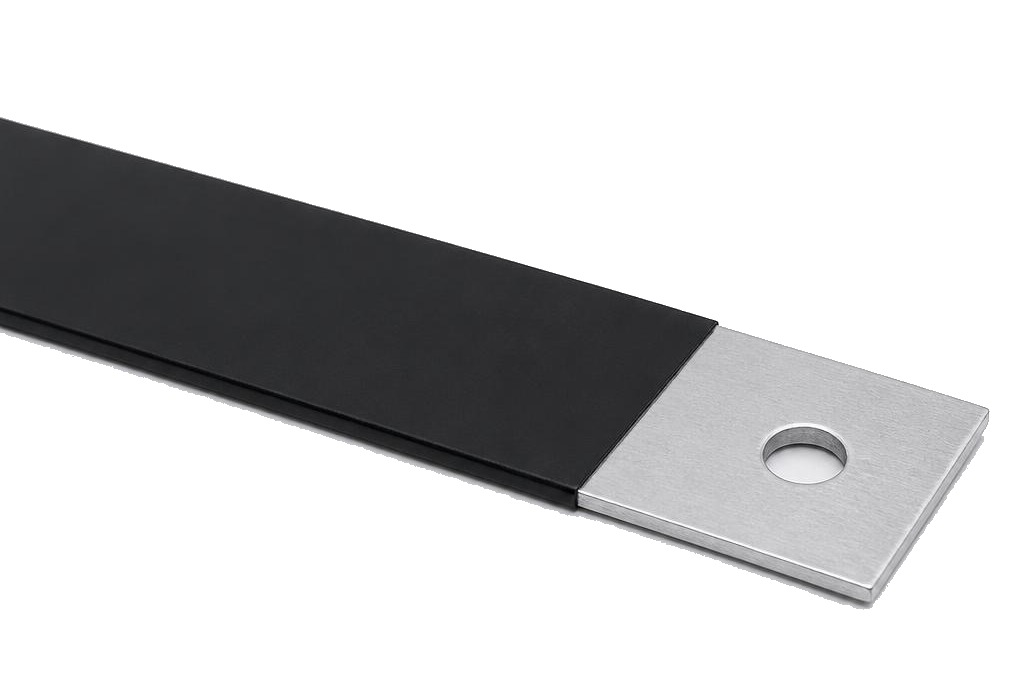

Şin alüminium bərk izolyasiya olunmuş (ŞATI)
Elektrik cərəyanının təhlükəsiz ötürülməsi üçün alüminium bərk izolyasiya olunmuş şinlər. Gərginlik sinifləri 1 kV və 10 kV.
- GOST 15176 üzrə AD31t alüminium ərintisi
- PVC izolyasiya: qara (1 kV, 2±0,2 mm), terrakota (10 kV, 4±0,2 mm)
- Sınaq gərginliyi: 2,2 kV (1 kV) / 42 kV (10 kV)
- Standart uzunluq 4000 mm; sifariş üzrə — 6000 mm-ə qədər
- Ölçü sırası: qalınlıq 3..12 mm, en 15..160 mm (kataloq üzrə)
TU 3439-008-97798631-2013 (1 kV) və MPRTS.6855.010 TU (10 kV) üzrə hazırlanır. Fərdi markalanma mümkündür.
Tipoölçülər və seçim
ŞMTI və ŞATI şinlərinin əsas tipoölçüləri təqdim olunur. Tam nomenklatura — istehsalçının kataloqu üzrə.
ŞMTI (mis) — əsas tipoölçülər
| İşarə | Kəsik, mm² | Qalınlıq, mm | En, mm | Uzunluq, mm |
|---|---|---|---|---|
| ŞMTI 3×15 | 45 | 3 | 15,5 | 4000 |
| ŞMTI 3×20 | 60 | 3 | 20 | 4000 |
| ŞMTI 4×40 | 160 | 4 | 40 | 4000 |
| ŞMTI 6×60 | 360 | 6 | 60 | 4000 |
| ŞMTI 10×100 | 1000 | 10 | 100 | 4000 |
| ŞMTI 12×120 | 1440 | 12 | 120 | 4000 |
ŞATI (alüminium) — əsas ölçü standartları
| İşarələmə | Kəsik, mm² | Qalınlıq, mm | En, mm | Uzunluq, mm |
|---|---|---|---|---|
| ŞATI 3×15 | 45 | 3 | 15,5 | 4000 |
| ŞATI 4×20 | 80 | 4 | 20 | 4000 |
| ŞATI 5×25 | 125 | 5 | 25 | 4000 |
| ŞATI 6×60 | 360 | 6 | 60 | 4000 |
| ŞATİ 10×100 | 1000 | 10 | 100 | 4000 |
| ŞATI 12×120 | 1440 | 12 | 120 | 4000 |
Mis və alüminium şinlərin müqayisəsi
Material üzrə əsas fərqlər və bütün icraçılar üçün vahid izolyasiya.
| Parametr | ŞMTI (mis) | ŞATI (alüminium) |
|---|---|---|
| Keçirici material | Cu-ETP (M1), mis ≥ 99,9 % | AD31t (alüminium ərintisi) |
| Xüsusi elektrik keçiriciliyi | 1,6 dəfə yüksək | Aşağı (lakin bir çox tapşırıqlar üçün kifayətdir) |
| Sıxlıq / kütlə | Yüksək (~8,9 q/sm³) | Aşağı (~2,7 q/sm³) — yüngül |
| Təxmini dəyər | Yüksək | Aşağı (büdcə variantı) |
| Kontaktların korroziyaya davamlılığı | Yüksək, kontaktlar oksidləşmir | Yaxşı, korroziyaya davamlılıq |
| İzolyasiya 1 kV | PVX qara, 2±0,2 mm, sınaq 2,2 kV | Eyni |
| İzolyasiya 10 kV | PVX terrakota, 4±0,2 mm, sınaq 42 kV | Eyni |
Monolit PVX izolyasiyası
Dielektrik davamlılıq >20 kV/mm. Bütün uzunluq boyunca sabit qalınlıq. Yüksək elastiklik. Sınaq gərginliyi: 2,2 kV (1 kV) və 42 kV (10 kV).
Üstünlüklər
METAENERGY bərk izolyasiyalı şinləri sınaqdan keçmiş materialları və effektiv izolyasiyanı birləşdirir.
Misin etibarlılığı
Yüksək elektrik keçiriciliyi, mexaniki möhkəmlik, uzunömürlülük. Kontaktlar oksidləşmir.
Alüminiumun yüngüllüyü
Kiçik xüsusi çəki, yüksək korroziya davamlılığı, cəlbedici qiymət.
Ekstruziya texnologiyası
Fasiləsiz ekstruziya izolyasiyası bərabər qalınlıq, elastiklik və artırılmış möhkəmlik ehtiyatı təmin edir — TU və məhsul pasportuna görə.
Layihələndirici üçün əlavə
Standart uzunluq 4 m
Fərdi sifarişlə 6000 mm-ə qədər uzunluqda şinlərin istehsalı mümkündür.
TU-ya görə istehsal
Şinlər TU 3439-008-97798631-2013 (1 kV) və MPRC.6855.010 TU (10 kV) üzrə buraxılır.
Ölçülərdə çeviklik
Qalınlıq 3-dən 12 mm-ə qədər, en 15-dən 160 mm-ə qədər. Kəsiklərin geniş seçimi.
Şin körpülərində tətbiq
Şinlər büdcəli şin körpüləri və cərəyan ötürücülərin qurulmasında tələb olunur.
Sorğu üzrə markalanma
İzolyasiyaya sifarişçinin tələblərinə uyğun markalanma tətbiq oluna bilər.
METAENERGY nomenklaturasında yeri
Bərk izolyasiyalı şinlər — izolyasiyalı şinlər ailəsinin bir hissəsi, şin tutucular və izolyatorlarla tamamlanır.
Gərginlik sinfi
1 kV / 10 kV
Şəbəkənin işçi gərginliyinə görə seçim.
Material
mis / alüminium
Keçiricilik, çəki və büdcə tələblərinə görə.
Kəsik
45–1440 mm²
Kataloq üzrə; digər icralar — layihəyə görə.
