1 кВ және 10 кВ кластары
Қара ПВХ-изоляциямен (1 кВ) және терракоталымен (10 кВ) орындалулар. Сынақ кернеуі 42 кВ дейін.
Қатты изоляцияланған шиналар ШМТИ және ШАТИ
ШМТИ (мыс) және ШАТИ (алюминий), 1 және 10 кВ кластары, монолитті ПВХ-изоляция
Негізгі ерекшеліктер
Мыс және алюминий
Cu-ETP (M1) мыстан немесе АД31т алюминийден жасалған қатты шиналар. Жоба бойынша материал таңдау.
Монолитті экструзия
Изоляция үздіксіз экструзия әдісімен жағылады — тұрақты қалыңдық, жоғары икемділік.
Стационарлық қолдануға арналған
Қалқанды жабдық, шиналық көпірлер және токөткізгіштерге арналған қатты конструкция.
Қатты изоляцияланған шиналар қайда қолданылады
Қатты изоляцияланған шиналар электр қалқанды жабдықтың құрамында, оны қосу үшін, сондай-ақ бюджетті шиналық көпірлер мен токөткізгіштерді құру кезінде қолданылады. Олар изоляцияланбаған шиналар мен кабельдік жиынтықтарды ауыстырып, дайын изоляцияны және монтаждың ыңғайлылығын қамтамасыз етеді.
Дәстүрлі тәсіл
- Изоляцияланбаған шиналар — орнында қосымша изоляция қажет, тесілу қаупі бар
- Кабельдік жиынтықтар — токтық жүктемелер мен қаттылық бойынша шектеулер
METAENERGY шешімі
- Жоғары электрлік кедергісі бар дайын монолитті ПВХ-изоляция
- Тұрақты қалыңдықтар, жоғары диэлектрлік төзімділік >20 кВ/мм, ыңғайлы монтаж
Кернеу кластары және изоляция
Шиналар 1 кВ (ШМТИ, ШАТИ) және 10 кВ (ШМТИ-10, ШАТИ-10) шығарылады. Изоляция — ПВХ: 1 кВ үшін қара (қалыңдығы 2±0,2 мм, сынақ кернеуі 2,2 кВ) және 10 кВ үшін терракотты (қалыңдығы 4±0,2 мм, сынақ кернеуі 42 кВ).
Изоляция үздіксіз экструзия әдісімен жағылады, бұл біркелкілік пен серпімділікті қамтамасыз етеді. Беріктік қоры нормативтік минимумнан асады — нақты мәндер ТУ және бұйым паспортында келтірілген.
Токөткізгіш бөлігінің материалдары
Мыс шиналар ШМТИ ГОСТ 859 бойынша мыс Cu-ETP (M1) мыстан жасалады, мыстың массалық үлесі кемінде 99,9 %. Алюминий шиналар ШАТИ — ГОСТ 15176 бойынша АД31т қорытпасынан.
Мыс жоғары өткізгіштікті (алюминийден 1,6 есе жоғары), механикалық беріктікті және контактілердің тотығуға төзімділігін қамтамасыз етеді. Алюминий аз салмағымен, төмен құнымен және жоғары коррозияға төзімділігімен тартымды.
Төменде METAENERGY қатты изоляцияланған шиналарының негізгі орындалулары ұсынылған.
Өнімдер
Қатты изоляцияланған шиналар 1 кВ немесе 10 кВ изоляциясы бар мыс және алюминий орындалуларында жеткізіледі.
Тапсырыс берушінің тізімдерінде шиналар СТП деп белгіленуі мүмкін; METAENERGY каталогында — ШМТИ (мыс) және ШАТИ (алюминий).
ШМТИ / ШМТИ-10

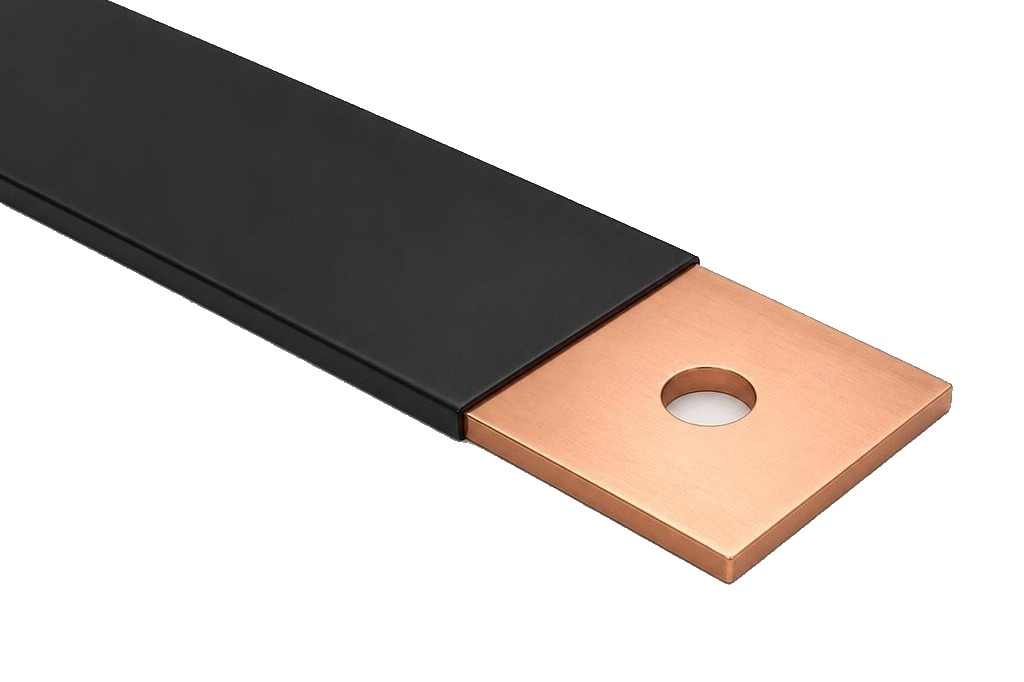

Мыс қатты изоляцияланған шина (ШМТИ)
Стационарлық қолдануға арналған мыс қатты изоляцияланған шиналар. Кернеу кластары 1 кВ (ШМТИ) және 10 кВ (ШМТИ-10).
- Мыс Cu-ETP (M1), мыстың массалық үлесі ≥ 99,9 %
- ПВХ-изоляция: қара (1 кВ, 2±0,2 мм), терракот (10 кВ, 4±0,2 мм)
- Сынақ кернеуі: 2,2 кВ (1 кВ) / 42 кВ (10 кВ)
- Стандартты ұзындығы 4000 мм; 6000 мм дейін дайындау мүмкіндігі
- Өлшем қатары: қалыңдығы 3..12 мм, ені 15..120 мм (каталог бойынша)
ТУ 3439-008-97798631-2013 (1 кВ) және МПРЦ.6855.010 ТУ (10 кВ) бойынша дайындалады. Изоляцияға таңбалау қою — сұраныс бойынша.
ШАТИ / ШАТИ-10

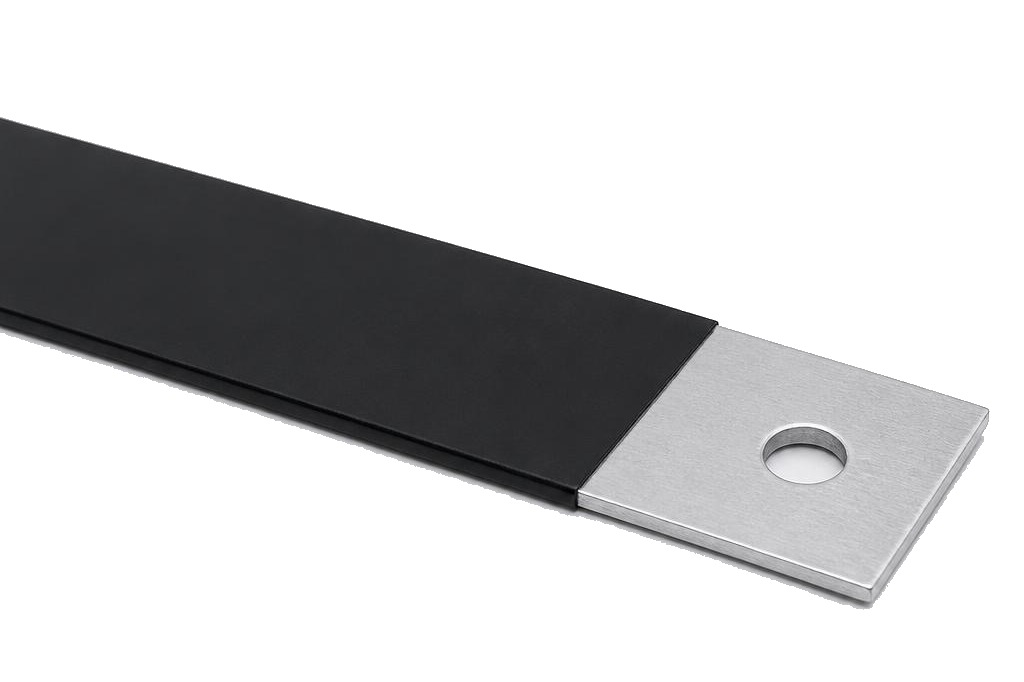

Алюминий қатты изоляцияланған шина (ШАТИ)
Электр тогын қауіпсіз тарату үшін алюминий қатты изоляцияланған шиналар. Кернеу кластары 1 кВ және 10 кВ.
- ГОСТ 15176 бойынша АД31т алюминий қорытпасы
- ПВХ-изоляция: қара (1 кВ, 2±0,2 мм), терракот (10 кВ, 4±0,2 мм)
- Сынақ кернеуі: 2,2 кВ (1 кВ) / 42 кВ (10 кВ)
- Стандартты ұзындығы 4000 мм; тапсырыс бойынша — 6000 мм дейін
- Өлшем қатары: қалыңдығы 3..12 мм, ені 15..160 мм (каталог бойынша)
ТУ 3439-008-97798631-2013 (1 кВ) және МПРЦ.6855.010 ТУ (10 кВ) бойынша жасалады. Жеке маркалау мүмкін.
Типтік өлшемдер және таңдау
ШМТИ және ШАТИ шиналарының негізгі типтік өлшемдері ұсынылған. Толық номенклатура — өндіруші каталогы бойынша.
ШМТИ (мыс) — негізгі типтік өлшемдер
| Белгіленуі | Қимасы, мм² | Қалыңдығы, мм | Ені, мм | Ұзындығы, мм |
|---|---|---|---|---|
| ШМТИ 3×15 | 45 | 3 | 15,5 | 4000 |
| ШМТИ 3×20 | 60 | 3 | 20 | 4000 |
| ШМТИ 4×40 | 160 | 4 | 40 | 4000 |
| ШМТИ 6×60 | 360 | 6 | 60 | 4000 |
| ШМТИ 10×100 | 1000 | 10 | 100 | 4000 |
| ШМТИ 12×120 | 1440 | 12 | 120 | 4000 |
ШАТИ (алюминий) — негізгі типөлшемдер
| Белгіленуі | Қимасы, мм² | Қалыңдығы, мм | Ені, мм | Ұзындығы, мм |
|---|---|---|---|---|
| ШАТИ 3×15 | 45 | 3 | 15,5 | 4000 |
| ШАТИ 4×20 | 80 | 4 | 20 | 4000 |
| ШАТИ 5×25 | 125 | 5 | 25 | 4000 |
| ШАТИ 6×60 | 360 | 6 | 60 | 4000 |
| ШАТИ 10×100 | 1000 | 10 | 100 | 4000 |
| ШАТИ 12×120 | 1440 | 12 | 120 | 4000 |
Мыс және алюминий шиналарын салыстыру
Материал бойынша негізгі айырмашылықтар және барлық нұсқалар үшін бірыңғай изоляция.
| Параметр | ШМТИ (мыс) | ШАТИ (алюминий) |
|---|---|---|
| Өткізгіш материалы | Cu-ETP (M1), мыс ≥ 99,9 % | АД31т (алюминий қорытпасы) |
| Меншікті электр өткізгіштік | 1,6 есе жоғары | Төмен (бірақ көптеген тапсырмалар үшін жеткілікті) |
| Тығыздық / салмақ | Жоғары (~8,9 г/см³) | Төмен (~2,7 г/см³) — жеңілірек |
| Шамамен құны | Жоғары | Төмен (бюджеттік нұсқа) |
| Контактілердің коррозияға төзімділігі | Жоғары, контактілер тотықпайды | Жақсы, коррозияға төзімділік |
| Изоляция 1 кВ | ПВХ қара, 2±0,2 мм, сынақ 2,2 кВ | Сол сияқты |
| Изоляция 10 кВ | ПВХ терракот, 4±0,2 мм, сынақ 42 кВ | Сол сияқты |
Монолитті ПВХ-изоляция
Диэлектрлік төзімділік >20 кВ/мм. Барлық ұзындық бойынша тұрақты қалыңдық. Жоғары серпімділік. Сынау кернеуі: 2,2 кВ (1 кВ) және 42 кВ (10 кВ).
Артықшылықтар
METAENERGY қатты изоляцияланған шиналары тексерілген материалдар мен тиімді изоляцияны біріктіреді.
Мыстың сенімділігі
Жоғары электр өткізгіштік, механикалық беріктік, ұзақ мерзімділік. Контактілер тотықпайды.
Алюминийдің жеңілдігі
Аз меншікті салмақ, жоғары коррозияға төзімділік, тартымды құн.
Экструзия технологиясы
Үздіксіз изоляция экструзиясы біркелкі қалыңдықты, серпімділікті және жоғарылатылған беріктік қорын қамтамасыз етеді — ТУ және бұйым паспорты бойынша.
Жобалаушыға қосымша
Стандартты ұзындығы 4 м
Жеке тапсырыс бойынша ұзындығы 6000 мм-ге дейінгі шиналарды дайындау мүмкін.
ТУ бойынша өндіру
Шиналар ТУ 3439-008-97798631-2013 (1 кВ) және МПРЦ.6855.010 ТУ (10 кВ) бойынша шығарылады.
Өлшемдердің икемділігі
Қалыңдығы 3-тен 12 мм-ге дейін, ені 15-тен 160 мм-ге дейін. Қималардың кең таңдауы.
Шиналық көпірлерде қолдану
Шиналар шиналық көпірлер мен токөткізгіштердің бюджетті нұсқаларын құруда сұранысқа ие.
Сұраныс бойынша таңбалау
Изоляцияға тапсырыс берушінің талаптарына сәйкес таңбалау қолданылуы мүмкін.
METAENERGY номенклатурасындағы орны
Қатты изоляцияланған шиналар — изоляцияланған шиналар отбасының бөлігі, шина ұстағыштармен және изоляторлармен толықтырылады.
Кернеу класы
1 кВ / 10 кВ
Желінің жұмыс кернеуі бойынша таңдау.
Материал
мыс / алюминий
Өткізгіштікке, салмаққа және бюджетке қойылатын талаптарға байланысты.
Қиманың ауданы
45–1440 мм²
Каталог бойынша; басқа орындаулар — жоба бойынша.
