Изготовление по чертежам
Каждая шина разрабатывается и поставляется под конкретный проект, опросный лист или сборочный чертёж заказчика.
Гибкие медные изолированные шины ШМГИ
Гибкие токоведущие соединения для НКУ и распределительных устройств
Ключевые особенности
Два класса напряжения
Чёткое разделение линеек: ШМГИ на 1 кВ и ШМГИ-10 на 10 кВ с усиленной изоляцией 4±0,2 мм.
Экструзионная ПВХ-изоляция
Монолитный слой ПВХ, нанесённый непрерывной экструзией, обеспечивает стабильную толщину и высокую эластичность.
Медь М1 99,9 %
Проводник из меди Cu-ETP (M1) с массовой долей меди не менее 99,9% гарантирует минимальное сопротивление и нагрев.
Контекст применения
ШМГИ востребованы там, где стандартные шины или кабельные перемычки не дают нужной гибкости и точности. Изделия применяются в щитах, НКУ и распределительных устройствах с жёсткими трассами и ограниченным пространством.
Типовое предложение рынка
- Массовые серийные шины по открытому каталогу без привязки к конкретной компоновке шкафа.
- Специализированные производители с точными параметрами, но без разделения линеек 1 и 10 кВ и полного пакета КД.
Решение METAENERGY
- Индивидуальное изготовление по чертежу и опросному листу — трассировка, отверстия, длины точно соответствуют монтажной карте.
- Две отдельные линейки ШМГИ (1 кВ) и ШМГИ-10 (10 кВ) с паспортом и конструкторской документацией на каждый тип, включая испытательные параметры.
Для производителей НКУ и щитового оборудования
Жёсткие внутренние трассы и ограниченный радиус гиба требуют гибких шин, которые можно точно уложить в отведённый объём. ШМГИ изготавливаются точно под размеры ячейки или шкафа.
Многослойный пакет пластин свободно уложен в изоляции: при изгибе пластины смещаются без трения и механических напряжений. Это упрощает сборку и исключает повреждение проводника.
Для электромонтажных и пусконаладочных организаций
Монтаж в ограниченном объёме требует точного совпадения длин, отверстий и радиусов гиба. ШМГИ поставляются с выверенными размерами по согласованному чертежу, что снижает риск переделки на объекте.
Экструзионная изоляция ПВХ стабильна по толщине и выдерживает испытательное напряжение до 42 кВ (для ШМГИ-10). Это даёт запас прочности при монтаже и эксплуатации.
Ниже представлены линейки ШМГИ и их ключевые параметры, позволяющие подобрать исполнение под конкретную задачу.
Продукция
Линейка гибких медных изолированных шин METAENERGY представлена двумя сериями, различающимися классом напряжения, толщиной изоляции и приёмо-сдаточными испытаниями. Ходовые сечения и ток при разных ΔT — в таблице ниже; полный ряд — в блоке «Ток и типоразмеры».
ШМГИ

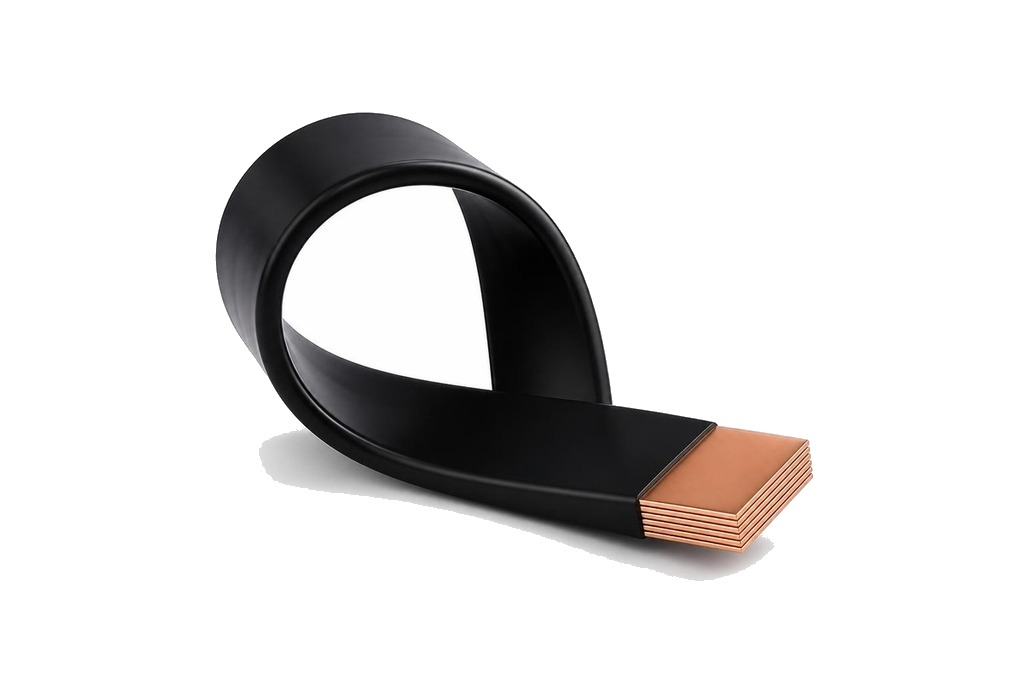

ШМГИ — гибкая медная шина на 1 кВ
Пакет медных пластин в ПВХ-изоляции чёрного цвета, толщина изоляции 2±0,2 мм. Стандартное решение для низковольтных НКУ.
- Номинальное напряжение 1 кВ.
- Изоляция: ПВХ, чёрный, нанесена непрерывной экструзией.
- Испытательное напряжение 2,2 кВ, диэлектрическая стойкость >20 кВ/мм.
- Медь Cu-ETP (M1), 99,9%.
- Поставляется по опросному листу или чертежу: длины, отверстия, лужение (опционально) под проект.
Стандартная толщина изоляции 2±0,2 мм обеспечивает достаточную электрическую прочность для сетей до 1 кВ. При заказе указывайте полное значение длины (например, ШМГИ 8×120×1 L290мм) и требуемую конфигурацию отверстий.
ШМГИ-10

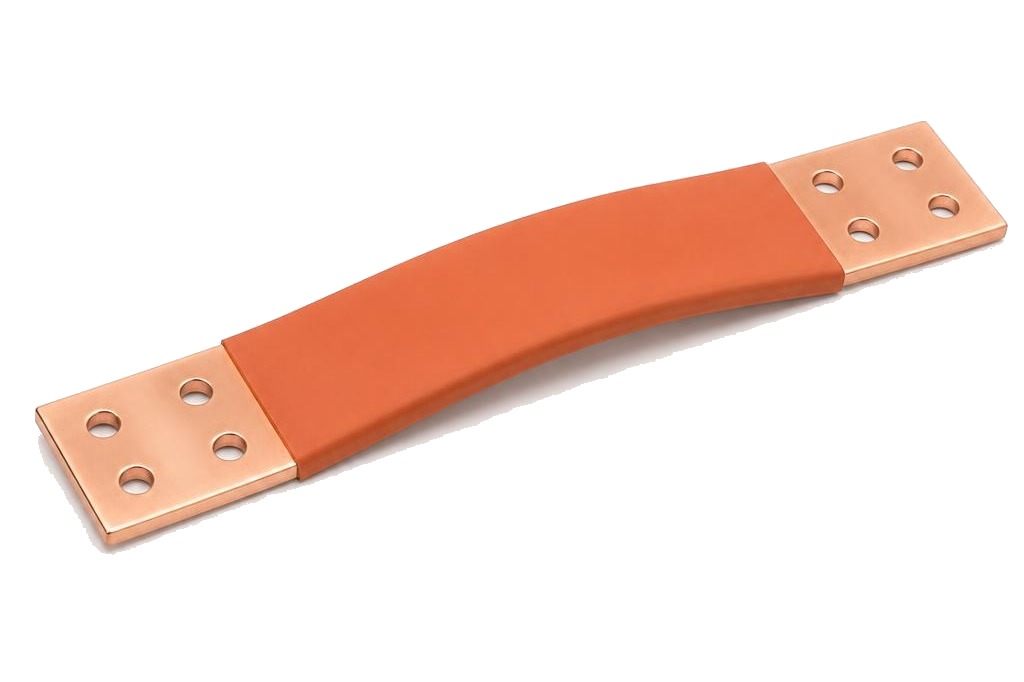

ШМГИ-10 — гибкая медная шина на 10 кВ
Усиленная изоляция ПВХ терракотового цвета толщиной 4±0,2 мм. Рассчитана на работу в сетях среднего напряжения 10 кВ.
- Номинальное напряжение 10 кВ.
- Изоляция: ПВХ, терракотовый, экструзионная.
- Испытательное напряжение 42 кВ, диэлектрическая стойкость >20 кВ/мм.
- Медь Cu-ETP (M1), 99,9%.
- Изготовление строго по чертежам и опросному листу; все параметры фиксируются в паспорте и КД.
Для 10 кВ критически важна точность толщины изоляции и соблюдение испытательных напряжений. Все значения — по паспорту и конструкторской документации, ошибка в выборе линейки ведёт к несоответствию проекту.
Ходовые сечения ШМГИ — допустимый ток при разных ΔT (по каталогу)
| Обозначение | Сечение, мм² | ΔT 70 °K, А | ΔT 60 °K, А | ΔT 50 °K, А | ΔT 40 °K, А | ΔT 30 °K, А |
|---|---|---|---|---|---|---|
| ШМГИ 2×15,5×0,8 | 24,8 | 252 | 234 | 212 | 191 | 165 |
| ШМГИ 3×24×1 | 72 | 490 | 453 | 413 | 370 | 320 |
| ШМГИ 4×40×1 | 160 | 727 | 673 | 615 | 550 | 476 |
| ШМГИ 5×50×1 | 250 | 1 100 | 1 016 | 930 | 830 | 718 |
| ШМГИ 6×63×1 | 378 | 1 437 | 1 330 | 1 215 | 1 085 | 941 |
| ШМГИ 8×100×1 | 800 | 2 147 | 1 990 | 1 815 | 1 625 | 1 405 |
| ШМГИ 10×120×1 | 1200 | 2 755 | 2 550 | 2 330 | 2 070 | 1 792 |
| ШМГИ 10×160×1 | 1600 | 4 115 | 3 810 | 3 480 | 3 115 | 2 695 |
Допустимый ток и типоразмеры
Допустимый ток ШМГИ зависит от разности температур ΔT между шиной и воздухом внутри шкафа. Ниже — полный ряд из общего каталога продукции METAENERGY и примеры типоразмеров ШМГИ / ШМГИ-10.
Допустимый ток приведён для разности температур ΔT между шиной и воздухом внутри шкафа (Т2 − Т1) по общему каталогу продукции METAENERGY. Итоговое сечение и укладку подтверждает конструктор щита.
ШМГИ — расчёт допустимой силы тока при ΔT 70…30 °K (полный ряд каталога)
| Обозначение | Сечение, мм² | ΔT 70 °K, А | ΔT 60 °K, А | ΔT 50 °K, А | ΔT 40 °K, А | ΔT 30 °K, А |
|---|---|---|---|---|---|---|
| ШМГИ 3×9×0,8 | 21,6 | 158 | 147 | 134 | 120 | 104 |
| ШМГИ 2×15,5×0,8 | 24,8 | 252 | 234 | 212 | 191 | 165 |
| ШМГИ 2×20×1 | 40 | 326 | 300 | 275 | 246 | 214 |
| ШМГИ 6×9×0,8 | 43,2 | 290 | 269 | 245 | 220 | 190 |
| ШМГИ 2×24×1 | 48 | 450 | 416 | 380 | 340 | 295 |
| ШМГИ 4×15,5×0,8 | 49,6 | 380 | 350 | 320 | 286 | 248 |
| ШМГИ 3×20×1 | 60 | 428 | 395 | 360 | 323 | 280 |
| ШМГИ 2×32×1 | 64 | 480 | 445 | 406 | 363 | 315 |
| ШМГИ 9×9×0,8 | 64,8 | 314 | 291 | 265 | 237 | 206 |
| ШМГИ 3×24×1 | 72 | 490 | 453 | 413 | 370 | 320 |
| ШМГИ 6×15,5×0,8 | 74,4 | 476 | 440 | 402 | 360 | 318 |
| ШМГИ 4×20×1 | 80 | 476 | 440 | 402 | 360 | 312 |
| ШМГИ 2×40×1 | 80 | 538 | 500 | 455 | 406 | 352 |
| ШМГИ 4×24×1 | 96 | 550 | 540 | 465 | 416 | 360 |
| ШМГИ 3×32×1 | 96 | 570 | 525 | 480 | 430 | 372 |
| ШМГИ 5×20×1 | 100 | 498 | 460 | 420 | 376 | 326 |
| ШМГИ 6×20×1 | 120 | 546 | 506 | 462 | 413 | 358 |
| ШМГИ 5×24×1 | 120 | 608 | 563 | 514 | 460 | 398 |
| ШМГИ 3×40×1 | 120 | 617 | 570 | 522 | 466 | 405 |
| ШМГИ 10×15,5×0,8 | 124 | 538 | 498 | 455 | 407 | 352 |
| ШМГИ 4×32×1 | 128 | 648 | 600 | 548 | 490 | 425 |
| ШМГИ 6×24×1 | 144 | 670 | 620 | 566 | 506 | 438 |
| ШМГИ 3×50×1 | 150 | 700 | 650 | 592 | 530 | 460 |
| ШМГИ 5×32×1 | 160 | 758 | 702 | 640 | 573 | 496 |
| ШМГИ 4×40×1 | 160 | 727 | 673 | 615 | 550 | 476 |
| ШМГИ 3×63×1 | 189 | 798 | 740 | 675 | 603 | 522 |
| ШМГИ 8×24×1 | 192 | 802 | 743 | 678 | 606 | 525 |
| ШМГИ 6×32×1 | 192 | 846 | 783 | 715 | 640 | 555 |
| ШМГИ 10×20×1 | 200 | 762 | 706 | 645 | 576 | 500 |
| ШМГИ 5×40×1 | 200 | 900 | 832 | 760 | 680 | 590 |
| ШМГИ 4×50×1 | 200 | 860 | 795 | 727 | 650 | 563 |
| ШМГИ 10×24×1 | 240 | 948 | 877 | 800 | 716 | 592 |
| ШМГИ 6×40×1 | 240 | 1 018 | 943 | 860 | 770 | 667 |
| ШМГИ 3×80×1 | 240 | 980 | 906 | 827 | 740 | 640 |
| ШМГИ 5×50×1 | 250 | 1 100 | 1 016 | 930 | 830 | 718 |
| ШМГИ 4×63×1 | 252 | 1 010 | 935 | 855 | 763 | 661 |
| ШМГИ 8×32×1 | 256 | 1 018 | 943 | 860 | 770 | 667 |
| ШМГИ 6×50×1 | 300 | 1 225 | 1 135 | 1 035 | 925 | 802 |
| ШМГИ 5×63×1 | 315 | 1 220 | 1 125 | 1 030 | 920 | 797 |
| ШМГИ 10×32×1 | 320 | 1 230 | 1 140 | 1 040 | 930 | 805 |
| ШМГИ 8×40×1 | 320 | 1 230 | 1 140 | 1 040 | 930 | 805 |
| ШМГИ 4×80×1 | 320 | 1 200 | 1 110 | 1 015 | 906 | 785 |
| ШМГИ 6×63×1 | 378 | 1 437 | 1 330 | 1 215 | 1 085 | 941 |
| ШМГИ 10×40×1 | 400 | 1 400 | 1 295 | 1 181 | 1 055 | 915 |
| ШМГИ 8×50×1 | 400 | 1 393 | 1 290 | 1 175 | 1 050 | 912 |
| ШМГИ 5×80×1 | 400 | 1 390 | 1 285 | 1 175 | 1 050 | 910 |
| ШМГИ 4×100×1 | 400 | 1 446 | 1 340 | 1 225 | 1 093 | 947 |
| ШМГИ 6×80×1 | 480 | 1 627 | 1 505 | 1 375 | 1 230 | 1 065 |
| ШМГИ 10×50×1 | 500 | 1 650 | 1 525 | 1 395 | 1 245 | 1 080 |
| ШМГИ 5×100×1 | 500 | 1 635 | 1 515 | 1 385 | 1 235 | 1 070 |
| ШМГИ 8×63×1 | 504 | 1 650 | 1 525 | 1 395 | 1 245 | 1 080 |
| ШМГИ 6×100×1 | 600 | 1 843 | 1 705 | 1 550 | 1 393 | 1 205 |
| ШМГИ 10×63×1 | 630 | 1 895 | 1 755 | 1 600 | 1 435 | 1 240 |
| ШМГИ 8×80×1 | 640 | 1 895 | 1 755 | 1 600 | 1 430 | 1 240 |
| ШМГИ 10×80×1 | 800 | 2 100 | 1 945 | 1 775 | 1 585 | 1 375 |
| ШМГИ 8×100×1 | 800 | 2 147 | 1 990 | 1 815 | 1 625 | 1 405 |
| ШМГИ 8×120×1 | 960 | 2 530 | 2 340 | 2 135 | 1 905 | 1 650 |
| ШМГИ 10×100×1 | 1000 | 2 350 | 2 170 | 1 985 | 1 775 | 1 535 |
| ШМГИ 12×100×1 | 1200 | 2 500 | 2 315 | 2 115 | 1 890 | 1 636 |
| ШМГИ 10×120×1 | 1200 | 2 755 | 2 550 | 2 330 | 2 070 | 1 792 |
| ШМГИ 12×120×1 | 1440 | 2 869 | 2 654 | 2 427 | 2 159 | 1 868 |
| ШМГИ 10×160×1 | 1600 | 4 115 | 3 810 | 3 480 | 3 115 | 2 695 |
Примеры стандартных типоразмеров ШМГИ / ШМГИ-10 (длина 2000 мм)
| Обозначение | Сечение, мм² | Кол-во пластин | Ширина пластины, мм | Толщина пластины, мм |
|---|---|---|---|---|
| ШМГИ / ШМГИ-10 2×15,5×0,8 | 24,8 | 2 | 15,5 | 0,8 |
| ШМГИ / ШМГИ-10 3×24×1 | 72 | 3 | 24 | 1 |
| ШМГИ / ШМГИ-10 4×40×1 | 160 | 4 | 40 | 1 |
| ШМГИ / ШМГИ-10 5×50×1 | 250 | 5 | 50 | 1 |
| ШМГИ / ШМГИ-10 6×63×1 | 378 | 6 | 63 | 1 |
| ШМГИ / ШМГИ-10 8×100×1 | 800 | 8 | 100 | 1 |
| ШМГИ / ШМГИ-10 10×120×1 | 1200 | 10 | 120 | 1 |
Скачать общий каталог продукции (PDF) — источник таблиц тока.
Сравнение ключевых параметров линеек
Параметры приведены по паспортным данным и конструкторской документации. Точные значения для каждого конкретного исполнения указываются в паспорте на изделие.
| Параметр | ШМГИ (1 кВ) | ШМГИ-10 (10 кВ) |
|---|---|---|
| Номинальное рабочее напряжение | 1 кВ | 10 кВ |
| Материал изоляции | ПВХ, цвет чёрный | ПВХ, цвет терракотовый |
| Толщина изоляции | 2±0,2 мм | 4±0,2 мм |
| Испытательное напряжение | 2,2 кВ | 42 кВ |
| Диэлектрическая стойкость | >20 кВ/мм | >20 кВ/мм |
| Материал проводника | Медь Cu-ETP (M1), 99,9% | Медь Cu-ETP (M1), 99,9% |
| Стандартная длина | 2000 мм (до 6000 мм под заказ) | 2000 мм (до 6000 мм под заказ) |
| Нормативная документация | Согласно ТУ 3449-001 | Согласно МПРЦ.6855.010 ТУ |
| Опциональное лужение | Гальваническое Sn-Bi 6–12 мкм (олово-висмут) | Гальваническое Sn-Bi 6–12 мкм (олово-висмут) |
Испытано напряжением до 42 кВ
Каждая партия ШМГИ-10 проходит приёмо-сдаточные испытания напряжением 42 кВ, что подтверждается паспортом и конструкторской документацией. Даже в исполнении на 1 кВ изоляция имеет запас прочности >20 кВ/мм.
Преимущества
Сочетание индивидуального изготовления, качественных материалов и продуманной конструкции снижает риски при монтаже и продлевает срок службы НКУ.
Экструзионная ПВХ-изоляция
Монолитный слой, нанесённый непрерывной экструзией, обеспечивает одинаковую толщину по всей длине, высокую эластичность и стойкость к механическим воздействиям.
Многослойный пакет пластин без трения
Пластины свободно уложены в изоляцию и не скреплены между собой. При изгибе они смещаются без внутренних напряжений, что предотвращает повреждение проводника.
Индивидуальное исполнение под проект
Изготовление строго по чертежам или опросному листу: длины, радиусы гиба, диаметры и расположение отверстий соответствуют монтажной карте шкафа или ячейки.
Дополнительно для проектировщика и сборщика
Чертёж по опросному листу
Проектный отдел готовит чертёж на основе вашего опросного листа, исключая ошибки несоответствия реальной компоновке.
Чёткое разделение 1 кВ и 10 кВ
Две независимые линейки исключают путаницу с изоляцией и испытаниями, каждая имеет собственный паспорт и КД.
Удобство монтажа и пробивки
Рекомендована перфорация или сверление по шаблону после гибки. Видеоинструкции — на сайте производителя.
Медь М1 99,9%
Высокая чистота меди гарантирует низкое переходное сопротивление, минимальный нагрев и стабильность контактных соединений.
Лужение для особых сред
Опциональное гальваническое покрытие Sn-Bi повышает коррозионную стойкость и облегчает коммутацию в судовом оборудовании, химической и добывающей промышленности.
Место в номенклатуре METAENERGY
ШМГИ решают задачу гибких изолированных соединений внутри НКУ и распределительных устройств. Для других условий эксплуатации в каталоге представлены смежные линейки.
Диапазон сечений
от 21,6 до 1600 мм²
Перекрывает потребности от управления до главных цепей низковольтных и средневольтных щитов.
Количество пластин
от 2 до 12
Гибкий набор позволяет точно подобрать гибкость и токовую нагрузку под конкретный автомат или сборную шину.
Классы напряжения
1 кВ и 10 кВ
Два отдельных исполнения изоляции исключают ошибки при проектировании, монтаже и заказе.
