Сызба бойынша жасау
Әрбір шина нақты жобаға, сауалнама парағына немесе тапсырыс берушінің құрастыру сызбасына сәйкес әзірленеді және жеткізіледі.
Негізгі ерекшеліктер
Екі кернеу класы
Желілердің нақты бөлінуі: 1 кВ-ке арналған ШМГИ және 4±0,2 мм күшейтілген изоляциясы бар 10 кВ-ке арналған ШМГИ-10.
Экструзиялық ПВХ-изоляция
Үздіксіз экструзиямен жағылған ПВХ монолитті қабаты тұрақты қалыңдық пен жоғары серпімділікті қамтамасыз етеді.
Мыс М1 99,9 %
Мыстың массалық үлесі кемінде 99,9% болатын Cu-ETP (M1) мысынан жасалған өткізгіш ең төмен кедергі мен қызуды кепілдендіреді.
Қолдану контексті
ШМГИ стандартты шиналар немесе кабельді перемычкалар қажетті икемділік пен дәлдікті бермейтін жерлерде сұранысқа ие. Бұйымдар қатаң трассалары және шектеулі кеңістігі бар қалқандарда, НКУ және тарату құрылғыларында қолданылады.
Нарықтың әдеттегі ұсынысы
- Шкафтың нақты компоновкасына байланыссыз ашық каталог бойынша жаппай сериялық шиналар.
- Дәл параметрлері бар мамандандырылған өндірушілер, бірақ 1 және 10 кВ желілерінің бөлінуісіз және толық КД пакетінсіз.
METAENERGY шешімі
- Сызба және сұрау парағы бойынша жеке дайындау — трассировка, саңылаулар, ұзындықтар монтаждық картаға дәл сәйкес келеді.
- Әр түрі үшін паспорт және конструкторлық құжаттамасы бар, сынақ параметрлерін қоса алғанда, ШМГИ (1 кВ) және ШМГИ-10 (10 кВ) екі жеке желісі.
НКУ және қалқан жабдықтарының өндірушілері үшін
Қатаң ішкі трассалар және шектеулі иілу радиусы бөлінген көлемге дәл орналастыруға болатын иілгіш шиналарды талап етеді. ШМГИ ұяшық немесе шкаф өлшемдеріне дәл дайындалады.
Көп қабатты пластиналар пакеті изоляцияда еркін орналастырылған: иілу кезінде пластиналар үйкеліссіз және механикалық кернеусіз ығысады. Бұл құрастыруды жеңілдетеді және өткізгішті зақымдаудан сақтайды.
Электромонтаждық және іске қосу-реттеу ұйымдары үшін
Шектеулі көлемде монтаж ұзындықтардың, саңылаулардың және иілу радиустарының дәл сәйкес келуін талап етеді. ШМГИ келісілген сызба бойынша дәлелденген өлшемдермен жеткізіледі, бұл нысанда қайта жасау қаупін азайтады.
ПВХ экструзиялық изоляциясы қалыңдығы бойынша тұрақты және 42 кВ дейінгі сынақ кернеуін көтереді (ШМГИ-10 үшін). Бұл монтаж және пайдалану кезінде беріктік қорын береді.
Төменде ШМГИ желілері және нақты тапсырма үшін орындауды таңдауға мүмкіндік беретін олардың негізгі параметрлері ұсынылған.
Өнімдер
METAENERGY иілгіш мыс изоляцияланған шиналар желісі кернеу класы, изоляция қалыңдығы және қабылдау-тапсыру сынақтары бойынша ерекшеленетін екі сериямен ұсынылған. Әртүрлі ΔT кезіндегі ходты қималар және ток — төмендегі кестеде; толық қатар — «Ток және типтік өлшемдер» блогында.
ШМГИ

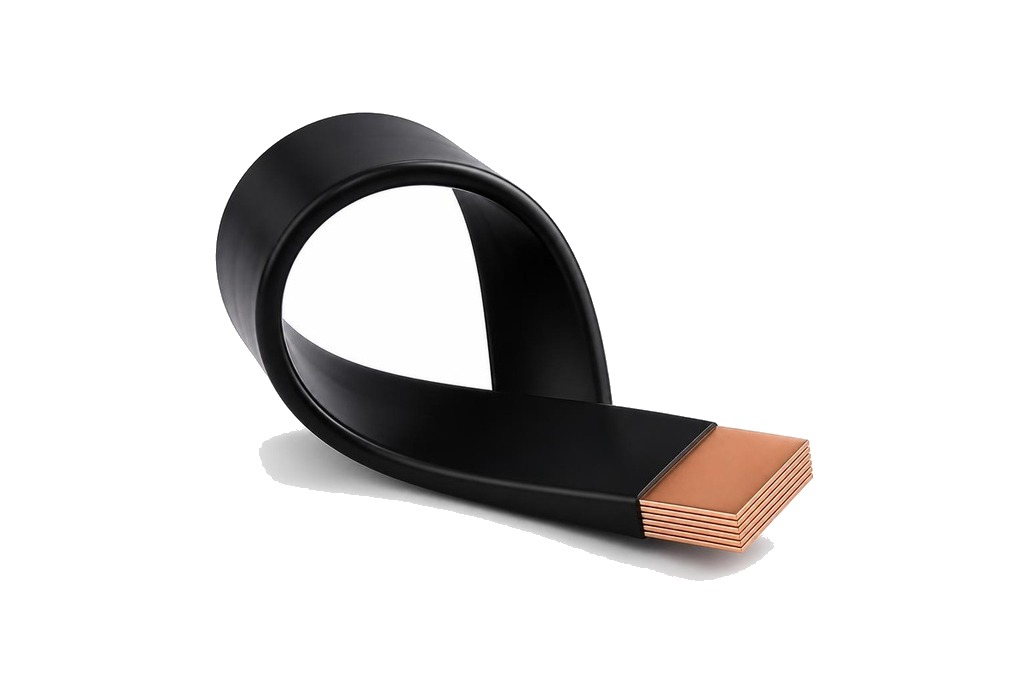

ШМГИ — 1 кВ икемді мыс шинасы
Қара түсті ПВХ-изоляциядағы мыс пластиналар пакеті, изоляция қалыңдығы 2±0,2 мм. Төмен вольтты НКУ үшін стандартты шешім.
- Номиналды кернеу 1 кВ.
- Изоляция: ПВХ, қара, үздіксіз экструзиямен жағылған.
- Сынақ кернеуі 2,2 кВ, диэлектрлік төзімділігі >20 кВ/мм.
- Мыс Cu-ETP (M1), 99,9%.
- Сұрау парағы немесе сызба бойынша жеткізіледі: ұзындықтар, тесіктер, қалайлау (қажет болса) жоба бойынша.
Стандартты изоляция қалыңдығы 2±0,2 мм 1 кВ дейінгі желілер үшін жеткілікті электрлік беріктікті қамтамасыз етеді. Тапсырыс кезінде ұзындықтың толық мәнін (мысалы, ШМГИ 8×120×1 L290мм) және тесіктердің қажетті конфигурациясын көрсетіңіз.
ШМГИ-10

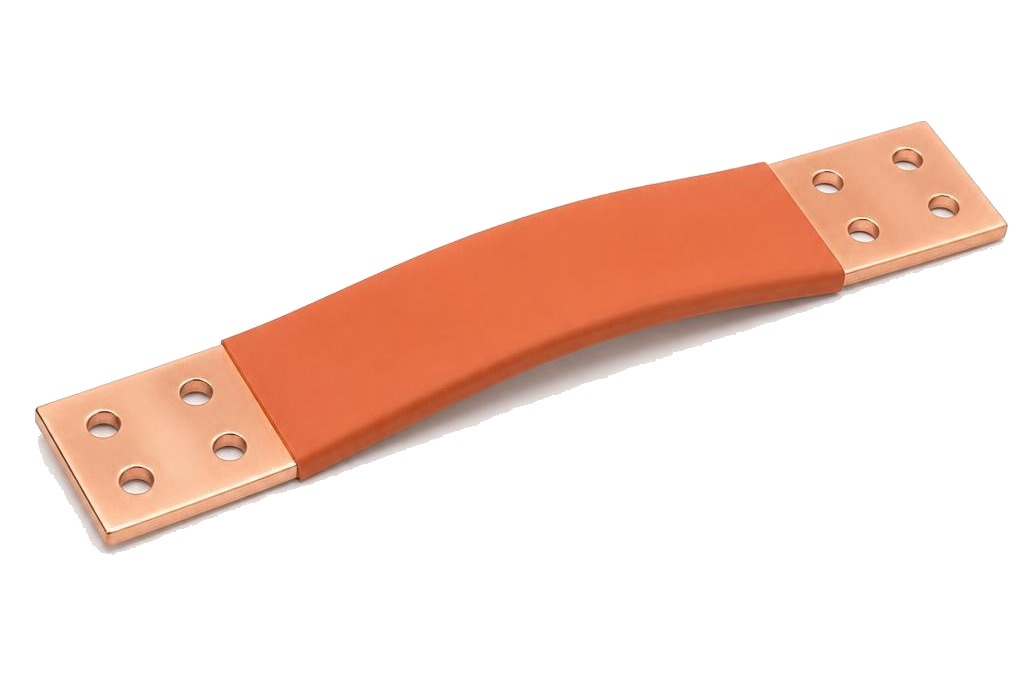

ШМГИ-10 — 10 кВ икемді мыс шинасы
Терракот түсті күшейтілген ПВХ изоляциясы, қалыңдығы 4±0,2 мм. Орта кернеулі 10 кВ желілерінде жұмыс істеуге арналған.
- Номиналды кернеу 10 кВ.
- Изоляция: ПВХ, терракотовый, экструзиялық.
- Сынақ кернеуі 42 кВ, диэлектрикалық төзімділігі >20 кВ/мм.
- Мыс Cu-ETP (M1), 99,9%.
- Сызбалар мен сұрау парағы бойынша қатаң дайындау; барлық параметрлер паспортта және КҚ тіркеледі.
10 кВ үшін изоляция қалыңдығының дәлдігі және сынақ кернеулерін сақтау өте маңызды. Барлық мәндер — паспорт пен конструкторлық құжаттама бойынша, желі таңдауындағы қате жобаға сәйкессіздікке әкеледі.
ШМГИ жұмыс қималары — әртүрлі ΔT кезіндегі рұқсат етілген ток (каталог бойынша)
| Белгіленуі | Қима, мм² | ΔT 70 °K, А | ΔT 60 °K, А | ΔT 50 °K, А | ΔT 40 °K, А | ΔT 30 °K, А |
|---|---|---|---|---|---|---|
| ШМГИ 2×15,5×0,8 | 24,8 | 252 | 234 | 212 | 191 | 165 |
| ШМГИ 3×24×1 | 72 | 490 | 453 | 413 | 370 | 320 |
| ШМГИ 4×40×1 | 160 | 727 | 673 | 615 | 550 | 476 |
| ШМГИ 5×50×1 | 250 | 1 100 | 1 016 | 930 | 830 | 718 |
| ШМГИ 6×63×1 | 378 | 1 437 | 1 330 | 1 215 | 1 085 | 941 |
| ШМГИ 8×100×1 | 800 | 2 147 | 1 990 | 1 815 | 1 625 | 1 405 |
| ШМГИ 10×120×1 | 1200 | 2 755 | 2 550 | 2 330 | 2 070 | 1 792 |
| ШМГИ 10×160×1 | 1600 | 4 115 | 3 810 | 3 480 | 3 115 | 2 695 |
Рұқсат етілген ток және типтік өлшемдер
ШМГИ рұқсат етілген тогы шина мен шкаф ішіндегі ауа арасындағы температуралар айырмасы ΔT-ға байланысты. Төменде — METAENERGY жалпы өнім каталогынан толық желі және ШМГИ / ШМГИ-10 типтік өлшемдерінің мысалдары.
Рұқсат етілген ток шина мен шкаф ішіндегі ауа арасындағы температуралар айырмасы ΔT (Т2 − Т1) үшін METAENERGY жалпы өнім каталогы бойынша келтірілген. Қорытынды қиманы және орналастыруды қалқан конструкторы растайды.
ШМГИ — ΔT 70…30 °K кезінде рұқсат етілген ток күшін есептеу (каталогтың толық желісі)
| Белгіленуі | Қимасы, мм² | ΔT 70 °K, А | ΔT 60 °K, А | ΔT 50 °K, А | ΔT 40 °K, А | ΔT 30 °K, А |
|---|---|---|---|---|---|---|
| ШМГИ 3×9×0,8 | 21,6 | 158 | 147 | 134 | 120 | 104 |
| ШМГИ 2×15,5×0,8 | 24,8 | 252 | 234 | 212 | 191 | 165 |
| ШМГИ 2×20×1 | 40 | 326 | 300 | 275 | 246 | 214 |
| ШМГИ 6×9×0,8 | 43,2 | 290 | 269 | 245 | 220 | 190 |
| ШМГИ 2×24×1 | 48 | 450 | 416 | 380 | 340 | 295 |
| ШМГИ 4×15,5×0,8 | 49,6 | 380 | 350 | 320 | 286 | 248 |
| ШМГИ 3×20×1 | 60 | 428 | 395 | 360 | 323 | 280 |
| ШМГИ 2×32×1 | 64 | 480 | 445 | 406 | 363 | 315 |
| ШМГИ 9×9×0,8 | 64,8 | 314 | 291 | 265 | 237 | 206 |
| ШМГИ 3×24×1 | 72 | 490 | 453 | 413 | 370 | 320 |
| ШМГИ 6×15,5×0,8 | 74,4 | 476 | 440 | 402 | 360 | 318 |
| ШМГИ 4×20×1 | 80 | 476 | 440 | 402 | 360 | 312 |
| ШМГИ 2×40×1 | 80 | 538 | 500 | 455 | 406 | 352 |
| ШМГИ 4×24×1 | 96 | 550 | 540 | 465 | 416 | 360 |
| ШМГИ 3×32×1 | 96 | 570 | 525 | 480 | 430 | 372 |
| ШМГИ 5×20×1 | 100 | 498 | 460 | 420 | 376 | 326 |
| ШМГИ 6×20×1 | 120 | 546 | 506 | 462 | 413 | 358 |
| ШМГИ 5×24×1 | 120 | 608 | 563 | 514 | 460 | 398 |
| ШМГИ 3×40×1 | 120 | 617 | 570 | 522 | 466 | 405 |
| ШМГИ 10×15,5×0,8 | 124 | 538 | 498 | 455 | 407 | 352 |
| ШМГИ 4×32×1 | 128 | 648 | 600 | 548 | 490 | 425 |
| ШМГИ 6×24×1 | 144 | 670 | 620 | 566 | 506 | 438 |
| ШМГИ 3×50×1 | 150 | 700 | 650 | 592 | 530 | 460 |
| ШМГИ 5×32×1 | 160 | 758 | 702 | 640 | 573 | 496 |
| ШМГИ 4×40×1 | 160 | 727 | 673 | 615 | 550 | 476 |
| ШМГИ 3×63×1 | 189 | 798 | 740 | 675 | 603 | 522 |
| ШМГИ 8×24×1 | 192 | 802 | 743 | 678 | 606 | 525 |
| ШМГИ 6×32×1 | 192 | 846 | 783 | 715 | 640 | 555 |
| ШМГИ 10×20×1 | 200 | 762 | 706 | 645 | 576 | 500 |
| ШМГИ 5×40×1 | 200 | 900 | 832 | 760 | 680 | 590 |
| ШМГИ 4×50×1 | 200 | 860 | 795 | 727 | 650 | 563 |
| ШМГИ 10×24×1 | 240 | 948 | 877 | 800 | 716 | 592 |
| ШМГИ 6×40×1 | 240 | 1 018 | 943 | 860 | 770 | 667 |
| ШМГИ 3×80×1 | 240 | 980 | 906 | 827 | 740 | 640 |
| ШМГИ 5×50×1 | 250 | 1 100 | 1 016 | 930 | 830 | 718 |
| ШМГИ 4×63×1 | 252 | 1 010 | 935 | 855 | 763 | 661 |
| ШМГИ 8×32×1 | 256 | 1 018 | 943 | 860 | 770 | 667 |
| ШМГИ 6×50×1 | 300 | 1 225 | 1 135 | 1 035 | 925 | 802 |
| ШМГИ 5×63×1 | 315 | 1 220 | 1 125 | 1 030 | 920 | 797 |
| ШМГИ 10×32×1 | 320 | 1 230 | 1 140 | 1 040 | 930 | 805 |
| ШМГИ 8×40×1 | 320 | 1 230 | 1 140 | 1 040 | 930 | 805 |
| ШМГИ 4×80×1 | 320 | 1 200 | 1 110 | 1 015 | 906 | 785 |
| ШМГИ 6×63×1 | 378 | 1 437 | 1 330 | 1 215 | 1 085 | 941 |
| ШМГИ 10×40×1 | 400 | 1 400 | 1 295 | 1 181 | 1 055 | 915 |
| ШМГИ 8×50×1 | 400 | 1 393 | 1 290 | 1 175 | 1 050 | 912 |
| ШМГИ 5×80×1 | 400 | 1 390 | 1 285 | 1 175 | 1 050 | 910 |
| ШМГИ 4×100×1 | 400 | 1 446 | 1 340 | 1 225 | 1 093 | 947 |
| ШМГИ 6×80×1 | 480 | 1 627 | 1 505 | 1 375 | 1 230 | 1 065 |
| ШМГИ 10×50×1 | 500 | 1 650 | 1 525 | 1 395 | 1 245 | 1 080 |
| ШМГИ 5×100×1 | 500 | 1 635 | 1 515 | 1 385 | 1 235 | 1 070 |
| ШМГИ 8×63×1 | 504 | 1 650 | 1 525 | 1 395 | 1 245 | 1 080 |
| ШМГИ 6×100×1 | 600 | 1 843 | 1 705 | 1 550 | 1 393 | 1 205 |
| ШМГИ 10×63×1 | 630 | 1 895 | 1 755 | 1 600 | 1 435 | 1 240 |
| ШМГИ 8×80×1 | 640 | 1 895 | 1 755 | 1 600 | 1 430 | 1 240 |
| ШМГИ 10×80×1 | 800 | 2 100 | 1 945 | 1 775 | 1 585 | 1 375 |
| ШМГИ 8×100×1 | 800 | 2 147 | 1 990 | 1 815 | 1 625 | 1 405 |
| ШМГИ 8×120×1 | 960 | 2 530 | 2 340 | 2 135 | 1 905 | 1 650 |
| ШМГИ 10×100×1 | 1000 | 2 350 | 2 170 | 1 985 | 1 775 | 1 535 |
| ШМГИ 12×100×1 | 1200 | 2 500 | 2 315 | 2 115 | 1 890 | 1 636 |
| ШМГИ 10×120×1 | 1200 | 2 755 | 2 550 | 2 330 | 2 070 | 1 792 |
| ШМГИ 12×120×1 | 1440 | 2 869 | 2 654 | 2 427 | 2 159 | 1 868 |
| ШМГИ 10×160×1 | 1600 | 4 115 | 3 810 | 3 480 | 3 115 | 2 695 |
ШМГИ / ШМГИ-10 стандартты типоөлшемдерінің мысалдары (ұзындығы 2000 мм)
| Белгіленуі | Қимасы, мм² | Пластиналар саны | Пластина ені, мм | Пластина қалыңдығы, мм |
|---|---|---|---|---|
| ШМГИ / ШМГИ-10 2×15,5×0,8 | 24,8 | 2 | 15,5 | 0,8 |
| ШМГИ / ШМГИ-10 3×24×1 | 72 | 3 | 24 | 1 |
| ШМГИ / ШМГИ-10 4×40×1 | 160 | 4 | 40 | 1 |
| ШМГИ / ШМГИ-10 5×50×1 | 250 | 5 | 50 | 1 |
| ШМГИ / ШМГИ-10 6×63×1 | 378 | 6 | 63 | 1 |
| ШМГИ / ШМГИ-10 8×100×1 | 800 | 8 | 100 | 1 |
| ШМГИ / ШМГИ-10 10×120×1 | 1200 | 10 | 120 | 1 |
Желілердің негізгі параметрлерін салыстыру
Параметрлер паспорттық деректер мен конструкторлық құжаттама бойынша келтірілген. Әрбір нақты орындалу үшін нақты мәндер бұйым паспортында көрсетіледі.
| Параметр | ШМГИ (1 кВ) | ШМГИ-10 (10 кВ) |
|---|---|---|
| Номиналды жұмыс кернеуі | 1 кВ | 10 кВ |
| Изоляция материалы | ПВХ, түсі қара | ПВХ, түсі терракотты |
| Изоляция қалыңдығы | 2±0,2 мм | 4±0,2 мм |
| Сынақ кернеуі | 2,2 кВ | 42 кВ |
| Диэлектрлік төзімділік | >20 кВ/мм | >20 кВ/мм |
| Өткізгіш материалы | Мыс Cu-ETP (M1), 99,9% | Мыс Cu-ETP (M1), 99,9% |
| Стандартты ұзындық | 2000 мм (тапсырыс бойынша 6000 мм дейін) | 2000 мм (тапсырыс бойынша 6000 мм дейін) |
| Нормативтік құжаттама | ТУ 3449-001 сәйкес | МПРЦ.6855.010 ТУ сәйкес |
| Опциялық қалайылау | Гальваникалық Sn-Bi 6–12 мкм (қалайы-висмут) | Гальваникалық Sn-Bi 6–12 мкм (қалайы-висмут) |
42 кВ дейінгі кернеумен сыналған
ШМГИ-10 әрбір партиясы 42 кВ кернеумен қабылдау-тапсыру сынақтарынан өтеді, бұл паспортпен және конструкторлық құжаттамамен расталады. Тіпті 1 кВ орындалуында да изоляцияның беріктік қоры >20 кВ/мм болады.
Артықшылықтар
Жеке дайындау, сапалы материалдар және ойластырылған конструкцияның үйлесімі монтаж кезіндегі тәуекелдерді азайтады және НКУ қызмет мерзімін ұзартады.
Экструзиялық ПВХ-изоляция
Үздіксіз экструзиямен жағылған монолитті қабат бүкіл ұзындық бойынша бірдей қалыңдықты, жоғары серпімділікті және механикалық әсерлерге төзімділікті қамтамасыз етеді.
Үйкеліссіз көп қабатты пластиналар пакеті
Пластиналар изоляцияға еркін орналастырылған және бір-бірімен бекітілмеген. Иілу кезінде олар ішкі кернеулерсіз ығысады, бұл өткізгішті зақымданудан сақтайды.
Жоба бойынша жеке орындау
Сызбалар немесе сауалнама парағы бойынша қатаң дайындау: ұзындықтар, иілу радиустары, тесіктердің диаметрлері мен орналасуы шкафтың немесе ұяшықтың монтаж картасына сәйкес келеді.
Жобалаушы мен жинаушыға қосымша
Сауалнама парағы бойынша сызба
Жобалық бөлім сіздің сауалнама парағыңыз негізінде сызба дайындайды, нақты орналасуға сәйкес келмеу қателерін болдырмайды.
1 кВ және 10 кВ нақты бөлінісі
Екі тәуелсіз желі изоляция мен сынақтарда шатасуды болдырмайды, әрқайсысының өз паспорты және КҚ бар.
Монтаж және тесу ыңғайлылығы
Иілгеннен кейін үлгі бойынша перфорация немесе бұрғылау ұсынылады. Бейнеінструкциялар өндіруші сайтында.
Мыс М1 99,9%
Мыстың жоғары тазалығы төмен өтпелі кедергіні, минималды қызуды және контактілік қосылыстардың тұрақтылығын кепілдендіреді.
Ерекше орталар үшін қалайылау
Қосымша Sn-Bi гальваникалық жабыны коррозияға төзімділікті арттырады және кеме жабдықтарында, химия және өндіру өнеркәсібінде коммутацияны жеңілдетеді.
METAENERGY номенклатурасындағы орны
ШМГИ НКУ және бөлу құрылғыларының ішінде иілгіш изоляцияланған қосылыстар міндетін шешеді. Басқа пайдалану жағдайлары үшін каталогта іргелес желілер ұсынылған.
Қималар диапазоны
21,6-дан 1600 мм² дейін
Төмен вольтті және орта вольтті қалқандардың басқару тізбектерінен бастап бас тізбектеріне дейінгі қажеттіліктерді қамтиды.
Пластиналар саны
2-ден 12-ге дейін
Икемді жиынтық нақты автомат немесе жиналмалы шинаға иілгіштікті және ток жүктемесін дәл таңдауға мүмкіндік береді.
Кернеу кластары
1 кВ және 10 кВ
Изоляцияның екі бөлек орындалуы жобалау, монтаж және тапсырыс берудегі қателерді болдырмайды.
