Çertyoj üzrə istehsal
Hər bir şin konkret layihə, sorğu vərəqi və ya sifarişçinin montaj çertyoju üçün hazırlanır və təchiz edilir.
Əsas xüsusiyyətlər
İki gərginlik sinfi
Xətlərin aydın bölünməsi: 1 kV üçün ŞMGI və 4±0,2 mm gücləndirilmiş izolyasiya ilə 10 kV üçün ŞMGI-10.
Ekstruziya PVC-izolyasiya
Davamlı ekstruziya ilə tətbiq edilmiş monolit PVC təbəqəsi sabit qalınlıq və yüksək elastiklik təmin edir.
M1 mis 99,9 %
Cu-ETP (M1) misdən keçirici, kütlə payı ən azı 99,9% olan mis minimal müqavimət və istilik təmin edir.
Tətbiq konteksti
ŞMGI standart şinlərin və ya kabel körpülərinin lazımi çeviklik və dəqiqlik vermədiyi yerlərdə tələb olunur. Məhsullar sərt trasalı və məhdud məkanlı qalxanlarda, NKU və paylama qurğularında tətbiq edilir.
Bazarın tipik təklifi
- Şkafın konkret kompanovkasına bağlı olmadan açıq kataloq üzrə kütləvi seriyalı şinlər.
- Dəqiq parametrləri olan ixtisaslaşmış istehsalçılar, lakin 1 və 10 kV xətlərin bölünməsi və tam KD paketi olmadan.
METAENERGY həlli
- Çertyoj və sorğu vərəqinə görə fərdi istehsal — traslaşdırma, deşiklər, uzunluqlar montaj xəritəsinə tam uyğundur.
- Hər növ üçün pasport və konstruktor sənədləşməsi ilə, sınaq parametrləri də daxil olmaqla, iki ayrı xətt ŞMGI (1 kV) və ŞMGI-10 (10 kV).
NKU və qalxan avadanlığı istehsalçıları üçün
Sərt daxili trasalar və məhdud əyilmə radiusu ayrılmış həcmə dəqiq yerləşdirilə bilən çevik şinlər tələb edir. ŞMGI kameranın və ya şkafın ölçülərinə dəqiq olaraq istehsal edilir.
Çoxqatlı lövhə paketi izolyasiyada sərbəst yerləşdirilib: əyilmə zamanı lövhələr sürtünmə və mexaniki gərginlik olmadan yerdəyişir. Bu, yığmanı sadələşdirir və keçiricinin zədələnməsini istisna edir.
Elektromontaj və işə salma təşkilatları üçün
Məhdud həcmdə montaj uzunluqların, deşiklərin və əyilmə radiuslarının dəqiq uyğunluğunu tələb edir. ŞMGI razılaşdırılmış çertyoj üzrə dəqiqləşdirilmiş ölçülərlə təchiz edilir ki, bu da obyektdə yenidən işləmə riskini azaldır.
PVC ekstruziya izolyasiyası qalınlıq üzrə sabitdir və 42 kV-a qədər sınaq gərginliyinə tab gətirir (ŞMGI-10 üçün). Bu, montaj və istismar zamanı möhkəmlik ehtiyatı verir.
Aşağıda ŞMGI seriyaları və konkret vəzifə üçün icranı seçməyə imkan verən əsas parametrləri təqdim olunur.
Məhsullar
METAENERGY çevik mis izolyasiyalı şinlər seriyası gərginlik sinfi, izolyasiya qalınlığı və qəbul-təhvil sınaqları ilə fərqlənən iki seriya ilə təqdim olunur. Fərqli ΔT-də geniş yayılmış en kəsiklər və cərəyan aşağıdakı cədvəldədir; tam sıra — «Cərəyan və tip ölçülər» blokunda.
ŞMGI

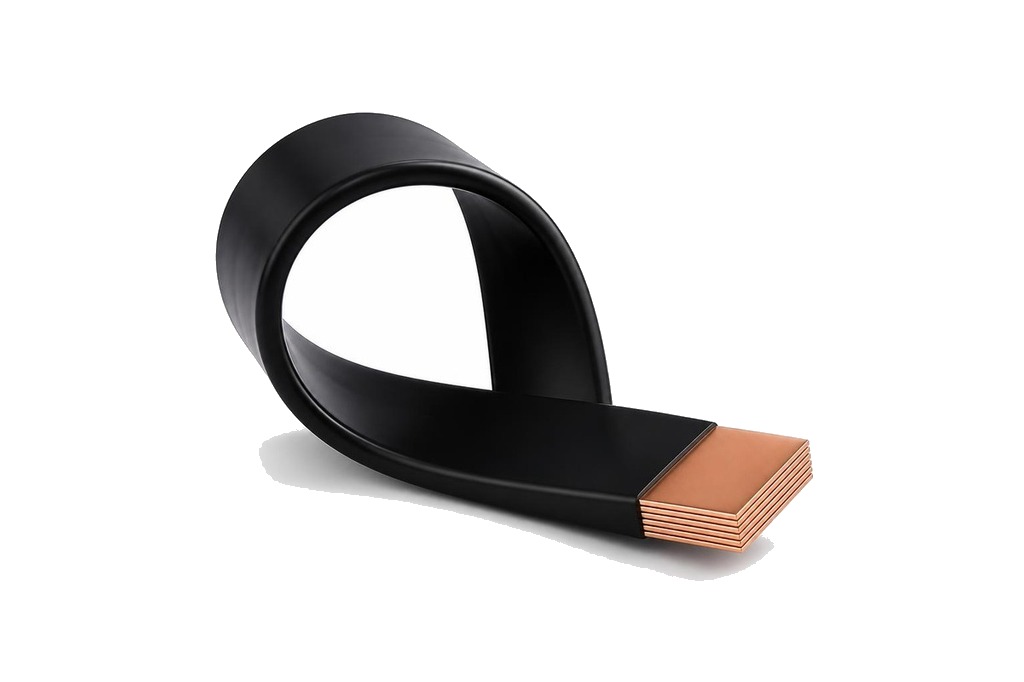

ŞMGI — 1 kV üçün çevik mis şin
Qara rəngli PVC izolyasiyalı mis lövhə paketi, izolyasiya qalınlığı 2±0,2 mm. Aşağı gərginlikli NKU üçün standart həll.
- Nominal gərginlik 1 kV.
- İzolyasiya: PVC, qara, fasiləsiz ekstruziya ilə çəkilib.
- Sınaq gərginliyi 2,2 kV, dielektrik davamlılığı >20 kV/mm.
- Mis Cu-ETP (M1), 99,9%.
- Sorğu vərəqi və ya çertyoj üzrə təchiz edilir: uzunluqlar, deşiklər, qalay örtüyü (seçimlik) layihə üzrə.
Standart 2±0,2 mm izolyasiya qalınlığı 1 kV-a qədər şəbəkələr üçün kifayət qədər elektrik möhkəmliyi təmin edir. Sifariş zamanı tam uzunluq dəyərini (məsələn, ŞMGI 8×120×1 L290mm) və tələb olunan deşik konfiqurasiyasını göstərin.
ŞMGI-10

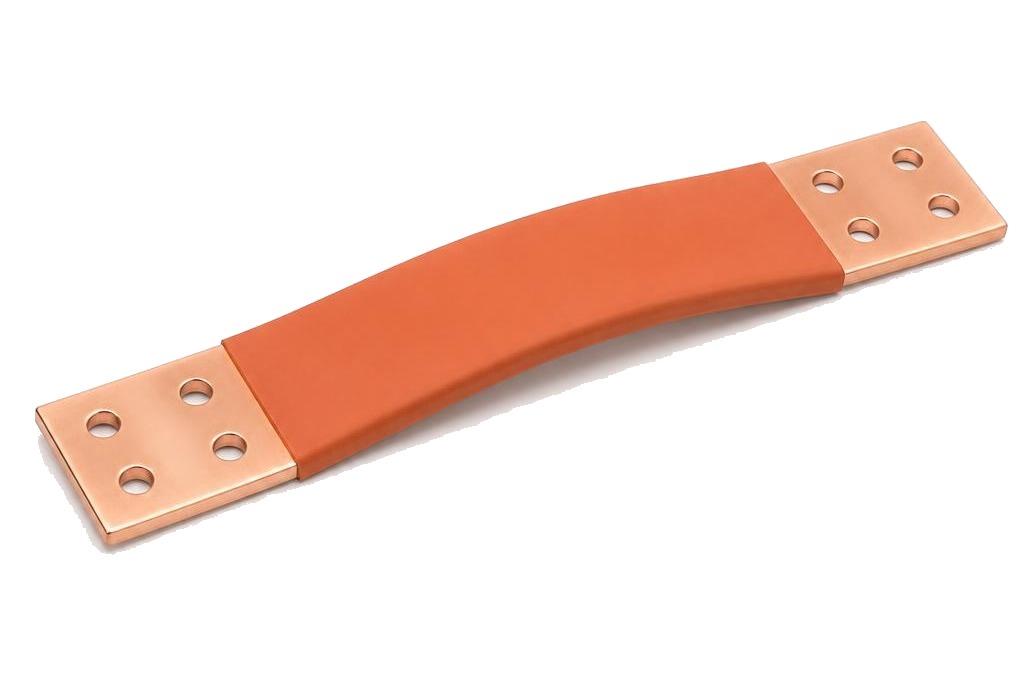

ŞMGI-10 — 10 kV üçün çevik mis şin
Terrakota rəngli 4±0,2 mm qalınlığında gücləndirilmiş PVC izolyasiya. 10 kV orta gərginlik şəbəkələrində işləmək üçün nəzərdə tutulub.
- Nominal gərginlik 10 kV.
- İzolyasiya: PVC, terrakota, ekstruziya.
- Sınaq gərginliyi 42 kV, dielektrik davamlılığı >20 kV/mm.
- Mis Cu-ETP (M1), 99,9%.
- İstehsal ciddi şəkildə çertyojlara və sorğu vərəqinə görə; bütün parametrlər pasportda və KD-də sabitləşdirilir.
10 kV üçün izolyasiya qalınlığının dəqiqliyi və sınaq gərginliklərinin gözlənilməsi kritik əhəmiyyət daşıyır. Bütün dəyərlər — pasport və konstruktor sənədləşməsinə görə, seriya seçimində səhv layihəyə uyğunsuzluğa gətirib çıxarır.
ŞMGI tez-tez istifadə olunan kəsikləri — müxtəlif ΔT-də yol verilən cərəyan (kataloq üzrə)
| İşarələmə | Kəsik, mm² | ΔT 70 °K, A | ΔT 60 °K, A | ΔT 50 °K, A | ΔT 40 °K, A | ΔT 30 °K, A |
|---|---|---|---|---|---|---|
| ŞMGI 2×15,5×0,8 | 24,8 | 252 | 234 | 212 | 191 | 165 |
| ŞMGI 3×24×1 | 72 | 490 | 453 | 413 | 370 | 320 |
| ŞMGI 4×40×1 | 160 | 727 | 673 | 615 | 550 | 476 |
| ŞMGI 5×50×1 | 250 | 1 100 | 1 016 | 930 | 830 | 718 |
| ŞMGI 6×63×1 | 378 | 1 437 | 1 330 | 1 215 | 1 085 | 941 |
| ŞMGI 8×100×1 | 800 | 2 147 | 1 990 | 1 815 | 1 625 | 1 405 |
| ŞMGI 10×120×1 | 1200 | 2 755 | 2 550 | 2 330 | 2 070 | 1 792 |
| ŞMGI 10×160×1 | 1600 | 4 115 | 3 810 | 3 480 | 3 115 | 2 695 |
Yol verilən cərəyan və tip ölçülər
ŞMGI-nin yol verilən cərəyanı şkaf daxilindəki şin və hava arasında temperatur fərqi ΔT-dən asılıdır. Aşağıda — METAENERGY ümumi məhsul kataloqundan tam sıra və ŞMGI / ŞMGI-10 tip ölçülərinin nümunələri.
Yol verilən cərəyan şin ilə şkaf daxilindəki hava arasındaki ΔT temperatur fərqi üçün (T2 − T1) METAENERGY ümumi məhsul kataloqu üzrə göstərilmişdir. Yekun kəsik və düzümü qalxan konstruktoru təsdiq edir.
ŞMGI — ΔT 70…30 °K-də yol verilən cərəyan gücünün hesablanması (kataloqun tam sırası)
| İşarələmə | En kəsik, mm² | ΔT 70 °K, A | ΔT 60 °K, A | ΔT 50 °K, A | ΔT 40 °K, A | ΔT 30 °K, A |
|---|---|---|---|---|---|---|
| ŞMGI 3×9×0,8 | 21,6 | 158 | 147 | 134 | 120 | 104 |
| ŞMGI 2×15,5×0,8 | 24,8 | 252 | 234 | 212 | 191 | 165 |
| ŞMGI 2×20×1 | 40 | 326 | 300 | 275 | 246 | 214 |
| ŞMGI 6×9×0,8 | 43,2 | 290 | 269 | 245 | 220 | 190 |
| ŞMGI 2×24×1 | 48 | 450 | 416 | 380 | 340 | 295 |
| ŞMGI 4×15,5×0,8 | 49,6 | 380 | 350 | 320 | 286 | 248 |
| ŞMGI 3×20×1 | 60 | 428 | 395 | 360 | 323 | 280 |
| ŞMGI 2×32×1 | 64 | 480 | 445 | 406 | 363 | 315 |
| ŞMGI 9×9×0,8 | 64,8 | 314 | 291 | 265 | 237 | 206 |
| ŞMGI 3×24×1 | 72 | 490 | 453 | 413 | 370 | 320 |
| ŞMGI 6×15,5×0,8 | 74,4 | 476 | 440 | 402 | 360 | 318 |
| ŞMGI 4×20×1 | 80 | 476 | 440 | 402 | 360 | 312 |
| ŞMGI 2×40×1 | 80 | 538 | 500 | 455 | 406 | 352 |
| ŞMGI 4×24×1 | 96 | 550 | 540 | 465 | 416 | 360 |
| ŞMGI 3×32×1 | 96 | 570 | 525 | 480 | 430 | 372 |
| ŞMGI 5×20×1 | 100 | 498 | 460 | 420 | 376 | 326 |
| ŞMGI 6×20×1 | 120 | 546 | 506 | 462 | 413 | 358 |
| ŞMGI 5×24×1 | 120 | 608 | 563 | 514 | 460 | 398 |
| ŞMGI 3×40×1 | 120 | 617 | 570 | 522 | 466 | 405 |
| ŞMGI 10×15,5×0,8 | 124 | 538 | 498 | 455 | 407 | 352 |
| ŞMGI 4×32×1 | 128 | 648 | 600 | 548 | 490 | 425 |
| ŞMGI 6×24×1 | 144 | 670 | 620 | 566 | 506 | 438 |
| ŞMGI 3×50×1 | 150 | 700 | 650 | 592 | 530 | 460 |
| ŞMGI 5×32×1 | 160 | 758 | 702 | 640 | 573 | 496 |
| ŞMGI 4×40×1 | 160 | 727 | 673 | 615 | 550 | 476 |
| ŞMGI 3×63×1 | 189 | 798 | 740 | 675 | 603 | 522 |
| ŞMGI 8×24×1 | 192 | 802 | 743 | 678 | 606 | 525 |
| ŞMGI 6×32×1 | 192 | 846 | 783 | 715 | 640 | 555 |
| ŞMGI 10×20×1 | 200 | 762 | 706 | 645 | 576 | 500 |
| ŞMGI 5×40×1 | 200 | 900 | 832 | 760 | 680 | 590 |
| ŞMGI 4×50×1 | 200 | 860 | 795 | 727 | 650 | 563 |
| ŞMGI 10×24×1 | 240 | 948 | 877 | 800 | 716 | 592 |
| ŞMGI 6×40×1 | 240 | 1 018 | 943 | 860 | 770 | 667 |
| ŞMGI 3×80×1 | 240 | 980 | 906 | 827 | 740 | 640 |
| ŞMGI 5×50×1 | 250 | 1 100 | 1 016 | 930 | 830 | 718 |
| ŞMGI 4×63×1 | 252 | 1 010 | 935 | 855 | 763 | 661 |
| ŞMGI 8×32×1 | 256 | 1 018 | 943 | 860 | 770 | 667 |
| ŞMGI 6×50×1 | 300 | 1 225 | 1 135 | 1 035 | 925 | 802 |
| ŞMGI 5×63×1 | 315 | 1 220 | 1 125 | 1 030 | 920 | 797 |
| ŞMGI 10×32×1 | 320 | 1 230 | 1 140 | 1 040 | 930 | 805 |
| ŞMGI 8×40×1 | 320 | 1 230 | 1 140 | 1 040 | 930 | 805 |
| ŞMGI 4×80×1 | 320 | 1 200 | 1 110 | 1 015 | 906 | 785 |
| ŞMGI 6×63×1 | 378 | 1 437 | 1 330 | 1 215 | 1 085 | 941 |
| ŞMGI 10×40×1 | 400 | 1 400 | 1 295 | 1 181 | 1 055 | 915 |
| ŞMGI 8×50×1 | 400 | 1 393 | 1 290 | 1 175 | 1 050 | 912 |
| ŞMGI 5×80×1 | 400 | 1 390 | 1 285 | 1 175 | 1 050 | 910 |
| ŞMGI 4×100×1 | 400 | 1 446 | 1 340 | 1 225 | 1 093 | 947 |
| ŞMGI 6×80×1 | 480 | 1 627 | 1 505 | 1 375 | 1 230 | 1 065 |
| ŞMGI 10×50×1 | 500 | 1 650 | 1 525 | 1 395 | 1 245 | 1 080 |
| ŞMGI 5×100×1 | 500 | 1 635 | 1 515 | 1 385 | 1 235 | 1 070 |
| ŞMGI 8×63×1 | 504 | 1 650 | 1 525 | 1 395 | 1 245 | 1 080 |
| ŞMGI 6×100×1 | 600 | 1 843 | 1 705 | 1 550 | 1 393 | 1 205 |
| ŞMGI 10×63×1 | 630 | 1 895 | 1 755 | 1 600 | 1 435 | 1 240 |
| ŞMGI 8×80×1 | 640 | 1 895 | 1 755 | 1 600 | 1 430 | 1 240 |
| ŞMGI 10×80×1 | 800 | 2 100 | 1 945 | 1 775 | 1 585 | 1 375 |
| ŞMGI 8×100×1 | 800 | 2 147 | 1 990 | 1 815 | 1 625 | 1 405 |
| ŞMGI 8×120×1 | 960 | 2 530 | 2 340 | 2 135 | 1 905 | 1 650 |
| ŞMGI 10×100×1 | 1000 | 2 350 | 2 170 | 1 985 | 1 775 | 1 535 |
| ŞMGI 12×100×1 | 1200 | 2 500 | 2 315 | 2 115 | 1 890 | 1 636 |
| ŞMGI 10×120×1 | 1200 | 2 755 | 2 550 | 2 330 | 2 070 | 1 792 |
| ŞMGI 12×120×1 | 1440 | 2 869 | 2 654 | 2 427 | 2 159 | 1 868 |
| ŞMGI 10×160×1 | 1600 | 4 115 | 3 810 | 3 480 | 3 115 | 2 695 |
ŞMGI / ŞMGI-10 standart ölçülərinin nümunələri (uzunluq 2000 mm)
| İşarələmə | Kəsik, mm² | Lövhələrin sayı | Lövhənin eni, mm | Lövhənin qalınlığı, mm |
|---|---|---|---|---|
| ŞMGI / ŞMGI-10 2×15,5×0,8 | 24,8 | 2 | 15,5 | 0,8 |
| ŞMGI / ŞMGI-10 3×24×1 | 72 | 3 | 24 | 1 |
| ŞMGI / ŞMGI-10 4×40×1 | 160 | 4 | 40 | 1 |
| ŞMGI / ŞMGI-10 5×50×1 | 250 | 5 | 50 | 1 |
| ŞMGI / ŞMGI-10 6×63×1 | 378 | 6 | 63 | 1 |
| ŞMGI / ŞMGI-10 8×100×1 | 800 | 8 | 100 | 1 |
| ŞMGI / ŞMGI-10 10×120×1 | 1200 | 10 | 120 | 1 |
Əsas parametrlərin müqayisəsi
Parametrlər pasport məlumatlarına və konstruktor sənədləşməsinə əsasən göstərilib. Hər bir konkret icra üçün dəqiq göstəricilər məhsul pasportunda qeyd olunur.
| Parametr | ŞMGI (1 kV) | ŞMGI-10 (10 kV) |
|---|---|---|
| Nominal iş gərginliyi | 1 kV | 10 kV |
| İzolyasiya materialı | PVC, qara rəng | PVC, terrakota rəng |
| İzolyasiya qalınlığı | 2±0,2 mm | 4±0,2 mm |
| Sınaq gərginliyi | 2,2 kV | 42 kV |
| Dielektrik davamlılığı | >20 kV/mm | >20 kV/mm |
| Keçirici materialı | Mis Cu-ETP (M1), 99,9% | Mis Cu-ETP (M1), 99,9% |
| Standart uzunluq | 2000 mm (sifarişlə 6000 mm-ə qədər) | 2000 mm (sifarişlə 6000 mm-ə qədər) |
| Normativ sənədləşmə | TU 3449-001 uyğun | MPRTS.6855.010 TU uyğun |
| Seçimlik qalay örtüyü | Qalvanik Sn-Bi 6–12 mkm (qalay-vismut) | Qalvanik Sn-Bi 6–12 mkm (qalay-vismut) |
42 kV-ə qədər gərginliklə sınaqdan keçirilib
Hər bir ŞMGI-10 partiyası 42 kV gərginliklə qəbul-təhvil sınaqlarından keçir ki, bu da pasport və konstruktor sənədləşməsi ilə təsdiqlənir. Hətta 1 kV versiyasında belə izolyasiya >20 kV/mm möhkəmlik ehtiyatına malikdir.
Üstünlüklər
Fərdi istehsal, keyfiyyətli materiallar və düşünülmüş konstruksiyanın birləşməsi montaj zamanı riskləri azaldır və NKU xidmət müddətini uzadır.
Ekstruziya PVC izolyasiyası
Fasiləsiz ekstruziya ilə tətbiq edilmiş monolit təbəqə bütün uzunluq boyunca eyni qalınlığı, yüksək elastikliyi və mexaniki təsirlərə davamlılığı təmin edir.
Sürtünməsiz çoxlaylı lövhə paketi
Lövhələr izolyasiyaya sərbəst yerləşdirilib və bir-birinə bərkidilməyib. Əyilmə zamanı onlar daxili gərginlik olmadan yerdəyişir ki, bu da keçiricinin zədələnməsinin qarşısını alır.
Layihə üçün fərdi icra
Çertyoj və ya sorğu vərəqinə ciddi uyğun istehsal: uzunluqlar, əyilmə radiusları, dəliklərin diametrləri və yerləşməsi şkaf və ya kameranın montaj xəritəsinə uyğundur.
Layihələndirici və yığıcı üçün əlavə
Sorğu vərəqinə əsasən çertyoj
Layihə şöbəsi sizin sorğu vərəqiniz əsasında çertyoj hazırlayır və real qurğuya uyğunsuzluq səhvlərini aradan qaldırır.
1 kV və 10 kV-un aydın ayrılması
İki müstəqil xətt izolyasiya və sınaqlarla qarışıqlığı istisna edir, hər birinin öz pasportu və konstruktor sənədləri var.
Montaj və deşmə rahatlığı
Əyilmədən sonra perforasiya və ya şablon üzrə qazma tövsiyə olunur. Video təlimatlar istehsalçının saytında.
Mis M1 99,9%
Misin yüksək təmizliyi aşağı keçid müqavimətini, minimal istiləşməni və kontakt birləşmələrinin sabitliyini təmin edir.
Xüsusi mühitlər üçün qalay örtüyü
İstəyə bağlı Sn-Bi qalvanik örtüyü korroziyaya davamlılığı artırır və gəmi avadanlığında, kimya və mədən sənayesində kommutasiyanı asanlaşdırır.
METAENERGY nomenklaturasında yeri
ŞMGI NKU və paylayıcı qurğuların daxilində çevik izolyasiya edilmiş birləşmələr məsələsini həll edir. Digər istismar şərtləri üçün kataloqda əlaqəli xətlər təqdim olunur.
Kəsik diapazonu
21,6-dan 1600 mm²-ə qədər
İdarəetmədən aşağı gərginlik və orta gərginlik şitlərinin əsas dövrələrinə qədər ehtiyacları əhatə edir.
Lövhələrin sayı
2-dən 12-yə qədər
Çevik dəst konkret avtomat və ya yığma şin üçün çeviklik və cərəyan yükünü dəqiq seçməyə imkan verir.
Gərginlik sinifləri
1 kV və 10 kV
İzolyasiyanın iki ayrı icrası layihələndirmə, montaj və sifariş zamanı səhvləri istisna edir.
