Кең ассортимент
Жоба талаптарына сәйкес әртүрлі орнату және монтаж өлшемдері. ИО тірек изоляторлары, ИП өтпелі изоляторлары және ИЕ/ИЕп изоляторларымен КИНН жинақтары.
ИО, ИП және КИНН 6–35 кВ эпоксидті изоляторлары
Тірек және өтпелі изоляторлар, КИНН жинақтары
Негізгі ерекшеліктер
Жоғарылатылған сенімділік
ГОСТ сәйкес трекингке төзімділік және ағу жолының ұзындығы. Атмосфералық ластануларға және асқын кернеулерге төзімділік.
Партия құжаттары
Сынақ хаттамалары, сертификаттар және артикул мен күн бойынша партияның іздеуі. Кіріс бақылауының талаптарын жабады.
Партияларды 100% бақылау
Өзіндік сынақ зертханасы. Тасымалдау кезінде сақталуын кепілдендіретін сапалы орау.
Қолдану контексті
ИО, ИП және КИНН изоляторлары КРУ, КРУЭ, КТП, орта кернеу ұяшықтары мен шкафтарының өндірушілері, желілік және генерациялық компаниялар, мердігерлер және 6–35 кВ өз РУ бар ірі өнеркәсіптік нысандар үшін арналған. Сондай-ақ орта кернеу тарату құрылғылары бар ЖЭК нысандары мен көлік инфрақұрылымында қолданылады. Нақты нысанның кернеу класы — жоба және КД бойынша.
Альтернатива
- Изоляция мен сынақтар бойынша расталған көрсеткіштер қажет; жалпы парақтар жобаның талаптарын жаппайды.
- Ластану, биіктік және нысан жағдайларын ескермей таңдау ағу жолын азайтады және айналып өту қаупін арттырады.
- Хаттамалар мен сертификаттарды артикул мен партия күніне байланыстырусыз қабылдауда қиындықтар.
- ОСК немесе басқа принциптегі бұйымға тікелей ауыстыруды конструкторлық құжаттаманы салыстырусыз мәлімдеуге болмайды.
METAENERGY шешімі
- Партияға құжаттар: сынақ хаттамалары, артикул мен күнге байланысты сертификаттар.
- ГОСТ талаптары бойынша ағу жолы; сипаттамалары өз зертханасымен расталған.
- Әрбір партияның 100% бақылауы және іздеу мүмкіндігі — тапсырыс берушінің кіріс критерийлеріне сәйкестік.
- КИНН каталог және КД бойынша ИЕ/ИЕп құрамында жеткізіледі; ИО/ИП және ОСК — әртүрлі бұйымдар, тікелей ауыстыру мәлімделмейді.
Типтік міндеттер
ИО изоляторлары КСО, КРУ ұяшықтарының негізгі тізбектерінің шиналарының, ажыратқыштар мен жерге тұйықтағыштардың тірек изоляторлары ретінде, сондай-ақ ажыратқыштардың оқшаулағыш қаңқаларының құрамында қолданылады. ИП изоляторлары бөлмелер мен корпустар арқылы токөткізгіш бөлшектерді өткізу үшін, оның ішінде КРУ ұяшықтарының шығымдалатын элементтері үшін қызмет етеді және КРУ, КТП шығыстары мен ОРУ қосылыстарында қолданылады.
КИНН жинақтары қосымша қуат көзінсіз электр тізбектеріндегі кернеу болуын визуалды бақылауды қамтамасыз етеді. Индикация ИЕ немесе ИЕп тірек изоляторына кіріктірілген сыйымдылық бөлгіш арқылы беріледі.
Төменде METAENERGY өнімінің негізгі сериялары — тірек, өтпелі изоляторлар және кернеу индикациясының жинақтары ұсынылған.
Өнімдер
ИО, ИП полимерлі изоляторлары және КИНН жинақтары сынақ хаттамалары мен сертификаттармен жеткізіледі. Орындаулар мен габариттер — каталог және конструкторлық құжаттама бойынша. Каталогта жанында — төмен вольтты МН/SM, силиконды ОСК және тартымдық ИТ.
Изоляторлар толтырғышы бар электрооқшаулағыш компаундтан эпоксидті қалыптау технологиясы бойынша жасалады. КИНН сыйымдылық бөлгіші бар ИЕ/ИЕп тірек изоляторларын, ИН-001 индикаторын және кабельді қамтиды.
ИО

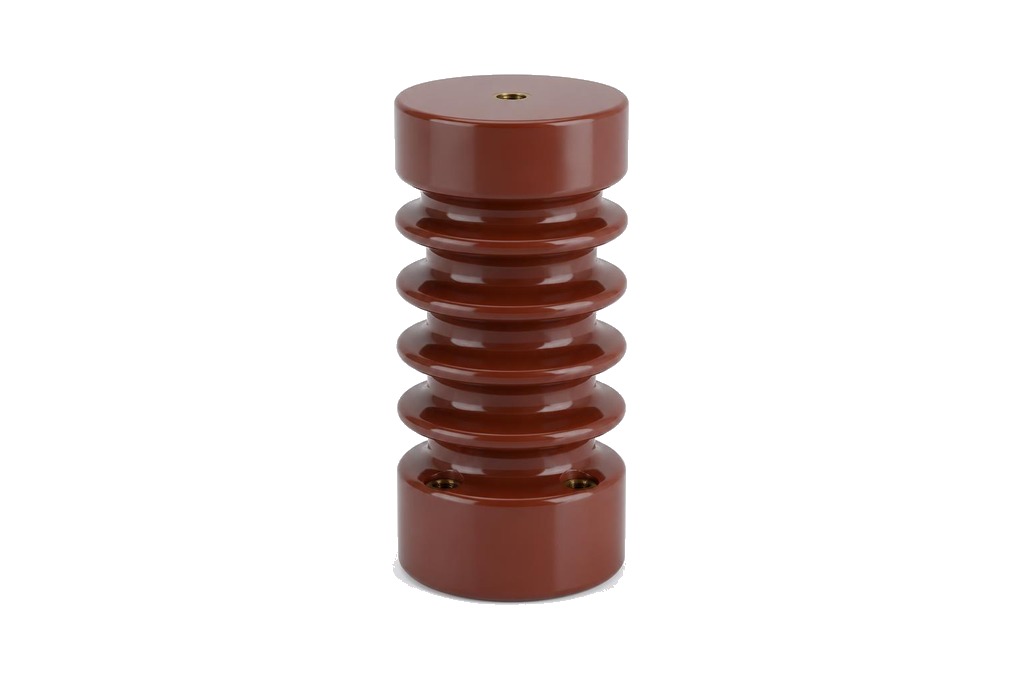

ИО эпоксидті тірек изоляторлары
Орта кернеу КРУ, КТП, КСО, ажыратқыштар мен жерлендіргіштерде токөткізгіш бөліктерді бекітуге арналған тірек изоляторлары.
- Жоба талаптарына сай орнату және монтаж өлшемдерінің кең таңдауы.
- ГОСТ сәйкес жоғарылатылған трекингке төзімділік және ағу жолының ұзындығы.
- Әрбір партияға сынақ хаттамалары мен сертификаттар.
- ОСК типті изоляторлардың тікелей ауыстырғышы болып табылмайды — КД бойынша тексеру міндетті.
Кернеу класы, биіктігі және орнату өлшемдері — каталог пен КД бойынша. Нақты кернеу класы әрқашан артикул бойынша нақтыланады.
ИП

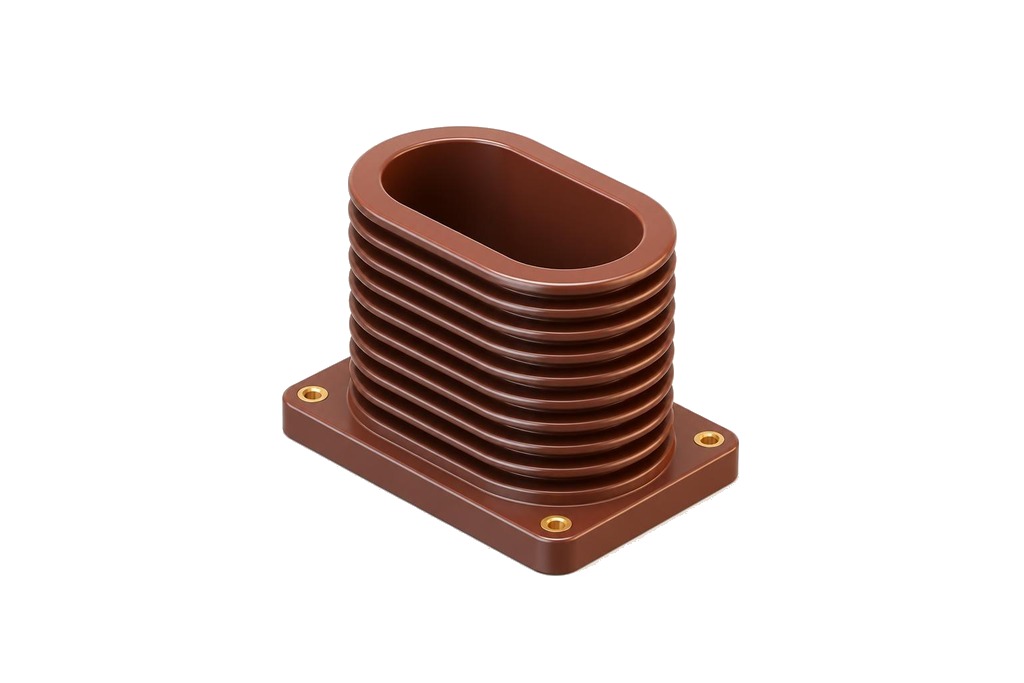

ИП эпоксидті өтпелі изоляторлар
Токөткізгіш бөліктерді қалқалар мен электр жабдықтары корпустары арқылы шығаруға арналған өтпелі изоляторлар, оның ішінде КРУ ұяшықтарының шығарылмалы элементтеріне, ОРУ және ЛЭП қосылыстарына арналған.
- Токөткізгіш шинаға арналған өткізгіш саңылау; орта бөлігінде бекітуге арналған фланец.
- 6-дан 35 кВ-қа дейінгі жұмыс диапазоны; 3150 А-ға дейінгі токтарға арналған орындаулар — каталог бойынша.
- Сыртқы әсерлер жағдайында жұмысты жақсарту үшін қабырғалы бет.
- ТУ 27.90.12-008-97798631-2020 (6–10 кВ) және МРПЦ.6861.003 ТУ (20–35 кВ) сәйкес келеді.
Изолятор биіктігі, саңылаулар саны және өлшемі — белгілеудегі индекс бойынша. Типті салыстырмай-ақ ОСК-ның тікелей ауыстырғышы болып табылмайды.
КИНН

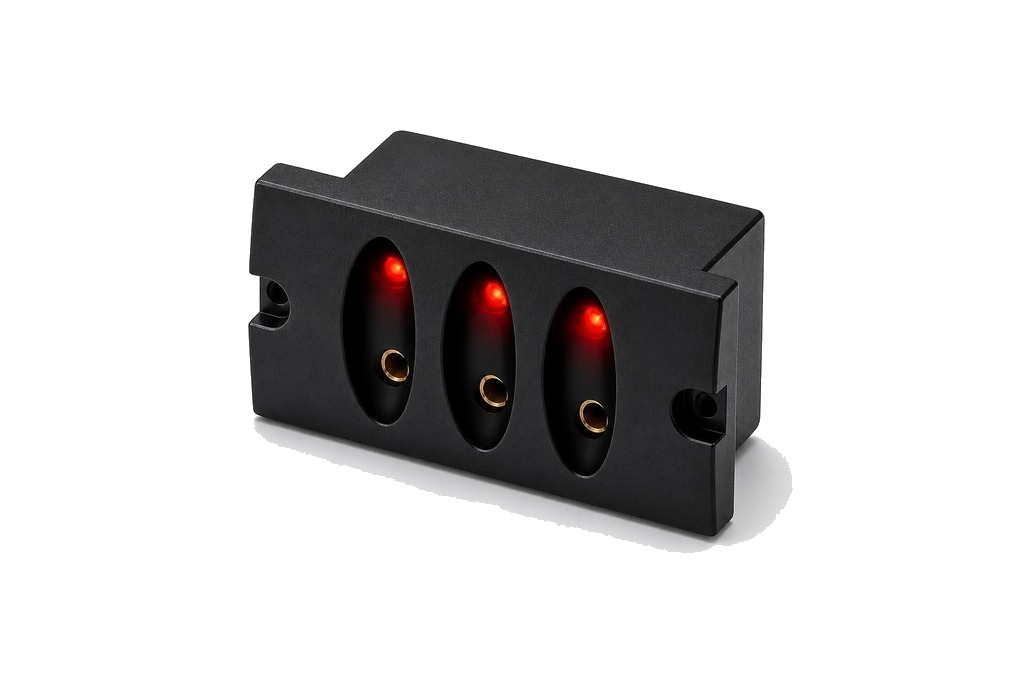

Кернеу индикациясының КИНН жинағы
6–10 кВ тізбектерінде кернеудің болуын визуалды бақылауға арналған сыйымдылық бөлгіші ИЕ/ИЕп бар үш тірек изоляторынан және ИН-001 кернеу индикаторынан тұратын жиынтық.
- Қосымша қуат көзін қажет етпейді; индикацияның басталу шегі — фазалық кернеу 0,8 кВ.
- Индикаторда үш светодиод және фазировкаға арналған ұяшықтар бар (қосымша тапсырыс бойынша — СК-001 құрылғысы).
- Кабель ұзындығы 2,5 м (басқа ұзындық — келісім бойынша).
- Климаттық орындалуы УХЛ 4; ГОСТ 14254 бойынша қорғаныс дәрежесі IP20.
Жиынтықтың кернеу класы кіретін ИЕ/ИЕп изоляторының класымен анықталады. Орындалулар — каталог және КД бойынша.
Типтік өлшемдер және іріктеу
Төменде типтік өлшемдердің мысалдары және анықтамалық деректер келтірілген. Толық тізім, өзекті габариттер және қосылыстық өлшемдер — каталог пен конструкторлық құжаттамада.
Өтпелі изоляторлар ИП белгілеу мысалдары (сериясы / биіктік бағдары)
| Сериясының белгіленуі | Кернеу класы, кВ | Изолятор биіктігі, мм (бағдар) |
|---|---|---|
| ИП 330/06-ХХ | 6 | 330 |
| ИП 115/10-ХХ | 10 | 115 |
| ИП 188/10-ХХ | 10 | 188 |
| ИП 266/10-ХХ | 10 | 266 |
| ИП 310/10-ХХ | 10 | 310 |
| ИП 218/20-ХХ | 20 | 218 |
| ИП 375/20-ХХ | 20 | 375 |
| ИП 395/35-ХХ | 35 | 395 |
| ИП 550/35-ХХ | 35 | 550 |
ИО тірек изоляторының мысалы
| Артикул | Атауы | Нормативтік құжат |
|---|---|---|
| 2060090118 | Изолятор ИО 130/10-03 | ТУ 3494-004-97798631-2012 |
КИНН негізгі сипаттамалары
| Параметр | Мәні |
|---|---|
| Номиналды кернеу | 10 кВ |
| Индикация басталу табалдырығы (фазалық) | 0,8 кВ |
| Өлшеу контактісіндегі кернеу | 3 В-тан аспайды |
| Индикация фазаларының саны | 3 |
| Кабель ұзындығы (стандарт) | 2,5 м |
| Қорғаныс дәрежесі | IP20 |
| Климаттық орындалуы | УХЛ 4 (1-ден 35 °С-ға дейін) |
Салыстыру / негізгі параметрлер
ИО, ИП және КИНН желілерін мақсаты және негізгі сипаттамалары бойынша салыстыру.
| Параметр | ИО (тіректік) | ИП (өтпелі) | КИНН (индикация жинағы) |
|---|---|---|---|
| Мақсаты | Ток өткізетін бөліктерді бекіту және оқшаулау | Қалқалар арқылы шығару, ұяшықтарға кіргізу | Кернеу болуын индикациялау |
| Кернеу класы | 6–35 кВ (каталог және ҚҚ бойынша) | 6–35 кВ (каталог және ҚҚ бойынша) | 10 кВ (изолятор ИЕ арқылы анықталады) |
| Изоляция материалы | Эпоксидті компаунд | Эпоксидті компаунд | Эпоксидті компаунд (сыйымдылық бөлгішті ИЕ/ИЕп изоляторы) |
| Конструктив | Болат закладкалы тірек бөлігі | Өткізгіш тесік, бекіту фланцы | Бөлгішті изолятор + ИН-001 индикаторы + кабель |
| Құжаттар | Партияға арналған хаттамалар, сертификаттар | Партияға арналған хаттамалар, сертификаттар | Хаттамалар, партияға арналған сертификаттар |
Партияға арналған сынақ хаттамалары
Изоляторлардың әрбір партиясы сынақ хаттамалары мен сертификаттармен бірге жүреді. Өз зертханасы және партияларды 100 % бақылау трекингке төзімділіктің және ағу жолы ұзындығының ГОСТ талаптарына сәйкестігін қамтамасыз етеді.
Артықшылықтар
METAENERGY полимерлі изоляторларды партияға арналған құжаттармен, расталған сипаттамалармен және каталогқа және конструкторлық құжаттамаға байланыспен жеткізеді.
Өз зертханасы
Әрбір бірлікті 100 % бақылау: трекингке төзімділікке, электрлік беріктікке және ағу жолының сәйкестігіне сынақтар.
Қадағалау мүмкіндігі
Сынақ хаттамалары мен сертификаттар артикулге және партия күніне байланыспен — тапсырыс беруші талаптары бойынша кіріс бақылауына арналған.
Қаптама және сақталуы
Сапалы қаптама тасымалдау мен сақтау кезінде зақымдануды болдырмайды.
Жобалаушыға қосымша
ГОСТ бойынша сипаттамалар
Ағу жолы, трекингке төзімділік және басқа параметрлер — ГОСТ талаптарына сәйкес.
Каталог және КҚ
Нақты кернеу класы, орнату өлшемдері және габариттер — каталог және нақты артикулдағы конструкторлық құжаттама бойынша қатаң түрде.
ОСК ауыстырмау
ИО/ИП және ОСК — әртүрлі бұйымдар. Конструкторлық құжаттаманы тексермей тікелей алмастыруды мәлімдемеу.
КИНН толықтығы
КИНН каталог және КҚ бойынша ИЕ/ИЕп изоляторларымен жинақта жеткізіледі. Кабель ұзындығы және ұяшық конфигурациясы келісілуі мүмкін.
Өлшемдердің кең таңдауы
ИО және ИП желісі әртүрлі монтаждық қашықтықтары мен орнату орындары бар ондаған типөлшемдерді қамтиды.
Пайдалану жағдайлары
Рұқсат етілген температура, ылғалдылық және теңіз деңгейінен биіктік паспорт және КҚ бойынша нақтыланады. Стандартты климаттық орындалуы — УХЛ.
METAENERGY номенклатурасындағы орны
ИО, ИП және КИНН эпоксидті изоляторлары орта және төмен кернеулі тарату құрылғыларына арналған METAENERGY изоляторлары мен индикация жабдықтарының кең тобына кіреді.
Тірек және өтпелі
6–35 кВ
ИО және ИП КРУ, КТП және ұяшықтардың токөткізгіш бөліктері мен шығыстарын изоляциялау қажеттіліктерін қамтамасыз етеді.
Индикация жинақтары
10 кВ
ИЕ/ИЕп изоляторларындағы бөлгішпен КИНН — кернеуді визуалды бақылаудың дайын шешімі.
Туыстас өнім желілері
НН және СН
Сайттағы каталогта сондай-ақ: ИТ изоляторлары (пластмасса), ОСК (силикон), МН және SM (НН), сыйымдылық бөлгішті ИЕ тірек изоляторлары.
