Kremniyüzvi kompozisiya
Tikişsiz bütöv tökmə silikon örtük. Yüksək hidrofobluq, səth özünütəmizləməsi, ultrabənövşəyi şüalara davamlılıq.
OSK 10–110 kV silikon dayaq izolyatorları
Yüksək rütubət, aqressiv mühit və açıq atmosfer şəraitində cərəyan keçirən hissələrin elektrik izolyasiyası
Əsas xüsusiyyətlər
Xarici quraşdırma
UHL1 iqlim icrası. –60-dən +40 °C-yə qədər temperaturda, 75%-ə qədər rütubətdə və 1–4 atmosfer çirklənmə dərəcəsində istismar.
Yüngül çəki
Şüşə-plastik çubuqdan dayanaq sütunu və qaynaq tikişləri olmadan presləşdirilmiş alüminium flanslər. Sadələşdirilmiş montaj və daşınma.
Mexaniki davamlılıq
Mexaniki zərbələrə və vandalizmə davamlılıq — pasport və tip sınaq protokollarına görə.
OSK silikon izolyatorları harada tətbiq olunur
OSK silikon dayaq izolyatorları 10–110 kV gərginlikli, 100 Hz-ə qədər tezlikli dəyişən cərəyan elektrik qurğularında və paylayıcı cihazlarda cərəyan keçirən hissələrin bərkidilməsi və izolyasiyası üçün nəzərdə tutulub. Açıq paylama qurğularında (ORU), dəniz sahillərində, güclü sənaye və təbii çirklənmələri olan rayonlarda tətbiq olunur.
Alternativ
- Çini və şüşə izolyatorlar: çatlamalara, qırılmalara, keçirici çirklənmə təbəqəsinin yığılmasına meyllidirlər
- Ağırdırlar, gücləndirilmiş metal konstruksiyalar tələb edir, montajda daha mürəkkəbdirlər
METAENERGY həlli
- Silikon kremniyüzvi örtük: hidrofobluq, trekinq-eroziya davamlılığı, UV davamlılığı
- Kiçik çəki, qaynaq tikişlərinin olmaması, xarici quraşdırma üçün hesablanmış konstruksiya
Konstruksiya
İzolyator izolyasiya hissəsindən — bütöv tökmə kremniyüzvi kompozisiyadan — və monolit şüşə-plastik çubuqdan ibarətdir. Daxili boşluq hermetikdir. Çubuq iki tərəfdən dərinliklər olmadan yüksək möhkəmliyə malik alüminium flanslərlə presləşdirilib ki, bu da su yığılması riskini azaldır. Qəlibə tökmə ilə əldə edilmiş bütöv örtük, rütubətin örtük altına nüfuz etməsinə qarşı davamlılıq təmin edir.
İstismar şəraiti
GOST 15150-yə görə UHL1 iqlim icrası, ətraf havanın temperaturu –60-dan +40 °C-yə qədər, 15 °C-də nisbi rütubət 75%-ə qədər, dəniz səviyyəsindən hündürlük 1000 m-ə qədər. İzolyatorlar GOST 9920-yə görə 1–4 atmosfer çirklənmə dərəcəsinə hesablanıb. TU 27.90.12.-005-97798631-2017-yə görə istehsal olunub.
Aşağıda METAENERGY dayaq silikon izolyatorlarının çeşidi təqdim olunur. Konkret tip ölçü layihə üçün kataloqdan seçilir.
Məhsullar
OSK dayaq silikon izolyatorları 10, 35 və 110 kV gərginlik siniflərinə görə buraxılır. Hər tip ölçü sifariş zamanı dəqiqləşdirilən fərdi hündürlüyə və bərkitmə modifikasiyasına malikdir.
Bütün icraları vahid konstruksiya üzərində əsaslanır: şüşə-plastik çubuq, silikon örtük, tökmə alüminium flanslər.

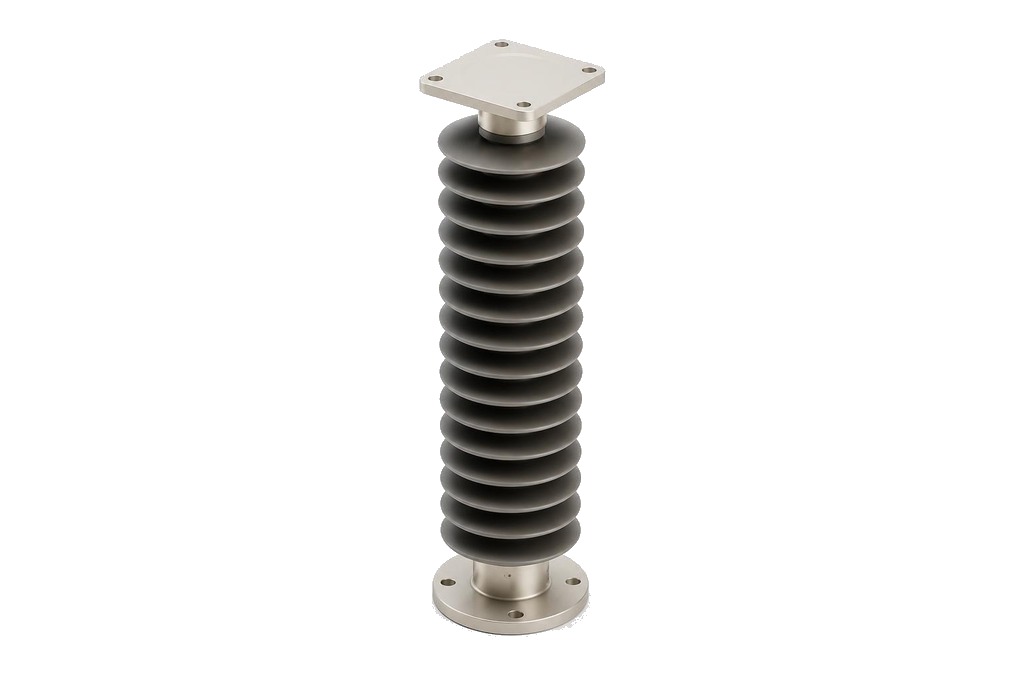

OSK xxx/10-zz
10 kV-luq dayaq silikon izolyatorları
Orta gərginlikli elektrik qurğuları və paylama cihazları üçün nəzərdə tutulub. İzolyatorun hündürlüyü 285-dən 500 mm-ə qədərdir (kataloq üzrə sıra).
- Nominal gərginlik 10 kV, maksimum işçi 12 kV
- Güclü çirklənmə və yüksək rütubət şəraitində tətbiq olunur
- Yüngül çəki, flanşlarda qaynaq tikişləri yoxdur
TU əsasında istehsal, parametrlər sorğu vərəqəsinə görə razılaşdırılır. zz modifikasiyası bərkitmə dəliklərinin və vintlərin konfiqurasiyasını müəyyən edir.

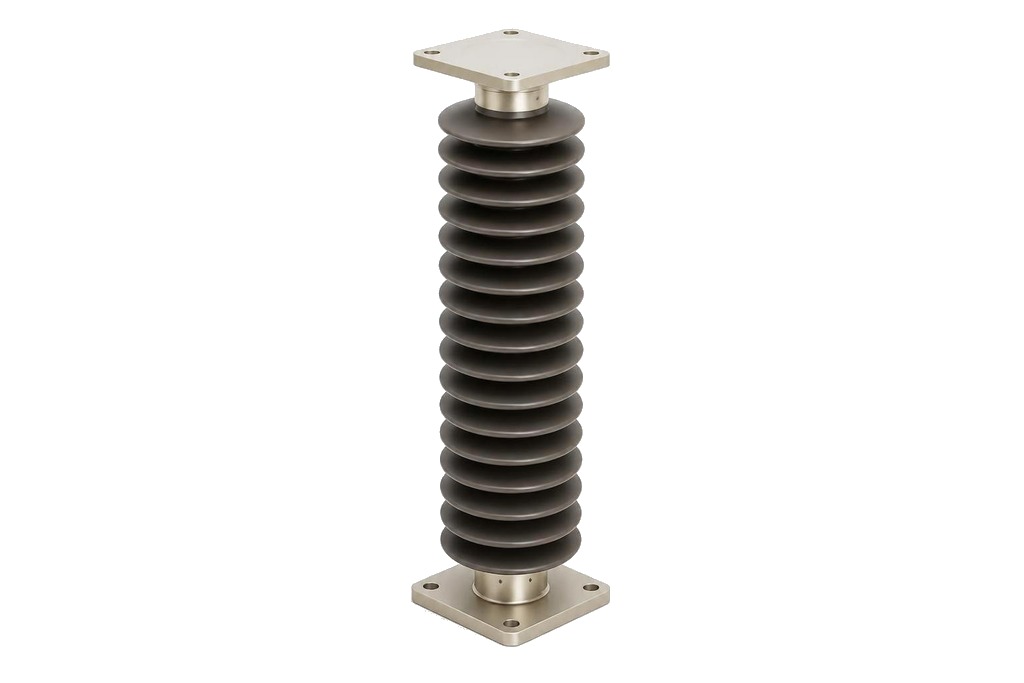

OSK xxx/35-zz
35 kV-luq dayaq silikon izolyatorları
Layihəyə görə seçilən hündürlüklü orta gərginlik izolyatorları (tipik sıra 400, 500, 570 mm və digər hündürlükləri əhatə edir).
- Nominal gərginlik 35 kV
- UV və atmosfer təsirlərinə davamlılıq, dielektrik xüsusiyyətlərin itirilməsi olmadan uzunmüddətli iş
- Bütöv tökmə örtük — daxili boşluqlar və tikişlər yoxdur
Dəqiq hündürlük və montaj ölçülərinin seçimi üçün kataloqdan istifadə edin və ya sorğu vərəqəsi istəyin. Flanşlərin bərkidilməsi layihəyə görə.

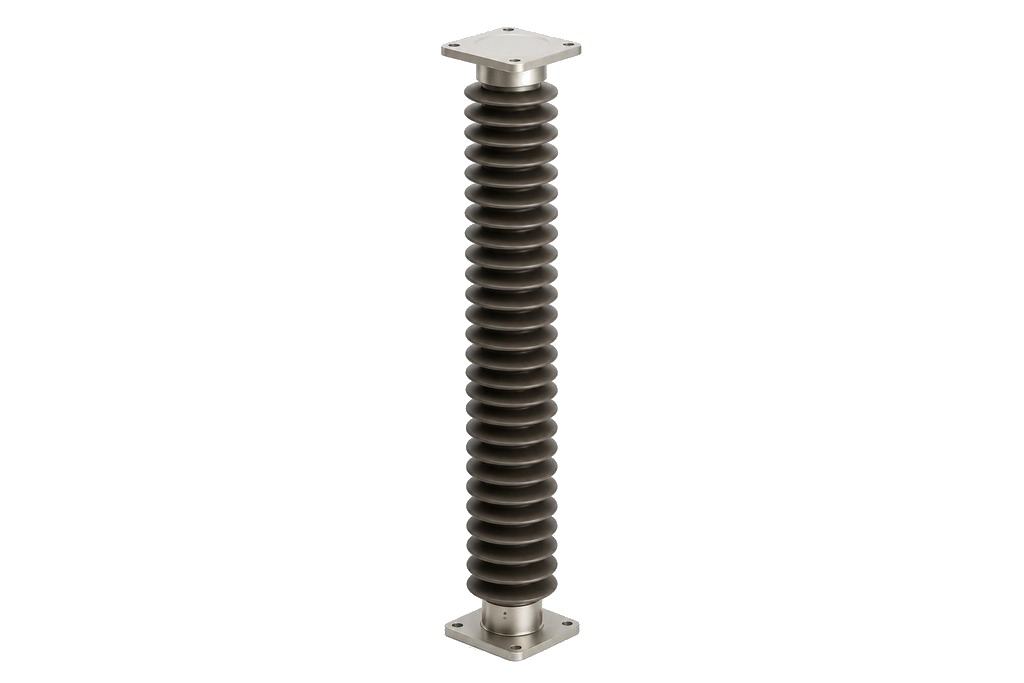

OSK 1100/110-zz
110 kV-luq dayaq silikon izolyatorları
Nominal gərginliyi 110 kV olan yüksək gərginlik izolyatorları. İzolyatorun hündürlüyü 1100 mm (baza tipölçüsü).
- Ən yüksək işçi gərginlik 126 kV
- Tam ildırım impulsunun sınaq gərginliyi 450 kV (pasporta görə)
- Sahil və sənaye zonaları üçün trekinq-eroziya davamlılığı və hidrofobluq
Tipik işarə OSK 1100/110-zz, burada zz — flanşlərin modifikasiyası. Tam elektrik xarakteristikaları və ölçülər məhsul pasportunda göstərilir.
Tipölçülər və seçim
İzolyatorun şərti işarəsi: OSK xxx/yy-zz, burada xxx — mm-lə hündürlük, yy — kV-la nominal gərginlik, zz — bərkitmə modifikasiyası. Aşağıda kataloqda mövcud olan əsas tipölçülər göstərilmişdir. Tam siyahı və dəqiq ölçülər sorğu əsasında təqdim olunur.
OSK izolyatorlarının əsas tipölçüləri
| Şərti işarə | Nominal gərginlik, kV | Hündürlük, mm |
|---|---|---|
| OSK 285/10-xx | 10 | 285 |
| OSK 320/10-xx | 10 | 320 |
| OSK 400/10-xx | 10 | 400 |
| OSK 440/10-xx | 10 | 440 |
| OSK 500/10-xx | 10 | 500 |
| OSK 400/35-xx | 35 | 400 |
| OSK 570/35-xx | 35 | 570 |
| OSK 1100/110-xx | 110 | 1100 |
Müqayisə / əsas parametrlər
OSK izolyatorlarının gərginlik siniflərinə görə ümumi xarakteristikaları. Elektrik möhkəmliyinin, impuls gərginliyinin və sızma yolunun uzunluğunun dəqiq qiymətləri konkret tipölçünün pasportunda göstərilir.
| Parametr | 10 kV | 35 kV | 110 kV |
|---|---|---|---|
| Nominal gərginlik | 10 kV | 35 kV | 110 kV |
| Maksimum işçi gərginliyi | 12 kV | pasporta görə | 126 kV |
| Ildırım impulsunun sınaq gərginliyi | pasporta görə | pasporta görə | 450 kV (baza modelinə görə) |
| Hündürlük, mm (sıra) | 285…500 | 400; 500; 570 | 1100 |
| İqlim modifikasiyası | UHL1 | UHL1 | UHL1 |
| İstismar temperaturu | –60…+40 °C | –60…+40 °C | –60…+40 °C |
| Çirklənmə dərəcəsi | 1–4 | 1–4 | 1–4 |
OSK silikon izolyatorları — UV, rütubət və aqressiv mühitlərə davamlılıq, sınaqlarla təsdiqlənib
İzolyatorlar sahil zonalarında, kimyəvi aktiv ərazilərdə və mexaniki zədələnmə riskinin yüksək olduğu şəraitdə tətbiq olunur — istismar parametrləri pasporta görə.
Üstünlüklər
OSK silikon izolyatorları ənənəvi farfor və şüşə analoqları ilə müqayisədə kompleks istismar üstünlükləri təmin edir.
Hidrofobluq və öz-özünə təmizlənmə
Silikon səth suyu dəf edir, keçirici körpülərin əmələ gəlməsinin qarşısını alır və güclü çirklənmə şəraitində belə izolyasiya xüsusiyyətlərini qoruyur.
Mexaniki davamlılıq
Şüşə-plastik çubuq və elastik örtük zərbələrə və vibrasiyalara tab gətirir — tip pasportuna görə xüsusiyyətlər.
Kimyəvi və atmosfer davamlılığı
Silikon-üzvi kompozisiya turşulara, qələvilərə, ultrabənövşəyi şüalara və kəskin temperatur dəyişmələrinə davamlıdır. Dəniz iqlimində metal flanşların korroziyası yoxdur.
Layihələndirici üçün əlavə
Çat və qırılma yoxdur
Daşınma və montaj zamanı keramika üçün xarakterik zədələnmələrə məruz qalmır. Gizli nasazlığın azalması.
Yüngül çəki
Kiçik çəki montajı asanlaşdırır, dayaq konstruksiyalarına yükü azaldır və yüngül metal konstruksiyalardan istifadəyə imkan verir.
Qaynaq tikişləri yoxdur
Tökmə alüminium flanslər qaynaq birləşmələri olmadan — −60…+40 °C temperaturda və kəskin termal tsikllər zamanı işqabiliyyət.
Trekinq-eroziya davamlılığı
Örtük materialı səthi qısa qapanma və intensiv çirklənmə şəraitində belə cərəyan keçirən yolların əmələ gəlməsinə müqavimət göstərir.
Personalın səhvlərinə davamlılıq
Konstruksiya quraşdırma zamanı təsadüfi zərbə yüklərini bağışlayır ki, bu da montaj və istismar zamanı qəza hallarını azaldır.
Layihə üzrə istehsal
Flansların, bərkitmə dəliklərinin və vintlərin modifikasiyası sifarişçi ilə razılaşdırılmış cizgilərə əsasən texniki şərtlər çərçivəsində həyata keçirilir.
METAENERGY nomenklaturasında yeri
OSK izolyatorları izolyatorlar və gərginlik indikasiya cihazları ailəsinin bir hissəsidir və paylama qurğularının xarici və daxili izolyasiyası məsələlərini həll edir.
Gərginlik sinfi
10–110 kV
OSK dayaq silikon izolyatorları orta və yüksək gərginlik siniflərini əhatə edərək, 1–35 kV polimer izolyatorlar seriyasını tamamlayır.
Əsas xüsusiyyət
Xarici icra üçün silikon izolyasiya
OSK — açıq quraşdırmalar üçün hidrofobluq və UV davamlılığı birləşdirən kremniumüzvi örtüyə malik METAENERGY-nin yeganə seriyasıdır.
Əlaqəli məhsullar
İzolyatorlar, indikasiya
Daxili quraşdırma üçün epoksi dayaq izolyatorları İO, keçid izolyatorları üçün isə İP tövsiyə edirik. Gərginlik nəzarəti — tutumlu bölücüləri olan KİNN komplektləri.
