Кремнийорганикалық композиция
Тігіссіз тұтас құйма силиконды қабық. Жоғары гидрофобтылық, беттің өздігінен тазалануы, ультракүлгін сәулеге төзімділік.
Силиконды тірек изоляторлары ОСК 10–110 кВ
Жоғары ылғалдылық, агрессивті орта және ашық атмосфера жағдайында ток өткізетін бөліктерді электрлік оқшаулау
Негізгі ерекшеліктер
Сыртқы орнату
Климаттық орындалуы УХЛ1. –60-тан +40 °C дейінгі температурада, 75%-ға дейін ылғалдылықта және атмосфераның 1–4 ластану дәрежесінде пайдалану.
Жеңіл салмақ
Шыны-пластик өзегінен жасалған тірек бағанасы және пісірме тігіссіз опрессовталған алюминий фланецтер. Монтаж пен тасымалдау жеңілдетілген.
Механикалық төзімділік
Механикалық соққыларға және вандализмге төзімділік — паспорт және типке сынау хаттамалары бойынша.
ОСК силиконды изоляторлары қайда қолданылады
ОСК силиконды тірек изоляторлары 10–110 кВ кернеулі айнымалы ток электр қондырғыларында және 100 Гц жиілікке дейінгі тарату құрылғыларында ток өткізетін бөліктерді бекіту және оқшаулау үшін арналған. Ашық тарату құрылғылары (АТҚ) жағдайында, теңіз жағалауларында, күшті өнеркәсіптік және табиғи ластанулары бар аудандарда қолданылады.
Баламасы
- Фарфор және шыны изоляторлары: сынуға, сынықтарға, өткізгіш ластану қабатының жинақталуына бейім
- Ауыр, күшейтілген металл конструкцияларды талап етеді, монтажда қиынырақ
METAENERGY шешімі
- Силиконды кремнийорганикалық қабық: гидрофобтылық, трекингке-эрозияға төзімділік, ультракүлгін сәулеге төзімділік
- Аз салмақ, дәнекерлеу тігістерінің болмауы, сыртқы орнатуға есептелген конструкция
Конструкция
Изолятор оқшаулау бөлігінен — бүтін құйма кремнийорганикалық композициясынан — және монолитті шыныпластик өзегінен тұрады. Ішкі қуыс герметикалық. Өзек екі жағынан тереңдіктерсіз жоғары беріктікті алюминий фланецтерімен қысылған, бұл судың жиналу қаупін азайтады. Қалыпқа құю арқылы алынған бүтін құйма қабық қабық астына ылғалдың енуіне төзімділікті қамтамасыз етеді.
Пайдалану жағдайлары
ГОСТ 15150 бойынша УХЛ1 климаттық орындалуы, қоршаған ауа температурасы –60-тан +40 °С дейін, 15 °С кезінде салыстырмалы ылғалдылық 75% дейін, теңіз деңгейінен биіктік 1000 м дейін. Изоляторлар ГОСТ 9920 бойынша атмосфераның 1–4 ластану дәрежесіне есептелген. ТУ 27.90.12.-005-97798631-2017 бойынша жасалған.
Төменде METAENERGY тірек силиконды изоляторларының желісі ұсынылған. Нақты типөлшем жоба бойынша каталог бойынша таңдалады.
Өнімдер
ОСК тірек силиконды изоляторлары 10, 35 және 110 кВ кернеу кластарына шығарылады. Әрбір типөлшем тапсырыс кезінде нақтыланатын жеке биіктікке және бекіту модификациясына ие.
Барлық орындалулар бірыңғай конструкцияға негізделген: шыныпластик өзек, силиконды қабық, құйма алюминий фланецтер.

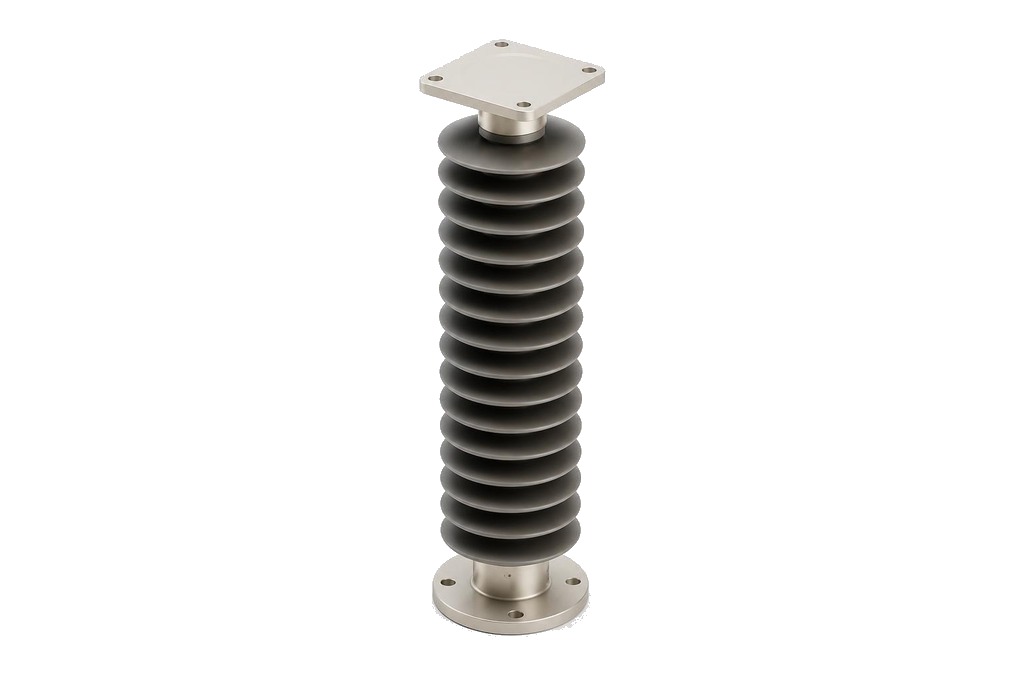

ОСК xxx/10-zz
10 кВ силиконды тірек изоляторлары
Орта кернеулі электр қондырғылары мен тарату құрылғыларына арналған. Изолятор биіктігі 285-тен 500 мм дейін (каталог бойынша қатар).
- Номиналды кернеу 10 кВ, ең жоғары жұмыс кернеуі 12 кВ
- Күшті ластану және жоғары ылғалдылық жағдайында қолданылады
- Жеңіл салмақ, фланецтерде дәнекерлеу тігістері жоқ
ТУ бойынша дайындау, параметрлер сауалнама парағы бойынша келісіледі. zz модификациясы бекіту тесіктері мен бұрандалардың конфигурациясын анықтайды.

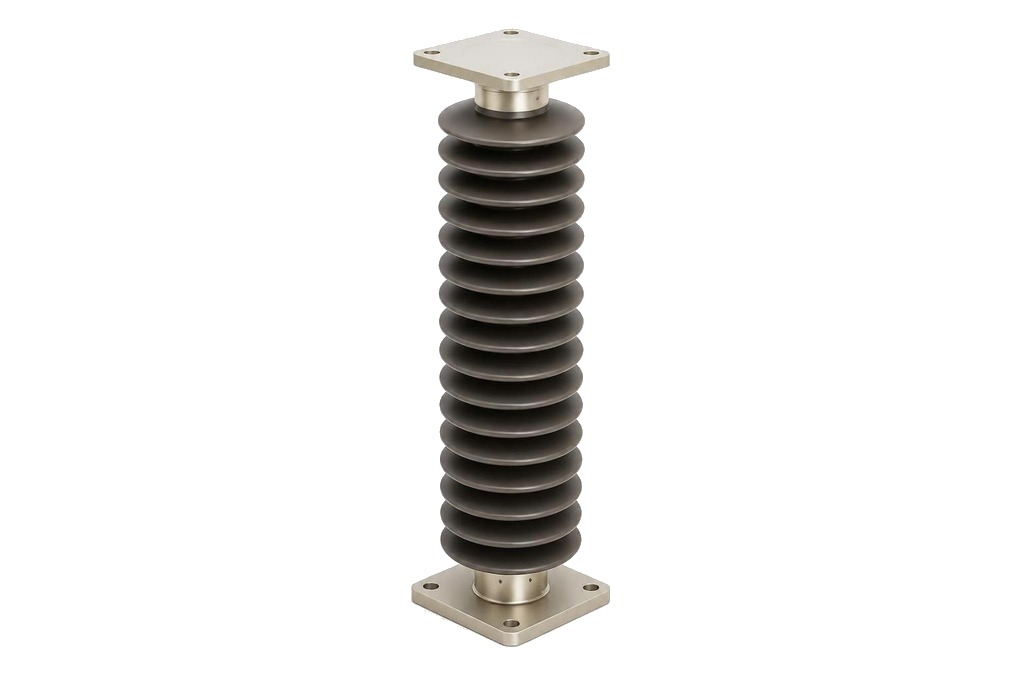

ОСК xxx/35-zz
35 кВ силиконды тірек изоляторлары
Жоба бойынша таңдалатын биіктігі бар орта кернеулі изоляторлар (үлгілік қатарға 400, 500, 570 мм және т.б. биіктіктер кіреді).
- Номиналды кернеу 35 кВ
- УК және атмосфералық әсерлерге төзімділік, диэлектрлік қасиеттерін жоғалтпай ұзақ мерзімді жұмыс
- Тұтас құйма қабық — ішкі қуыстар мен тігістердің жоқтығы
Дәл биіктікті және монтаждық өлшемдерді таңдау үшін каталогты пайдаланыңыз немесе сауалнама парағын сұраңыз. Фланецтерді бекіту жоба бойынша.

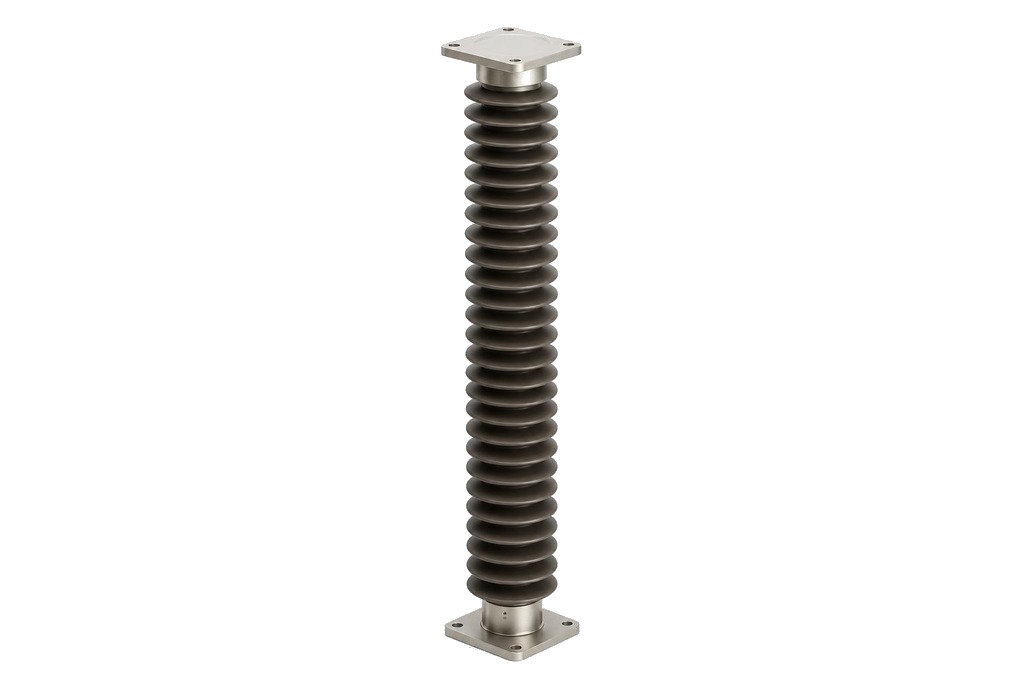

ОСК 1100/110-zz
110 кВ-қа арналған силиконды тірек изоляторлары
Номиналды кернеуі 110 кВ жоғары вольтты изоляторлар. Изолятор биіктігі 1100 мм (базалық типоөлшем).
- Ең жоғары жұмыс кернеуі 126 кВ
- Толық найзағай импульсінің сынақ кернеуі 450 кВ (паспорт бойынша)
- Жағалау және өнеркәсіптік аймақтар үшін трекингке-эрозияға төзімділігі және гидрофобтылығы
Типтік белгілеу ОСК 1100/110-zz, мұндағы zz — фланецтердің модификациясы. Толық электрлік сипаттамалар және габариттер бұйым паспорты бойынша.
Типоөлшемдер және таңдау
Изолятордың шартты белгіленуі: ОСК xxx/yy-zz, мұндағы xxx — биіктігі мм-де, yy — номиналды кернеуі кВ-та, zz — бекіту модификациясы. Төменде каталогта қолжетімді негізгі типоөлшемдер келтірілген. Толық тізім және дәл өлшемдер сұрау бойынша беріледі.
ОСК изоляторларының негізгі типоөлшемдері
| Шартты белгіленуі | Номиналды кернеу, кВ | Биіктігі, мм |
|---|---|---|
| ОСК 285/10-xx | 10 | 285 |
| ОСК 320/10-xx | 10 | 320 |
| ОСК 400/10-xx | 10 | 400 |
| ОСК 440/10-xx | 10 | 440 |
| ОСК 500/10-xx | 10 | 500 |
| ОСК 400/35-xx | 35 | 400 |
| ОСК 570/35-xx | 35 | 570 |
| ОСК 1100/110-xx | 110 | 1100 |
Салыстыру / негізгі параметрлер
ОСК изоляторларының кернеу кластары бойынша жалпы сипаттамалары. Электр беріктігінің, импульстік кернеудің және ағып кету жолының ұзындығының нақты мәндері нақты типтік өлшемдегі паспортта көрсетіледі.
| Параметр | 10 кВ | 35 кВ | 110 кВ |
|---|---|---|---|
| Номиналды кернеу | 10 кВ | 35 кВ | 110 кВ |
| Ең жоғары жұмыс кернеуі | 12 кВ | паспорт бойынша | 126 кВ |
| Найзағайлық импульстің сынақ кернеуі | паспорт бойынша | паспорт бойынша | 450 кВ (базалық орындалым үшін) |
| Биіктігі, мм (қатар) | 285…500 | 400; 500; 570 | 1100 |
| Климаттық орындалымы | УХЛ1 | УХЛ1 | УХЛ1 |
| Пайдалану температурасы | –60…+40 °С | –60…+40 °С | –60…+40 °С |
| Ластану дәрежесі | 1–4 | 1–4 | 1–4 |
ОСК силиконды изоляторлары — УФ-ге, ылғалға және агрессивті орталарға төзімділігі сынақтармен расталған
Изоляторлар жағалауларда, химиялық белсенді аймақтарда және механикалық зақымдану қаупі жоғары жағдайларда қолданылады — паспорт бойынша пайдалану параметрлері.
Артықшылықтар
ОСК силиконды изоляторлары дәстүрлі фарфор және шыны баламаларына қарағанда пайдалану артықшылықтарының кешенін қамтамасыз етеді.
Гидрофобтық және өздігінен тазалану
Силиконды бет суды тебеді, өткізгіш көпірлердің пайда болуын болдырмайды және күшті ластану жағдайында да изоляциялық қасиеттерін сақтайды.
Механикалық төзімділік
Шыны-пластикалық өзек пен серпімді қабық соққыларды және діріл көтереді — түрі бойынша паспорт сипаттамалары бойынша.
Химиялық және атмосфералық төзімділік
Кремнийорганикалық композиция қышқылдарға, сілтілерге, ультракүлгін сәулелерге және температураның күрт өзгеруіне төзімді. Теңіз климатында металл фланецтердің коррозиясы жоқ.
Жобалаушы үшін қосымша
Жоңқалар мен сынулар жоқ
Тасымалдау және монтаждау кезінде керамикаға тән зақымдануларға ұшырамайды. Жасырын ақаулардың азаюы.
Жеңіл салмақ
Аз салмақ монтажды жеңілдетеді, тірек конструкцияларға жүктемені азайтады және жеңілдетілген металл конструкцияларды пайдалануға мүмкіндік береді.
Дәнекерленген тігістерсіз
Дәнекерленген қосылыстарсыз бүтін құйылған алюминий фланецтер — −60…+40 °C және күрт термоциклдерде жұмыс қабілеттілігі.
Трекингті-эрозиялық төзімділік
Қабық материалы бетінде қысқа тұйықталу және қарқынды ластану жағдайында да токөткізгіш жолдардың пайда болуына қарсы тұрады.
Персонал қателеріне төзімділік
Конструкция орнату кезінде байқаусыз соққы жүктемелерін жояды, бұл монтаж және пайдалану кезінде апаттылықты азайтады.
Жоба бойынша жасау
Фланецтерді, бекіту тесіктерін және бұрандаларды өзгерту техникалық шарттар шеңберінде тапсырыс берушімен келісілген сызбалар бойынша орындалады.
METAENERGY номенклатурасындағы орны
ОСК изоляторлары тарату құрылғыларының сыртқы және ішкі оқшаулау міндеттерін жабатын изоляторлар мен кернеуді индикациялау құрылғыларының отбасының бөлігі болып табылады.
Кернеу класы
10–110 кВ
ОСК силиконды тірек изоляторлары орта және жоғары кернеу кластарын қамтып, 1–35 кВ полимерлі изоляторлар қатарын толықтырады.
Негізгі ерекшелігі
Сыртқы орындауға арналған силиконды изоляция
ОСК — ашық қондырғыларға арналған кремнийорганикалық қабыққы бар METAENERGY-нің жалғыз сериясы, гидрофобтылықты және УФ-ға төзімділікті біріктіреді.
Қатысты өнімдер
Изоляторлар, индикация
Ішкі қондырғыға эпоксидті тірек изоляторлары ИО ұсынамыз, өтпелі үшін — ИП. Кернеуді бақылау — сыйымдылық бөлгіштері бар КИНН жинақтары.
