Кез келген геометрия
Қырға бүгу, өзектен күрделі пішіндер, аргонды дәнекерлеу. Пішіндер тек түзу кесінділермен шектелмейді.
Мыс және алюминий қуатты шиналар
Тарату құрылғылары мен қосалқы станциялар үшін токөткізгіш элементтер
Негізгі ерекшеліктер
Мыс және алюминий
Cu-ETP (M1) мыстан және АД0, АД31 алюминий қорытпаларынан шиналар. Қатты, жұмсақ күйі, тапсырыс бойынша қалайыланған жабын.
КҚ бойынша дайындау
Тапсырыс берушінің сызбасы бойынша бүгу, дәнекерлеу, күрделі конфигурациялар. Қималар мен ұзындықтар — каталог пен жоба бойынша.
Жоба бойынша
Қимасы 30-дан 25 800 мм²-ге дейін, токтар 165-тен 3 200 А-ге дейін. Ұзындығы 10 м-ге дейін. Сызбалар КҚ кез келген форматында қабылданады.
Күштік шиналар қайда және қалай қолданылады
Күштік шиналар — генераторларды, трансформаторларды, ажыратқыштарды, ажыратқыштарды, тарату панельдерін және басқа жабдықтарды қосатын электр қондырғыларының токөткізгіш бөліктері. Өнеркәсіптік кәсіпорындарда, энергетикада, темір жол көлігінде, желдету, сумен жабдықтау және кондиционерлеу жүйелерінде қолданылады.
Типтік түзу шиналар
- Түзу кесінділермен және ені бойынша қарапайым иілумен шектеледі
- Стандартты өлшемдер, кестелер бойынша ұзақ іріктеу
METAENERGY шешімі
- Қырына иілу, дәнекерлеу, көпрадиусты өтулер — сызба бойынша кез келген конфигурация
- КҚ немесе техникалық тапсырма бойынша жеке дайындау, жедел жеткізу
Конструктивтік бөлу
Жинақтау шиналары — оларға тарату шиналары мен кіріс/шығыс блоктары қосылады.
Қуаттық шиналар (электрқорек шиналары) — қуаттық блоктар ішінде және қуатты түрлендіргіш құрылғылар арасында энергия жеткізеді.
Жерге тұйықтау шиналары (ГЗШ) — жұмыс нөлін, қорғаныс өткізгіштерін және сыртқы жерге тұйықтауларды қосатын тесіктері бар мыс пластина.
DIN-рейкаға арналған шиналар — қалқандардағы коммутациялық тізбектерге арналған нөлдік шиналар.
Материалдар және арнайы орындаулар
ШММ, ШМТ, ШМТВ маркалы мыс шиналар (ГОСТ 434 бойынша). Cu-ETP (M1) мысы, Cu құрамы ≥ 99,9 %. Меншікті кедергісі ≤ 0,01724 мкОм·м.
АД0, АД31 маркалы алюминий шиналар (ГОСТ 11069 және ГОСТ 15176 бойынша). Меншікті кедергісі 0,029 мкОм·м дейін, аз салмақ және коррозияға төзімділік.
Қалайыланған беттер: байланыс аймақтары үшін Sn-Bi 6–12 мкм гальваникалық жабын. Опционалды — байланыс емес беттерді электроизоляциялық эмальдармен оқшаулау.
Төменде каталог бойынша және жеке жобалар бойынша тапсырысқа қолжетімді қуаттық шиналардың негізгі желілері ұсынылған.
Өнімдер
Қуаттық шиналардың барлық түрлерін — токөткізгіш пластиналардан оқшауланған құрастырмаларға дейін жасаймыз. Жабындар, оқшаулау және конфигурация техникалық тапсырмамен анықталады. Мыс шинаның жиі қолданылатын қималары мен ток — төмендегі кестеде; М1т / АД31т толық қатары — «Ток және типтік өлшемдер» блогында.
Желілер 1 кВ және 10 кВ кернеу класының мыс оқшауланбаған шиналарды, алюминий шиналарды және оқшауланған шиналарды (қатты және иілгіш) қамтиды.
ШММ, ШМТ, ШМТВ

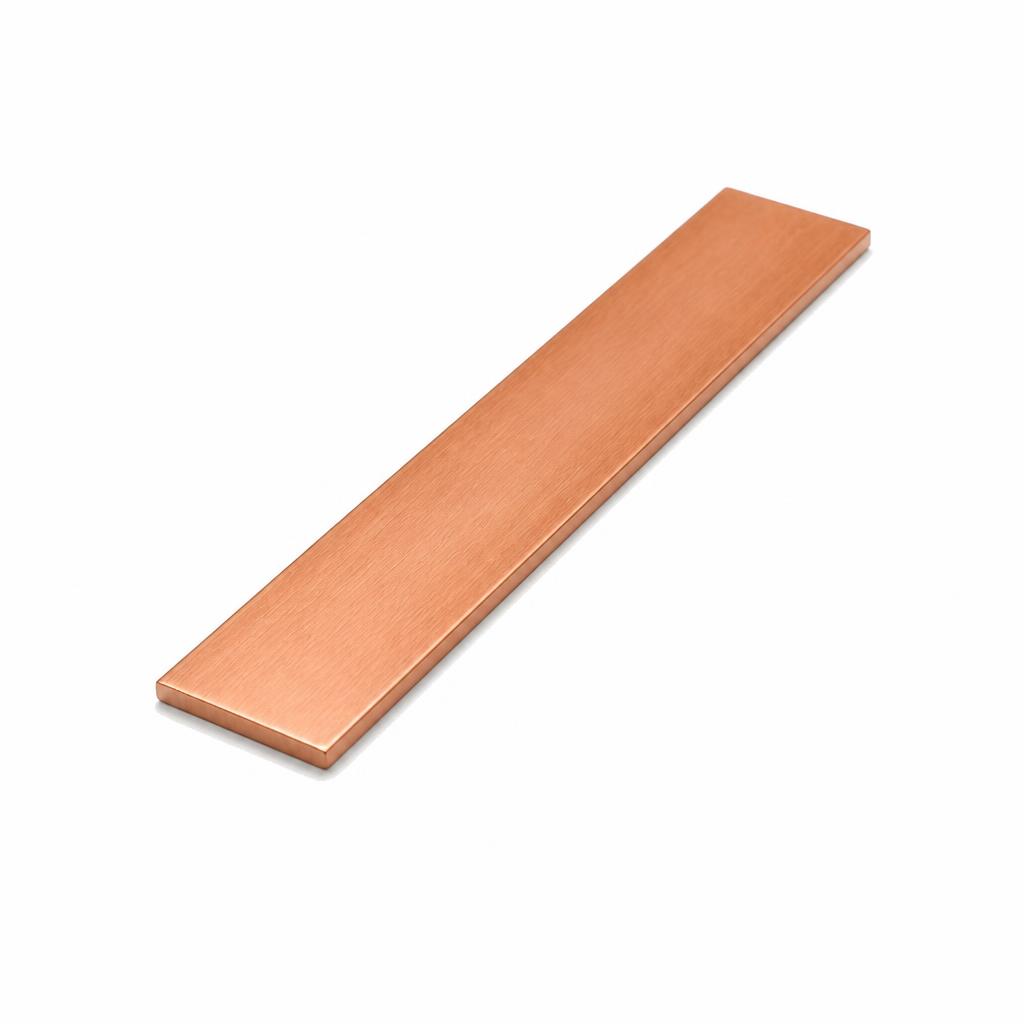

Мыс қуат шиналары
ГОСТ 434 бойынша ШММ (жұмсақ), ШМТ (қатты), ШМТВ (оттексіз мыстан қатты) маркалы мыс шиналар. Өткізгіштікке, механикалық беріктікке және контактілердің төзімділігіне жоғары талаптар қойылған кезде қолданылады.
- Рұқсат етілген токтар 210-дан 2 950 А дейін (120×10 мм шина үшін, одан жуан болса — жоғары)
- Қималары 159-дан 1 498 мм² дейін, ені 16–300 мм, қалыңдығы 4–30 мм
- Қатты немесе жұмсақ күйде жеткізіледі, қажет болса қалайыланған контактілік беттер (Sn-Bi 6–12 мкм)
Жобалаушыға: қабырғаға бүгу, аргонды дәнекерлеу, маркалау, контактісіз беттерді электроизоляциялық эмальдармен бояу мүмкін. Ұзындығы — 2-ден 6 м дейін, орамның массасы 150 кг дейін.
АД0, АД31

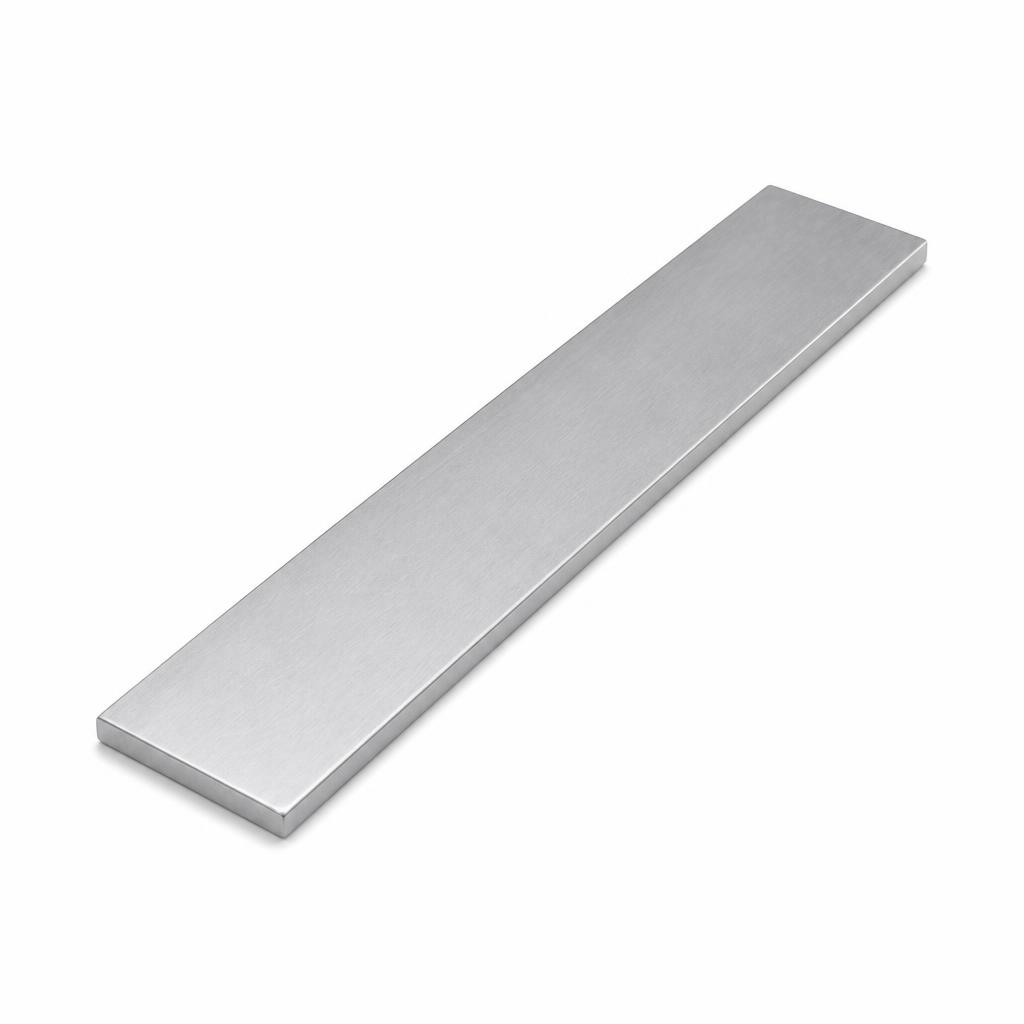

Алюминий қуат шиналары
АД0, АД31 қорытпаларынан жасалған алюминий шиналар (ГОСТ 11069, ГОСТ 15176). Аз салмақты, коррозияға төзімді және үнемді болып табылады.
- Рұқсат етілген токтар 165-тен 3 200 А дейін (қимаға байланысты)
- Қималары 30-дан 25 800 мм² дейін, қалыңдығы 3–20 мм, ені 6–500 мм
- Тұрақты токқа меншікті кедергісі: АД0 ≤ 0,029 мкОм·м, АД31 0,0325–0,0350 мкОм·м
Шектеулер: морттығына байланысты қозғалмалы бөлшектері және дірілдейтін корпусы бар машиналарда қолданылмайды. Ұзындығы қимасына байланысты 3-тен 10 м-ге дейін еселенеді.
ШМТИ, ШАТИ, ШМГИ

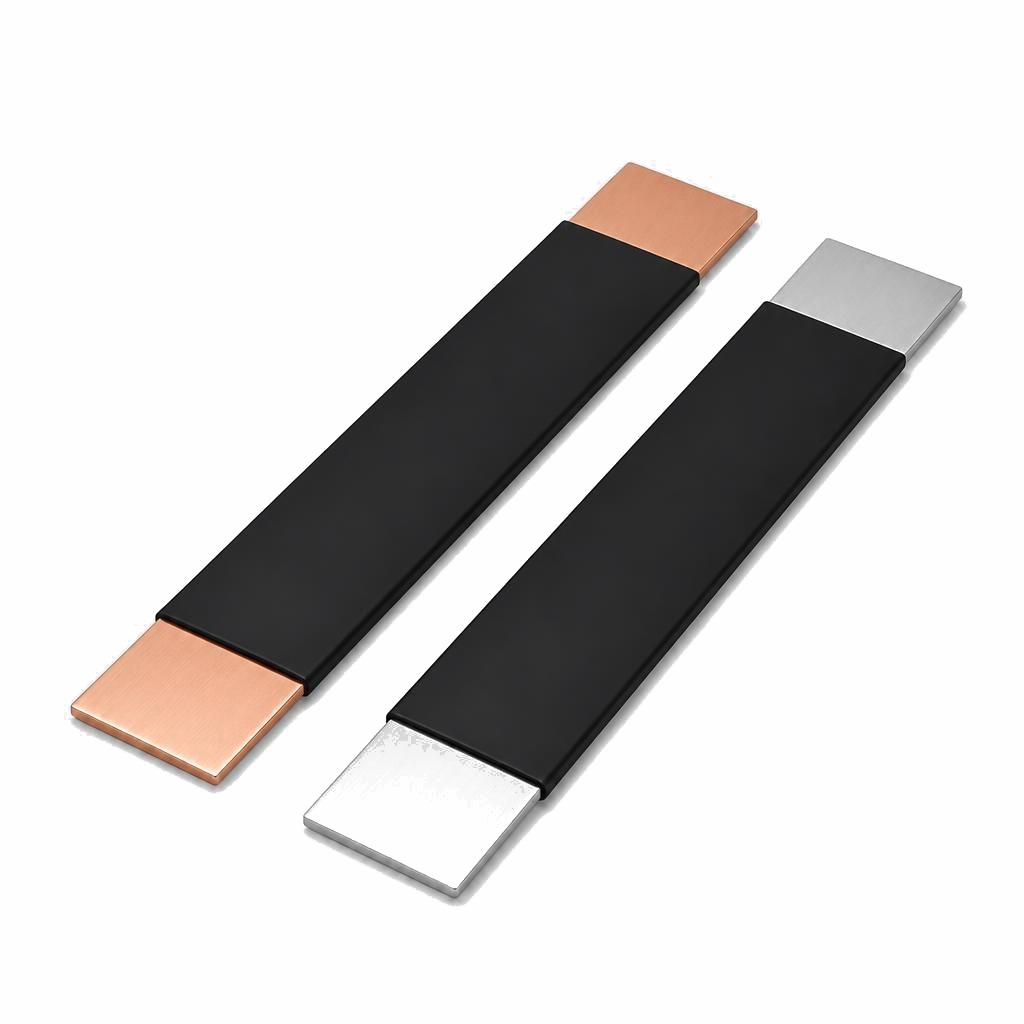

Қуатты изоляцияланған шиналар
Монолитті ПВХ-изоляциядағы қатты (ШМТИ мыс, ШАТИ алюминий) және иілгіш (ШМГИ мыс) шиналар. Кернеу кластары 1 кВ және 10 кВ.
- Изоляция 1 кВ: қара ПВХ, қалыңдығы 2±0,2 мм, сынақ кернеуі 2,2 кВ
- Изоляция 10 кВ: терракоталық ПВХ, қалыңдығы 4±0,2 мм, сынақ кернеуі 42 кВ
- Иілгіш шиналар (ШМГИ) — өзара бекітусіз еркін орналастырылған мыс пластиналар пакеті; діріл мен қозғалмалы қосылыстарға төзімді
ТУ 3449-001-97798631-2009 (ШМГИ) және ТУ 3439-008-97798631-2013 (ШМТИ, ШАТИ) бойынша жасалады. Стандартты ұзындығы — 4 000 мм. Сұрау бойынша қосымша таңбалау қолданылады.
М1т / ШМТЛ мыс шинасының жұмыс қималары. «50×4» сұрауларында әдетте каталогтағы 4×50 мм өлшемді (қалыңдығы × ені) меңзейді.
| Маркасы / өлшемі | Қимасы, мм² | 1 шина, А | 2 шина, А | 3 шина, А | 4 шина, А |
|---|---|---|---|---|---|
| М1т 4×50 | 200 | 760 | 1 110 | — | — |
| М1т 5×50 | 250 | 860 | 1 185 | — | — |
| М1т 6×50 | 300 | 955 | 1 410 | 1 805 | — |
| М1т 6×80 | 480 | 1 485 | 2 170 | 2 745 | — |
| М1т 8×50 | 400 | 1 110 | 1 675 | 2 175 | — |
| М1т 8×80 | 640 | 1 690 | 2 620 | 3 370 | — |
| М1т 10×50 | 500 | 1 265 | 1 930 | 2 530 | — |
| М1т 10×80 | 800 | 1 900 | 3 100 | 3 990 | — |
| М1т 10×100 | 1000 | 2 310 | 3 610 | 4 650 | 5 300 |
| М1т 10×120 | 1200 | 2 650 | 4 100 | 5 200 | 5 900 |
| М1т 10×160 | 1600 | 3 810 | 5 545 | 6 980 | 8 080 |
| М1т 12×120 | 1440 | 3 185 | 4 705 | 6 000 | 6 930 |
Рұқсат етілген ток және типөлшемдер
М1т / ШМТЛ мыс шиналарының және АД31т алюминий шиналарының рұқсат етілген ұзақ мерзімді тогы — METAENERGY жалпы өнім каталогынан. Төменде — қималардың толық қатары (1–4 шина) және изоляцияланған ШАТИ типөлшемдері.
Осы кестелерде жарияланған рұқсат етілген ұзақ токтардың мәндері танысу сипатында берілген. Дереккөз — METAENERGY өнімдерінің жалпы каталогы. Шиналардың түпкілікті қимасы мен орналасуын қалқан конструкторы растайды.
М1т / ШМТЛ қатты мыс шина — рұқсат етілген ұзақ мерзімді ток (1–4 шина)
| Маркасы / өлшемі | Қимасы, мм² | 1 шина, А | 2 шина, А | 3 шина, А | 4 шина, А |
|---|---|---|---|---|---|
| М1т 2×20 | 40 | 220 | — | — | — |
| М1т 2×25 | 50 | 265 | — | — | — |
| М1т 3×15 | 45 | 210 | — | — | — |
| М1т 3×20 | 60 | 275 | — | — | — |
| М1т 3×25 | 75 | 340 | — | — | — |
| М1т 3×30 | 90 | 400 | — | — | — |
| М1т 3×40 | 120 | 525 | — | — | — |
| М1т 3×50 | 150 | 650 | — | — | — |
| М1т 4×20 | 80 | 320 | — | — | — |
| М1т 4×25 | 100 | 395 | — | — | — |
| М1т 4×30 | 120 | 475 | — | — | — |
| М1т 4×40 | 160 | 625 | 905 | — | — |
| М1т 4×50 | 200 | 760 | 1 110 | — | — |
| М1т 4×60 | 240 | 905 | 1 320 | — | — |
| М1т 5×20 | 100 | 345 | — | — | — |
| М1т 5×25 | 125 | 430 | — | — | — |
| М1т 5×30 | 150 | 530 | 800 | — | — |
| М1т 5×40 | 200 | 700 | 1 030 | — | — |
| М1т 5×50 | 250 | 860 | 1 185 | — | — |
| М1т 5×60 | 300 | 1 020 | 1 495 | 1 895 | — |
| М1т 5×80 | 400 | 1 345 | 1 960 | 2 465 | — |
| М1т 5×100 | 500 | 1 675 | 2 425 | 3 035 | — |
| М1т 6×20 | 120 | 375 | — | — | — |
| М1т 6×25 | 150 | 470 | — | — | — |
| М1т 6×30 | 180 | 590 | 900 | 1 175 | — |
| М1т 6×40 | 240 | 765 | 1 155 | 1 490 | — |
| М1т 6×50 | 300 | 955 | 1 410 | 1 805 | — |
| М1т 6×60 | 360 | 1 125 | 1 660 | 2 120 | — |
| М1т 6×80 | 480 | 1 485 | 2 170 | 2 745 | — |
| М1т 6×100 | 600 | 1 840 | 2 680 | 3 365 | — |
| М1т 8×20 | 160 | 410 | — | — | — |
| М1т 8×30 | 240 | 695 | 1 080 | 1 435 | — |
| М1т 8×40 | 320 | 905 | 1 380 | 1 805 | — |
| М1т 8×50 | 400 | 1 110 | 1 675 | 2 175 | — |
| М1т 8×60 | 480 | 1 320 | 1 970 | 2 540 | — |
| М1т 8×80 | 640 | 1 690 | 2 620 | 3 370 | — |
| М1т 8×100 | 800 | 2 080 | 3 060 | 3 930 | — |
| М1т 8×120 | 960 | 2 400 | 3 400 | 4 340 | — |
| М1т 10×20 | 200 | 565 | 920 | 1 260 | — |
| М1т 10×30 | 300 | 800 | 1 265 | 1 695 | — |
| М1т 10×40 | 400 | 1 030 | 1 600 | 2 115 | — |
| М1т 10×50 | 500 | 1 265 | 1 930 | 2 530 | — |
| М1т 10×60 | 600 | 1 475 | 2 560 | 3 300 | — |
| М1т 10×80 | 800 | 1 900 | 3 100 | 3 990 | — |
| М1т 10×100 | 1000 | 2 310 | 3 610 | 4 650 | 5 300 |
| М1т 10×120 | 1200 | 2 650 | 4 100 | 5 200 | 5 900 |
| М1т 10×160 | 1600 | 3 810 | 5 545 | 6 980 | 8 080 |
| М1т 12,5×60 | 750 | 1 700 | 2 605 | 3 420 | — |
| М1т 12,5×100 | 1250 | 2 740 | 4 080 | 5 245 | 5 870 |
| М1т 12×120 | 1440 | 3 185 | 4 705 | 6 000 | 6 930 |
| М1т 12×40 | 480 | 1 285 | 1 865 | 2 470 | — |
| М1т 12×100 | 1200 | 2 680 | 3 985 | 5 115 | 5 790 |
Алюминий шина қатты АД31т — рұқсат етілген ұзақ ток (1–4 шина)
| Маркасы / өлшемі | Қимасы, мм² | 1 шина, А | 2 шина, А | 3 шина, А | 4 шина, А |
|---|---|---|---|---|---|
| АД31т 3×20 | 60 | 215 | — | — | — |
| АД31т 3×25 | 75 | 265 | — | — | — |
| АД31т 3×30 | 90 | 310 | — | — | — |
| АД31т 3×40 | 120 | 365 | — | — | — |
| АД31т 3×50 | 150 | 505 | — | — | — |
| АД31т 4×20 | 80 | 250 | — | — | — |
| АД31т 4×25 | 100 | 305 | — | — | — |
| АД31т 4×30 | 120 | 360 | — | — | — |
| АД31т 4×40 | 160 | 480 | — | — | — |
| АД31т 4×50 | 200 | 590 | 930 | — | — |
| АД31т 4×60 | 240 | 700 | 1 100 | — | — |
| АД31т 5×20 | 100 | 285 | — | — | — |
| АД31т 5×25 | 125 | 345 | — | — | — |
| АД31т 5×30 | 150 | 410 | — | — | — |
| АД31т 5×40 | 200 | 540 | — | — | — |
| АД31т 5×50 | 250 | 665 | 1 060 | — | — |
| АД31т 5×60 | 300 | 790 | 1 250 | — | — |
| АД31т 5×80 | 400 | 1 045 | 1 635 | 1 910 | — |
| АД31т 5×100 | 500 | 1 295 | 2 020 | 2 350 | — |
| АД31т 6×20 | 120 | 320 | — | — | — |
| АД31т 6×25 | 150 | 390 | — | — | — |
| АД31т 6×30 | 180 | 455 | — | — | — |
| АД31т 6×40 | 240 | 595 | — | — | — |
| АД31т 6×50 | 300 | 740 | 1 175 | — | — |
| АД31т 6×60 | 360 | 870 | 1 350 | 1 720 | — |
| АД31т 6×80 | 480 | 1 150 | 1 630 | 2 100 | — |
| АД31т 6×100 | 600 | 1 425 | 1 935 | 2 500 | — |
| АД31т 8×20 | 160 | 380 | — | — | — |
| АД31т 8×30 | 240 | 540 | — | — | — |
| АД31т 8×40 | 320 | 700 | — | — | — |
| АД31т 8×50 | 400 | 865 | 1 400 | — | — |
| АД31т 8×60 | 480 | 1 025 | 1 680 | 2 180 | — |
| АД31т 8×80 | 640 | 1 320 | 2 040 | 2 620 | — |
| АД31т 8×100 | 800 | 1 625 | 2 390 | 3 050 | — |
| АД31т 8×120 | 960 | 1 900 | 2 650 | 3 380 | — |
| АД31т 10×20 | 200 | 440 | — | — | — |
| АД31т 10×30 | 300 | 620 | — | — | — |
| АД31т 10×40 | 400 | 825 | 1 320 | — | — |
| АД31т 10×50 | 500 | 980 | 1 615 | 1 960 | — |
| АД31т 10×60 | 600 | 1 155 | 2 010 | 2 650 | — |
| АД31т 10×80 | 800 | 1 480 | 2 410 | 3 100 | — |
| АД31т 10×100 | 1000 | 1 820 | 2 860 | 3 650 | 4 150 |
| АД31т 10×120 | 1200 | 2 070 | 3 200 | 4 100 | 4 650 |
| АД31т 10×160 | 1600 | 2 950 | 4 625 | 5 400 | 5 225 |
| АД31т 12×120 | 1440 | 2 470 | 3 925 | 4 645 | 4 935 |
Стандартты қатты оқшауланған шиналар (алюминий ШАТИ, 1 кВ класы)
| Белгіленуі | Қимасы, мм² | Қалыңдығы × Ені, мм | Ұзындығы, мм |
|---|---|---|---|
| ШАТИ 10×20 | 200 | 10 × 20 | 4000 |
| ШАТИ 10×25 | 250 | 10 × 25 | 4000 |
| ШАТИ 10×30 | 300 | 10 × 30 | 4000 |
| ШАТИ 10×40 | 400 | 10 × 40 | 4000 |
| ШАТИ 10×50 | 500 | 10 × 50 | 4000 |
| ШАТИ 10×60 | 600 | 10 × 60 | 4000 |
| ШАТИ 10×80 | 800 | 10 × 80 | 4000 |
| ШАТИ 10×100 | 1000 | 10 × 100 | 4000 |
| ШАТИ 10×120 | 1200 | 10 × 120 | 4000 |
| ШАТИ 10×160 | 1600 | 10 × 160 | 4000 |
| ШАТИ 12×100 | 1200 | 12 × 100 | 4000 |
| ШАТИ 12×120 | 1440 | 12 × 120 | 4000 |
Негізгі параметрлерді салыстыру
Мыс және алюминий қуат шиналарының негізгі физикалық және электрлік сипаттамалары (мәндер нақты орындалуына байланысты және бұйым паспорты бойынша нақтылануы мүмкін).
| Параметр | Мыс шиналары (ШМТ, ШММ) | Алюминий шиналары (АД0, АД31) |
|---|---|---|
| Материал | Cu-ETP (M1), мыстың массалық үлесі ≥ 99,9 % | АД0, АД31, А5, А6, А7 маркалы алюминий |
| Меншікті эл. кедергісі | ≤ 0,01724 мкОм·м | АД0 ≤ 0,029; АД31 0,0325–0,0350 мкОм·м |
| Қималар диапазоны | 159–1498 мм² (стандарт), 300×30 мм дейін | 30–25 800 мм², 500×20 мм дейін |
| Ұзақ мерзімді рұқсат етілген ток | 210–2950 А (120×10 мм), үлкен қалыңдықта жоғары | 165–3200 А (қимаға байланысты) |
| Температуралық ұлғаю | КША немесе икемді қондырмалармен компенсацияланады | Компенсаторларды қажет етеді; КША сериялық түрде жасалады |
| Изоляция | Опционалды ПВХ 1/10 кВ, эмаль | Опционалды ПВХ 1/10 кВ, эмаль |
| Коррозияға төзімділік | Жоғары (әсіресе қалайылаумен) | Жоғары, бірақ ашық ауада тотығумен шектеледі |
| Қолдану | Жоғарылатылған талаптар, жауапты тораптар | Жаппай жабдық, стационарлық РҚ |
Конструкторлық құжаттама бойынша жеке дайындау
Тапсырыс берушінің сызбалары бірнеше жұмыс күні ішінде өңделеді. Қырға бүгу, аргонмен дәнекерлеу, маркировка жағу, «дөңгелектен» монтаждауға арналған орау мүмкін.
Артықшылықтар
Өзіндік жоғары дәлдіктегі өндіріс пен клиентке бағытталған тәсілдің үйлесімі, электрэнергетика және машина жасау кәсіпорындарына жеткізу тәжірибесімен расталған.
ЧПУ бар жоғары дәлдіктегі кешен
Бағдарлама бойынша шиналарды тесу, кесу, бүгу, қателіктерді барынша азайту. Жабдық аттестацияланған персоналмен қызмет көрсетіледі.
Қалайылау және дәнекерлеу
Байланыс аймақтарын гальваникалық қалайылау посттары Sn-Bi 6–12 мкм, алюминий және мыс шиналарды аргонмен дәнекерлеу, түзету слесарлық учаскесі.
Бақылау және жеткізу
Паспорт бойынша геометрияны, электрлік параметрлерді тексеру. РФ-тің кез келген нүктесіне жөнелту, тасымалдау талаптарына сәйкес орау.
Жобалаушыға қосымша
Қырға бүгу
Шинаны қабырғасының жазықтығында иілістермен, соның ішінде өзекті дайындамаларды өндіру. Шкафтағы кедергілерді дәл айналып өтуге мүмкіндік береді.
Маркалау
КҚ бойынша әріп-сандық және түсті белгілерді қою, соның ішінде термобүйу астына.
Байланыспайтын беттерді эмальдау
Қосымша қорғаныс және фазалық маркалау үшін байланысқа қатыспайтын шина бөліктерін электроизоляциялық эмальдармен бояу.
Дәнекерленген тораптар
Мыс және алюминий бөліктерін аргонды дәнекерлеу, сызба бойынша бөлшектенбейтін құрастырмаларды жасау.
Иілгіш қосылғыштар және компенсаторлар
Температуралық ұлғаюды өтеу үшін иілгіш мыс қосылыстарға және шиналық алюминий компенсаторларға (ША-ға) ауысу.
Қаптама және логистика
Әрбір партия паспортпен қоса жүреді, механикалық зақымданудан қорғайтын фанера немесе ағаштан жасалған тасымалдау орамасына оралады.
METAENERGY номенклатурасындағы орны
Қуатты шиналар — НКУ және қосалқы станциялардағы негізгі қосылыстырушы элемент. Басқа токөткізгіш жүйелермен бірге аяқталған токтарату желісін құрайды.
Қимасы
30–25 800 мм²
Миниатюралық жерге тұйықтау шиналарынан бастап басты тарату қалқанының қуатты жиынтық жолақтарына дейін.
Ұзақ уақыт рұқсат етілген ток
165–3 200 А
Қима мен материалды таңдау арқылы қамтамасыз етіледі; иілгіш шиналар эквивалентті ток жүктемесіне ие.
Оқшауланған шиналардың кернеу класы
1 кВ және 10 кВ
Жобаға сәйкес оқшаулау қалыңдығын және ПВХ-пластикат түсін таңдау.
