Güc şinləri mis və alüminium
Paylama qurğuları və yarımstansiyalar üçün cərəyan aparan elementlər
Əsas xüsusiyyətlər
Mis və alüminium
Cu-ETP (M1) misdən və AD0, AD31 alüminium ərintilərindən şinlər. Bərk, yumşaq vəziyyət, sifariş üzrə qalay örtüyü.
KD üzrə istehsal
Sifarişçinin çertyojuna görə əyilmə, qaynaq, mürəkkəb konfiqurasiyalar. Kəsiklər və uzunluqlar — kataloq və layihə üzrə.
Layihə üzrə
30-dan 25 800 mm²-ə qədər kəsiklər, 165-dən 3 200 A-ə qədər cərəyanlar. 10 m-ə qədər uzunluq. Çertyojlar istənilən KD formatında qəbul edilir.
Güc şinləri harada və necə tətbiq olunur
Güc şinləri — generatorları, transformatorları, açarları, ayırıcıları, paylayıcı panelləri və digər avadanlıqları birləşdirən elektrik qurğularının cərəyan keçirici hissələridir. Sənaye müəssisələrində, energetikada, dəmir yolu nəqliyyatında, ventilyasiya, su təchizatı və kondisioner sistemlərində istifadə olunur.
Tipik düz şinlər
- Düz parçalar və en üzrə sadə əyilmə ilə məhdudlaşır
- Standart ölçülər, cədvəllər üzrə uzun seçim
METAENERGY həlli
- Qıraq üzrə əyilmə, qaynaq, çoxradiuslu keçidlər — çertyoj üzrə istənilən konfiqurasiya
- KD və ya texniki tapşırığa görə fərdi istehsal, operativ təchizat
Konstruktiv bölgü
Yığma şinlər — paylayıcı şinlərin və giriş/çıxış bloklarının qoşulduğu şinlər.
Güc şinləri (elektrik qidalanması şinləri) — güc blokları daxilində və güclü çevirici qurğular arasında enerji ötürür.
Torpaqlanma şinləri (GZŞ) — işçi sıfır, mühafizə keçiriciləri və xarici torpaqlanmaları birləşdirən deşiklənmiş mis lövhə.
DIN-reykaya şinlər — şitlərdə kommutasiya dövrələri üçün sıfır şinlər.
Materiallar və xüsusi icralar
ŞMM, ŞMT, ŞMTV markalarında mis şinlər (GOST 434 üzrə). Cu ≥ 99,9% tərkibli Cu-ETP (M1) mis. Xüsusi müqavimət ≤ 0,01724 mkOm·m.
AD0, AD31 markalarında alüminium şinlər (GOST 11069 və GOST 15176 üzrə). 0,029 mkOm·m-ə qədər xüsusi müqavimət, az çəki və korroziyaya davamlılıq.
Qalaylı səthlər: kontakt zonaları üçün 6–12 mkm Sn-Bi qalvanik örtük. Əlavə olaraq — qeyri-kontakt səthlərin elektrik izolyasiya emalları ilə izolyasiyası.
Aşağıda kataloq və fərdi layihələr üzrə sifariş üçün əlçatan əsas güc şinləri seriyaları təqdim olunur.
Məhsullar
Bütün növ güc şinlərini istehsal edirik — cərəyan keçirici lövhələrdən izolyasiyalı yığmalara qədər. Örtüklər, izolyasiya və konfiqurasiya texniki tapşırıqla müəyyən edilir. Mis şinlərin geniş yayılmış kəsikləri və cərəyanı — aşağıdakı cədvəldə; tam M1t / AD31t sırası — "Cərəyan və ölçü tipləri" blokunda.
Seriyalar 1 kV və 10 kV gərginlik siniflərinin mis izolyasiyasız şinlərini, alüminium şinləri və izolyasiyalı şinləri (bərk və çevik) əhatə edir.
ŞMM, ŞMT, ŞMTV

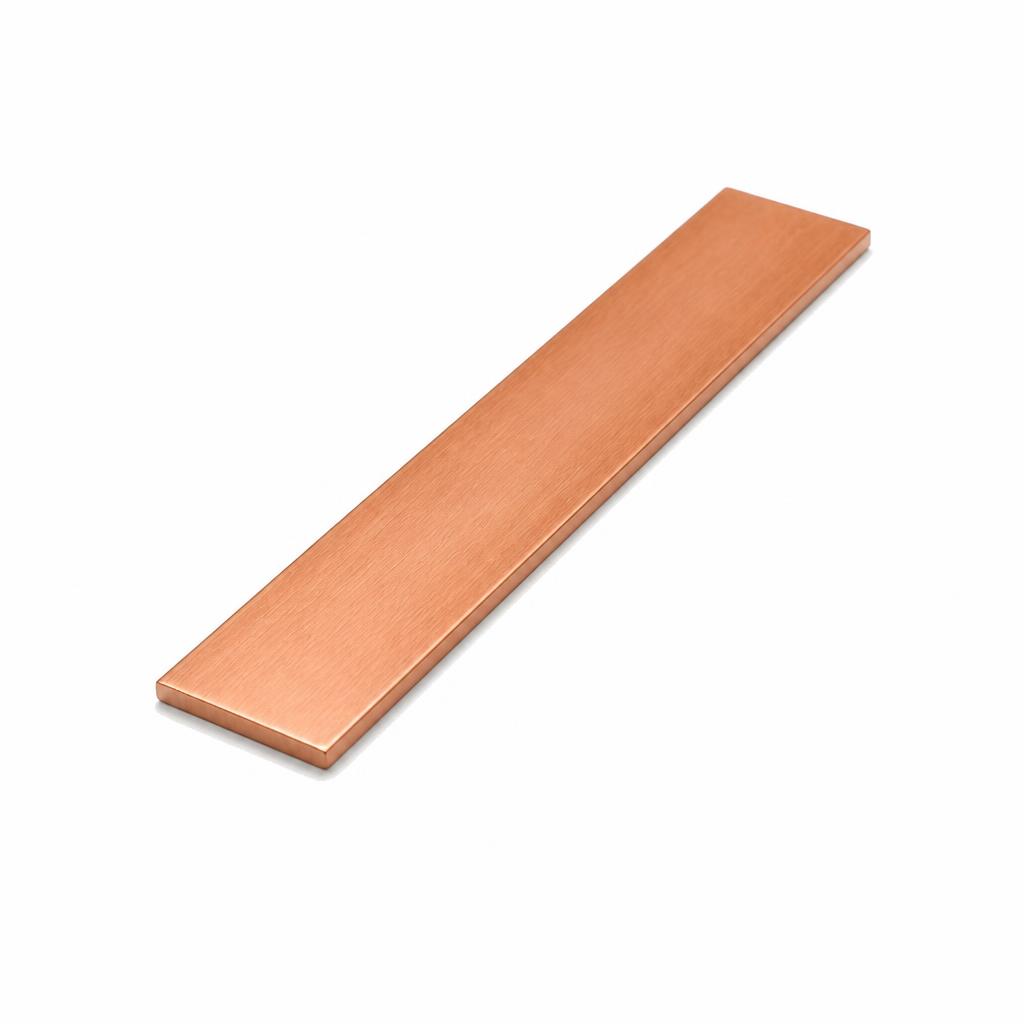

Mis güc şinləri
GOST 434 üzrə ŞMM (yumşaq), ŞMT (bərk), ŞMTV (oksigensiz misdən bərk) markalarında mis şinlər. Keçiriciliyə, mexaniki möhkəmliyə və kontakt davamlılığına artan tələblər olduqda tətbiq olunur.
- 210-dan 2 950 A-ə qədər yol verilən cərəyanlar (120×10 mm şin üçün, daha çox qalınlıqda — daha yüksək)
- 159-dan 1 498 mm²-ə qədər kəsiklər, 16–300 mm en, 4–30 mm qalınlıq
- Bərk və ya yumşaq vəziyyətdə təchiz edilir, əlavə olaraq qalaylı kontakt səthləri (Sn-Bi 6–12 mkm)
Layihələndirici üçün: qıraq üzrə əyilmə, arqon qaynağı, markalanma, qeyri-kontakt səthlərin elektrik izolyasiya emalları ilə rənglənməsi mümkündür. Uzunluq — 2-dən 6 m-ə qədər, çəngəl çəkisi 150 kq-a qədər.
AD0, AD31

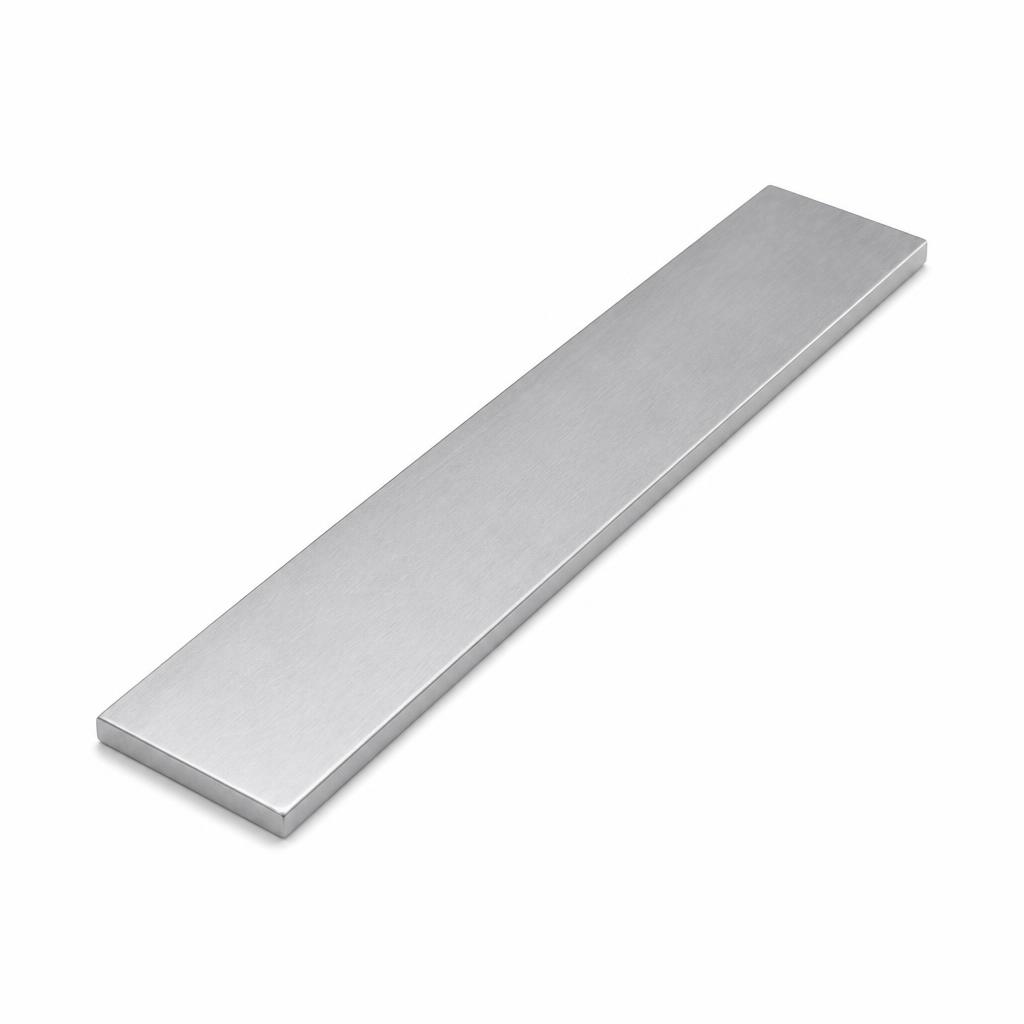

Alüminium güc şinləri
AD0, AD31 ərintilərindən alüminium şinlər (GOST 11069, GOST 15176). Az çəki, korroziyaya davamlılıq və qənaətlilik xüsusiyyətlərinə malikdir.
- 165-dən 3 200 A-ə qədər yol verilən cərəyanlar (kəsikdən asılıdır)
- 30-dan 25 800 mm²-ə qədər kəsiklər, 3–20 mm qalınlıq diapazonu, 6–500 mm en
- Sabit cərəyana xüsusi müqavimət: AD0 ≤ 0,029 mkOm·m, AD31 0,0325–0,0350 mkOm·m
Məhdudiyyətlər: kövrəkliyə görə hərəkətli hissələri və vibrasiya edən gövdəsi olan maşınlarda tətbiq edilmir. Uzunluq kəsiyə görə 3-dən 10 m-ə qədər qatlanan ölçülərdə olur.
ŞMTİ, ŞATİ, ŞMGI

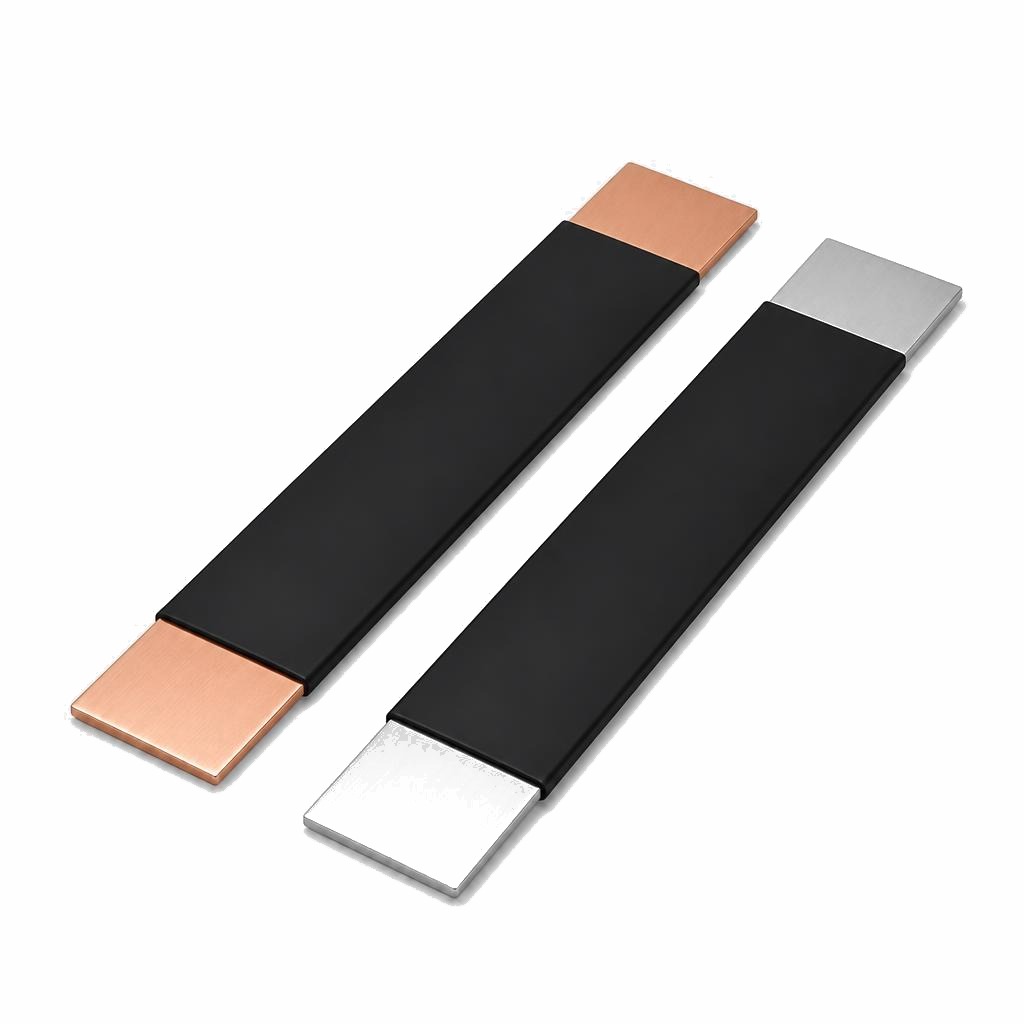

İzolyasiyalı güc şinləri
Monolit PVC izolyasiyada sərt (ŞMTİ mis, ŞATİ alüminium) və çevik (ŞMGI mis) şinlər. Gərginlik sinifləri 1 kV və 10 kV.
- 1 kV izolyasiya: qara PVC, qalınlıq 2±0,2 mm, sınaq gərginliyi 2,2 kV
- 10 kV izolyasiya: terrakota PVC, qalınlıq 4±0,2 mm, sınaq gərginliyi 42 kV
- Çevik şinlər (ŞMGI) — qarşılıqlı bərkidilmə olmadan sərbəst yerləşdirilmiş mis lövhələr paketi; vibrasiyalara və hərəkətli birləşmələrə tab gətirir
TU 3449-001-97798631-2009 (ŞMGI) və TU 3439-008-97798631-2013 (ŞMTİ, ŞATİ) üzrə istehsal olunur. Standart uzunluq — 4 000 mm. Sorğu əsasında əlavə markalanma tətbiq edilir.
M1t / ŞMTL mis şinin geniş yayılmış kəsikləri. "50×4" sorğularında adətən 4×50 mm ölçüsü (kataloqda qalınlıq × en) nəzərdə tutulur.
| Marka / ölçü | Kəsik, mm² | 1 şin, A | 2 şin, A | 3 şin, A | 4 şin, A |
|---|---|---|---|---|---|
| M1t 4×50 | 200 | 760 | 1 110 | — | — |
| M1t 5×50 | 250 | 860 | 1 185 | — | — |
| M1t 6×50 | 300 | 955 | 1 410 | 1 805 | — |
| M1t 6×80 | 480 | 1 485 | 2 170 | 2 745 | — |
| M1t 8×50 | 400 | 1 110 | 1 675 | 2 175 | — |
| M1t 8×80 | 640 | 1 690 | 2 620 | 3 370 | — |
| M1t 10×50 | 500 | 1 265 | 1 930 | 2 530 | — |
| M1t 10×80 | 800 | 1 900 | 3 100 | 3 990 | — |
| M1t 10×100 | 1000 | 2 310 | 3 610 | 4 650 | 5 300 |
| M1t 10×120 | 1200 | 2 650 | 4 100 | 5 200 | 5 900 |
| M1t 10×160 | 1600 | 3 810 | 5 545 | 6 980 | 8 080 |
| M1t 12×120 | 1440 | 3 185 | 4 705 | 6 000 | 6 930 |
İcazə verilən cərəyan və tipoölçülər
Mis şinlərin M1t / ŞMTL və alüminium AD31t şinlərin icazə verilən uzunmüddətli cərəyanı — METAENERGY ümumi məhsul kataloqundan. Aşağıda — kəsiklərin tam sırası (1–4 şin) və izolyasiyalı ŞATİ tipoölçüləri.
Bu cədvəllərdə dərc olunan icazə verilən uzunmüddətli cərəyan dəyərləri tanışlıq xarakteri daşıyır. Mənbə — METAENERGY məhsul kataloqu. Yekun kəsik və şinlərin yerləşdirilməsi qalxan konstruktoru tərəfindən təsdiqlənir.
Mis sərt şin M1t / ŞMTL — icazə verilən uzunmüddətli cərəyan (1–4 şin)
| Marka / ölçü | Kəsik, mm² | 1 şin, A | 2 şin, A | 3 şin, A | 4 şin, A |
|---|---|---|---|---|---|
| M1t 2×20 | 40 | 220 | — | — | — |
| M1t 2×25 | 50 | 265 | — | — | — |
| M1t 3×15 | 45 | 210 | — | — | — |
| M1t 3×20 | 60 | 275 | — | — | — |
| M1t 3×25 | 75 | 340 | — | — | — |
| M1t 3×30 | 90 | 400 | — | — | — |
| M1t 3×40 | 120 | 525 | — | — | — |
| M1t 3×50 | 150 | 650 | — | — | — |
| M1t 4×20 | 80 | 320 | — | — | — |
| M1t 4×25 | 100 | 395 | — | — | — |
| M1t 4×30 | 120 | 475 | — | — | — |
| M1t 4×40 | 160 | 625 | 905 | — | — |
| M1t 4×50 | 200 | 760 | 1 110 | — | — |
| M1t 4×60 | 240 | 905 | 1 320 | — | — |
| M1t 5×20 | 100 | 345 | — | — | — |
| M1t 5×25 | 125 | 430 | — | — | — |
| M1t 5×30 | 150 | 530 | 800 | — | — |
| M1t 5×40 | 200 | 700 | 1 030 | — | — |
| M1t 5×50 | 250 | 860 | 1 185 | — | — |
| M1t 5×60 | 300 | 1 020 | 1 495 | 1 895 | — |
| M1t 5×80 | 400 | 1 345 | 1 960 | 2 465 | — |
| M1t 5×100 | 500 | 1 675 | 2 425 | 3 035 | — |
| M1t 6×20 | 120 | 375 | — | — | — |
| M1t 6×25 | 150 | 470 | — | — | — |
| M1t 6×30 | 180 | 590 | 900 | 1 175 | — |
| M1t 6×40 | 240 | 765 | 1 155 | 1 490 | — |
| M1t 6×50 | 300 | 955 | 1 410 | 1 805 | — |
| M1t 6×60 | 360 | 1 125 | 1 660 | 2 120 | — |
| M1t 6×80 | 480 | 1 485 | 2 170 | 2 745 | — |
| M1t 6×100 | 600 | 1 840 | 2 680 | 3 365 | — |
| M1t 8×20 | 160 | 410 | — | — | — |
| M1t 8×30 | 240 | 695 | 1 080 | 1 435 | — |
| M1t 8×40 | 320 | 905 | 1 380 | 1 805 | — |
| M1t 8×50 | 400 | 1 110 | 1 675 | 2 175 | — |
| M1t 8×60 | 480 | 1 320 | 1 970 | 2 540 | — |
| M1t 8×80 | 640 | 1 690 | 2 620 | 3 370 | — |
| M1t 8×100 | 800 | 2 080 | 3 060 | 3 930 | — |
| M1t 8×120 | 960 | 2 400 | 3 400 | 4 340 | — |
| M1t 10×20 | 200 | 565 | 920 | 1 260 | — |
| M1t 10×30 | 300 | 800 | 1 265 | 1 695 | — |
| M1t 10×40 | 400 | 1 030 | 1 600 | 2 115 | — |
| M1t 10×50 | 500 | 1 265 | 1 930 | 2 530 | — |
| M1t 10×60 | 600 | 1 475 | 2 560 | 3 300 | — |
| M1t 10×80 | 800 | 1 900 | 3 100 | 3 990 | — |
| M1t 10×100 | 1000 | 2 310 | 3 610 | 4 650 | 5 300 |
| M1t 10×120 | 1200 | 2 650 | 4 100 | 5 200 | 5 900 |
| M1t 10×160 | 1600 | 3 810 | 5 545 | 6 980 | 8 080 |
| M1t 12,5×60 | 750 | 1 700 | 2 605 | 3 420 | — |
| M1t 12,5×100 | 1250 | 2 740 | 4 080 | 5 245 | 5 870 |
| M1t 12×120 | 1440 | 3 185 | 4 705 | 6 000 | 6 930 |
| M1t 12×40 | 480 | 1 285 | 1 865 | 2 470 | — |
| M1t 12×100 | 1200 | 2 680 | 3 985 | 5 115 | 5 790 |
Alüminium şin bərk AD31t — icazə verilən uzunmüddətli cərəyan (1–4 şin)
| Marka / ölçü | Kəsik, mm² | 1 şin, A | 2 şin, A | 3 şin, A | 4 şin, A |
|---|---|---|---|---|---|
| AD31t 3×20 | 60 | 215 | — | — | — |
| AD31t 3×25 | 75 | 265 | — | — | — |
| AD31t 3×30 | 90 | 310 | — | — | — |
| AD31t 3×40 | 120 | 365 | — | — | — |
| AD31t 3×50 | 150 | 505 | — | — | — |
| AD31t 4×20 | 80 | 250 | — | — | — |
| AD31t 4×25 | 100 | 305 | — | — | — |
| AD31t 4×30 | 120 | 360 | — | — | — |
| AD31t 4×40 | 160 | 480 | — | — | — |
| AD31t 4×50 | 200 | 590 | 930 | — | — |
| AD31t 4×60 | 240 | 700 | 1 100 | — | — |
| AD31t 5×20 | 100 | 285 | — | — | — |
| AD31t 5×25 | 125 | 345 | — | — | — |
| AD31t 5×30 | 150 | 410 | — | — | — |
| AD31t 5×40 | 200 | 540 | — | — | — |
| AD31t 5×50 | 250 | 665 | 1 060 | — | — |
| AD31t 5×60 | 300 | 790 | 1 250 | — | — |
| AD31t 5×80 | 400 | 1 045 | 1 635 | 1 910 | — |
| AD31t 5×100 | 500 | 1 295 | 2 020 | 2 350 | — |
| AD31t 6×20 | 120 | 320 | — | — | — |
| AD31t 6×25 | 150 | 390 | — | — | — |
| AD31t 6×30 | 180 | 455 | — | — | — |
| AD31t 6×40 | 240 | 595 | — | — | — |
| AD31t 6×50 | 300 | 740 | 1 175 | — | — |
| AD31t 6×60 | 360 | 870 | 1 350 | 1 720 | — |
| AD31t 6×80 | 480 | 1 150 | 1 630 | 2 100 | — |
| AD31t 6×100 | 600 | 1 425 | 1 935 | 2 500 | — |
| AD31t 8×20 | 160 | 380 | — | — | — |
| AD31t 8×30 | 240 | 540 | — | — | — |
| AD31t 8×40 | 320 | 700 | — | — | — |
| AD31t 8×50 | 400 | 865 | 1 400 | — | — |
| AD31t 8×60 | 480 | 1 025 | 1 680 | 2 180 | — |
| AD31t 8×80 | 640 | 1 320 | 2 040 | 2 620 | — |
| AD31t 8×100 | 800 | 1 625 | 2 390 | 3 050 | — |
| AD31t 8×120 | 960 | 1 900 | 2 650 | 3 380 | — |
| AD31t 10×20 | 200 | 440 | — | — | — |
| AD31t 10×30 | 300 | 620 | — | — | — |
| AD31t 10×40 | 400 | 825 | 1 320 | — | — |
| AD31t 10×50 | 500 | 980 | 1 615 | 1 960 | — |
| AD31t 10×60 | 600 | 1 155 | 2 010 | 2 650 | — |
| AD31t 10×80 | 800 | 1 480 | 2 410 | 3 100 | — |
| AD31t 10×100 | 1000 | 1 820 | 2 860 | 3 650 | 4 150 |
| AD31t 10×120 | 1200 | 2 070 | 3 200 | 4 100 | 4 650 |
| AD31t 10×160 | 1600 | 2 950 | 4 625 | 5 400 | 5 225 |
| AD31t 12×120 | 1440 | 2 470 | 3 925 | 4 645 | 4 935 |
Standart bərk izolyasiya edilmiş şinlər (alüminium ŞATI, 1 kV sinfi)
| İşarələmə | Kəsik, mm² | Qalınlıq × En, mm | Uzunluq, mm |
|---|---|---|---|
| ŞATI 10×20 | 200 | 10 × 20 | 4000 |
| ŞATI 10×25 | 250 | 10 × 25 | 4000 |
| ŞATI 10×30 | 300 | 10 × 30 | 4000 |
| ŞATI 10×40 | 400 | 10 × 40 | 4000 |
| ŞATİ 10×50 | 500 | 10 × 50 | 4000 |
| ŞATİ 10×60 | 600 | 10 × 60 | 4000 |
| ŞATİ 10×80 | 800 | 10 × 80 | 4000 |
| ŞATİ 10×100 | 1000 | 10 × 100 | 4000 |
| ŞATİ 10×120 | 1200 | 10 × 120 | 4000 |
| ŞATİ 10×160 | 1600 | 10 × 160 | 4000 |
| ŞATİ 12×100 | 1200 | 12 × 100 | 4000 |
| ŞATİ 12×120 | 1440 | 12 × 120 | 4000 |
Əsas parametrlərin müqayisəsi
Mis və alüminium güc şinlərinin əsas fiziki və elektrik xüsusiyyətləri (qiymətlər konkret icra növündən asılıdır və məhsul pasportu üzrə dəqiqləşdirilə bilər).
| Parametr | Mis şinlər (ŞMT, ŞMM) | Alüminium şinlər (AD0, AD31) |
|---|---|---|
| Material | Cu-ETP (M1), Cu kütlə payı ≥ 99,9 % | AD0, AD31, A5, A6, A7 markalı alüminium |
| Xüsusi elektrik müqaviməti | ≤ 0,01724 mkOm·m | AD0 ≤ 0,029; AD31 0,0325–0,0350 mkOm·m |
| Kəsik diapazonu | 159–1498 mm² (standart), 300×30 mm-ə qədər | 30–25 800 mm², 500×20 mm-ə qədər |
| Uzunmüddətli yol verilən cərəyan | 210–2950 A (120×10 mm), daha böyük qalınlıqda daha yüksək | 165–3200 A (kəsikdən asılı olaraq) |
| Temperatur genişlənmələri | KŞA və ya çevik əlavələrlə kompensasiya olunur | Kompensatorlar tələb edir; KŞA seriya üsulu ilə istehsal olunur |
| İzolyasiya | Opsional PVC 1/10 kV, emal | Opsional PVC 1/10 kV, emal |
| Korroziyaya davamlılıq | Yüksək (xüsusilə qalay örtüyü ilə) | Yüksək, lakin açıq havada oksidləşmə ilə məhdudlaşır |
| Tətbiq | Yüksək tələblər, məsul qovşaqlar | Kütləvi avadanlıq, stasionar paylanma qurğuları |
Konstruktor sənədlərinə əsasən fərdi istehsal
Sifarişçinin çertyojları bir neçə iş günü ərzində işlənir. Kənar üzərində əyilmə, arqonla qaynaq, markalanmanın tətbiqi, "təkərlərdən" montaj üçün qablaşdırma mümkündür.
Üstünlüklər
Öz yüksək dəqiqlikli istehsalının və müştəri yönümlü yanaşmanın birləşməsi, elektroenergetika və maşınqayırma müəssisələrinə təchizat təcrübəsi ilə təsdiq edilmişdir.
CNC ilə yüksək dəqiqlikli kompleks
Şinlərin proqram üzrə deşilməsi, kəsilməsi, əyilməsi, xətaların minimuma endirilməsi. Avadanlıq attestasiyalı personal tərəfindən xidmət edilir.
Qalaylama və qaynaq
Kontakt zonalarının qalvanik qalayla örtülməsi postları Sn-Bi 6–12 mkm, alüminium və mis şinlərin arqon qaynağı, tamamlama dülgərlıq sahəsi.
Nəzarət və çatdırılma
Geometriyanın, pasport üzrə elektrik parametrlərinin yoxlanılması. Rusiyanın istənilən nöqtəsinə göndərmə, daşınma tələbləri altında qablaşdırma.
Layihələndirici üçün əlavə
Kənar üzərində əyilmə
Kənar müstəvisində əyilmələri olan şinin istehsalı, o cümlədən çubuq emalları. Şkafda maneələri dəqiq ətraflı keçməyə imkan verir.
Markalanma
Konstruktor sənədlərinə uyğun hərf-rəqəm və rəng nişanlarının tətbiqi, o cümlədən termobüzülmə altında.
Kontakt olmayan səthlərin emallanması
Kontaktda iştirak etməyən şin hissələrinin əlavə mühafizə və faza markalanması üçün elektroizolyasiya emalları ilə rənglənməsi.
Qaynaq düyünləri
Mis və alüminium hissələrin arqon qaynağı, çertyoj üzrə ayrılmaz yığımların hazırlanması.
Çevik daxilolmalar və kompensatorlar
Temperatur genişlənmələrinin kompensasiyası üçün çevik mis birləşmələrə və alüminium şin kompensatorlarına (KŞA) keçid.
Qablaşdırma və logistika
Hər partiya pasportla müşayiət olunur, mexaniki zədələrdən qoruyan faner və ya ağacdan daşıma qabına qablaşdırılır.
METAENERGY nomenklaturasında yeri
Güc şinləri NKU və yarımstansiyalar daxilində əsas birləşdirici elementdir. Digər cərəyan ötürücü sistemlərlə birlikdə tam cərəyan paylama şəbəkəsi əmələ gətirir.
Kəsik
30–25 800 mm²
Miniatür torpaq şinlərindən əsas paylayıcı qalxanların güclü yığma zolaqlarına qədər.
Uzunmüddətli yol verilən cərəyan
165–3 200 A
Kəsik və materialın seçilməsi ilə təmin edilir; çevik şinlər ekvivalent cərəyan yükünə malikdir.
İzolyasiya edilmiş şinlərin gərginlik sinfi
1 kV və 10 kV
Layihəyə uyğun olaraq izolyasiya qalınlığının və PVC-plastikatın rənginin seçilməsi.
