Жобаға толық бейімделу
Жеке өлшемдер, сызбалар немесе сауалнама парақтары бойынша жасау. Геометрия монтаж жағдайларына дәл сәйкес келеді.
Иілгіш шиналар ШМП және компенсаторлар КШМ, КША
Монтаж жағдайларына сәйкес геометрия, сызбалар бойынша жасау
Негізгі ерекшеліктер
Діріл мен деформацияларды жою
Иілгіш құрылым трансформаторлардың дірілін жұтады және шинаөткізгіштердің температуралық ұлғаюын өтейді.
Жоғары электр өткізгіштік
ШМП және КШМ-де Cu 99,9% құрамды М1 мысы; КША-да электротехникалық алюминий. Контактілердегі минималды шығындар.
Ыңғайлы монтаж және қызмет көрсету
Өрілген шиналар өстердің сәйкессіздігін жояды, компенсаторлар тұрақты контакт алаңдарын береді. НКУ жинау уақытын қысқарту.
Электрмен жабдықтау жүйелеріндегі иілгіш қосылымдар
Трансформаторды шинаөткізгішпен немесе ГРЩ-мен қатаң қосу дірілдер мен жылулық ұлғаюлардан апаттар қаупін туғызады. Иілгіш элементтер — өрілген ШМП шиналары, КШМ мыс компенсаторлары және КША алюминий компенсаторлары — осы міндеттерді шешіп, сенімді контактіні және жинаудың ұзақ қызмет ету мерзімін қамтамасыз етеді.
Типтік қатаң шешімдер
- Қатаң мыс немесе алюминий шинасы — дірілдер мен термиялық кернеулерді контактілерге береді.
- Кабельді перемычкалар — қосымша бекіткіш қажет етеді, шектеулі кеңістікте еңбекті көп қажет етеді.
METAENERGY шешімі
- ШМП — пресспен бекітілген алаңдары бар өрілген мыс шинасы, иілуге және бұралуға жұмыс істейді, дірілдерді өшіреді.
- КШМ және КША компенсаторлары — монолитті контакт аймақтары (диффузиялық немесе аргонды дәнекерлеу), жылулық деформацияларды өтейді, қысу күшінің тұрақтылығын сақтайды.
Иілгіш шиналар мен компенсаторлар қайда және неліктен қолданылады
Негізгі қосылым түйіндері — трансформаторлар, магистральдық шинаөткізгіш, басты тарату қалқандары. Мұнда механикалық кернеулердің берілуін болдырмау және токөткізгіш бөліктердің жылулық ұлғаюын өтеу маңызды.
Шығыстардың біртектілігінің сәйкес келмеуінде, тар жағдайларда немесе монтаж жазықтықтарының сәйкес келмеуінде өрілген шина ШМП күрделі өтпелі конструкцияларсыз қосылымды орындауға мүмкіндік береді. КШМ және КША компенсаторлары температуралық циклдер сызықтық ығысуларды тудыратын шинаөткізгіш трассаларда алмастырылмайды.
Төменде төмен вольтты және орта вольтты жүйелердегі иілгіш токөткізудің барлық спектрін қамтитын үш бұйым тобы ұсынылған.
Өнімдер
Әрбір серия техникалық шарттар бойынша жасалады және тапсырыс берушінің сызбалары бойынша изоляциямен, қалайылаумен және әртүрлі конфигурацияларда жеткізілуі мүмкін.
ШМП — мыс өрілген шина (изоляциясыз және 1 кВ дейін ПВХ-изоляцияда). КШМ — пластиналардың диффузиялық дәнекерленуімен мыс компенсаторы. КША — аргонды дәнекерлеумен алюминий компенсаторы.
82 сериясы (ШМП/ШМПИ)

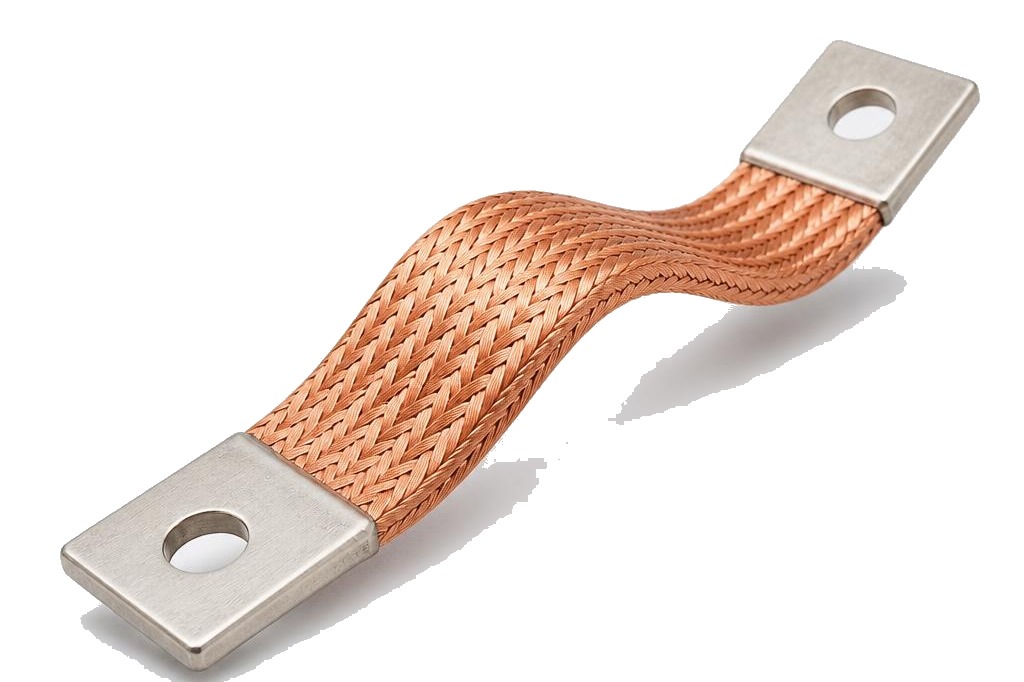

Шина мыс өрілген ШМП (ШМПИ)
Қалайыланған мыс өткізгіштерден 0,2 мм қалыңдықта өрілген, опрессірленген байланыс алаңдарымен біртұтас орамға өрілген иілгіш байланыс. Әртүрлі жазықтықтарда, соның ішінде остердің сәйкес келмеуінде трансформаторлар мен шинаөткізгіштерді қосу үшін.
- Жоғары иілгіштік және діріл төзімділік — өзектердің бүлінуінсіз көп рет иілуге және бұралуға мүмкіндік береді.
- Өткізгіш: өрілген сым АМГ-Т, мыс М0б (99,9 % Cu), қалайыланған алаңдар.
- Изоляция қосымша: ПВХ қара, қалыңдығы 2±0,2 мм, сынақ кернеуі 2,2 кВ, диэлектрлік төзімділігі >20 кВ/мм.
- Қимасы 16-дан 1 500 мм² дейін, жайылым ұзындығы 10 000 мм дейін, алаң ені 20–125 мм.
Белгіленуі: ШМП S/P L (алаң_ұзындығы1/алаң_ұзындығы2). Әдепкі бойынша алаңдар престелген; нақты қосылу түріне арналған өтпелі пластиналарды тапсырыс беруге болады.
сериясы 83 (КШМ, КШМИ, КШМл)

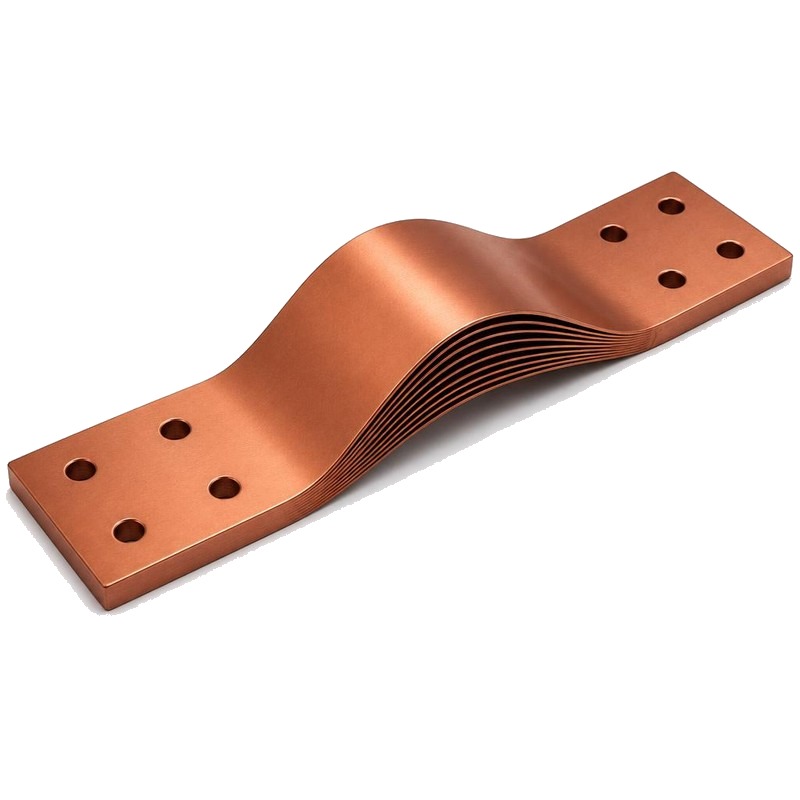

Шиналық мыс компенсаторы КШМ
Диффузиялық дәнекерлеу әдісімен монолитті байланыс аймағына қосылған 0,2 мм қалыңдықтан бастап мыс пластиналар жинағы. Байланыс алаңдарының қатты мысы серпімділікті және қысқыштың тұрақтылығын қамтамасыз етеді.
- Дәнекерсіз және шегелеусіз монолитті алаңдар — пластиналардың молекулалық қосылуы; өтпелі кедергінің төмендеуі.
- Шинаөткізгіш желілерінде серпімді элемент ретінде жұмыс істей отырып, бойлық температуралық деформацияларды өтейді.
- Мыс М1; изоляциямен (И) және қалайыланған алаңдармен (л) дайындау мүмкін.
- Ені 120 мм дейін (тапсырыс бойынша 160 мм дейін), қалыңдығы 10 мм дейін (тапсырыс бойынша 20 мм дейін), каталог бойынша 8 негізгі конфигурация түрі + жеке иілулер.
Артикул схема бойынша құрылады: компенсатор түрі (1–9), қалыңдығы×ені, ұзындығы L, биіктігі h, радиусы r, алаң ұзындықтары. Мысал: КШМ 4 10×120 L500 h65 r40 (120/120).
сериясы 84 (КША, КШАИ, КШАл)

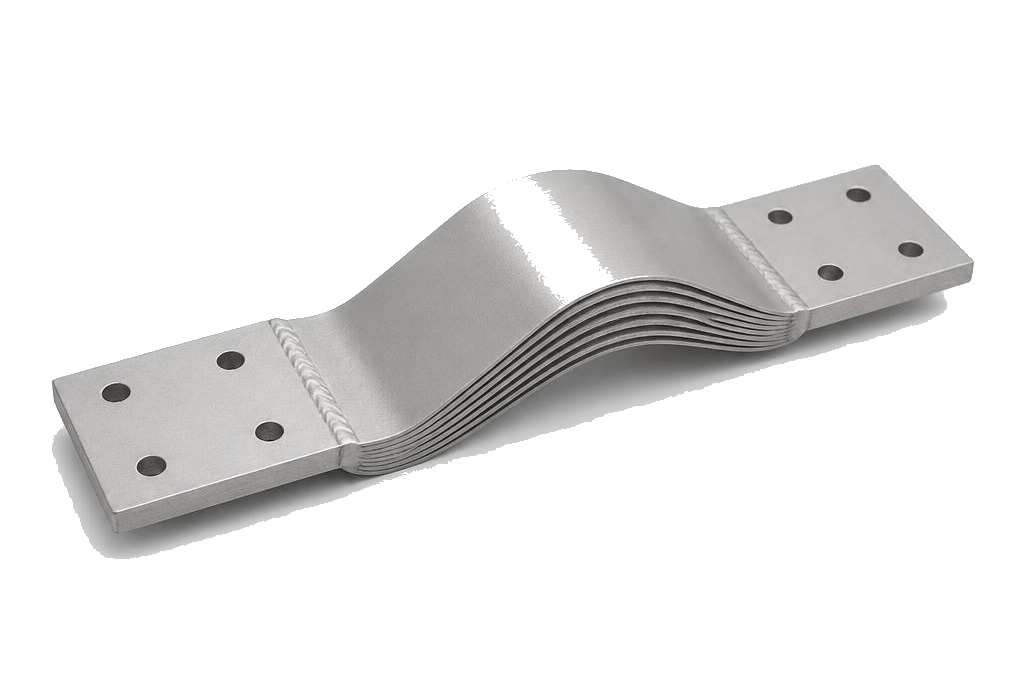

Компенсатор шиналық алюминий КША
0,2 мм қалыңдықтан бастап алюминий пластиналар жиынтығы, алюминий контактілі алаңдарға аргон дәнекерлеуімен дәнекерленген. Алюминий шинаөткізгіш жүйелерінде жылулық ұлғаюды тиімді компенсациялау.
- Пластиналардың негізінде 2 мм алюминий таспа; алюминий шинасынан жасалған алаңдар.
- Аргон дәнекерлеуі өткізгіштікті төмендетпей берік ажырамайтын қосылысты қамтамасыз етеді.
- Трансформаторды шинаөткізгіштің алюминий өткізгіштеріне қосуға және қалқан жабдығындағы шиналық көпірлерге арналған.
- Ені стандартты түрде 120 мм дейін, қалыңдығы 10 мм дейін; сол 8 конфигурация бойынша және тапсырыс берушінің сызбалары бойынша жасалады.
Шартты белгілеу КШМ сияқты: түрі, қимасы, ұзындығы, биіктігі, радиусы және алаңдар. Қажет болған жағдайда контактілі аймақтардың изоляциясы (И) және қалайылауы (л) көрсетіледі.
Типтік өлшемдер және таңдау
Каталог бойынша базалық орындаулар; стандартты емес қималар және өлшемдер жоба бойынша жасалады. КШМ және КША үшін геометрия сауалнама парағымен немесе сызбамен анықталады.
ШМП/ШМПИ негізгі типтік өлшемдері (82 сериясы)
| Белгіленуі | Қимасы, мм² | Байланыс алаңының ені, мм |
|---|---|---|
| ШМП/ШМПИ 25/020 | 25 | 20 |
| ШМП/ШМПИ 50/020 | 50 | 20 |
| ШМП/ШМПИ 50/030 | 50 | 30 |
| ШМП/ШМПИ 75/040 | 75 | 40 |
| ШМП/ШМПИ 100/030 | 100 | 30 |
| ШМП/ШМПИ 100/040 | 100 | 40 |
| ШМП/ШМПИ 150/040 | 150 | 40 |
| ШМП/ШМПИ 150/050 | 150 | 50 |
| ШМП/ШМПИ 200/050 | 200 | 50 |
| ШМП/ШМПИ 250/050 | 250 | 50 |
| ШМП/ШМПИ 300/060 | 300 | 60 |
| ШМП/ШМПИ 400/080 | 400 | 80 |
| ШМП/ШМПИ 500/100 | 500 | 100 |
| ШМП/ШМПИ 600/100 | 600 | 100 |
| ШМП/ШМПИ 800/100 | 800 | 100 |
| ШМП/ШМПИ 1000/100 | 1000 | 100 |
| ШМП/ШМПИ 1200/100 | 1200 | 100 |
| ШМП/ШМПИ 1200/120 | 1200 | 120 |
| ШМП/ШМПИ 1500/125 | 1500 | 125 |
КШМ және КША жалпы номенклатурасы
| Параметр | Мәні |
|---|---|
| Конфигурация түрлері | 1–9 (8 стандартты, қосымша жеке сызба бойынша) |
| Стандартты ені | 120 мм дейін (тапсырыс бойынша 160 мм дейін) |
| Стандартты қалыңдығы | 10 мм дейін (тапсырыс бойынша 20 мм дейін) |
| Ұзындығы L (жазылым) | 90–1000 мм 5 мм қадаммен (2 типі үшін қосымша L2 өлшемі көрсетіледі) |
| Иілу биіктігі h | 15–400 мм 1 мм қадаммен (қажет болған жағдайда, типіне байланысты) |
| Иілу радиусы r | конструктивті түрде анықталады; қажет болған жағдайда белгілеуде көрсетіледі |
| Контактілік алаңдардың ұзындығы | 20–130 мм 5 мм қадаммен (екі алаң: алаң 1 / алаң 2) |
Негізгі параметрлерді салыстыру
ШМП, КШМ және КША арасындағы таңдау материалмен, монтаж кезіндегі қажетті еркіндік дәрежесімен және компенсацияланатын әсерлер түрімен анықталады.
| Параметр | ШМП (мыс өрімді) | КШМ (мыс компенсаторы) | КША (алюминий компенсаторы) |
|---|---|---|---|
| Өткізгіш материалы | Мыс М0б (99,9 % Cu), АМГ-Т сымы | Мыс М1, қалыңдығы 0,2 мм-ден бастап пластиналар | Электротехникалық алюминий, қалыңдығы 2 мм таспа |
| Байланыс аймағын қалыптастыру тәсілі | Қалайыланған мыс гильзасымен престеу | Диффузиялық дәнекерлеу (молекулалық деңгейде монолит) | Алюминий пластиналарын алаңшамен аргонды дәнекерлеу |
| Иілгіштік | Жоғары: бүкіл ұзындығы бойынша иілуге және бұралуға мүмкіндік береді | Серпімді: пішінін сақтай отырып, бойлық және бұрыштық ығысуларды өтейді | Серпімді: алюминий шинаөткізгіш жүйелерінде бойлық және бұрыштық ығысуларды өтейді |
| Жұмыс ортасы | Трансформаторлық қосылымдар, қозғалмалы бөліктер, өстік емес шығулар | Шинаөткізгіш жүйелер, жоғары циклділікпен қыздыру-салқындату | Алюминий шинаөткізгіштер, трансформаторларды алюминий магистральдарына қосу |
| Максималды қиылысу / өлшем | 1 500 мм² дейін | Ені 120 мм дейін (160 мм тапсырыс бойынша), қалыңдығы 20 мм дейін | Ені 120 мм дейін (160 мм тапсырыс бойынша), қалыңдығы 20 мм дейін |
| Изоляция (опция) | ПВХ 2 мм, 1 кВ, қара (ШМПИ) | Изоляциямен орындалуы мүмкін (И) | Изоляциямен орындалуы мүмкін (И) |
| Қалайылау | Өткізгіштер қалайыланған, алаңдар қалайыланған (қалыпты) | Контактілер қалайылануы мүмкін (л) | Контактілер қалайылануы мүмкін (л) |
Сауалнама парақтары мен сызбалар бойынша жұмыс істейміз
Үш серияның барлығы нақты жоба бойынша жасалады. METAENERGY инженерлік тобы сызба немесе толтырылған сауалнама парағы бойынша конфигурацияны таңдауға көмектеседі, монтаж жағдайларына дәл сәйкестікті қамтамасыз етеді.
Артықшылықтар
Ұзақ мерзімділік пен қолданудың ыңғайлылығын қамтамасыз ететін өндірістік және конструктивтік ерекшеліктер.
Геометрия мен жүктемені бақылау
Әрбір партияны геометрия, ток жүктемесі және механикалық беріктік бойынша бақылау. ЧПУ-өңдеу пішіннің қайталанымдылығына кепілдік береді.
Инженерлік қолдау
Жоба өзгерген кезде сызбаларды бейімдеуге көмектесеміз, сауалнама парағы бойынша конфигурацияны таңдаймыз; эскиздер — инженерлік қызметпен келісім бойынша.
Импортқа тәуелсіз жергілікті жеткізулер
РФ-де өндіріс — логистикалық тізбектерді қысқарту және келісілген кесте бойынша жеткізудің болжамдылығы.
Жобалаушыға қосымша
8 конфигурация бойынша геометрия
КШМ және КША үшін сегіз үлгілік кеңістіктік пішін іске асырылған; сызбалар бойынша типтік емес иілулерді жасау мүмкін.
Қалайылау және изоляция
Алаңдар қалайыланған түрде жеткізілуі мүмкін; опция ретінде — 1 кВ дейінгі кернеуге төзімді қара түсті ПВХ-изоляция.
Тар жағдайда қосылу
ШМП өрілген шина қосымша өтпелі элементтерсіз бірнеше градусқа дейін осьтік ауытқуды теңестіруге мүмкіндік береді.
Құжаттама және ТУ
Өнім МПРЦ.68651.002 ТУ (ШМП), МПРЦ.685527.004 ТУ (ШМПИ), МПРЦ 685520.004 ТУ (КШМ, КША) бойынша шығарылады. Паспорт және сынақ хаттамалары ұсынылады.
METAENERGY номенклатурасындағы орны
Иілгіш қосқыштар мен компенсаторлар күштік трансформаторлар, шинаөткізгіштер және таратқыш құрылғылар арасында қолданылады.
ШМП қималары
16–1 500 мм²
Кең диапазон 100 А-дан бірнеше килоамперге дейінгі кез келген номиналды токқа арналған шинаны таңдауға мүмкіндік береді.
Компенсаторлар: ені мен қалыңдығы
120 мм дейін / 10 мм дейін (160 және 20 мм дейін кеңейту)
Стандартты өлшемдер көптеген міндеттерді жабады; күшейтілген нұсқалар тапсырыс бойынша жасалады.
Жазу ұзындығы
10 000 мм дейін (ШМП), 1 000 мм дейін (КШМ/КША)
ШМП-дегі үлкен ұзындықтар трассалауды жеңілдетеді; компенсаторлар қысқа деформациялық тігістерге оңтайландырылған.
