Layihəyə tam uyğunlaşdırma
Fərdi ölçülərə, çertyojlara və ya sorğu vərəqlərinə görə istehsal. Həndəsə montaj şərtlərinə dəqiq uyğundur.
Çevik şinlər ŞMP və kompensatorlar KŞM, KŞA
Montaj şərtləri altında həndəsə, çertyojlara görə istehsal
Əsas xüsusiyyətlər
Vibrasiya və deformasiyaların sönməsi
Çevik struktur transformatorların vibrasiyasını udur və şin ötürücülərin temperatur genişlənməsini kompensasiya edir.
Yüksək elektrik keçiriciliyi
ŞMP və KŞM-də Cu tərkibi 99,9% olan mis M1; KŞA-da elektrotexniki alüminium. Kontaktlarda minimal itkilər.
Rahat montaj və texniki xidmət
Hörülmüş şinlər oxdan yayınmanı kompensasiya edir, kompensatorlar isə sabit kontakt səthləri təmin edir. NKU yığımı vaxtının azalması.
Elektrik təchizatı sistemlərində çevik birləşmələr
Transformatorun şin ötürücü və ya baş paylayıcı qalxanla sərt birləşməsi vibrasiya və istilik genişlənməsi səbəbindən qəza riski yaradır. Çevik elementlər — hörmə şinlər ŞMP, mis kompensatorlar KŞM və alüminium kompensatorlar KŞA — bu məsələləri həll edərək etibarlı təmas və yığımın uzun xidmət müddətini təmin edir.
Tipik sərt həllər
- Sərt mis və ya alüminium şin — vibrasiya və istilik gərginliyini kontaktlara ötürür.
- Kabel perəmçələri — əlavə bərkidici tələb edir, məhdud məkanda əmək tutumludur.
METAENERGY həlli
- ŞMP — preslənmiş meydançalı hörmə mis şin, əyilmə və burulma üzrə işləyir, vibrasiyanı söndürür.
- KŞM və KŞA kompensatorları — monolit təmas zonaları (diffuziya və ya arqon qaynağı), istilik deformasiyasını kompensasiya edir, sıxma qüvvətinin sabitliyini saxlayır.
Çevik şinlər və kompensatorlar harada və niyə tətbiq olunur
Əsas qoşulma qovşaqları — transformatorlar, magistral şin ötürücü, baş paylayıcı qalxanlar. Burada mexaniki gərginliyin ötürülməsini istisna etmək və cərəyan keçirən hissələrin istilik genişlənməsinin kompensasiyasını təmin etmək vacibdir.
Çıxışların oxlarının uyğunsuzluğu zamanı, darlıq şəraitində və ya montaj müstəvilərinin uyğunsuzluğu zamanı hörmə şin ŞMP mürəkkəb keçid konstruksiyaları olmadan qoşulmanı həyata keçirməyə imkan verir. KŞM və KŞA kompensatorları temperatur dövrlərinin xətti yerdəyişmələrə səbəb olduğu şin ötürücü trassalarda əvəzolunmazdır.
Aşağıda aşağı gərginlik və orta gərginlik sistemlərində çevik cərəyan gətirməsinin bütün spektrini əhatə edən üç məhsul qrupu təqdim olunur.
Məhsullar
Hər seriya texniki şərtlərə uyğun istehsal olunur və izolyasiya, qalay örtüyü və sifarişçinin cizgilərinə görə müxtəlif konfiqurasiyalarda təchiz edilə bilər.
ŞMP — mis hörmə şin (izolyasiyasız və 1 kV-a qədər PVC izolyasiyalı). KŞM — diffuziya qaynağı ilə lövhəli mis kompensator. KŞA — arqon qaynağı ilə alüminium kompensator.
seriya 82 (ŞMP/ŞMPI)

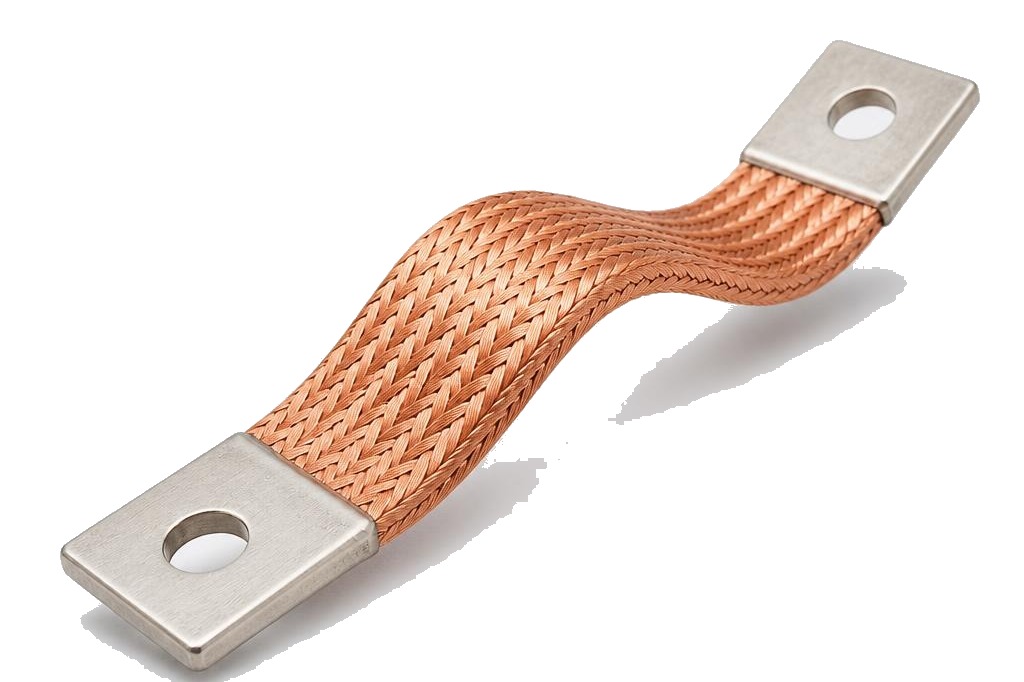

Hörmə mis şin ŞMP (ŞMPI)
Preslənmiş təmas meydançaları ilə vahid dəstəyə hörmə edilmiş 0,2 mm qalınlığında qalaylı mis keçiricilərdən çevik birləşmə. Müxtəlif müstəvilərdə, o cümlədən oxların uyğunsuzluğu zamanı transformator və şin ötürücülərin qoşulması üçün.
- Yüksək çeviklik və vibrasiya davamlılığı — naqillərin dağılması olmadan çoxsaylı əyilmə və burulmaya yol verir.
- Keçirici: hörmə məftil AMG-T, mis M0b (99,9% Cu), qalaylı meydançalar.
- İzolyasiya (opsional): qara PVC, qalınlıq 2±0,2 mm, sınaq gərginliyi 2,2 kV, dielektrik dözümlülük >20 kV/mm.
- Kəsit 16-dan 1 500 mm²-ə qədər, açılma uzunluğu 10 000 mm-ə qədər, meydança eni 20–125 mm.
Təyinat: ŞMP S/P L (meydança1_uzunluğu/meydança2_uzunluğu). İlkin olaraq meydançalar preslənmiş; konkret birləşmə növü üçün keçid lövhələri sifariş edilə bilər.
seriya 83 (KŞM, KŞMI, KŞMl)

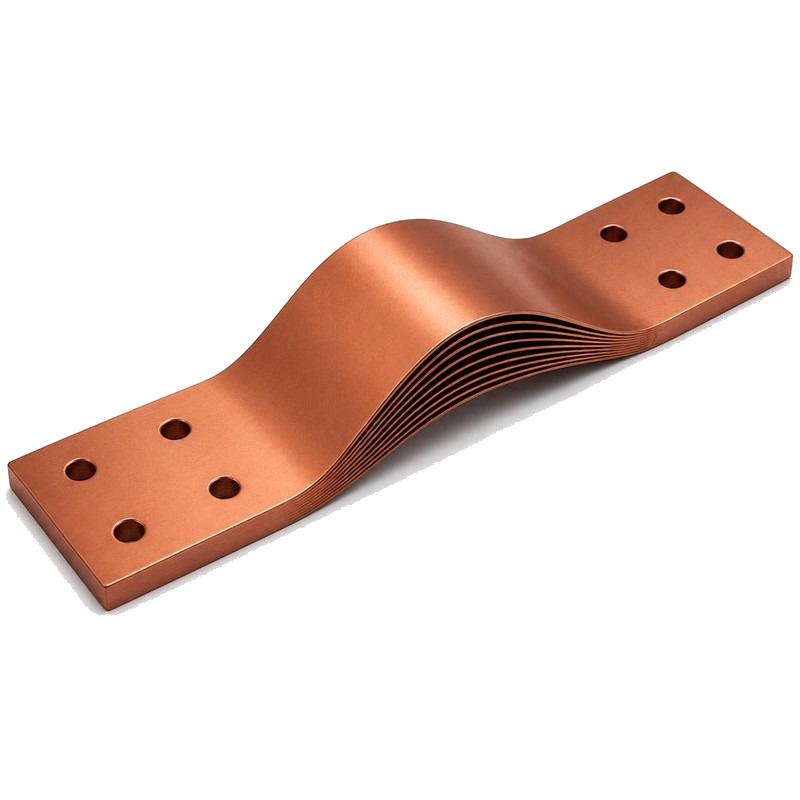

Mis şin kompensatoru KŞM
Diffuziya qaynağı üsulu ilə monolit təmas zonasına birləşdirilmiş 0,2 mm qalınlıqdan başlayan mis lövhələr dəsti. Təmas meydançalarının sərt misi elastiklik və sıxma sabitliyini təmin edir.
- Lehimləmə və pərçimləmə olmadan monolit meydançalar — lövhələrin molekulyar birləşməsi; keçid müqavimətinin azalması.
- Uzununa temperatur deformasiyasını kompensasiya edərək şin ötürücü xətlərdə elastik element kimi işləyir.
- Mis M1; izolyasiya ilə (İ) və qalaylı meydançalarla (l) istehsalı mümkündür.
- En 120 mm-ə qədər (sifarişlə 160 mm-ə qədər), qalınlıq 10 mm-ə qədər (sifarişlə 20 mm-ə qədər), kataloq üzrə 8 əsas konfiqurasiya növü + fərdi əyilmələr.
Artikul sxemə görə qurulur: kompensator növü (1–9), qalınlıq×en, uzunluq L, hündürlük h, radius r, meydança uzunluqları. Nümunə: KŞM 4 10×120 L500 h65 r40 (120/120).
seriya 84 (KŞA, KŞAI, KŞAl)

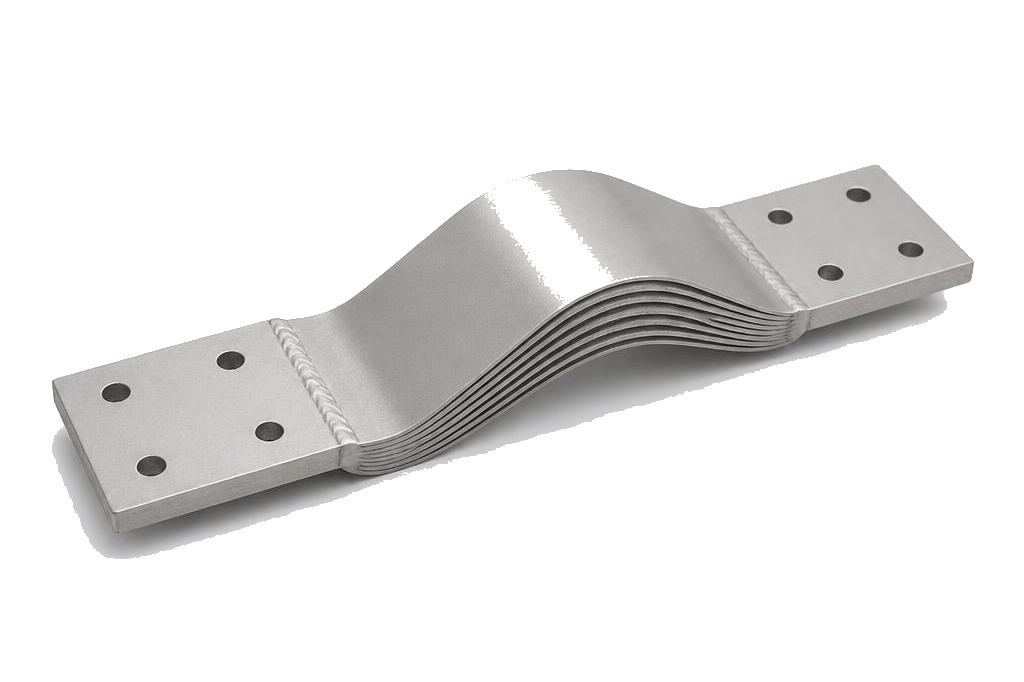

Alüminium şin kompensatoru KŞA
Alüminium təmas meydançalarına arqon qaynağı ilə qaynaqlanmış 0,2 mm qalınlıqdan başlayan alüminium lövhələr dəsti. Alüminium şin ötürücü sistemlərində istilik genişlənməsinin effektiv kompensasiyası.
- Lövhələrin əsasında 2 mm alüminium lent; alüminium şindən meydançalar.
- Arqon qaynağı keçiriciliyin azalması olmadan möhkəm ayrılmaz birləşmə təmin edir.
- Transformatorun şin ötürücünün alüminium keçiricilərinə qoşulması və qalxan avadanlığında şin körpüləri üçün nəzərdə tutulub.
- En standart olaraq 120 mm-ə qədər, qalınlıq 10 mm-ə qədər; eyni 8 konfiqurasiya və sifarişçinin cizgiləri üzrə istehsal olunur.
Şərti təyinat KŞM-ə bənzərdir: növ, kəsit, uzunluq, hündürlük, radius və meydançalar. Lazım gəldikdə təmas zonalarının izolyasiyası (İ) və qalaylanması (l) göstərilir.
Ölçülər və seçim
Kataloq üzrə baza versiyaları; qeyri-standart kəsiklər və ölçülər layihəyə uyğun hazırlanır. KŞM və KŞA üçün həndəsə sorğu vərəqi və ya cizgi ilə müəyyən edilir.
ŞMP/ŞMPI əsas ölçü növləri (82 seriyası)
| İşarələmə | Kəsik, mm² | Kontakt sahəsinin eni, mm |
|---|---|---|
| ŞMP/ŞMPI 25/020 | 25 | 20 |
| ŞMP/ŞMPI 50/020 | 50 | 20 |
| ŞMP/ŞMPI 50/030 | 50 | 30 |
| ŞMP/ŞMPI 75/040 | 75 | 40 |
| ŞMP/ŞMPI 100/030 | 100 | 30 |
| ŞMP/ŞMPI 100/040 | 100 | 40 |
| ŞMP/ŞMPI 150/040 | 150 | 40 |
| ŞMP/ŞMPI 150/050 | 150 | 50 |
| ŞMP/ŞMPI 200/050 | 200 | 50 |
| ŞMP/ŞMPI 250/050 | 250 | 50 |
| ŞMP/ŞMPI 300/060 | 300 | 60 |
| ŞMP/ŞMPI 400/080 | 400 | 80 |
| ŞMP/ŞMPI 500/100 | 500 | 100 |
| ŞMP/ŞMPI 600/100 | 600 | 100 |
| ŞMP/ŞMPI 800/100 | 800 | 100 |
| ŞMP/ŞMPI 1000/100 | 1000 | 100 |
| ŞMP/ŞMPI 1200/100 | 1200 | 100 |
| ŞMP/ŞMPI 1200/120 | 1200 | 120 |
| ŞMP/ŞMPI 1500/125 | 1500 | 125 |
KŞM və KŞA ümumi nomenklaturası
| Parametr | Qiymət |
|---|---|
| Konfiqurasiya növləri | 1–9 (8 standart, üstəgəl cizgiyə uyğun fərdi) |
| Standart en | 120 mm-ə qədər (sifarişlə 160 mm-ə qədər) |
| Standart qalınlıq | 10 mm-ə qədər (sifarişlə 20 mm-ə qədər) |
| Uzunluq L (açılma) | 90–1000 mm 5 mm addımla (tip 2 üçün əlavə ölçü L2 göstərilir) |
| Bükülmə hündürlüyü h | 15–400 mm 1 mm addımla (zərurət olduqda, tipindən asılı olaraq) |
| Bükülmə radiusu r | konstruktiv olaraq müəyyən edilir; tələb olunarsa işarələmədə göstərilir |
| Kontakt sahələrinin uzunluğu | 20–130 mm, 5 mm addımla (iki meydança: meydança 1 / meydança 2) |
Əsas parametrlərin müqayisəsi
ŞMP, KŞM və KŞA arasında seçim material, montaj zamanı tələb olunan sərbəstlik dərəcəsi və kompensasiya edilən təsirlərin növü ilə müəyyən edilir.
| Parametr | ŞMP (mis hörmə) | KŞM (mis kompensator) | KŞA (alüminium kompensator) |
|---|---|---|---|
| Keçirici material | Mis M0b (99,9 % Cu), AMG-T naqil | Mis M1, qalınlığı 0,2 mm-dən olan lövhələr | Elektrotexniki alüminium, qalınlığı 2 mm olan lent |
| Kontakt zonasının formalaşdırılma üsulu | Qalay örtüklü mis gilzə ilə presləmə | Diffuziya qaynağı (molekulyar səviyyədə monolit) | Alüminium lövhələrin meydança ilə arqon qaynağı |
| Çeviklik | Yüksək: bütün uzunluğu boyu əyilmə və bükülməyə imkan verir | Elastik: formasını saxlayaraq uzununa və bucaq yerdəyişmələrini kompensasiya edir | Elastik: alüminium şin ötürücü sistemlərində uzununa və bucaq yerdəyişmələrini kompensasiya edir |
| İş mühiti | Transformator birləşmələri, hərəkətli hissələr, qeyri-koaksial çıxışlar | Şin ötürücü sistemlər, yüksək tsiklik qızma-soyuma | Alüminium şin ötürücülər, transformatorların alüminium magistrallara qoşulması |
| Maksimum kəsik / ölçü | 1 500 mm²-ə qədər | En 120 mm-ə qədər (160 mm sifariş üzrə), qalınlıq 20 mm-ə qədər | En 120 mm-ə qədər (160 mm sifariş üzrə), qalınlıq 20 mm-ə qədər |
| İzolyasiya (opsiya) | PVC 2 mm, 1 kV, qara (ŞMPI) | İzolyasiyalı icra mümkündür (İ) | İzolyasiyalı icra mümkündür (İ) |
| Qalaylama | Keçiricilər qalaylı, meydançalar qalaylı (standart) | Kontaktlar qalaylana bilər (q) | Kontaktlar qalaylana bilər (q) |
Sorğu vərəqələri və çertyojlar üzrə işləyirik
Hər üç seriya konkret layihə üçün istehsal olunur. METAENERGY mühəndis qrupu çertyoj və ya doldurulmuş sorğu vərəqəsi əsasında konfiqurasiyanı seçməyə kömək edir və montaj şərtlərinə dəqiq uyğunluq təmin edir.
Üstünlüklər
Uzunömürlülük və tətbiqin rahatlığını təmin edən istehsal və konstruktiv xüsusiyyətlər.
Həndəsə və yükün nəzarəti
Hər partiyanın geometriya, cərəyan yükü və mexaniki möhkəmlik üzrə nəzarəti. CNC emalı formanın təkrarlanmasına zəmanət verir.
Mühəndis dəstəyi
Layihə dəyişikliklərində çertyojların adaptasiyasında kömək edirik, sorğu vərəqəsinə görə konfiqurasiya seçirik; eskizlər — mühəndislik xidməti ilə razılaşdırılmaqla.
İdxaldan asılılığı olmayan lokal təchizat
Rusiyada istehsal — logistik zəncirlərin qısaldılması və razılaşdırılmış qrafikə görə təchizatın proqnozlaşdırılması.
Layihəçi üçün əlavə
8 konfiqurasiya üzrə geometriya
KŞM və KŞA üçün səkkiz tipik məkan forması həyata keçirilib; çertyojlara görə qeyri-tipik əyilmələrin istehsalı mümkündür.
Lövhələmə və izolyasiya
Meydançalar lövhələnmiş şəkildə təchiz oluna bilər; opsional — 1 kV-a qədər gərginliyə davamlı qara rəngli PVC izolyasiya.
Məhdud şəraitdə qoşulma
Hörülmüş şin ŞMP əlavə keçid elementləri olmadan bir neçə dərəcəyə qədər oxdan yayınmanı aradan qaldırmağa imkan verir.
Sənədləşmə və TŞ
Məhsullar MPRC.68651.002 TŞ (ŞMP), MPRC.685527.004 TŞ (ŞMPI), MPRC 685520.004 TŞ (KŞM, KŞA) üzrə buraxılır. Pasport və sınaq protokolları təqdim edilir.
METAENERGY nomenklaturasında yeri
Çevik birləşdiricilər və kompensatorlar güc transformatorları, şin ötürücülər və paylama qurğuları arasında istifadə olunur.
ŞMP kəsikləri
16–1 500 mm²
Geniş diapazon 100 A-dən bir neçə kiloamperə qədər istənilən nominal cərəyan üçün şin seçməyə imkan verir.
Kompensatorlar: en və qalınlıq
120 mm-ə qədər / 10 mm-ə qədər (160 və 20 mm-ə qədər genişləndirmə)
Standart ölçülər əksər tapşırıqları əhatə edir; gücləndirilmiş versiyalar sifariş üzrə hazırlanır.
Açılma uzunluğu
10 000 mm-ə qədər (ŞMP), 1 000 mm-ə qədər (KŞM/KŞA)
ŞMP-də böyük uzunluqlar trassanı sadələşdirir; kompensatorlar qısa deformasiya birləşmələri üçün optimallaşdırılıb.
